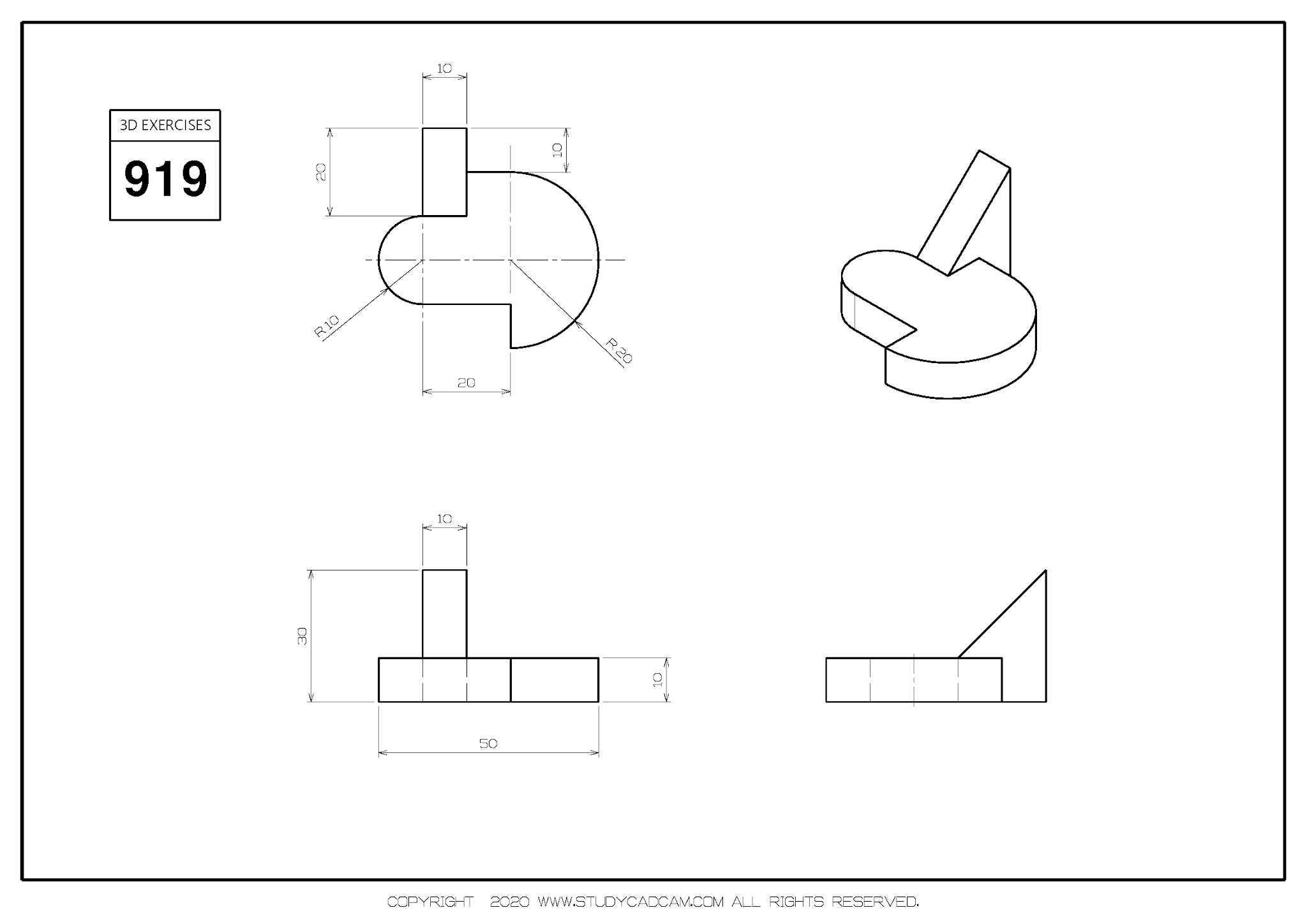

异形支撑定位组合结构练习构件

　　在日常机械结构设计的入门练习环节，这类组合式异形构件是非常典型的建模训练载体，很多刚接触三维建模的从业者都会从这类基础组合特征入手，熟悉拉伸、切除、倒角等基础建模命令的使用逻辑，同时建立对空间结构装配关系的初步认知。从实际应用场景来看，这类带斜向支撑与半圆基座的组合结构，常出现在小型工装夹具的定位模块、非标设备的侧向支撑座、输送线旁的物料挡停组件中，别看结构简单，实际生产中这类小构件的使用频率非常高，很多自动化设备的辅助定位工位都会用到类似结构，用来对小型工件做侧向承托或者位置限定，避免工件在加工或者输送过程中出现偏移。

　　从功能特性上看，这个构件的半圆基座部分主要承担安装固定的作用，底部可以通过螺栓或者粘接的方式固定在设备安装板上，半圆的外形可以减少边角的应力集中，同时在安装时能够适配部分圆弧定位槽的安装需求，不需要额外做边角避让；斜向伸出的立板部分是主要的工作接触面，垂直于基座向上延伸的同时带有一定的倾斜角度，这个角度是根据实际接触工件的外形来设计的，能够和工件的侧面完全贴合，保证支撑或者定位的稳定性，立板和基座连接的位置做了自然的过渡处理，没有尖锐的连接棱角，既可以减少建模时的特征报错，也能避免实际加工时出现应力断裂的问题。设计这类构件的时候，首先要明确实际使用的工况，如果是作为轻载定位使用，基座的厚度不需要做的太厚，只要能保证安装螺栓的沉头孔深度足够即可，斜立板的厚度可以根据接触工件的重量来调整，一般来说轻载工况下立板厚度取基座厚度的0.8倍就足够满足强度需求；如果是作为承载支撑使用，就需要在立板和基座的连接位置增加加强筋结构，同时适当放大基座的直径，增加安装的接触面积，提升整体的稳定性。

　　从安装边界来看，这类构件的整体占用空间比较小，半圆基座的直径一般控制在50mm到80mm之间，斜立板的高度根据使用需求一般在60mm到100mm之间，安装时只需要在基座上预留两个对称的安装孔位，就可以完成固定，不需要额外的安装附件，对安装空间的要求很低，很多狭小的设备工位都可以布置。建模过程中需要注意几个细节，首先是斜立板和半圆基座的连接位置要做完全的合并处理，不能出现实体缝隙，否则后续导出工程图或者做仿真分析的时候会出现特征错误；其次是立板的倾斜角度要准确，实际生产中如果角度出现偏差，就会导致和工件的接触面出现缝隙，无法起到精准定位或者稳定支撑的作用；另外所有的外露边角都要做小尺寸的倒角处理，一般取C0.5或者C1即可，既可以去除加工后的毛刺，也能避免安装调试时划伤操作人员。

　　很多初学者在练习这类构件建模的时候，容易忽略特征的先后顺序，往往先画斜立板再去拼接基座，这样很容易出现两个实体无法完全合并的问题，正确的建模思路应该是先绘制基座的半圆草图，拉伸得到基座实体，然后在基座的上表面绘制斜立板的截面草图，注意草图的边线要和基座的边线做完全的重合约束，再拉伸得到立板实体，最后做连接位置的过渡和边角倒角，这样建出来的模型特征树清晰，后续修改参数的时候也不容易出现报错。这类构件虽然结构简单，但是涵盖了三维建模最基础的几个核心操作，把这类基础结构的建模逻辑摸透，后续做复杂的装配体设计的时候，就能更合理的安排特征顺序，减少建模过程中的错误，提升设计效率。实际生产中这类小构件一般采用铝合金或者尼龙材料加工，铝合金材质的强度高，耐磨性好，适合有一定摩擦的定位工位使用，尼龙材质的质地较软，不会划伤接触的工件表面，适合对外观要求较高的工件支撑工位使用，加工的时候一般采用数控铣削的方式，一次装夹就可以完成所有外形的加工，加工成本低，生产周期短，能够快速满足设备调试的需求。
