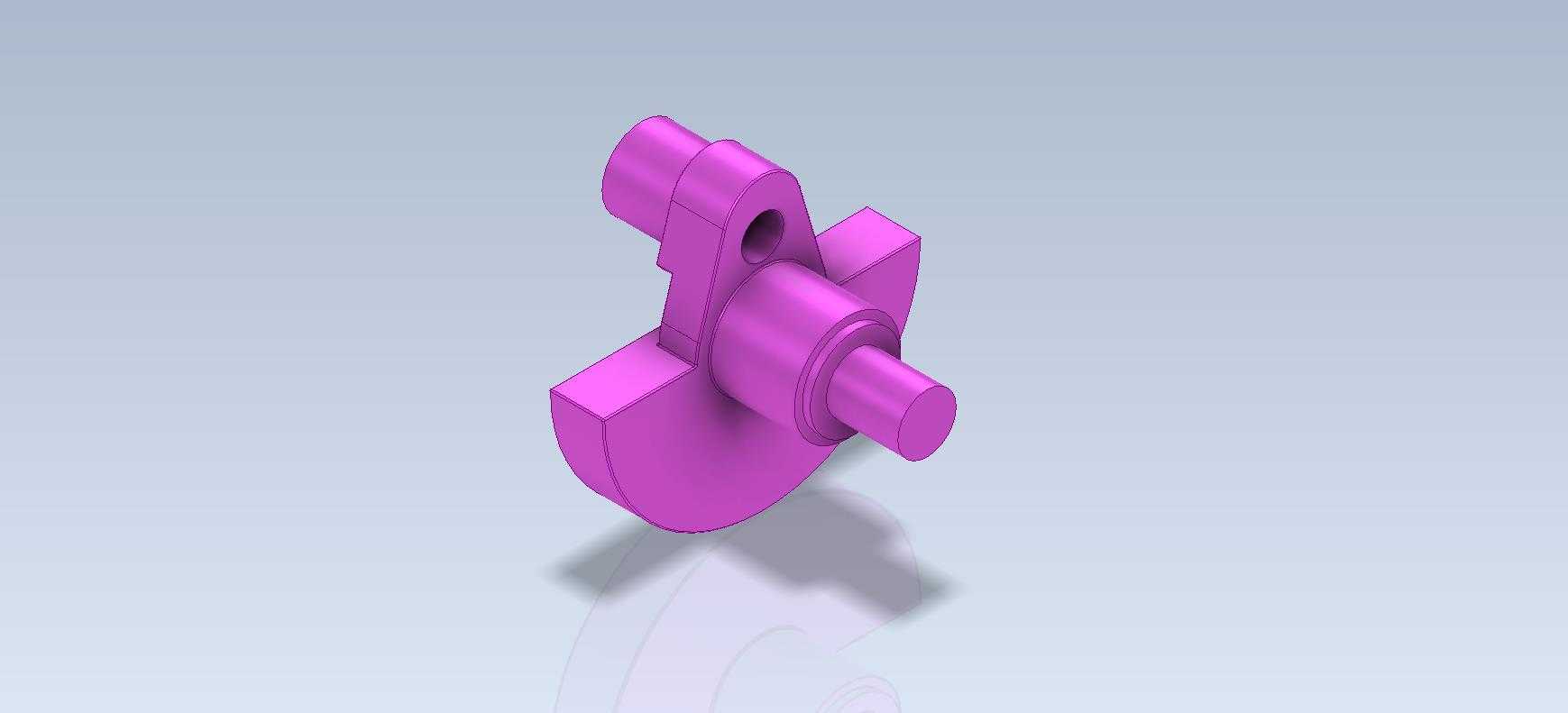

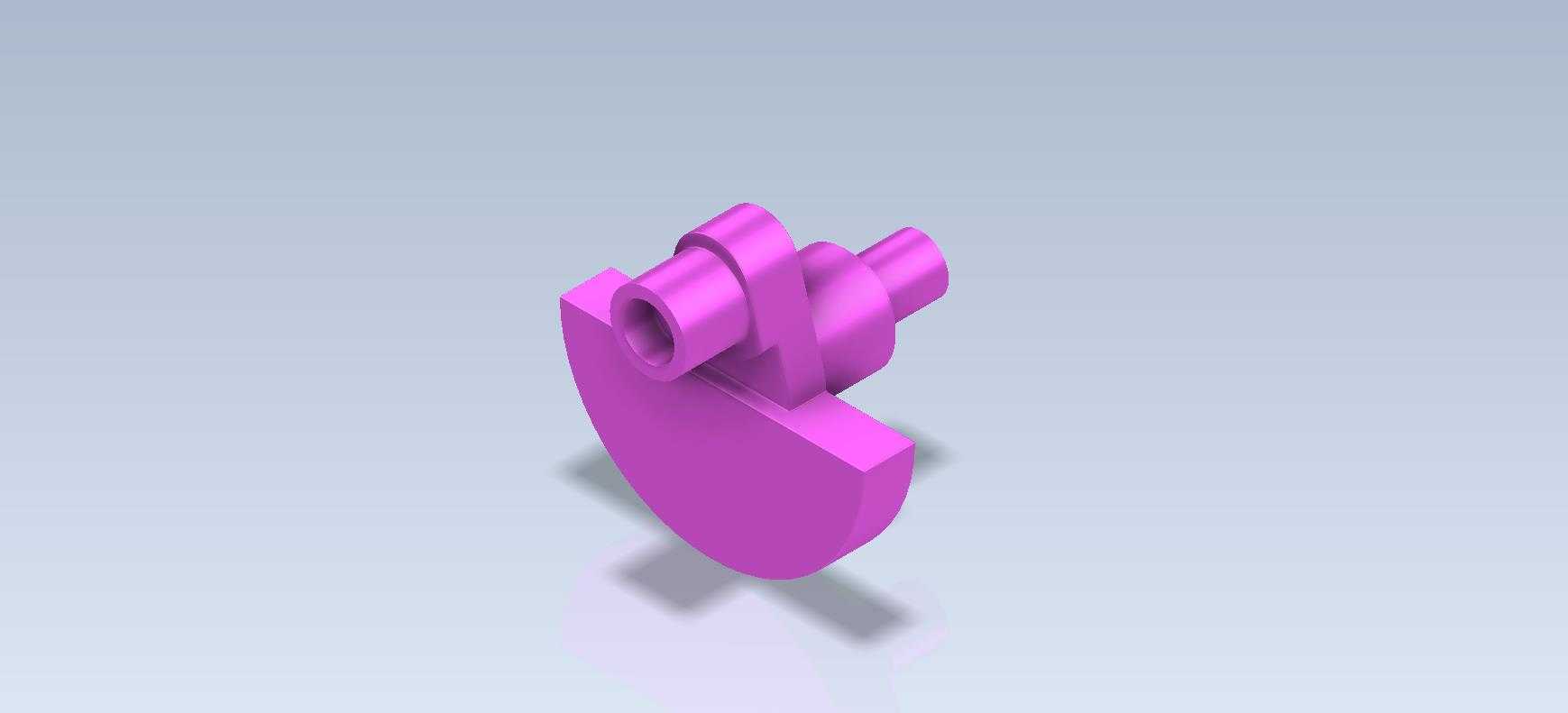

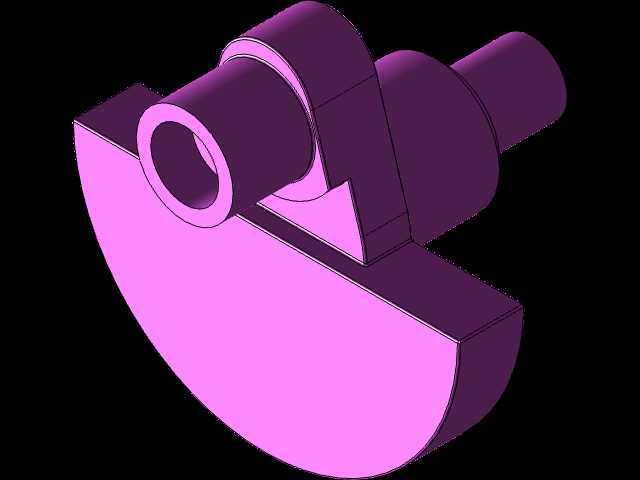

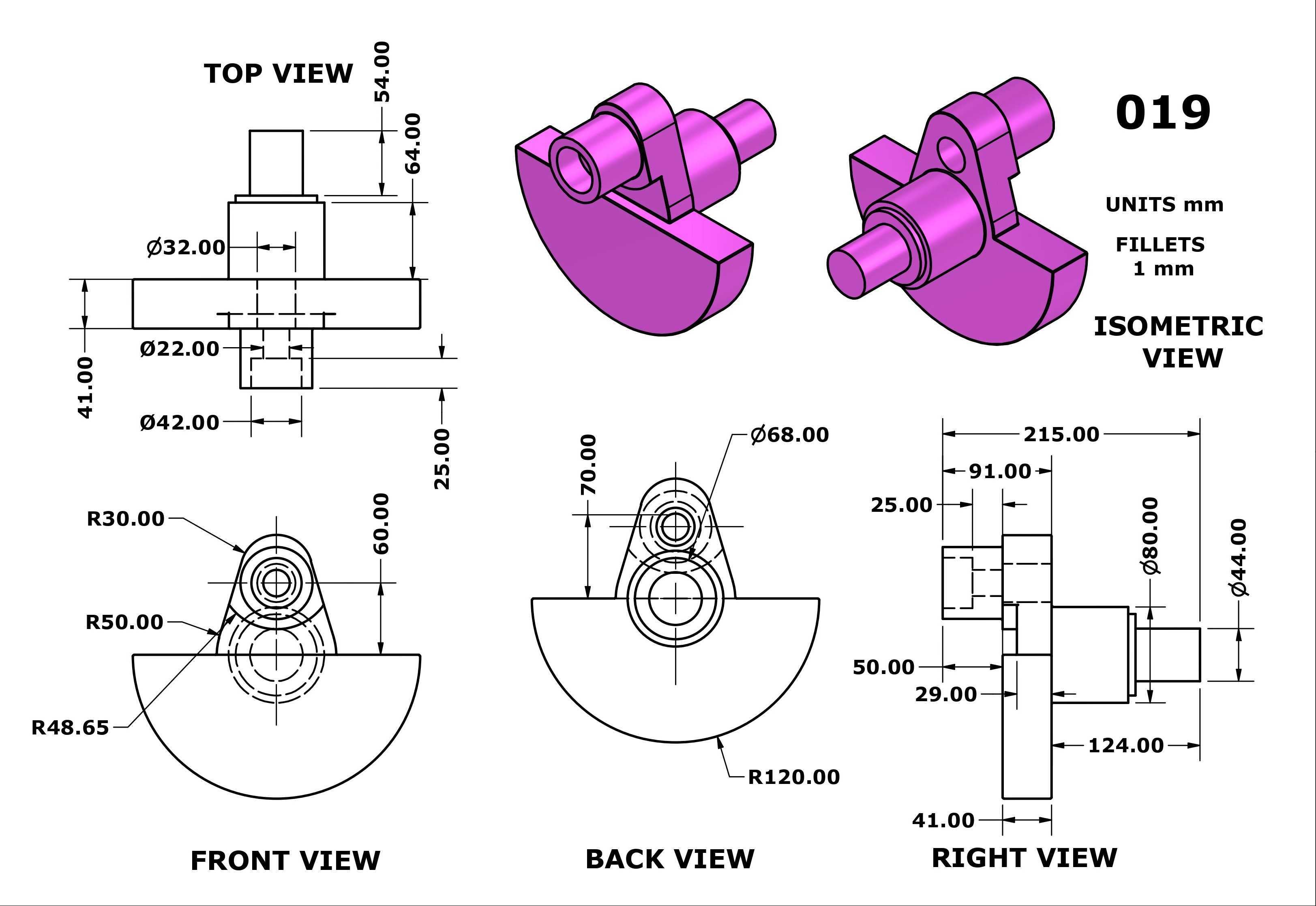

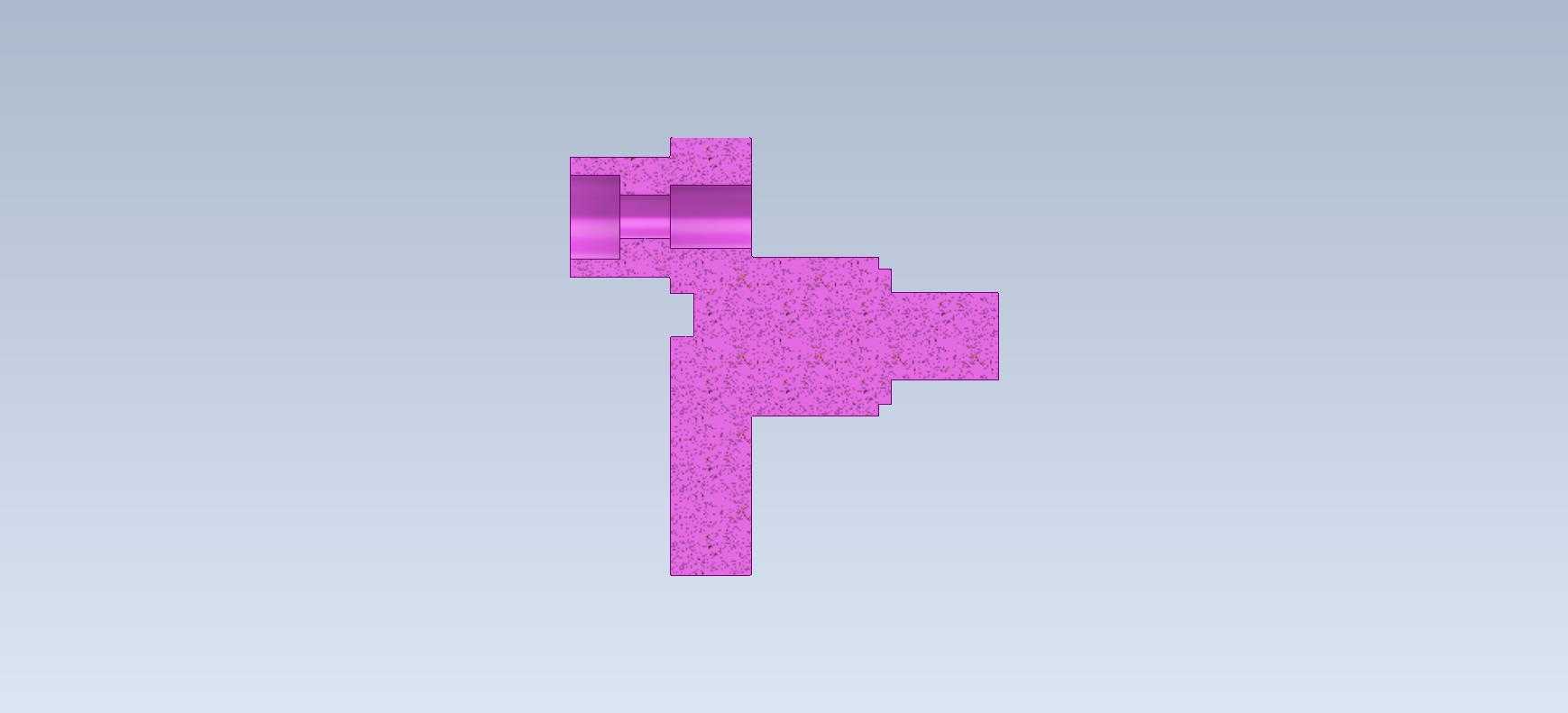

带扇形基座双接口轴套类机械零件结构

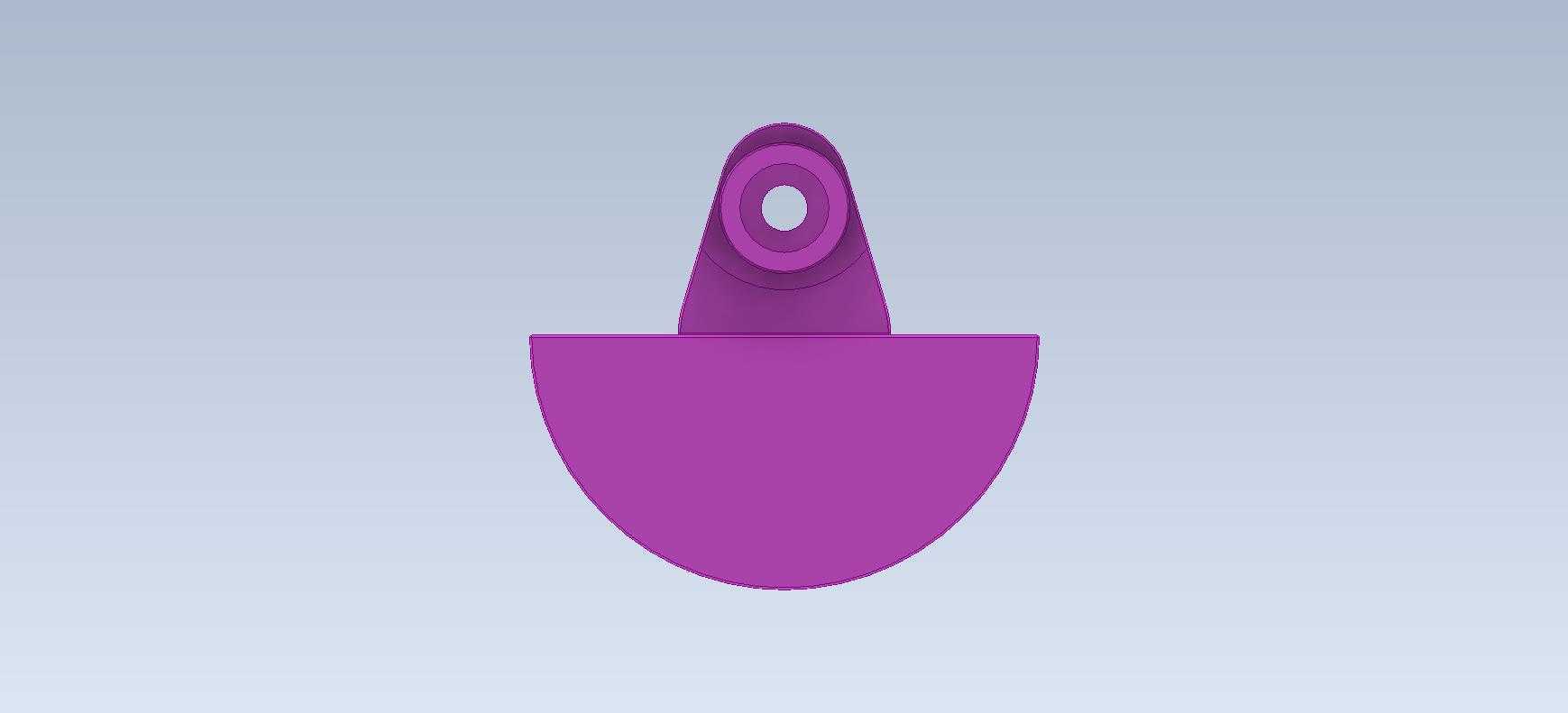

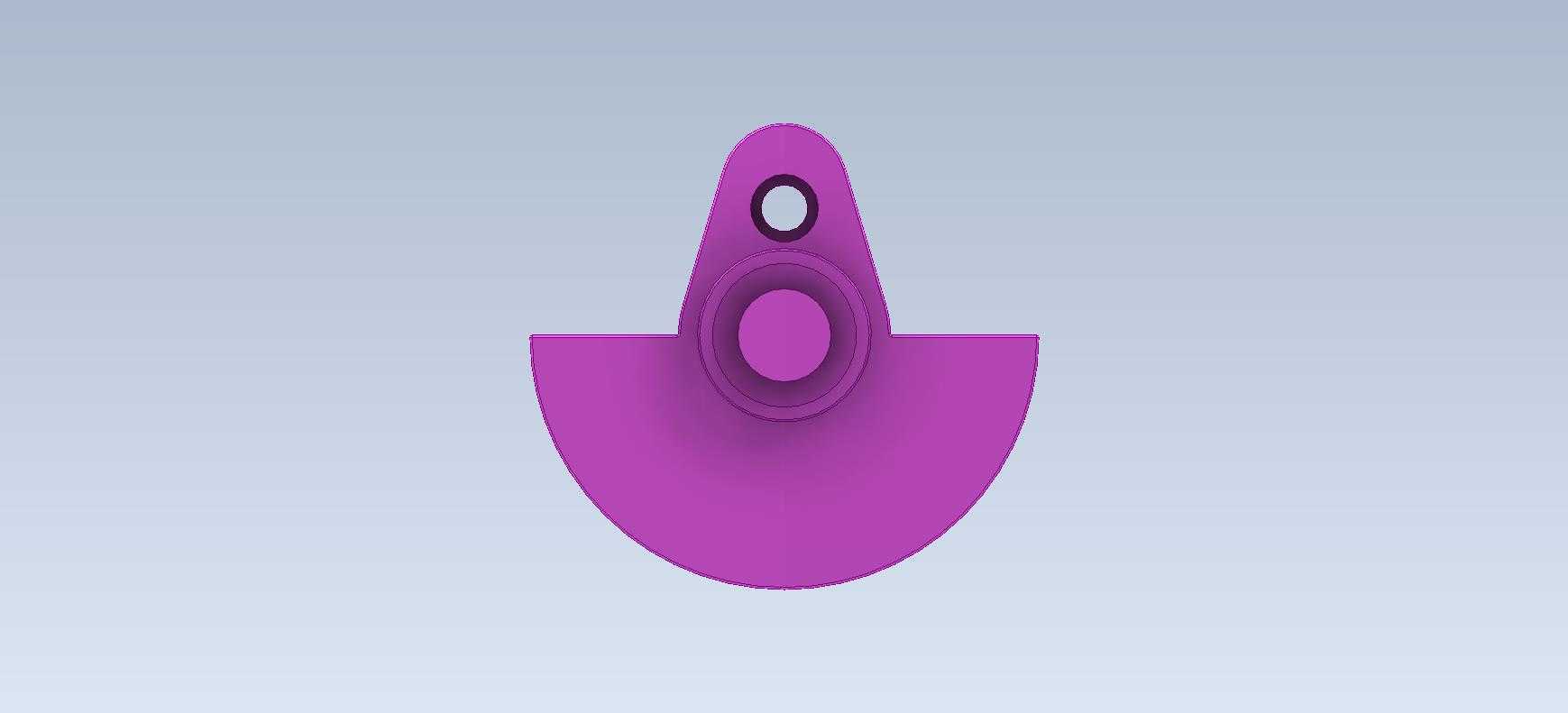

　　这类带扇形基座的双接口轴套结构，常出现在小型流体控制回路、低压气动执行组件以及小型传动机构的定位连接环节，核心作用是实现两路管路或者轴类部件的转向连通，同时依靠扇形基座的平面贴合完成部件在安装面板上的定位固定，避免工作过程中受流体冲击或者传动扭矩作用出现偏转位移。从结构设计逻辑来看，扇形基座的圆弧边做了R角过渡处理，没有尖锐棱角，一方面是降低加工过程中刀具走刀的应力集中风险，另一方面在安装时也能避免划伤操作人员或者相邻的管线部件，基座的平面度公差一般控制在0.05mm以内，保证和安装面贴合后不会出现缝隙，减少连接位置的泄漏或者传动旷量。

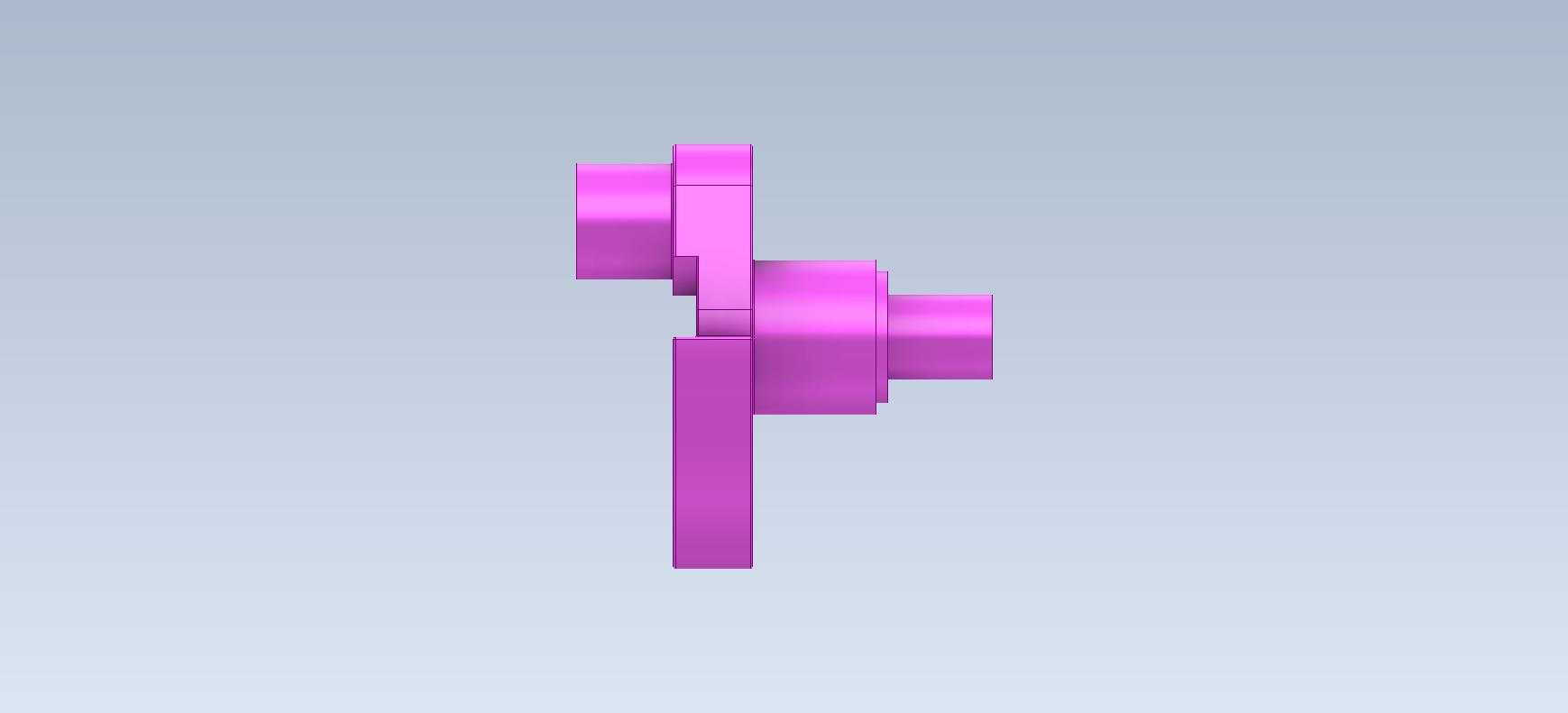

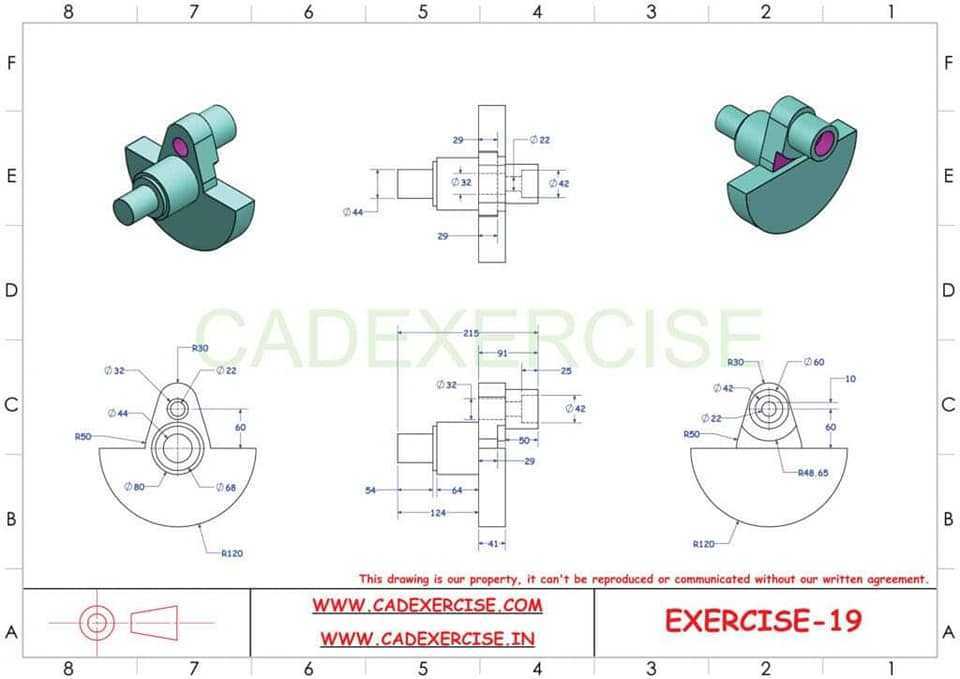

　　两个同轴度要求较高的空心轴接口，分别对应不同的外接部件尺寸，接口的内孔做了0.2mm的倒角处理，方便外接管路或者轴件快速插入对位，接口外壁的环形凸台是用来安装卡簧或者密封压圈的定位结构，凸台的宽度和深度尺寸需要和标准卡簧的规格匹配，保证轴向固定的可靠性，不会在受轴向力的时候出现松脱。在实际建模过程中，首先要确定两个轴接口的中心距尺寸，这个尺寸直接决定了外接部件的安装间距，需要匹配对应设备的安装空间边界，扇形基座的圆心和其中一个轴接口的中心重合，这样的设计可以让基座在围绕该轴接口做小角度调整的时候，圆弧边始终不会和周边的固定螺栓或者其他部件产生干涉，适配小范围的安装位置微调需求。这类零件的壁厚设计需要兼顾强度和轻量化要求，轴接口位置的壁厚不小于2mm，保证在承受1MPa以内的流体压力或者传递10N·m以内扭矩的时候不会出现变形，基座位置的壁厚均匀控制在3mm左右，避免注塑或者机加工过程中出现缩孔、变形等缺陷。安装边界方面，扇形基座上预留的两个安装孔位中心距需要和标准安装面板的孔位匹配，安装孔做沉头处理，让固定螺栓的头部不会突出基座表面，减少整体安装后的占用空间，零件整体的最大外轮廓尺寸控制在小型组件的安装预留空间内，不需要额外改动周边部件的位置就可以完成替换安装。

　　在实际应用场景中，这类零件如果用在小型气动回路里，内孔的粗糙度需要达到Ra1.6，保证气流通过的时候不会产生过大的阻力，同时密封面的平面度要求更高，避免气压泄漏；如果用在小型传动机构的定位环节，轴孔的公差需要选H7级，和轴件配合后既不会出现卡滞，也不会有过大的旷量，保证传动的精度。设计的时候还要考虑零件的加工工艺性，如果采用注塑工艺生产，所有的拔模斜度控制在1°以内，既方便脱模，也不会影响零件的配合尺寸精度；如果采用铝合金机加工生产，要尽量减少装夹次数，一次装夹完成两个轴孔和基座平面的加工，保证位置度公差符合要求。

　　这类结构作为基础建模练习件，涵盖了拉伸、旋转、倒角、凸台创建等常用的三维建模操作，同时也需要考虑实际工程中的公差配合、安装干涉、工艺性等问题，不是单纯的几何形状绘制，能帮助建模者建立从结构形状到实际应用的设计思维，避免出现建模完成后无法实际生产、无法安装使用的问题。在做结构校验的时候，需要模拟零件受侧向力时的应力分布，扇形基座和轴接口连接的位置是应力集中区域，这里做了圆角过渡处理，分散应力，避免长期受力后出现断裂失效，同时整个零件的重量控制在合理范围内，不会给安装的设备带来额外的负重负担，适配小型轻量化设备的设计需求。
