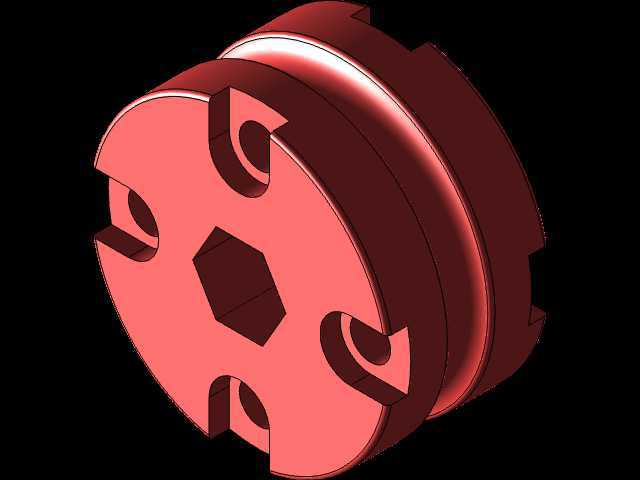

红色盘状多孔机械连接基座结构设计

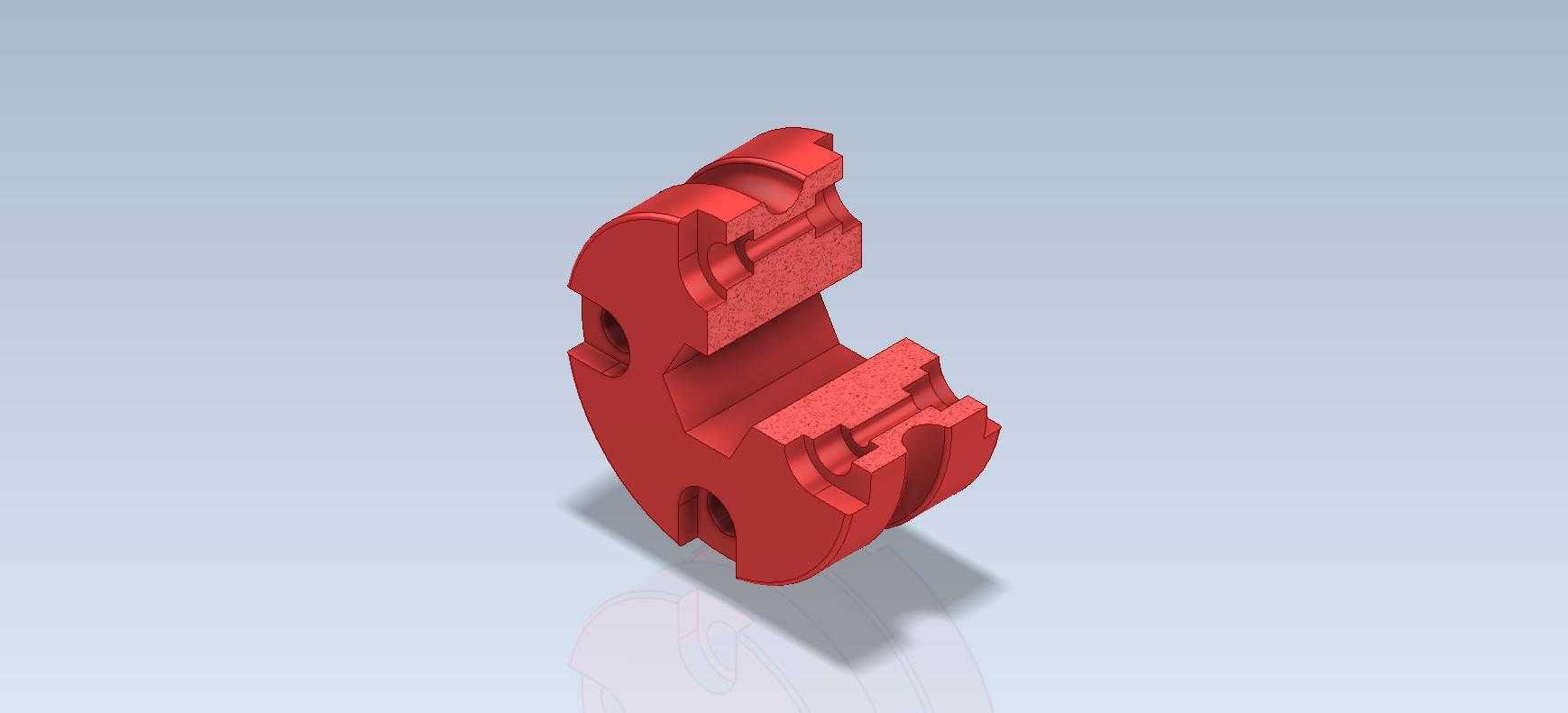

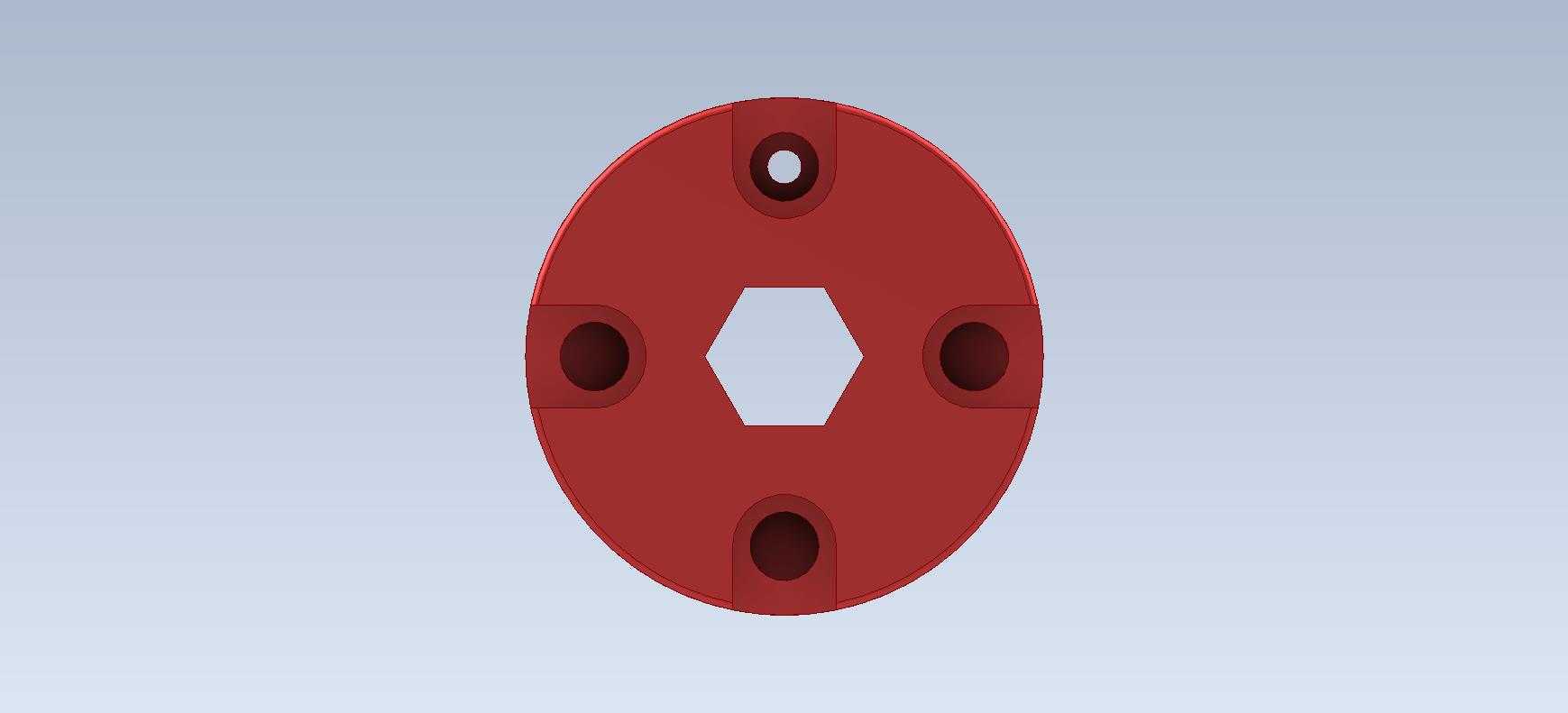

　　这类盘状多孔结构件，在小型机电设备、传动模组的端盖连接、轴向定位场景中十分常见，日常做建模练习时选这类结构，能很好地锻炼回转类零件加异型孔特征的建模逻辑，也能帮从业者快速熟悉对称结构的尺寸标注、公差配合思路。从实际应用来看，这类零件多作为传动模组的轴向定位端盖，或是小型气动元件的连接基座，安装在设备壳体的端面位置，靠周向的凸缘结构实现径向定位，端面的多个沉孔用来穿装固定螺栓，中心的异型孔则用来穿过传动轴或是卡接定位销，承担轴向限位、端面密封配合的作用，部分同结构的零件还会在侧面预留小的缺口，用来安装卡簧或是嵌入密封胶圈，避免设备运行过程中出现轴向窜动、粉尘进入腔体的问题。做这类零件的结构设计时，首先要确定核心的回转基准，也就是零件的中心轴线，所有的径向尺寸都要以这条轴线为基准标注，避免加工时出现同轴度超差的问题。周向的凸缘厚度要根据实际安装的螺栓规格来定，比如用M4的固定螺栓时，凸缘的厚度至少要留3mm以上，保证螺栓拧紧时不会出现凸缘变形、螺纹滑牙的问题。端面上的几个安装孔，要做均匀的周向阵列，孔位的分度圆直径要和适配的设备壳体安装孔位完全匹配，孔的边缘要做0.2mm左右的倒角，既可以去除加工毛刺，也能在安装时引导螺栓顺利穿入，避免螺栓螺纹被孔边刮伤。

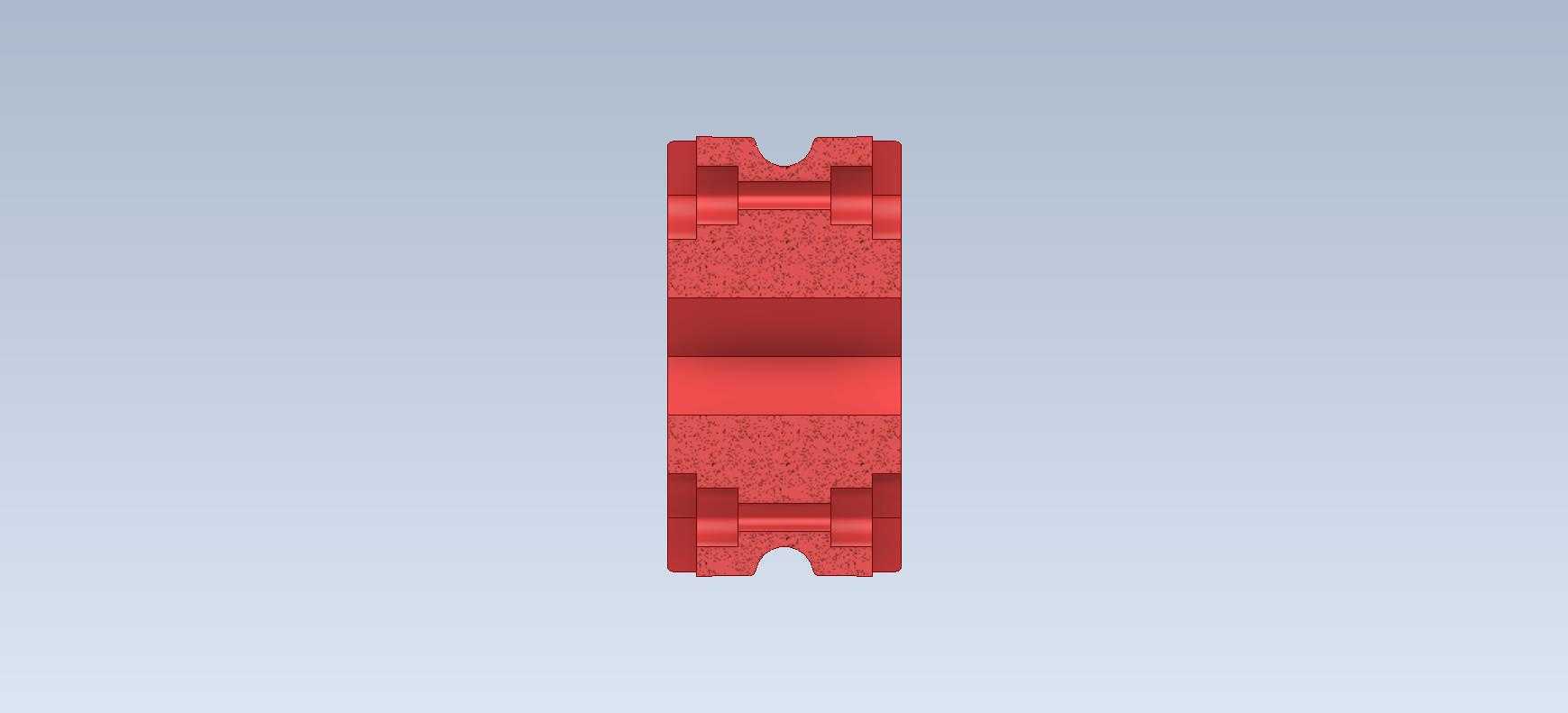

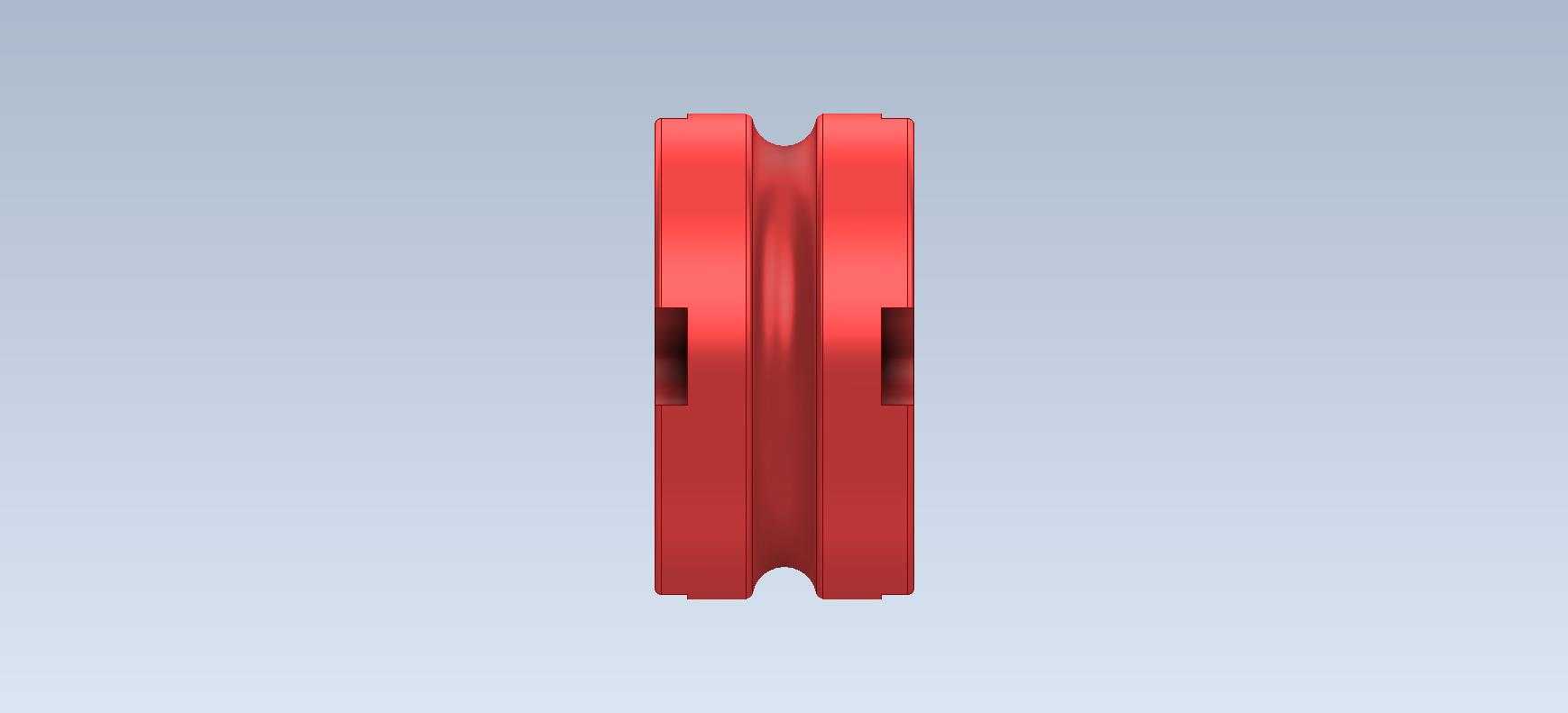

　　中心的异型孔设计，要根据穿过的轴类零件截面形状来定，比如D型轴、四方轴对应的孔型要做对应的公差配合，通常间隙配合的话孔的尺寸要比轴大0.02-0.05mm，保证装配时能顺利推入，同时不会出现过大的晃动间隙。零件侧面的几个缺口结构，不是随意设计的造型，而是用来和设备壳体上的定位凸台配合，防止零件安装后出现周向转动，缺口的宽度尺寸要比壳体凸台大0.1mm左右，方便装配时对位，同时缺口的深度不能超过凸缘的厚度，避免影响零件的整体结构强度。从安装边界来看，这类盘状零件的外径通常在50-80mm区间，整体厚度在15-25mm之间，安装时要注意和周边转动部件预留至少1mm的安全间隙，避免设备运行时零件和转动件发生刮蹭。

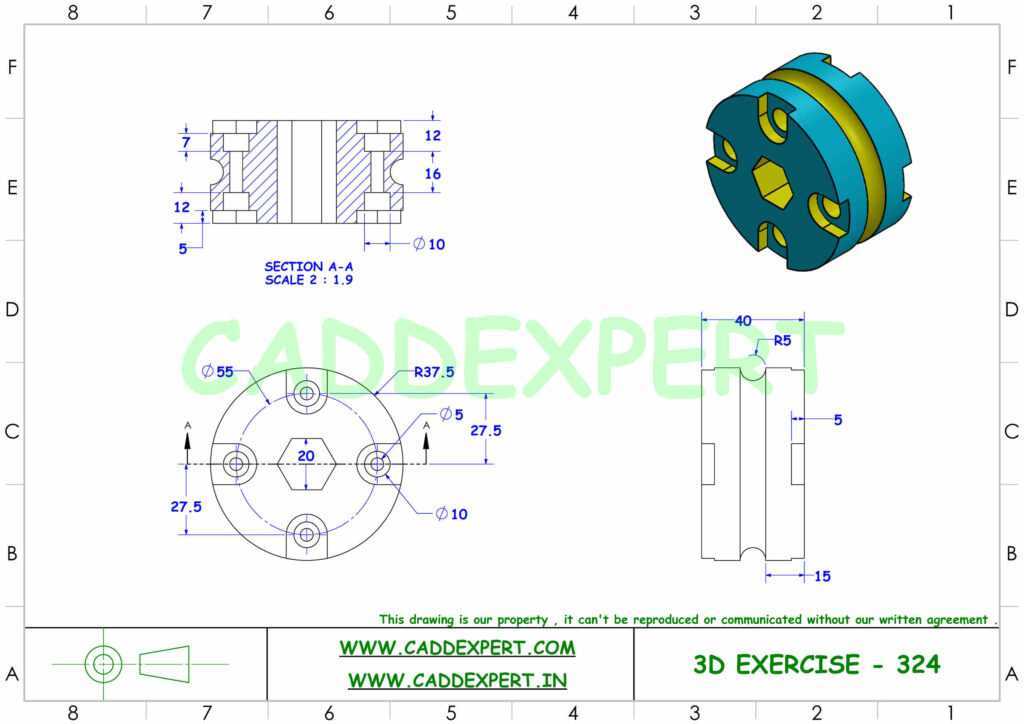

　　建模过程中，要先绘制主体的回转截面，用旋转特征做出基础的盘体和周向凸缘，之后再绘制单个安装孔的草图，通过圆周阵列做出所有的端面安装孔，再处理中心的异型孔和侧面的定位缺口，最后给所有的锐边加上倒角特征，整个建模过程要注意特征的顺序，尽量把阵列特征放在靠前的位置，避免后续修改尺寸时出现特征报错的问题。另外这类零件如果是用在有密封要求的场景，和壳体接触的端面要保证平面度在0.02mm以内，避免安装后出现缝隙导致漏油、漏气的问题，建模时不需要额外做平面度的特征，只需要在工程图标注时注明对应的形位公差要求即可。

　　日常做这类基础结构的建模练习，不要只追求把外形做像，要多思考每个结构对应的实际功能，为什么要在这里做孔、为什么要留缺口、每个尺寸的设定依据是什么，这样才能把练习的内容转化为实际设计的经验，后续做真实项目的零件设计时，才能避免出现结构不合理、无法装配、强度不足的问题。比如很多新手做这类盘类零件时，会把安装孔的位置随意摆放，不考虑螺栓安装时的扳手空间，导致实际装配时螺栓没法拧紧，这就是只看外形不考虑实际装配场景的典型问题，做设计的时候要在每个安装孔的位置预留足够的扳手操作空间，比如M4的内六角螺栓，至少要预留8mm以上的操作空间，才能保证内六角扳手能顺利伸入拧紧。还有零件的壁厚设计，不要出现壁厚突变的位置，比如凸缘和主体盘体连接的位置，要做小的圆角过渡，避免注塑或是机加工时出现应力集中，导致零件受力后开裂。如果是用塑料材质加工这类零件，壁厚要尽量均匀，控制在2-4mm之间，避免注塑时出现缩痕、气泡的问题，如果是用铝合金材质机加工，就可以适当调整壁厚，满足强度要求即可。
