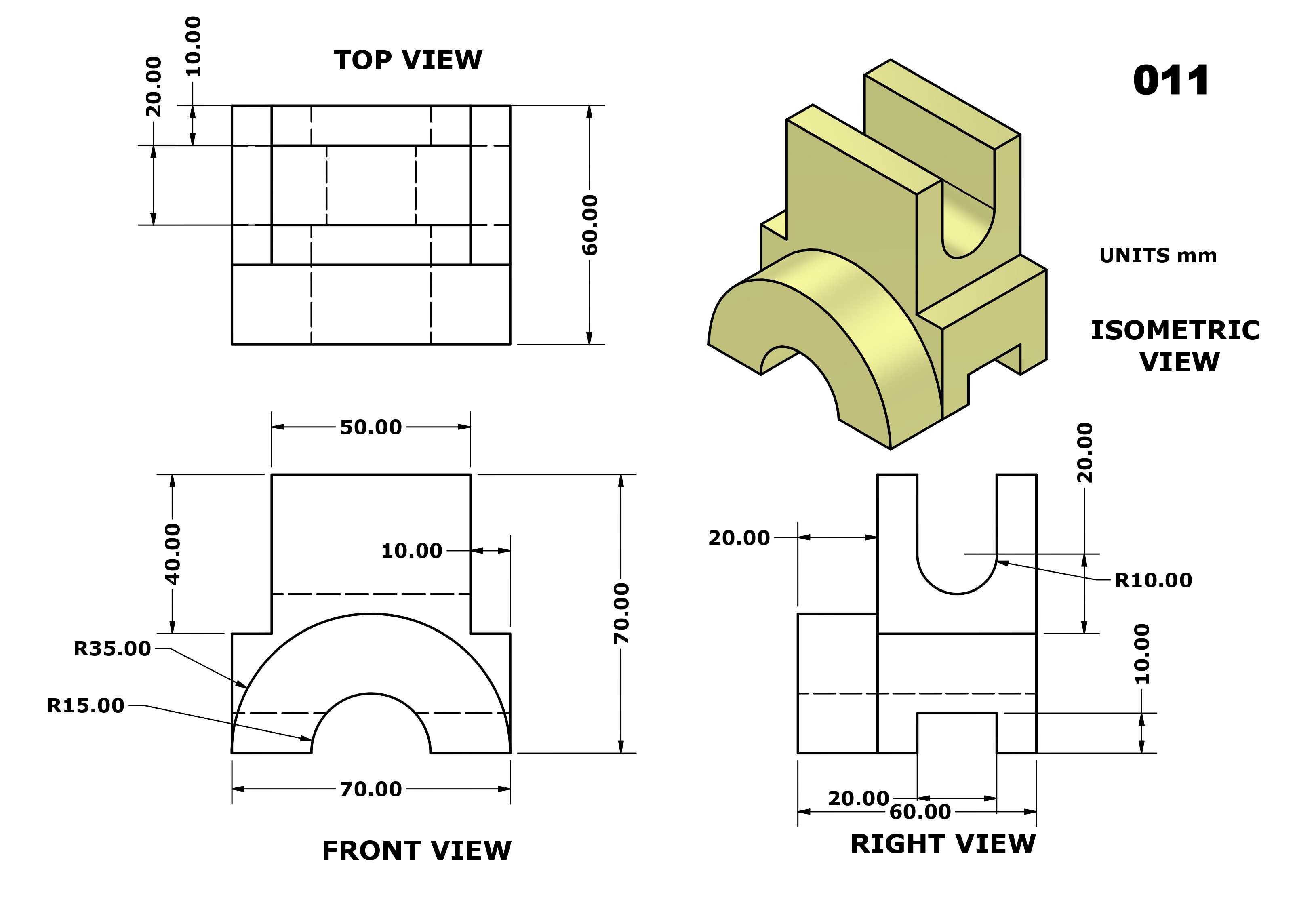

带半圆弧基座双立板开槽结构练习件

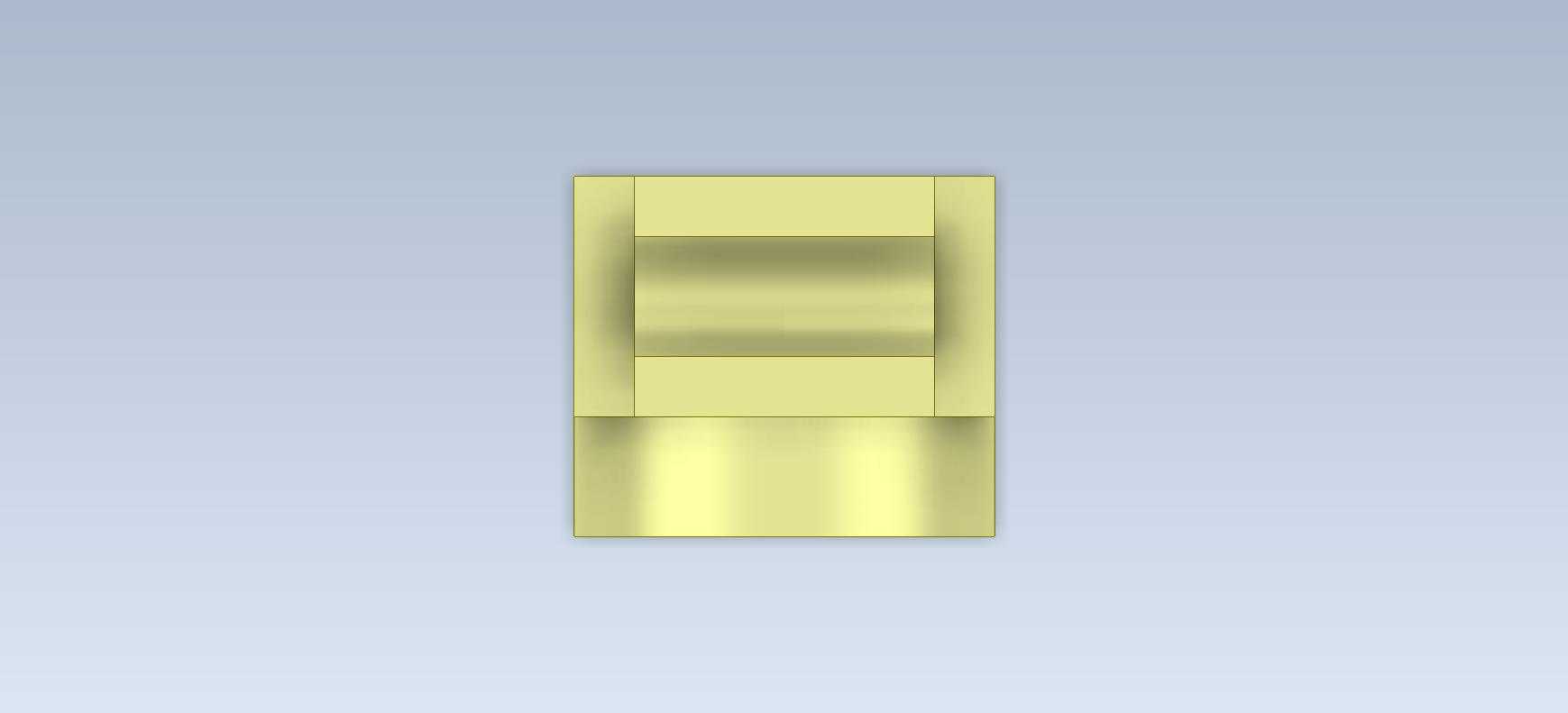

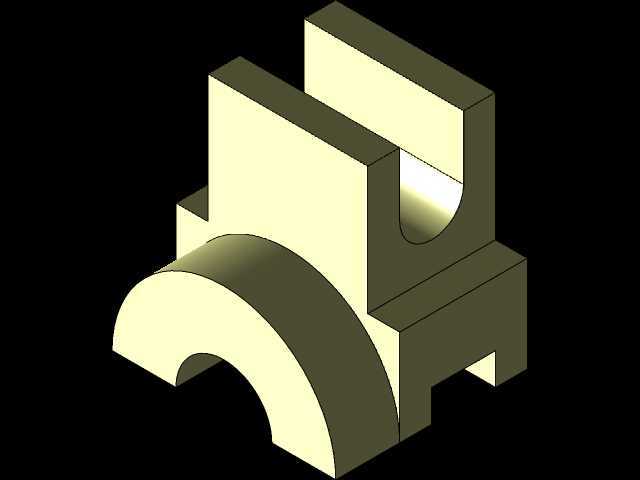

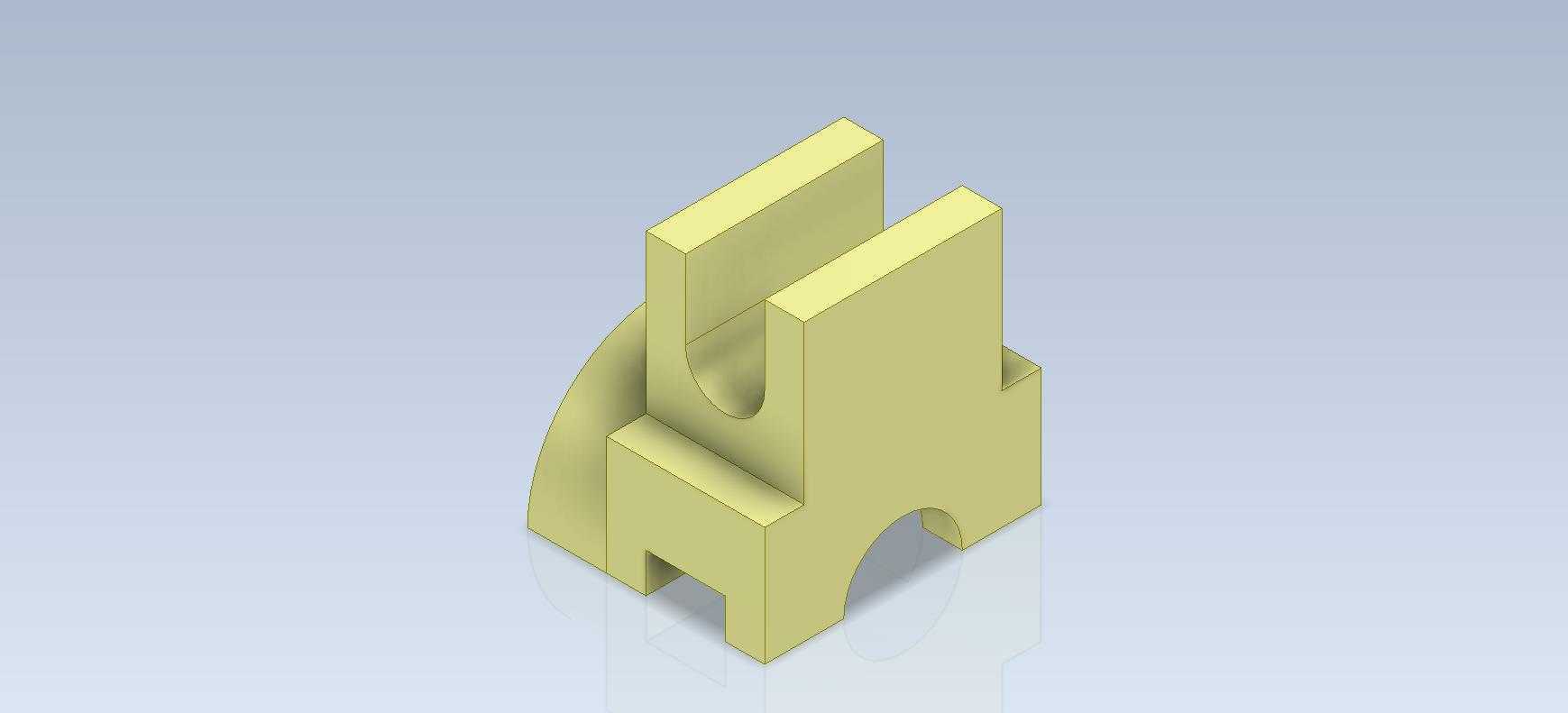

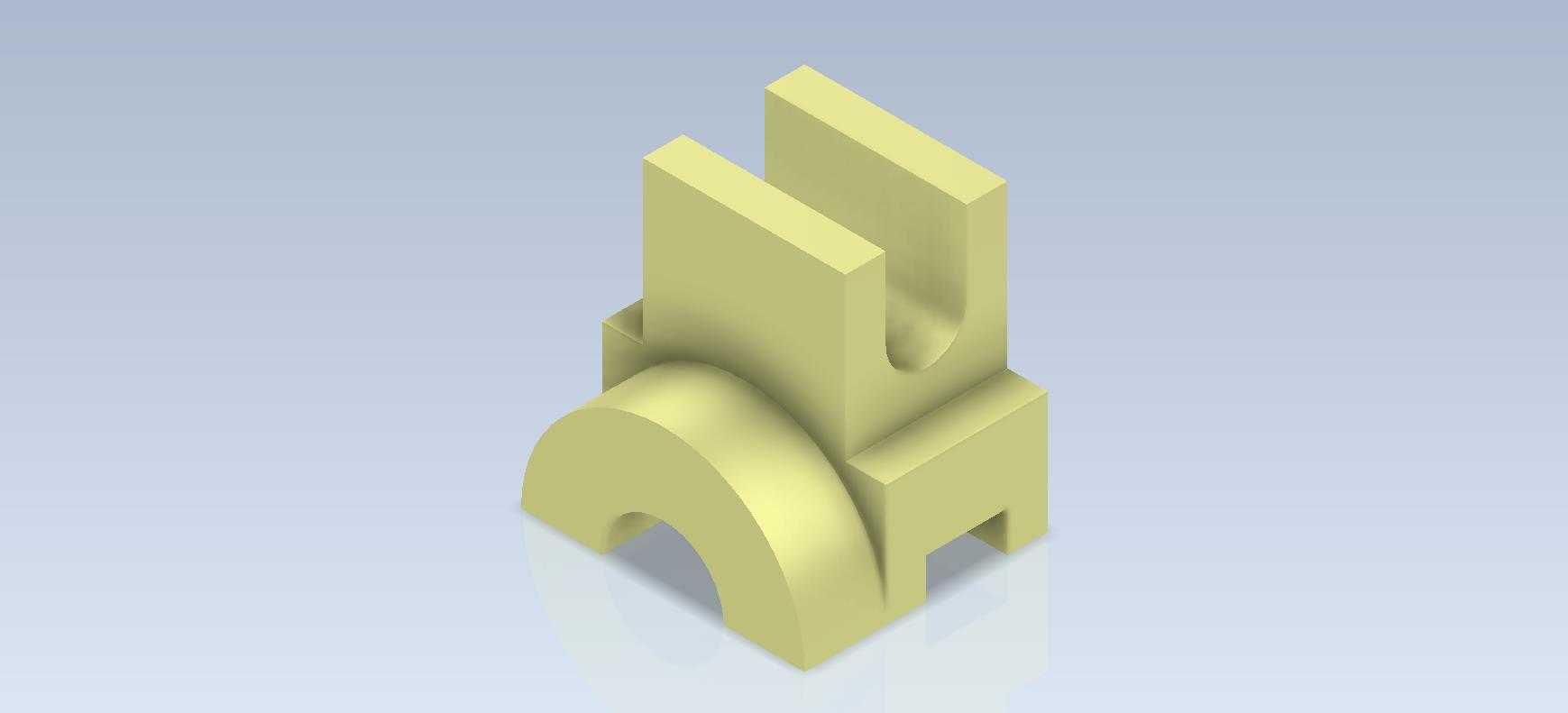

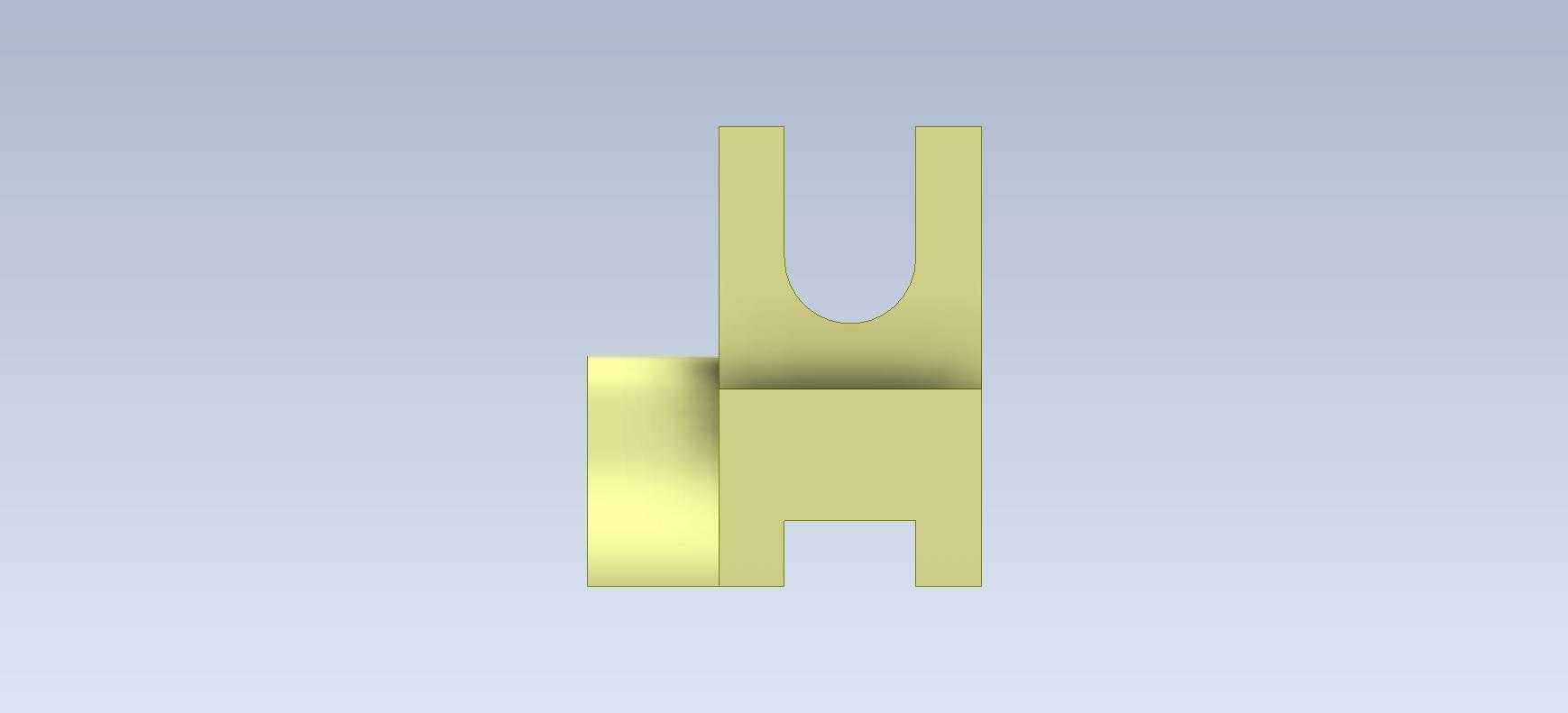

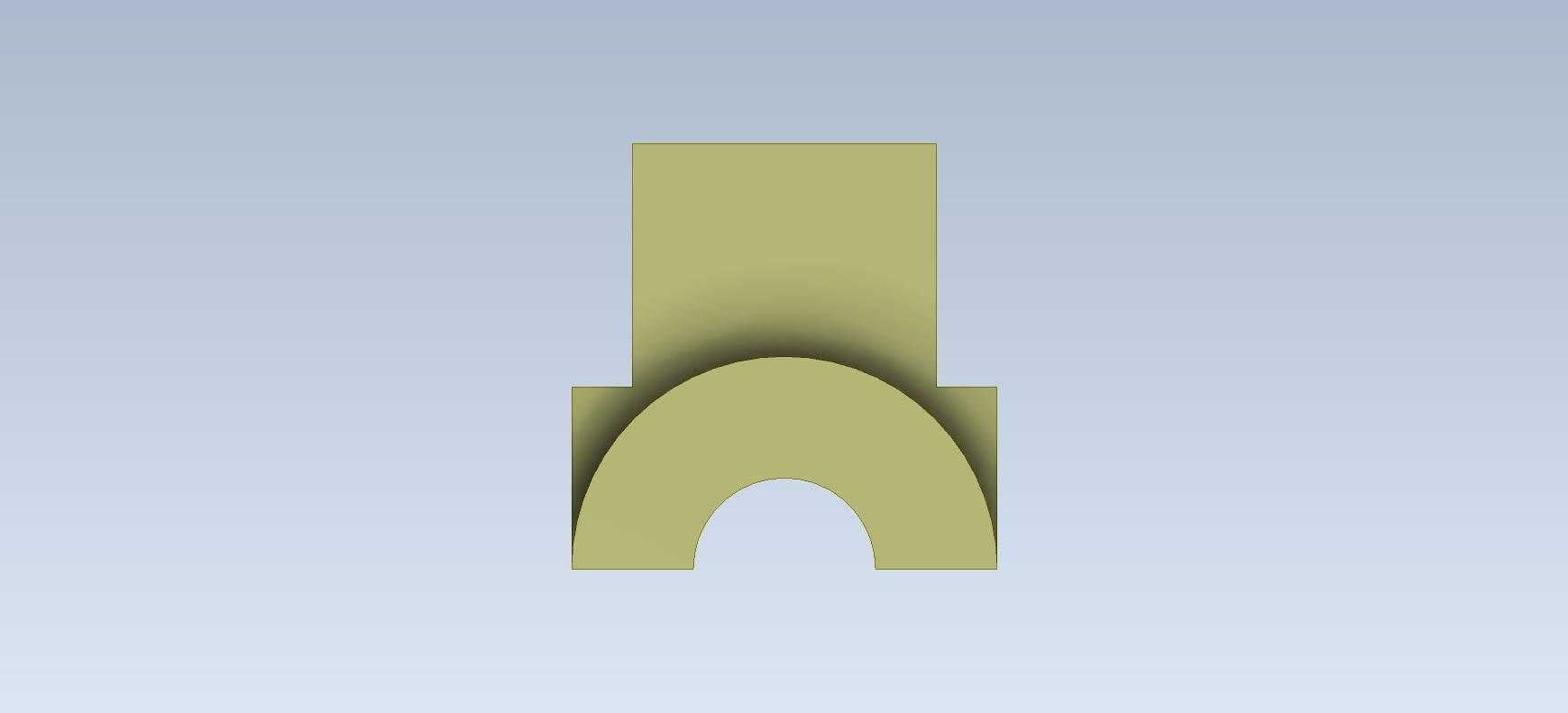

　　做结构设计的同行都清楚，入门阶段的特征建模练习，从来不是为了画个好看的几何体，每一个拉伸、切除、圆角的操作，都是在给后续做实际工业产品打基础，这个练习件的结构组合，刚好覆盖了小五金安装座、工装定位块类零件最常见的几个核心特征。先看下部的半圆弧基座结构，这类弧形贴合面在实际设备里太常见了——不管是圆管导轨上的滑动定位块、圆柱形杆件的抱紧固定座，还是旋转轴端的限位支撑件，都需要这种和圆柱面完全贴合的弧面来保证接触面积，避免安装后出现应力集中，要是弧面的同轴度没控制好，装上去就会出现单侧别劲，滑动的时候卡滞，固定的时候螺栓拧紧了还会翘边，做建模的时候先把这个弧面的基准定好，后续所有特征的位置公差才有参照。再看上部的双立板开槽结构，两个平行立板中间的通槽，实际用途就是给插装件留安装空间，比如光电传感器的固定插片、小型拨叉的联动端、工装夹具的快换压头，都能插在这个槽里，立板上后续可以打同轴的销孔或者螺纹孔，穿销轴或者锁紧螺丝就能把插装件固定住，做这个特征的时候要注意立板的厚度和槽宽的比例，槽太宽立板太薄的话，受侧向力的时候立板容易往外张变形，槽太窄的话插装件的公差带不好放，装配的时候容易装不进去，练习的时候就要养成提前考虑装配公差的习惯，不能只照着尺寸画完就完事。

　　立板内侧根部的圆角过渡也不是随便加的，实际加工的时候，不管是铣削加工还是3D打印，直角根部都会有应力集中，设备运行的时候长期受交变载荷，根部很容易出现裂纹，倒上合适的圆角既能分散应力，还能减少加工的时候刀具在直角处的停顿，避免出现接刀痕，要是做注塑件的话，圆角还能改善塑料熔体的流动状态，避免填充的时候出现缺胶或者内应力过大的问题。下部基座侧面的缺口特征，对应的是安装时的让位需求，很多时候这类固定座是贴在设备安装板上的，安装板上可能有凸起的焊点、螺丝头或者其他小零件，留个缺口就能避开这些干涉点，不用额外把整个安装面垫高，既省了零件材料，又能缩小整体安装占用的空间。

　　做这类练习件建模的时候，思路不能是照着尺寸挨个堆特征，得先想清楚每个特征对应的实际功能，先定好安装基准面，也就是弧面的贴合基准和底部的安装平面，两个基准的垂直公差要控制在合理范围，不然装到设备上就会歪，然后再做基座的主体结构，接着拉伸双立板，切除中间的通槽，最后给所有受力的根部加上过渡圆角，整个建模过程的顺序其实和实际加工的工序是对应的，先做基准面，再粗加工主体，再加工槽位，最后做圆角等细节处理，这样建出来的模型后续改参数也方便，不会因为特征顺序乱了出现建模报错。

　　从安装边界来说，这类零件的整体尺寸都不大，一般长度在几十毫米级别，安装的时候靠弧面抱紧圆柱件，或者底部平面锁在安装板上，占用的安装空间很小，双立板的槽口方向可以根据实际安装需求调整，不管是水平安装还是垂直安装都能适配，在小型自动化设备的工装夹具、轻工机械的联动机构、电子设备的内部固定结构里都能看到这类结构的影子，把这个基础结构的建模逻辑摸透，后续做同类实际零件的时候，就能快速调整尺寸参数，不用从零开始画，还能提前规避很多结构设计上的常见问题，比如应力集中、装配干涉、加工难度大这些新手常犯的错误，做练习的时候多琢磨每个特征的工程意义，比画十个无意义的几何体有用得多。
