带铰接座的异形连接支撑结构件

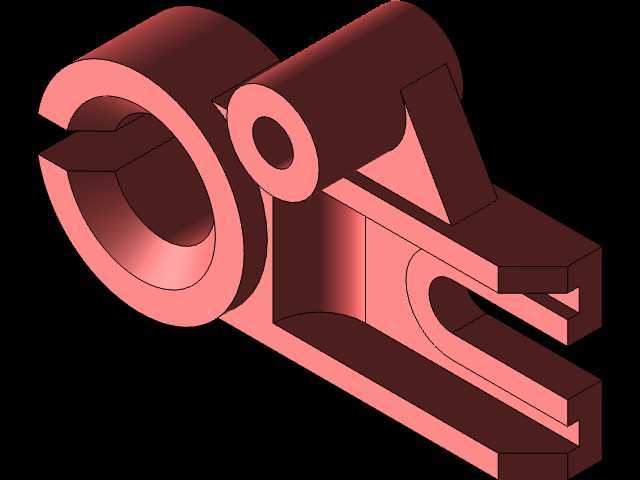

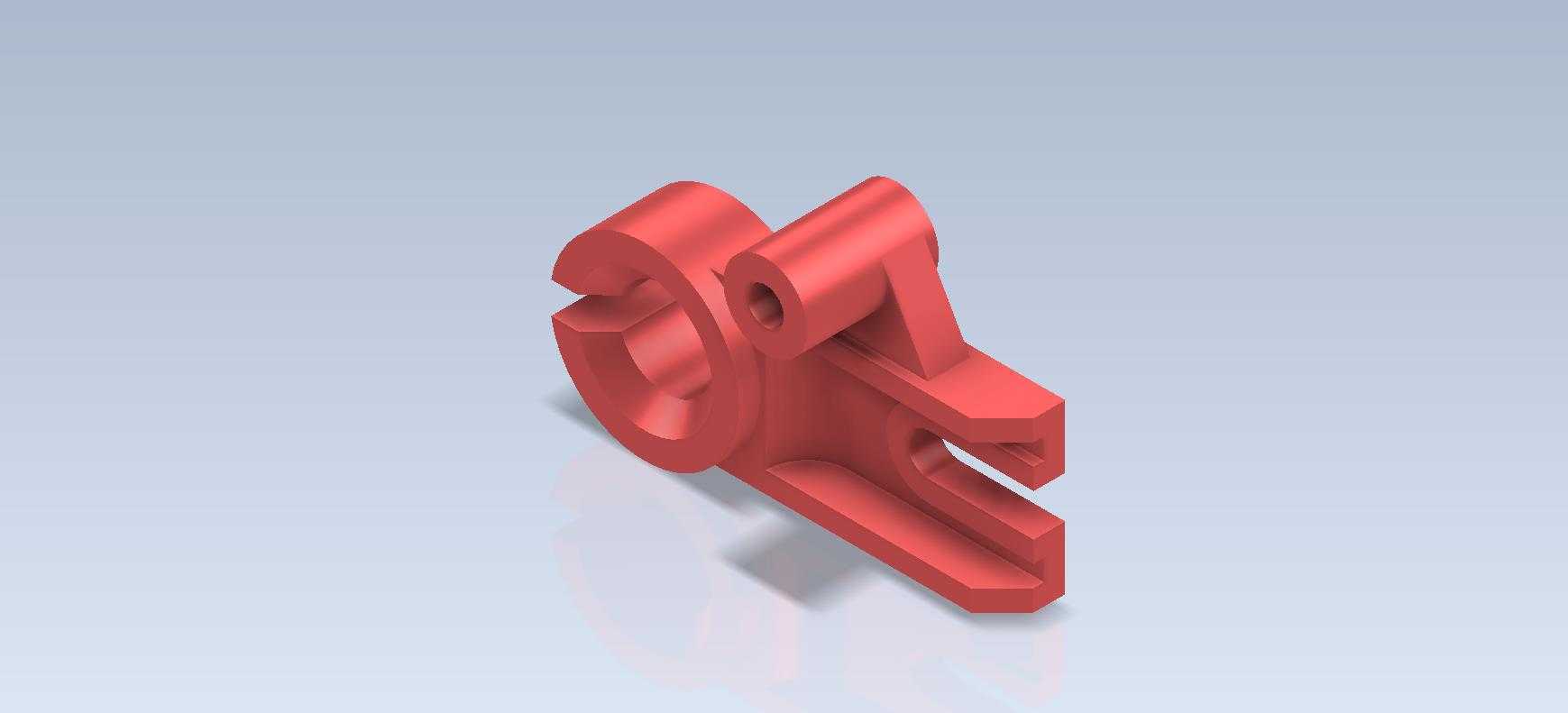

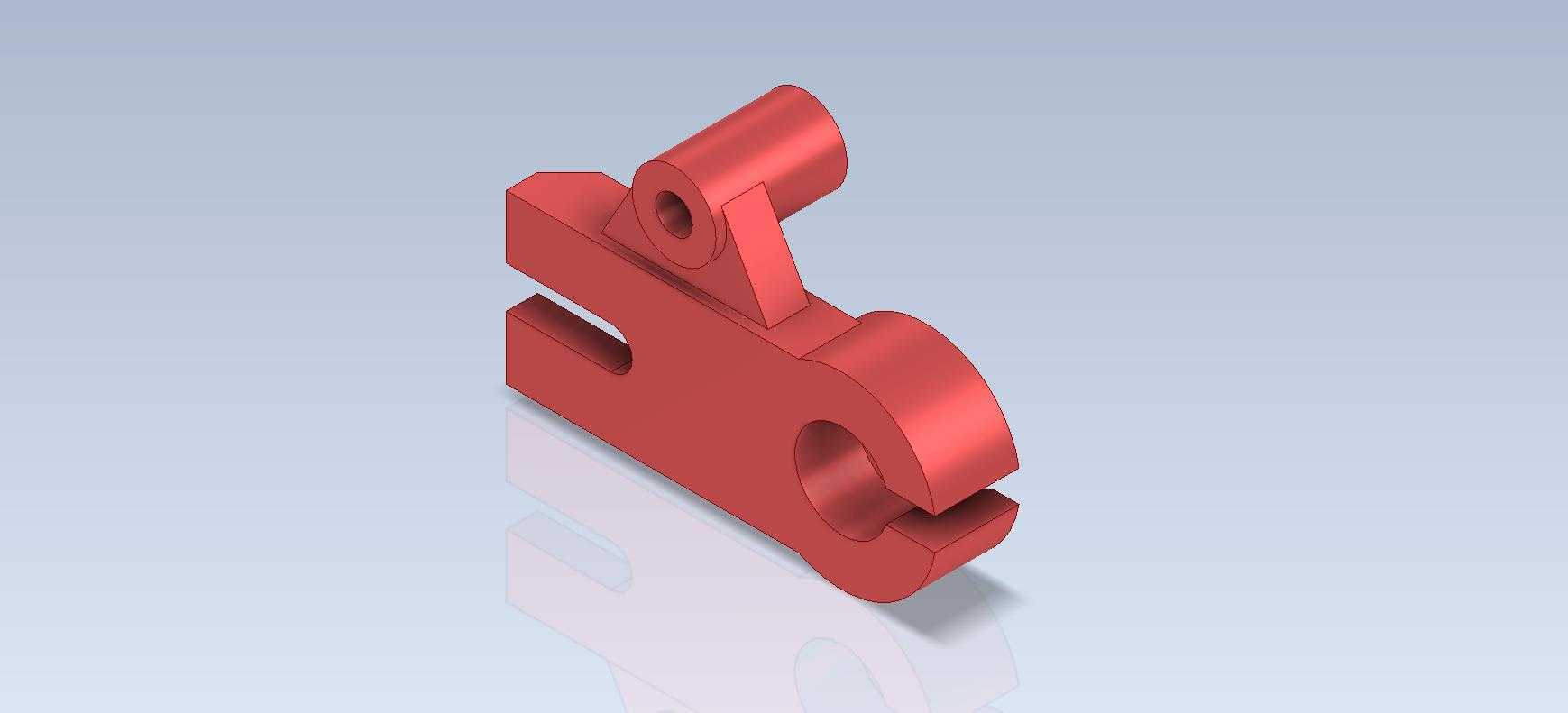

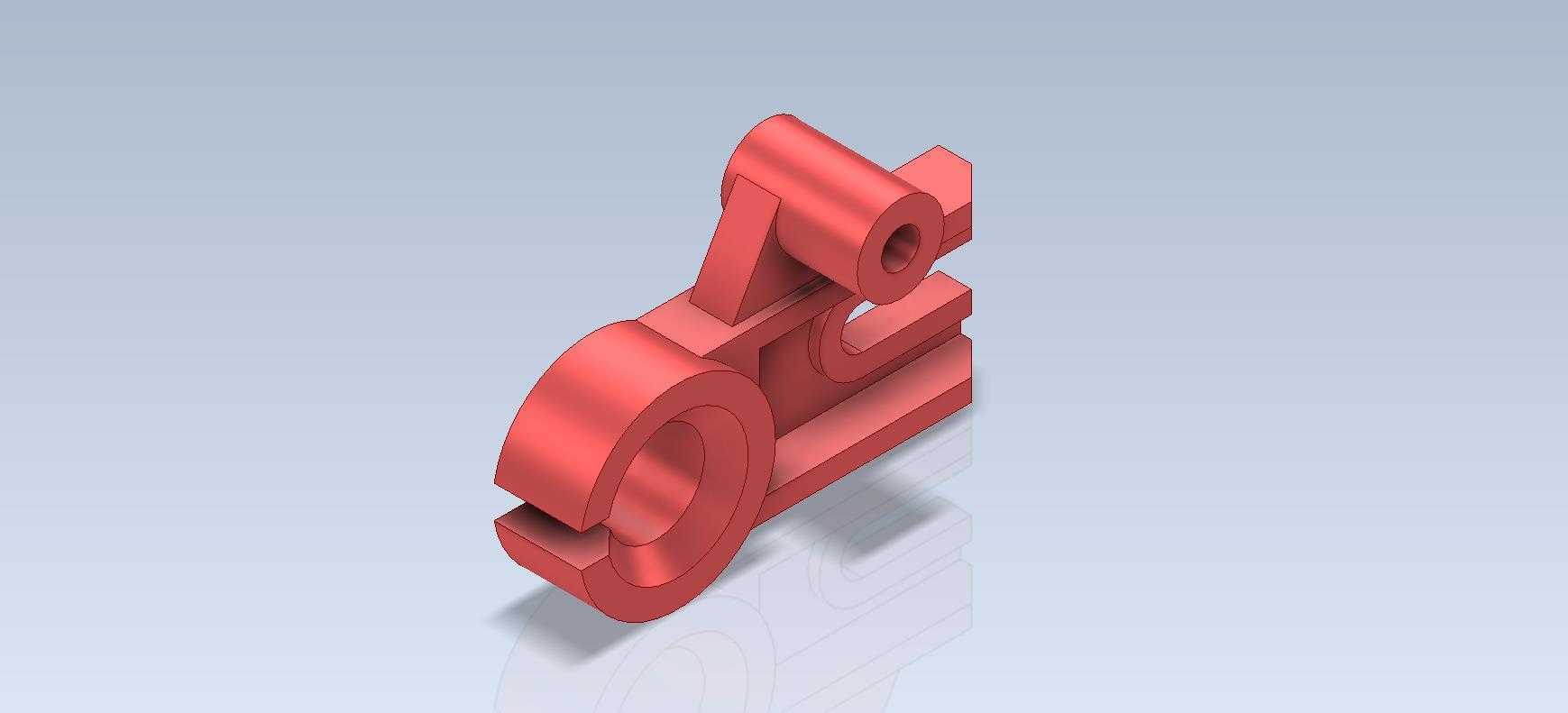

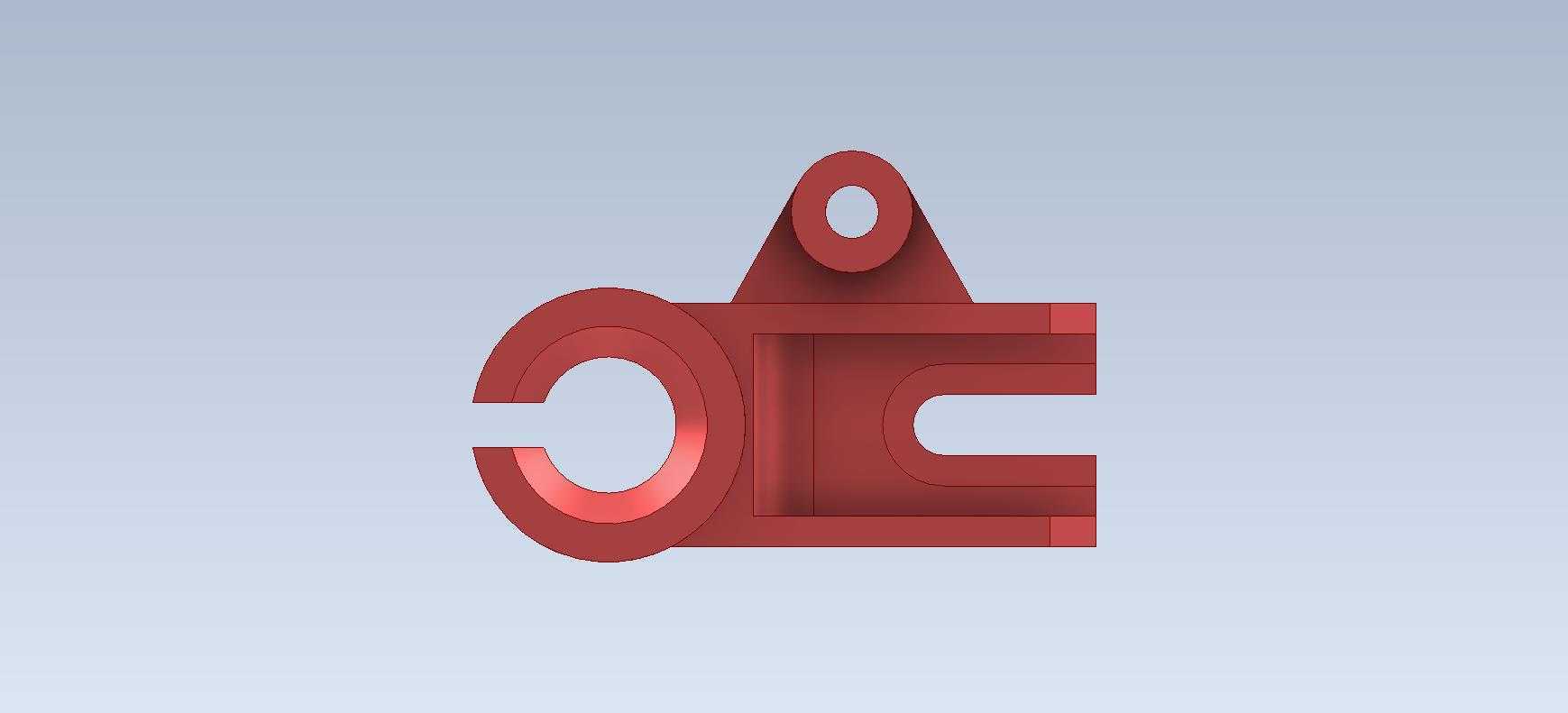

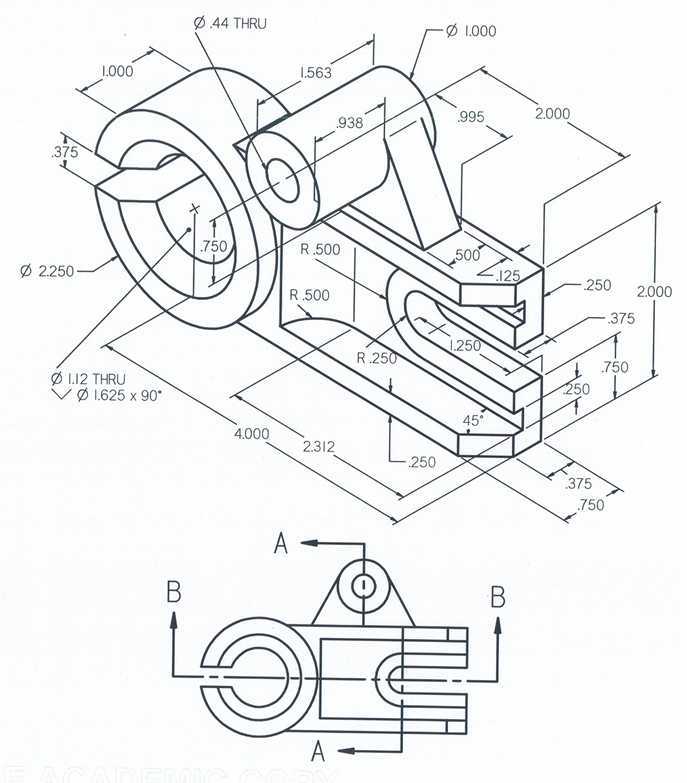

　　该结构件属于小型机械传动系统中的铰接支撑类零件，常见于轻工自动化设备的连杆传动单元、小型工装夹具的定位锁紧模块，以及教学演示类机械结构的传动节点位置，主要承担相邻运动部件之间的铰接承载、行程导向以及侧向支撑作用，可在低速往复摆动的工况下保持稳定的连接精度，避免运动部件出现径向窜动或轴向偏移。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺思路，主体为带弧形缺口的圆柱套筒结构，套筒内径与配套铰接销轴采用H7/f6间隙配合，可保证销轴在套筒内灵活转动，套筒外侧延伸出的L型支撑臂上设置有两处平行的卡槽结构，卡槽宽度与配套传动拨叉的厚度匹配，可实现拨叉的快速卡装定位，无需额外设计紧固件连接结构，减少装配工序的同时降低了连接点的松动风险。

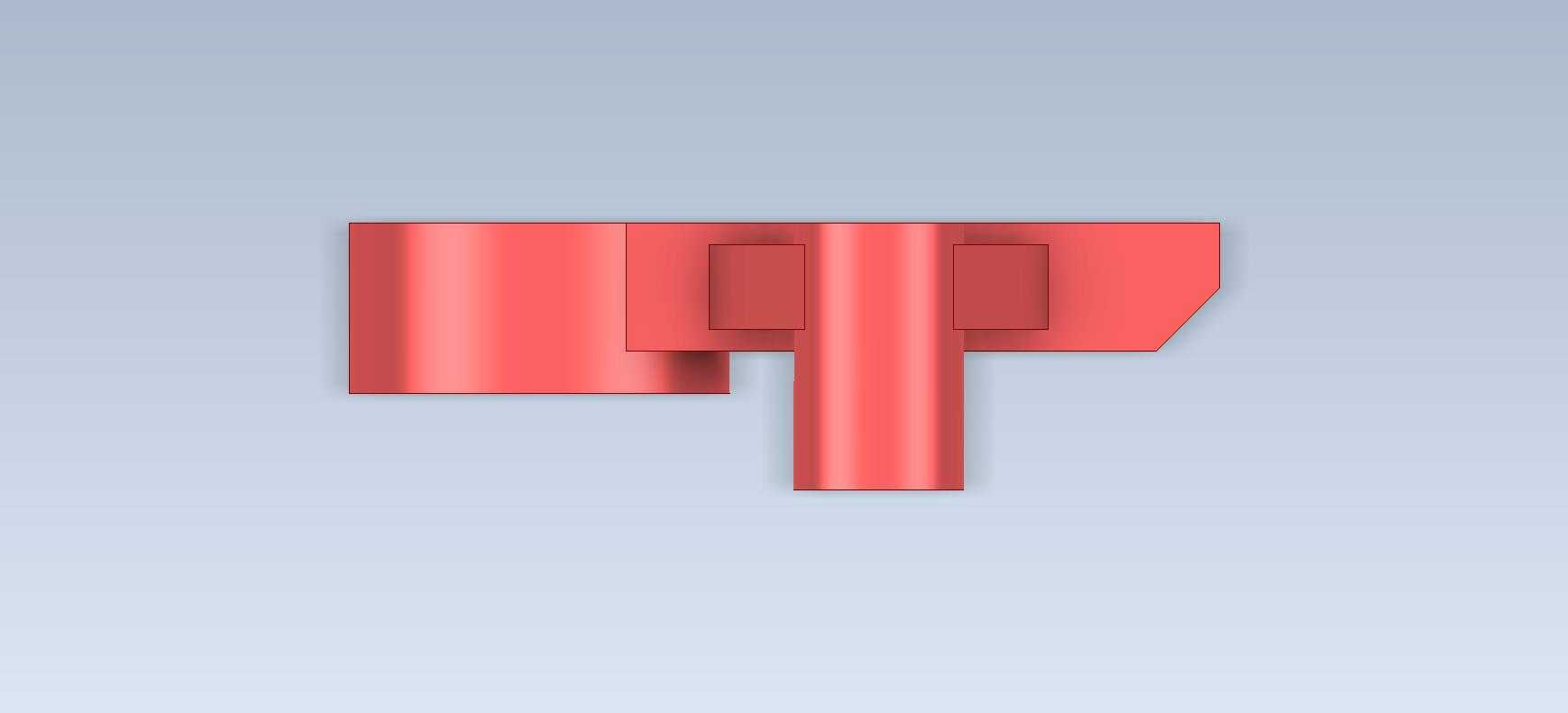

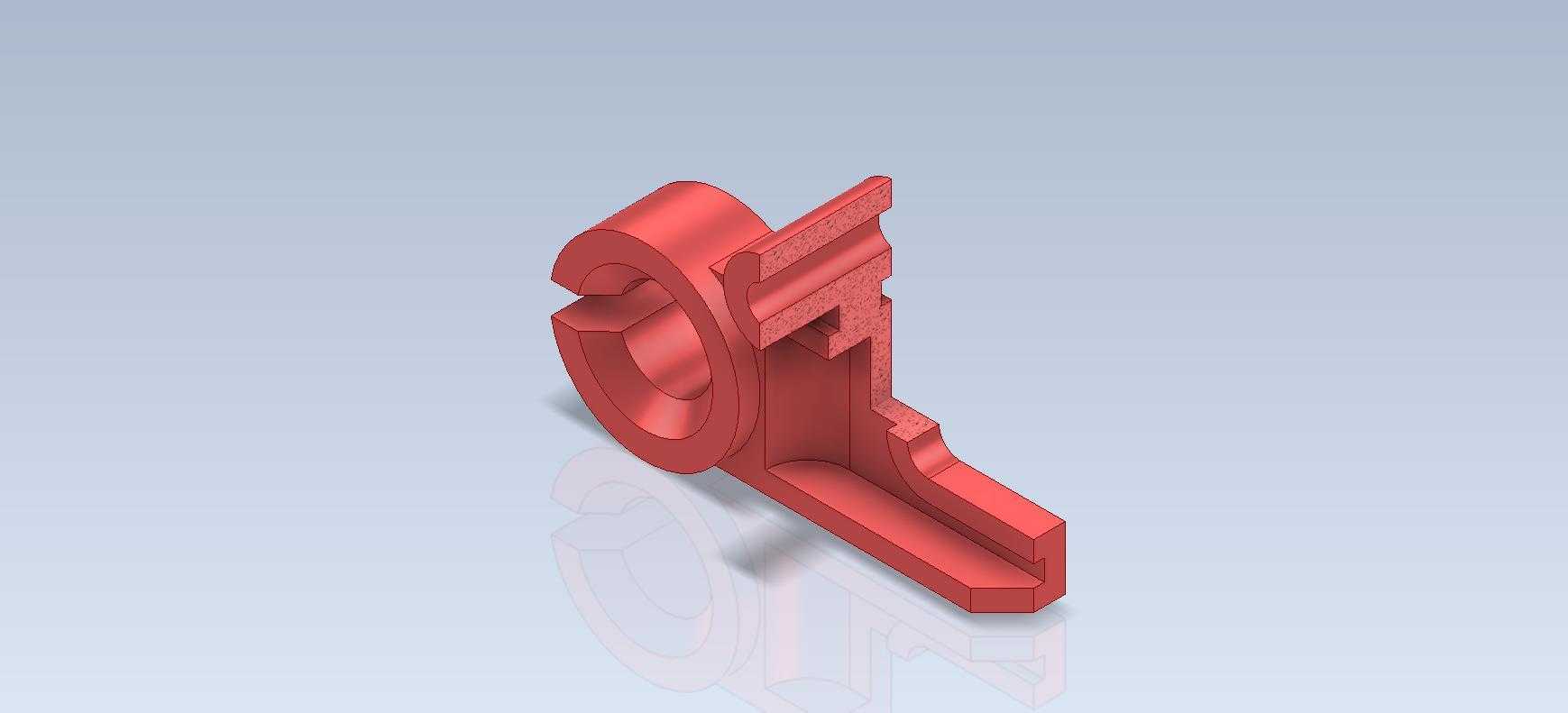

　　支撑臂末端的凸台结构上设置有同轴通孔，用于安装限位顶丝，可对插入套筒内的销轴进行轴向限位，防止销轴在往复摆动过程中从套筒内脱出，凸台与支撑臂的连接处设置有R3的过渡圆角，可有效降低应力集中系数，避免零件在反复受载的过程中出现根部断裂的问题。零件的整体外形尺寸控制在80mm×60mm×45mm范围内，安装边界需预留至少10mm的周边操作空间，用于销轴装配以及顶丝的锁紧操作，套筒的外圆面与支撑臂的底面垂直度公差控制在0.02mm以内，可保证铰接后运动部件的摆动平面与安装基准面保持平行，减少运动过程中的卡滞现象。

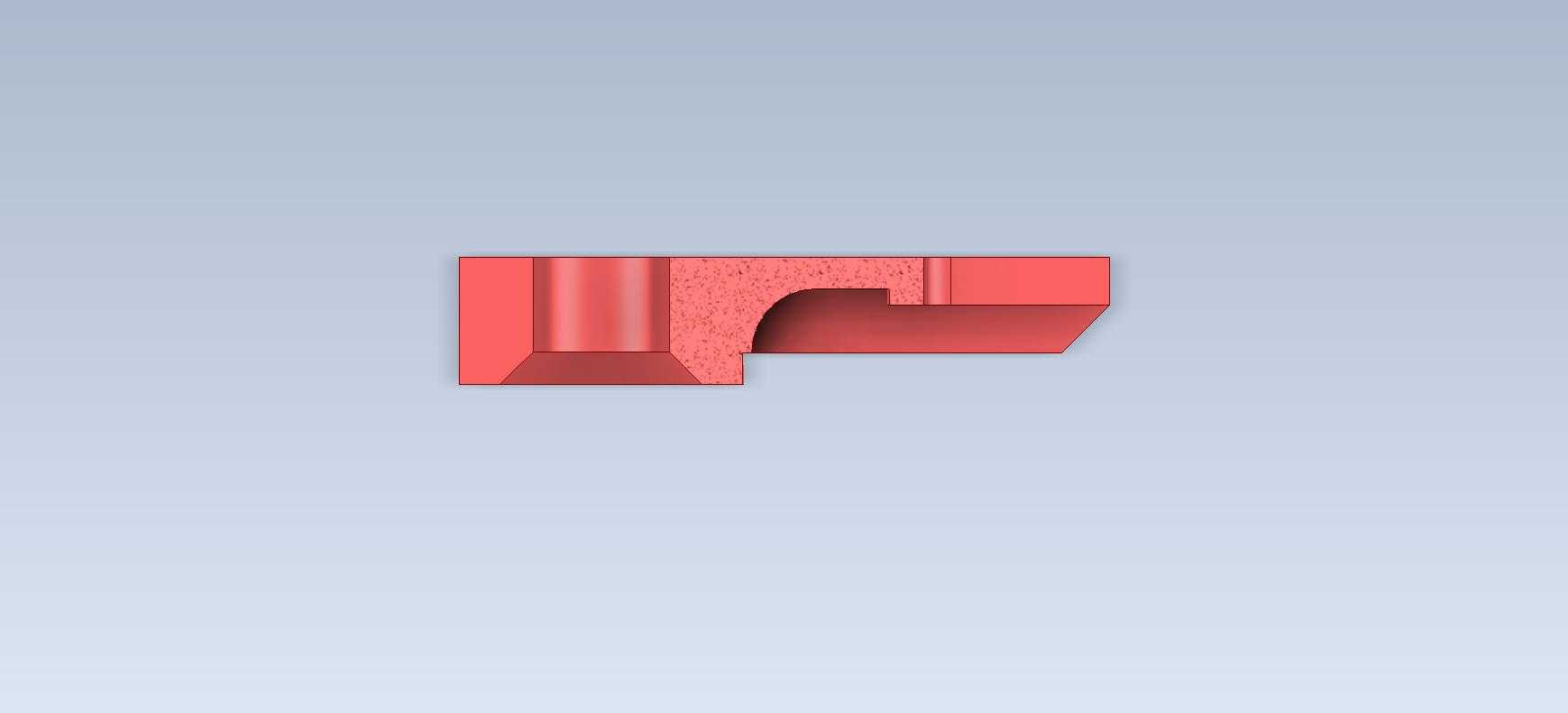

　　在实际建模过程中，优先采用草图拉伸生成主体基体，再通过旋转切除生成套筒内孔，卡槽结构采用拉伸切除配合倒角命令完成，过渡圆角部分需要注意圆角半径与相邻壁面的厚度比例，避免出现壁厚不均导致的铸造缺陷，所有安装孔的位置度公差需满足装配要求，建模时需同步考虑后续机加工的退刀空间，比如套筒内孔的两端设置有0.5mm的倒角，既可以去除加工毛刺，也便于销轴的顺利插入。该零件的受力工况以径向剪切力和周期性弯曲载荷为主，材料选用常用的45号钢即可满足使用要求，表面做发黑处理提升防锈能力，若应用在有轻量化要求的设备上，也可替换为6061铝合金材料，相应的壁厚需要增加1.5mm以保证结构强度。

　　在装配场景中，该零件通常作为传动链路的中间节点，一端通过销轴与固定机架铰接，另一端的卡槽与运动拨叉连接，将驱动部件的直线运动转化为指定角度的摆动输出，比如在小型物料分拣机构的摆臂驱动单元中，该零件可配合气缸实现摆臂的90度往复摆动，完成物料的推送动作，在工装夹具的快速锁紧机构中，该零件可作为肘节夹紧的铰接支点，配合手柄实现夹具的快速开合锁紧。设计过程中需要重点关注套筒内孔与卡槽的相对位置精度，若两者的平行度超差，会导致拨叉运动过程中出现别劲现象，长期运行会加剧销轴与孔的磨损，缩短零件的使用寿命，支撑臂的截面采用等强度设计思路，从套筒连接处到卡槽位置的壁厚逐渐递减，在保证结构强度的前提下尽可能减少零件的整体重量，降低运动过程中的惯性冲击。
