90度弯角扁管连接结构件

这类90度弯角扁管连接结构件，在低压电气柜内部走线、小型气动设备管路排布、消费电子内部线束防护场景中应用十分广泛，很多做设备布线的工程师在处理空间受限的转角走线时，都会优先选用这类一体成型的弯角护件，避免管线在直角位置出现过度弯折导致的线芯损伤、气路折堵问题。从实际使用场景来看，这类零件大多安装在设备内部的走线转角处，两端分别对接直段扁形护套管，不需要额外做转角固定，自身的结构强度就能支撑管线在转角位置的排布走向，减少额外的固定卡扣使用量，也能让设备内部的走线排布更规整，方便后期运维时的线路梳理。

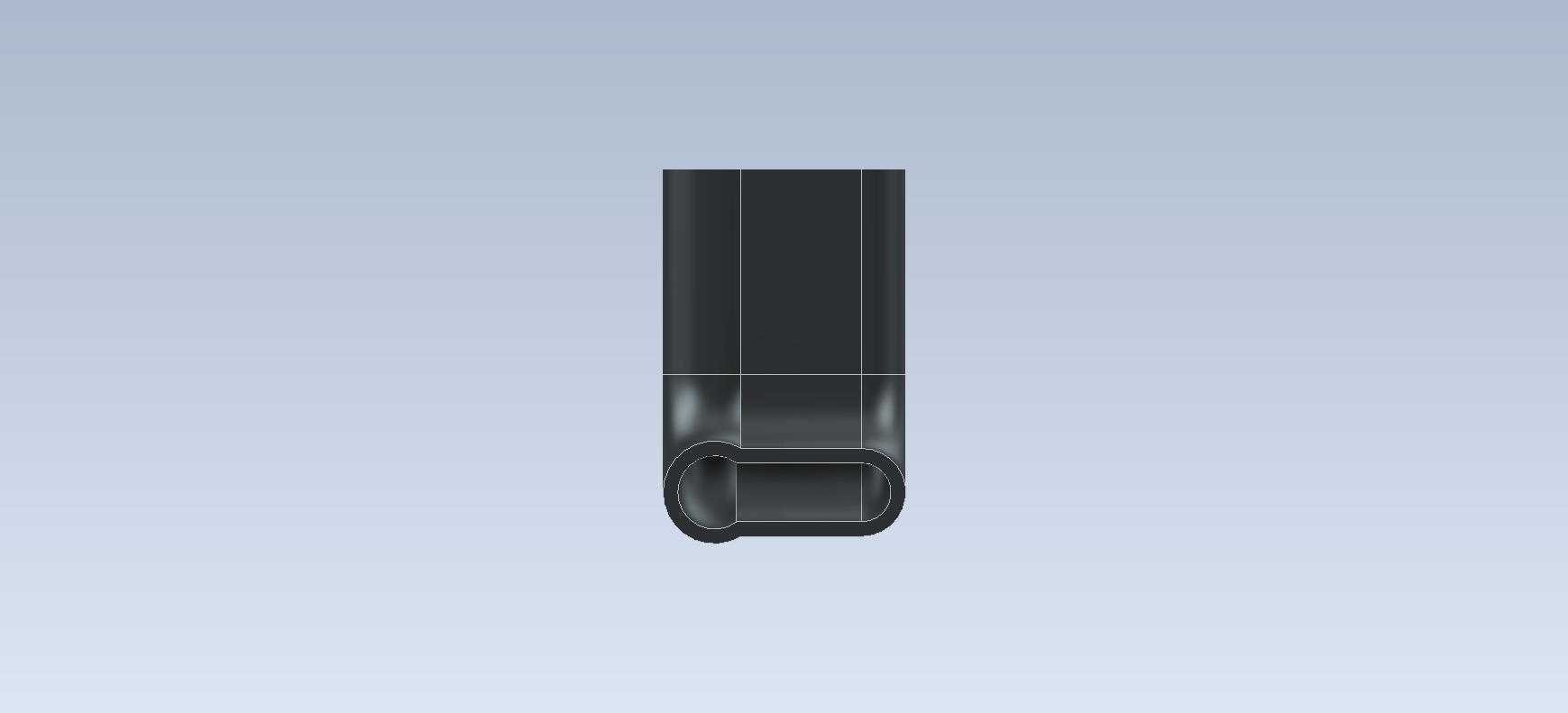

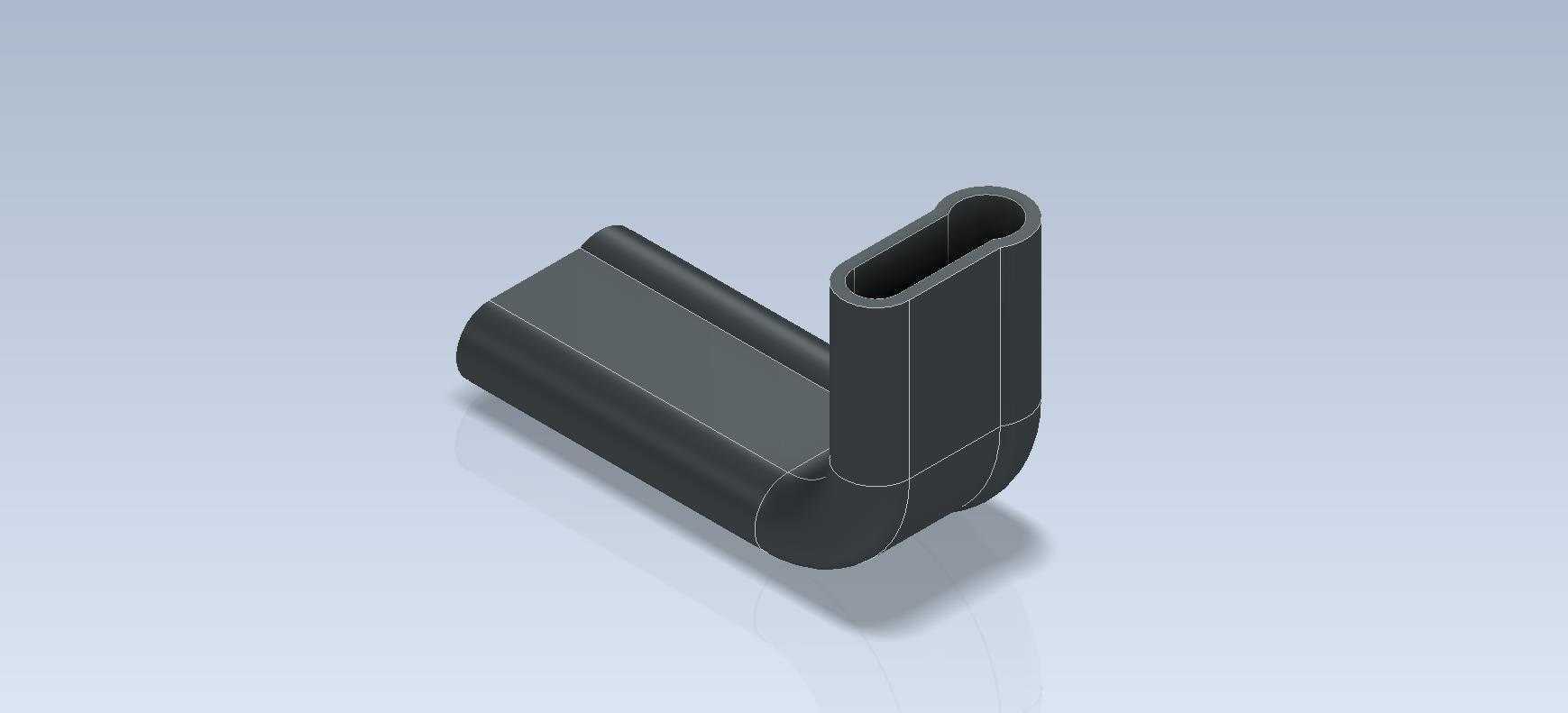

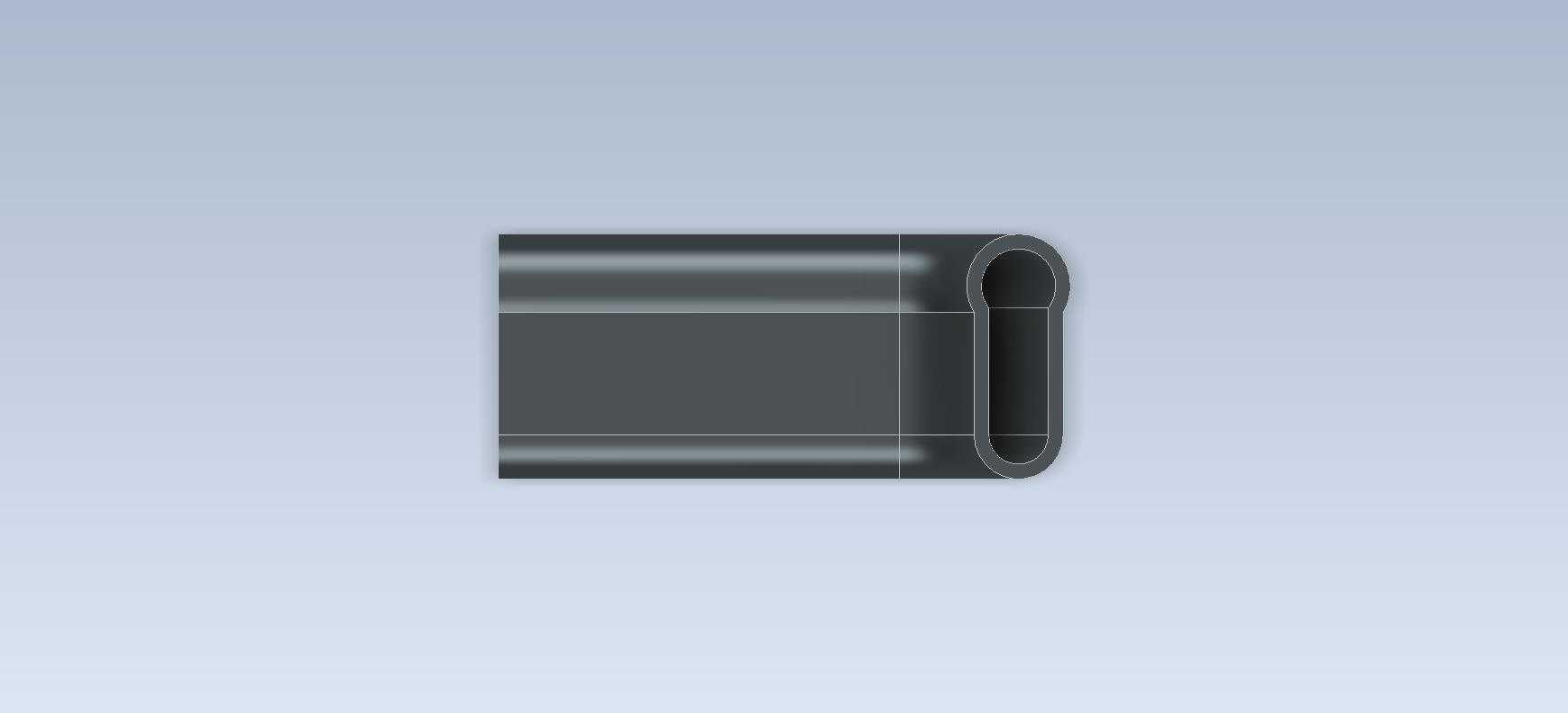

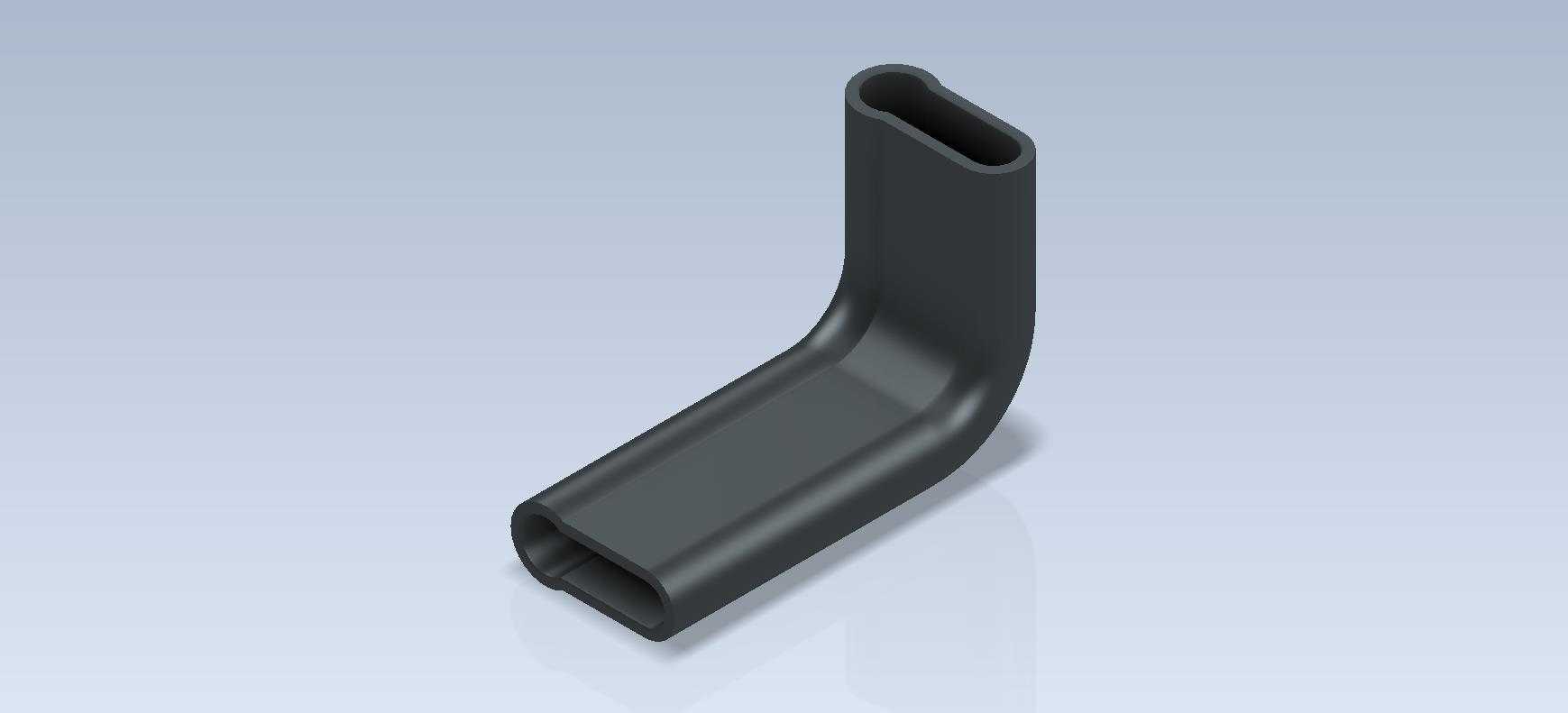

从功能特性上看，这个零件采用等截面扁管90度圆弧过渡的结构，两端的管口截面完全一致，和配套的直段扁管可以实现无台阶对接，不会出现管口错位刮伤管线外层绝缘皮的问题；折弯位置采用大圆角过渡设计，没有尖锐的内角，管线穿入时不会被棱角剐蹭，同时圆弧过渡的结构也让整个零件的折弯位置应力分布更均匀，不会出现直角折弯带来的应力集中开裂问题，日常设备运维过程中偶尔的磕碰也不会导致折弯位置断裂。零件整体壁厚均匀，内外壁都做了顺滑处理，没有毛刺、合模线凸起这类缺陷，穿线时的阻力很小，哪怕是多股线束同时穿入，也不会出现卡滞的情况。

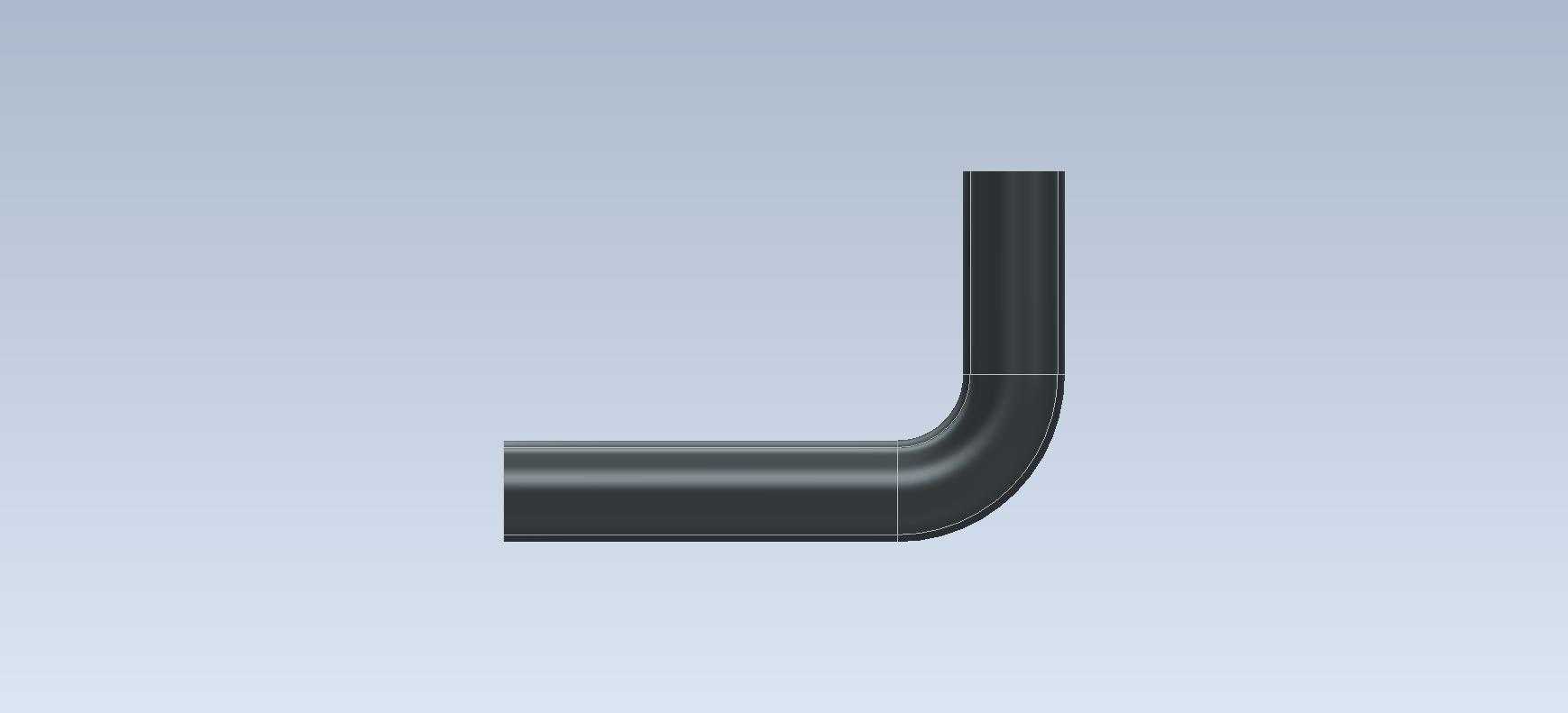

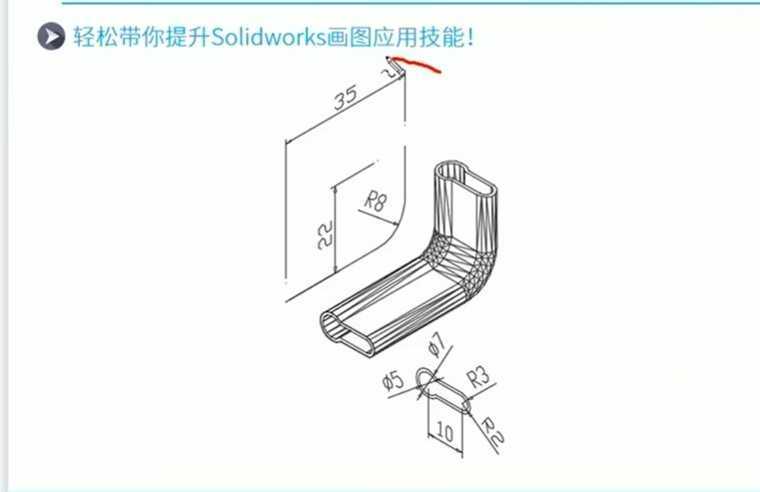

做这个零件的三维建模时，首先要确认两端扁管的截面尺寸，扁管的长轴、短轴尺寸以及壁厚参数需要和配套的直段护管完全匹配，保证对接后的同轴度误差控制在合理范围内，避免对接后出现缝隙。折弯段的曲率半径是设计的核心参数，曲率半径过小会导致管线弯折半径不足，影响线缆的使用寿命和气路的通流面积，曲率半径过大则会占用过多的安装空间，无法适配紧凑的设备内部安装位，通常会根据内部穿过的线缆最小弯折半径、气路管的最小允许弯折半径来确定折弯内R值，保证穿入的管线不会出现超过允许范围的弯折。建模过程中要注意折弯位置的壁厚均匀性，避免做扫掠特征时出现折弯内侧壁厚堆积、外侧壁厚减薄的问题，否则实际生产出来的零件会出现外侧强度不足、内侧尺寸超差无法对接直段管的问题。两端的管口位置可以做微小的倒角处理，去除管口的锐边，既方便对接时的导向插入，也能避免锐边割伤安装人员的手指。

从安装边界来看，这类零件的安装空间需要预留出两端直段的插接长度，通常每端需要预留10到15毫米的直段对接空间，折弯位置的外侧要预留出不小于3毫米的安全间隙，避免和设备内部的其他元器件、结构件产生干涉；零件本身不需要额外的固定孔位，依靠和两端直段护管的插接摩擦力就能完成固定，如果是在振动较大的设备上使用，可以在对接位置点少量的专用粘接剂，或者在管壁外侧加装一个小型的管卡做辅助固定，防止设备运行过程中出现松脱。零件的整体外形尺寸要根据实际的走线空间来调整，两端直段的长度可以根据安装位置的空间做适配性修改，但是折弯段的曲率半径不能随意改动，否则会影响内部穿线的顺畅度。

在实际选型应用时，要先确认内部需要穿过的线束总外径或者气路管的外径，保证扁管的内部通流面积有足够的余量，通常内部填充率不超过70%，既方便穿线操作，也能给后期增加少量预留线缆留出空间。如果是用在有散热需求的走线位置，还可以在管壁上按需开设散热小孔，但是开孔位置要避开折弯的应力集中区域，防止开孔降低零件的整体结构强度。这类零件的材质通常选用阻燃PVC或者尼龙材质，既有足够的结构韧性，也能满足电气设备的阻燃要求，建模时也要考虑材质的成型收缩率，保证生产出来的零件尺寸和对接的直段管匹配度符合要求。
