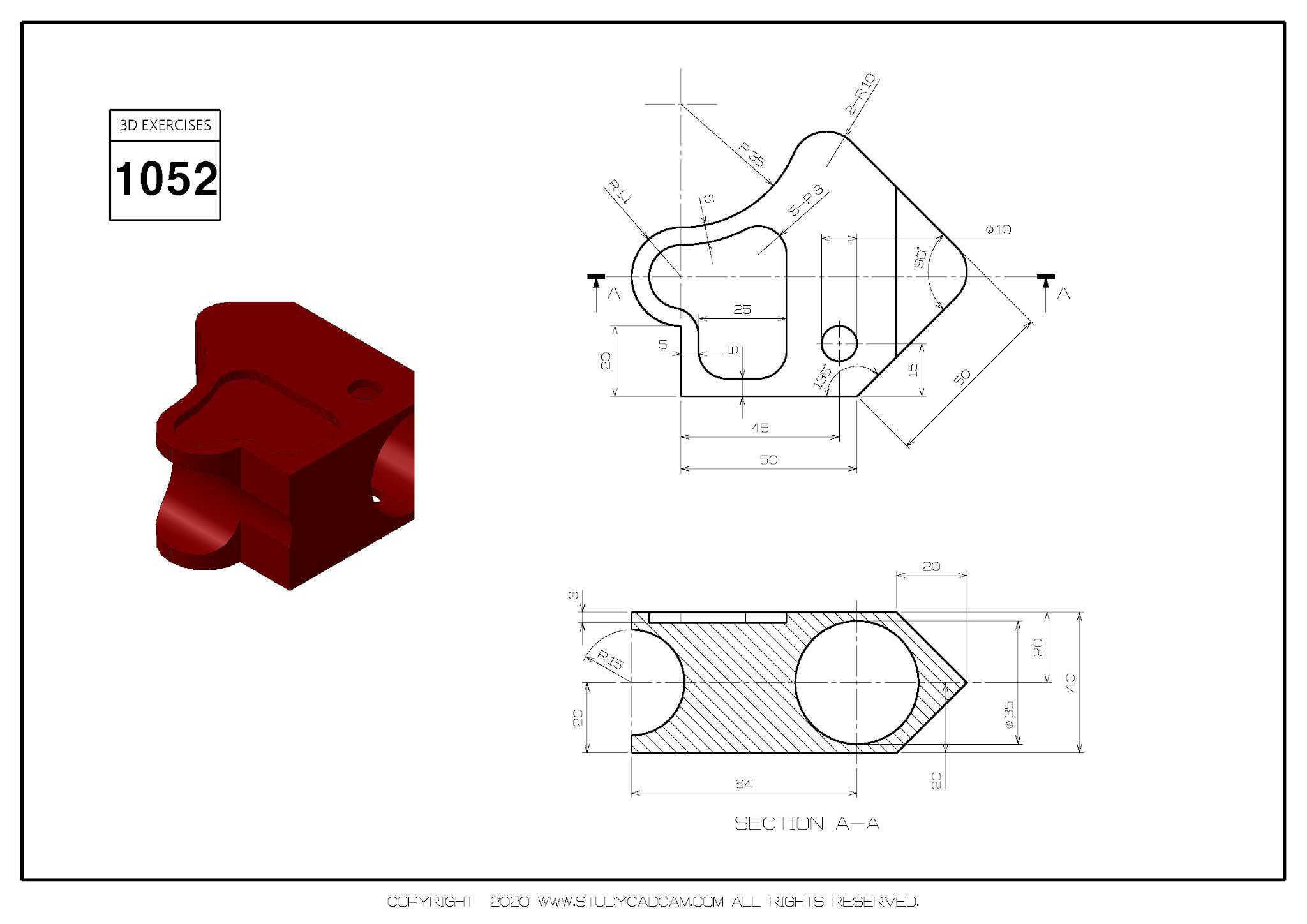

异形多腔安装连接结构件三维建模练习

本次建模的异形多腔安装连接结构件，属于小型机械系统中常见的功能集成式连接件，这类零件常出现在小型动力传输单元、桌面级工装夹具、精密检测设备的定位模块中，承担着多方向管路对接、相邻组件定位锁紧、局部载荷分散传递的复合作用，区别于标准法兰、支座类零件，这类异形件往往需要根据设备内部的紧凑空间做定制化结构设计，没有统一的标准选型手册可直接套用，非常适合作为三维建模的基础练习素材。

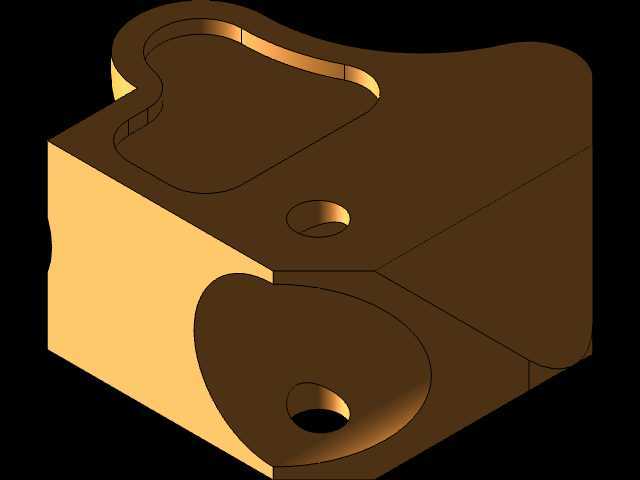

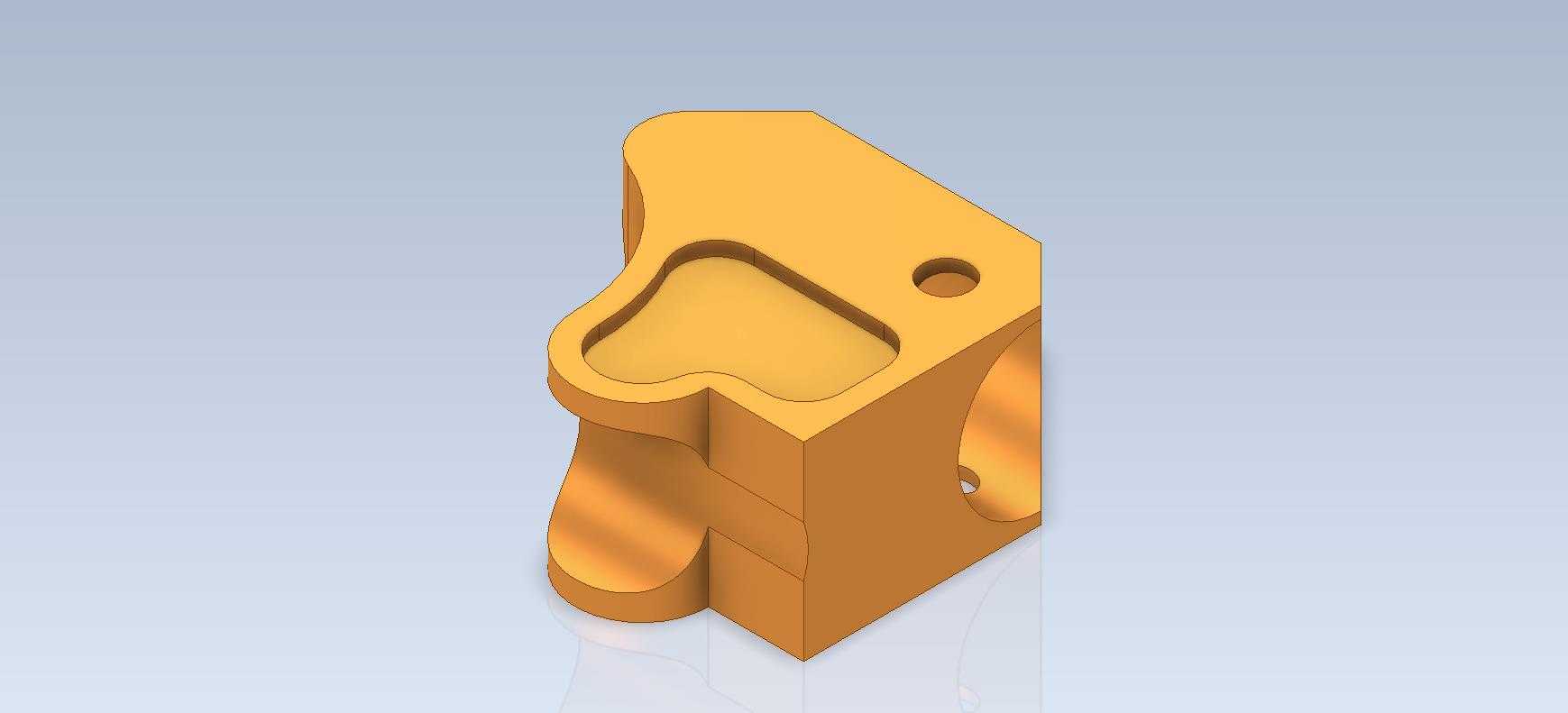

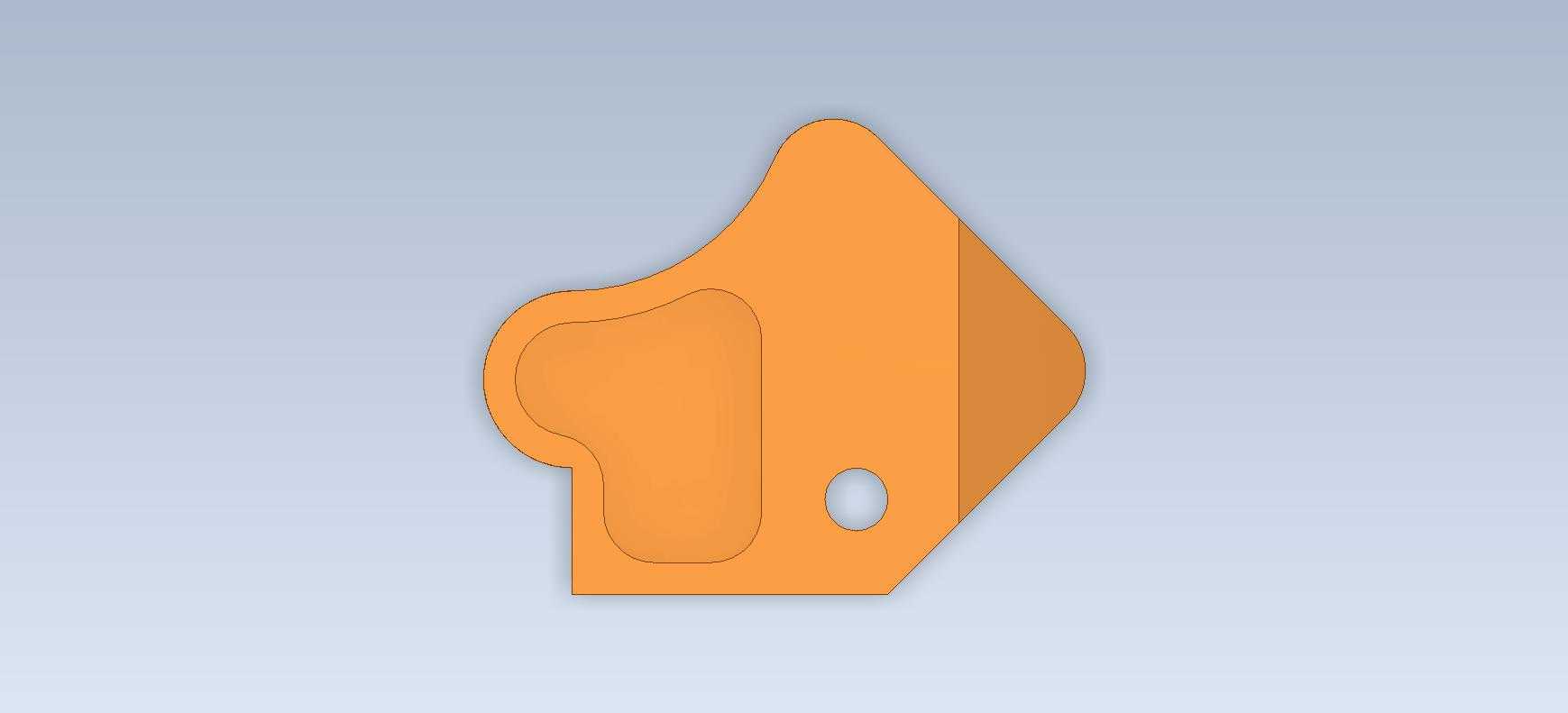

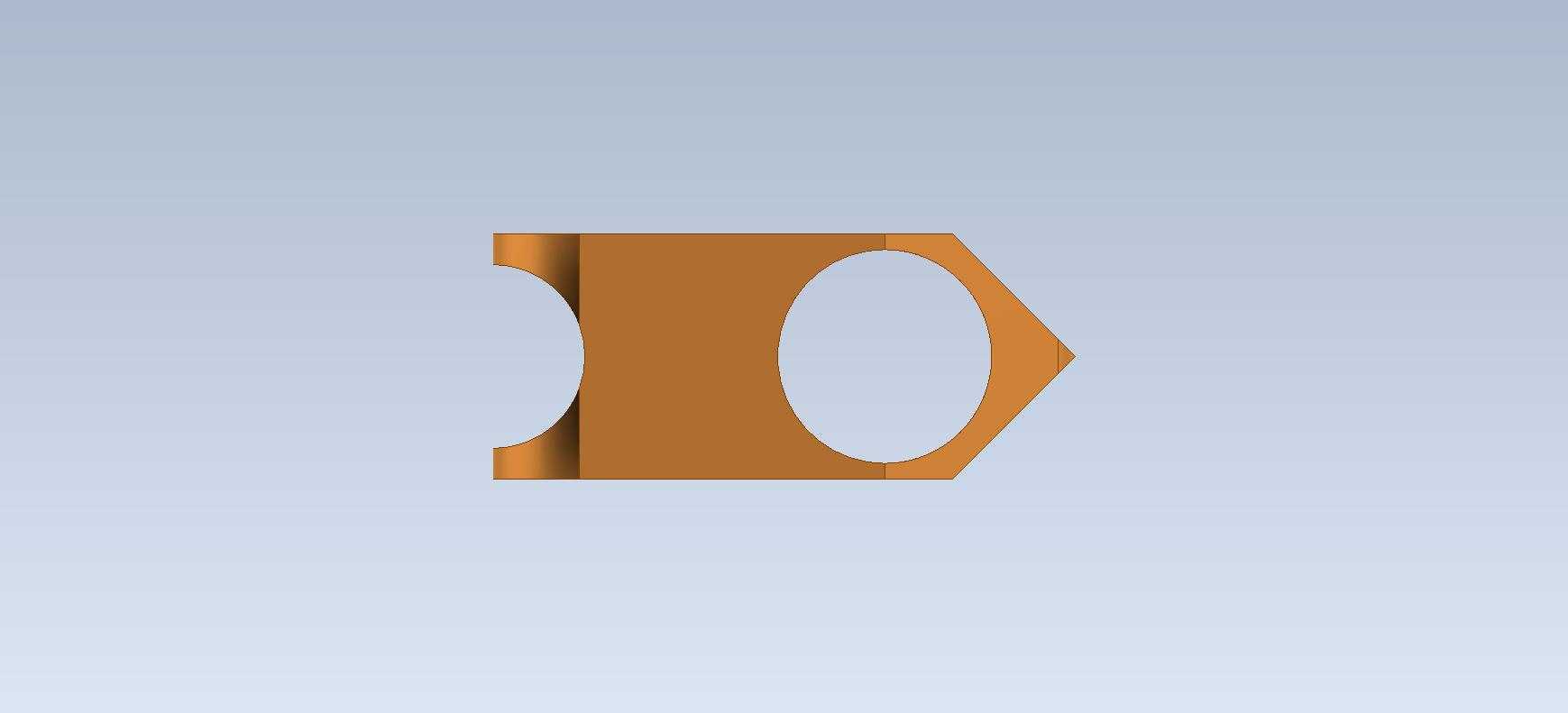

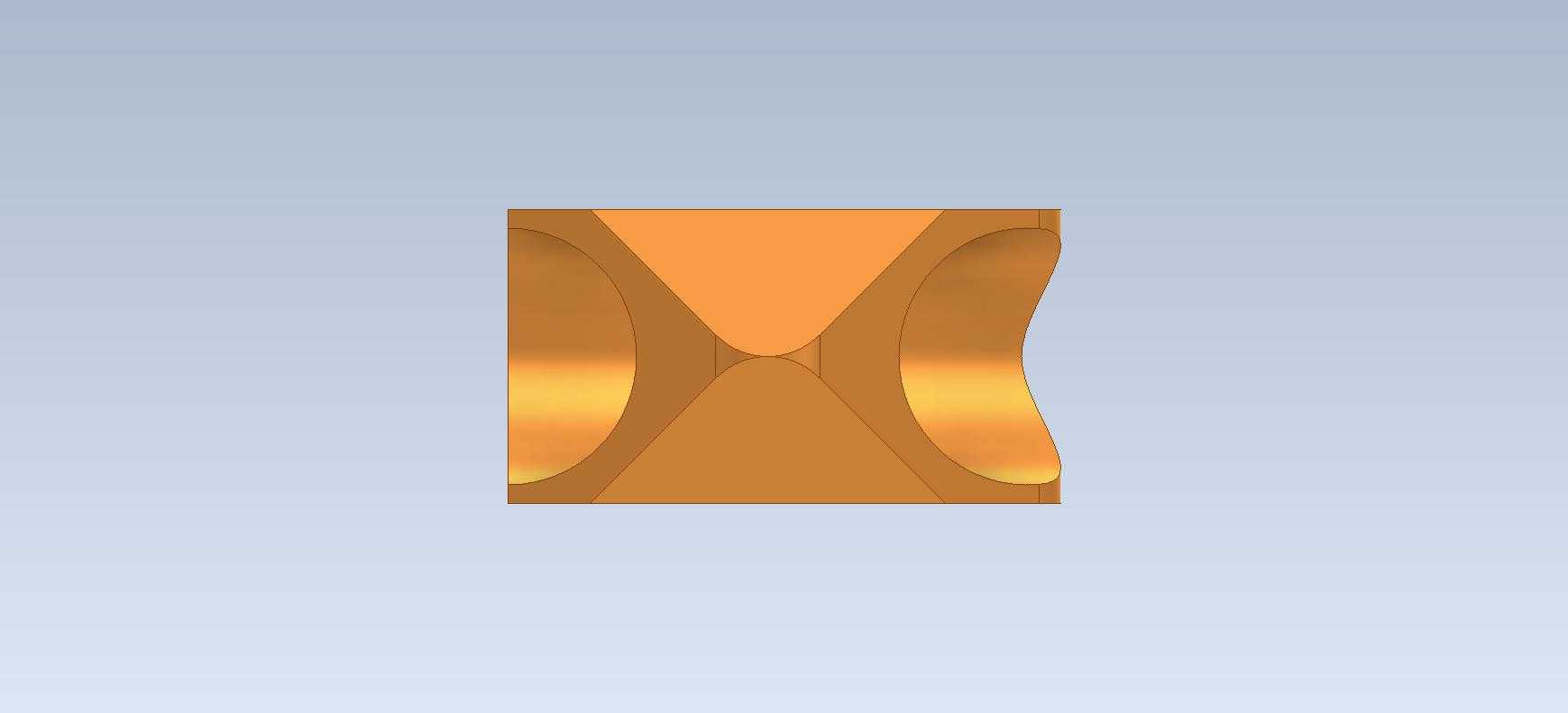

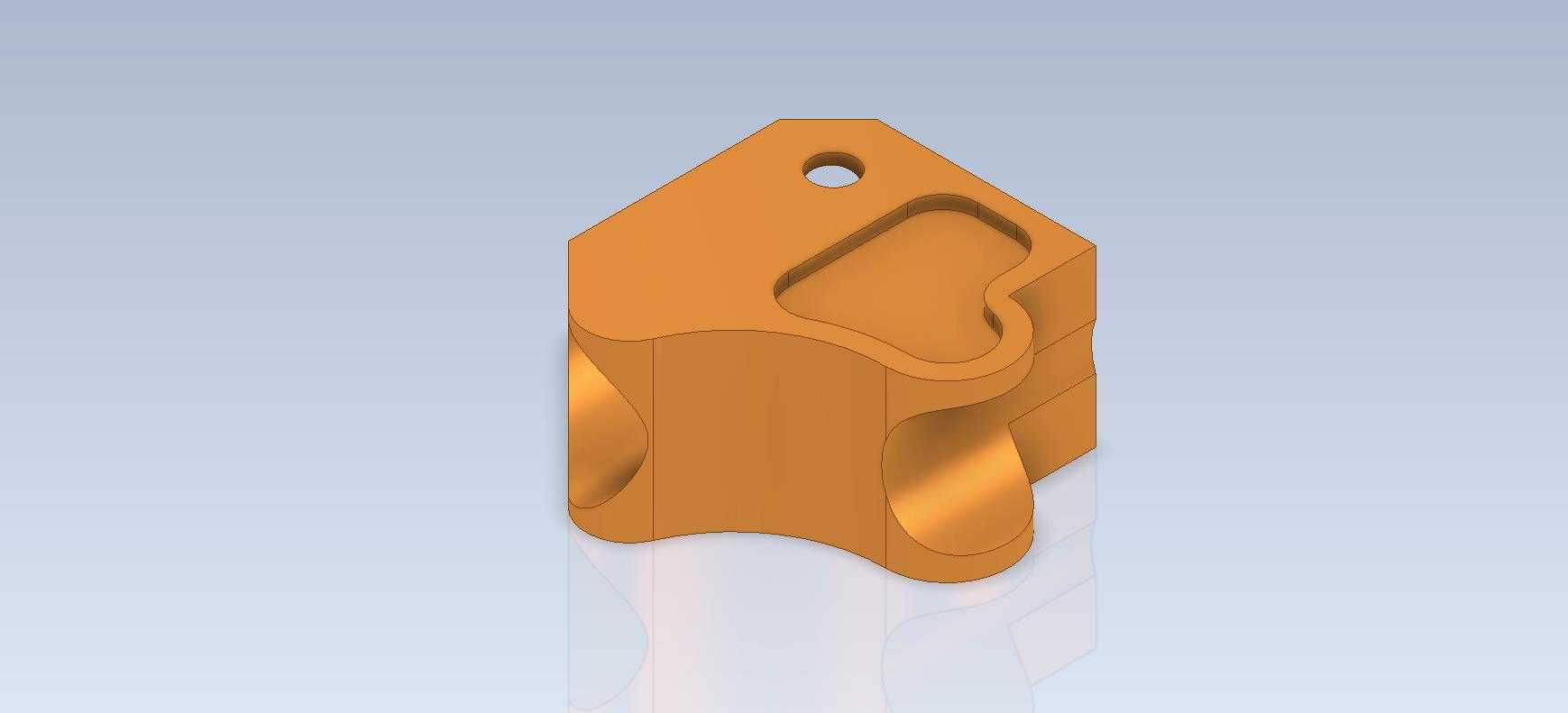

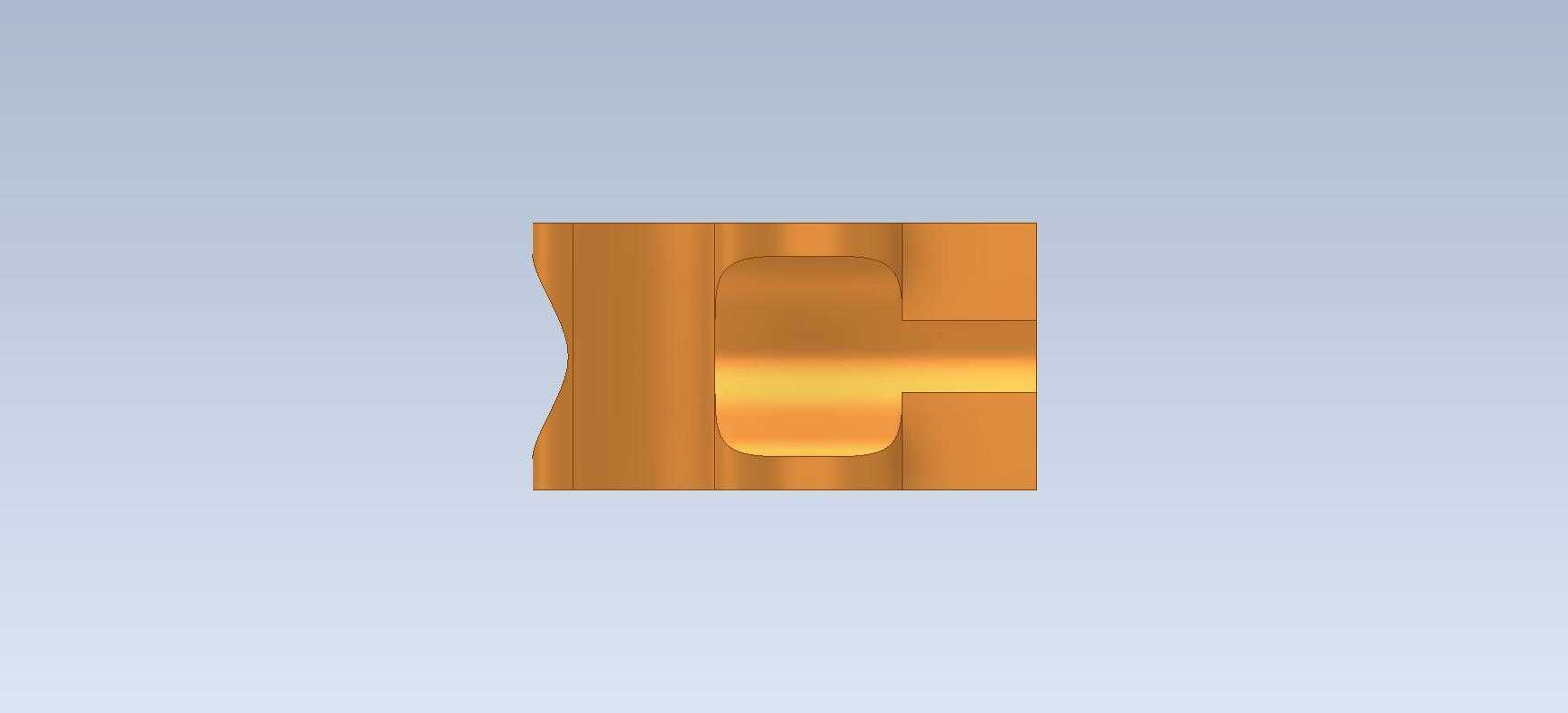

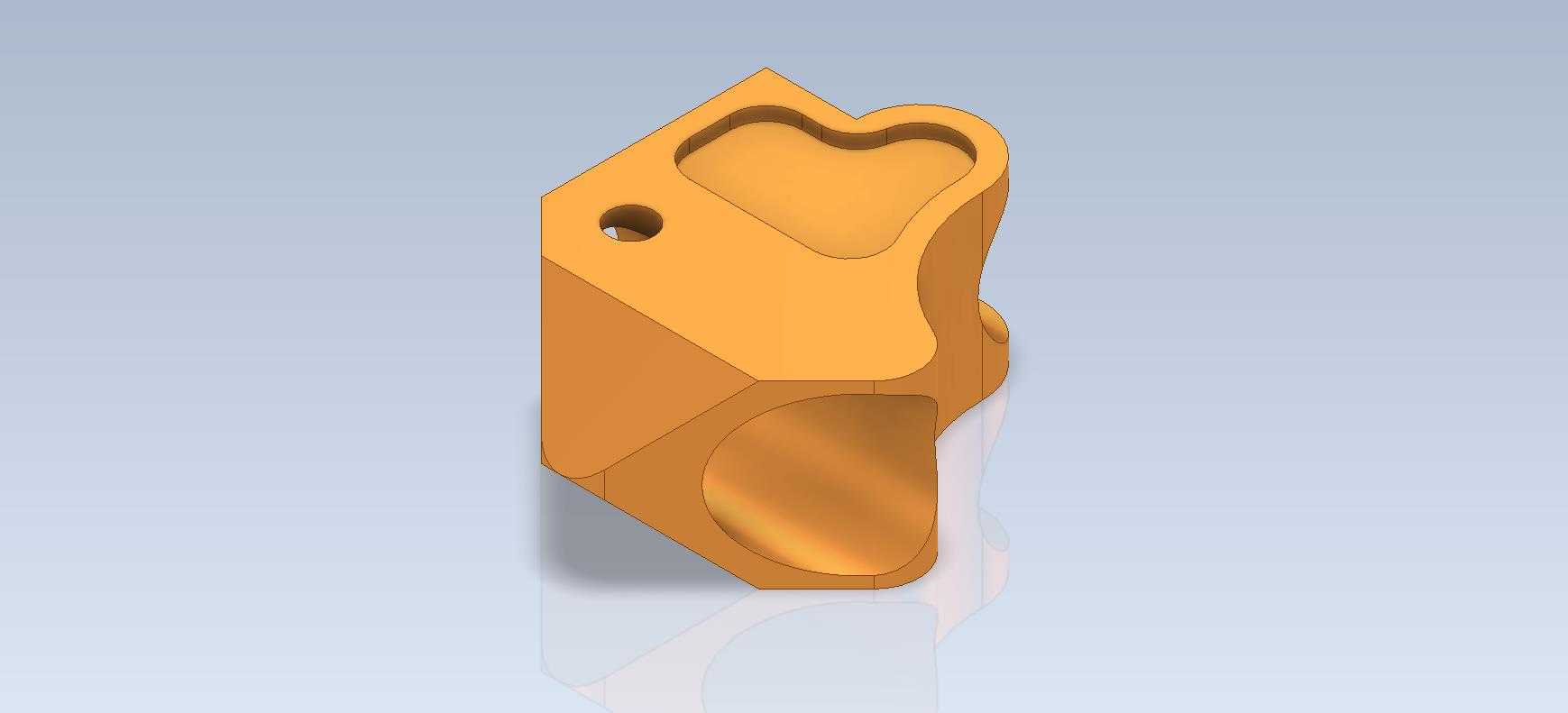

从结构功能来看，零件主体采用近似方形的实体基座作为承载核心，基座一侧设计了大直径的贯通圆孔，孔壁做了均匀的壁厚处理，孔端带有内凹的环形沉台，这个结构主要用于对接圆柱形的轴类零件或者流体管路，沉台结构可以容纳对接件的定位凸缘，保证对接后同轴度偏差控制在小范围内，避免装配后出现错位卡滞的问题；基座上方设计了异形的内凹型腔，型腔轮廓采用多段圆弧与直线相切过渡，这个型腔并非减重槽，而是用于容纳配套的异形功能块，比如小型的行程触发拨块、管路密封压块之类的嵌入式组件，型腔边缘做了微小的倒角处理，方便嵌入式组件的快速装入，避免锐边刮伤配合件的表面涂层。

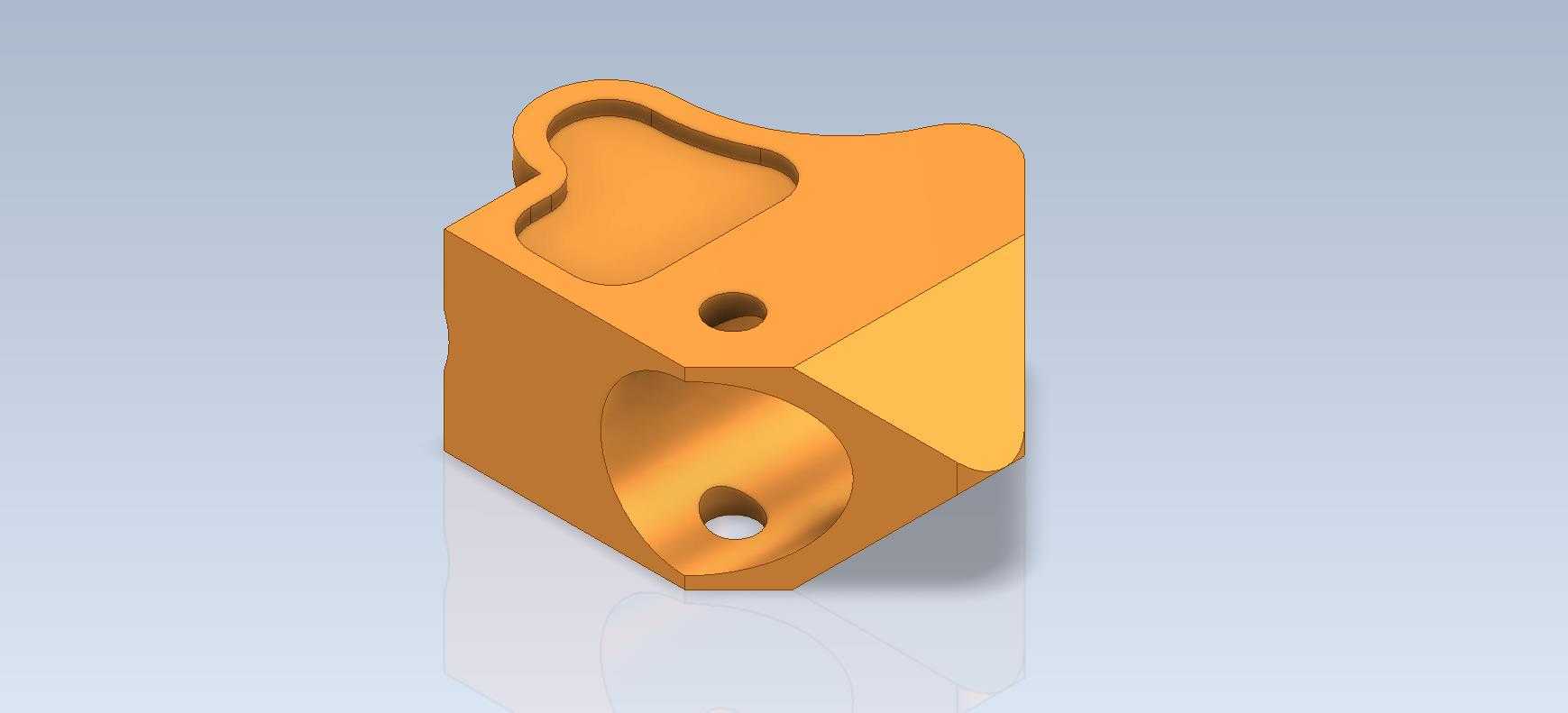

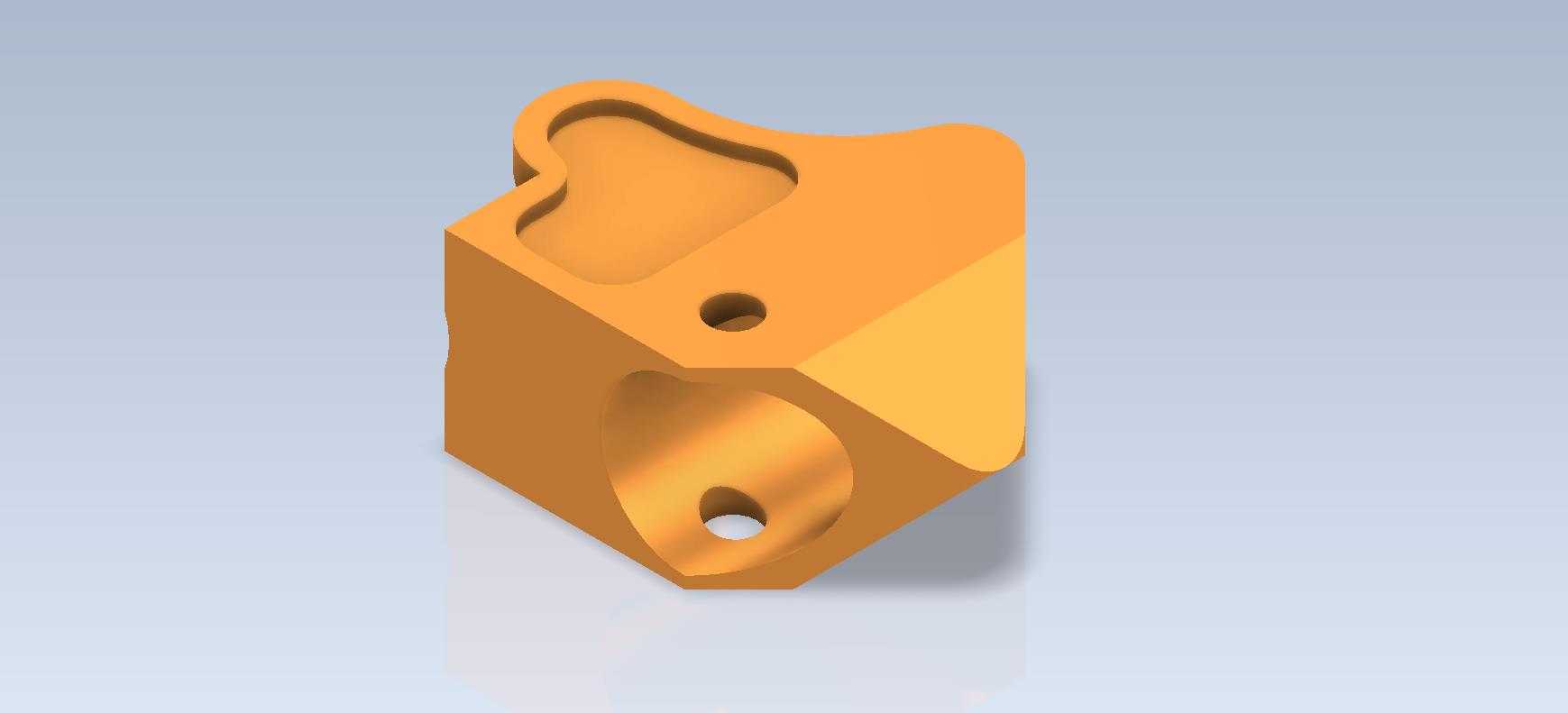

基座的斜切面上设计了一个小直径的贯通安装孔，这个孔的轴线与大圆孔的轴线呈固定夹角，主要用于穿装锁紧螺钉，从斜向将装入大圆孔的对接件锁紧，防止设备运行过程中对接件受振动影响出现轴向窜动；零件的边角处做了不同半径的圆角过渡，其中承载侧的圆角半径更大，用于分散零件受载时的应力集中，非配合面的圆角半径偏小，兼顾加工便利性与外观规整性。

设计这类零件的时候，首先要明确各个配合面的装配边界，大圆孔的内径尺寸需要和对接轴/管的外径做基孔制配合，根据使用场景选择间隙或者过渡配合公差，贯通安装孔的位置要避开大圆孔的内壁薄弱区域，保证螺钉锁紧时不会造成孔壁变形；上方的异形型腔轮廓要和嵌入式组件的外形做对应，预留0.1-0.2mm的装配间隙，方便组件装入同时不会出现过大的旷量；零件的整体外形尺寸要适配安装空间的边界，斜切面的角度要保证锁紧螺钉的安装操作空间，避免装配时螺丝刀或者扳手和周边零件产生干涉。

建模过程中需要注意多特征之间的父子关系，先绘制主体基座的草图，通过拉伸生成基础实体，再依次切除大圆孔、异形型腔、斜向安装孔，最后添加各处圆角和倒角，绘制草图的时候要保证各段轮廓的相切、同心约束完全定义，避免后续特征编辑的时候出现草图报错；做斜向安装孔的时候，可以先建立对应角度的参考基准面，再在基准面上绘制孔的草图进行切除，保证孔的轴线角度符合设计要求；圆角特征要按照先大半径后小半径的顺序添加，避免出现圆角无法生成或者局部特征变形的问题。

这类零件在实际加工的时候，多采用铝合金或者工程塑料作为毛坯，通过CNC铣削或者3D打印的方式制作，建模时预留的工艺倒角可以减少加工后的去毛刺工作量，各个配合面的尺寸精度要根据实际使用要求标注公差，非配合面可以按照自由公差处理，降低加工成本。在设备装配过程中，这类集成式连接件可以减少单独零件的数量，降低装配复杂度，同时让设备内部的结构布局更加紧凑，在小型自动化设备、桌面级实验装置、精密仪器的结构设计中应用十分广泛，掌握这类异形多特征零件的建模思路，能够为后续复杂定制化结构件的设计打下扎实的基础，建模过程中对特征顺序、约束关系、装配边界的把控，也是机械结构工程师必备的基础能力。
