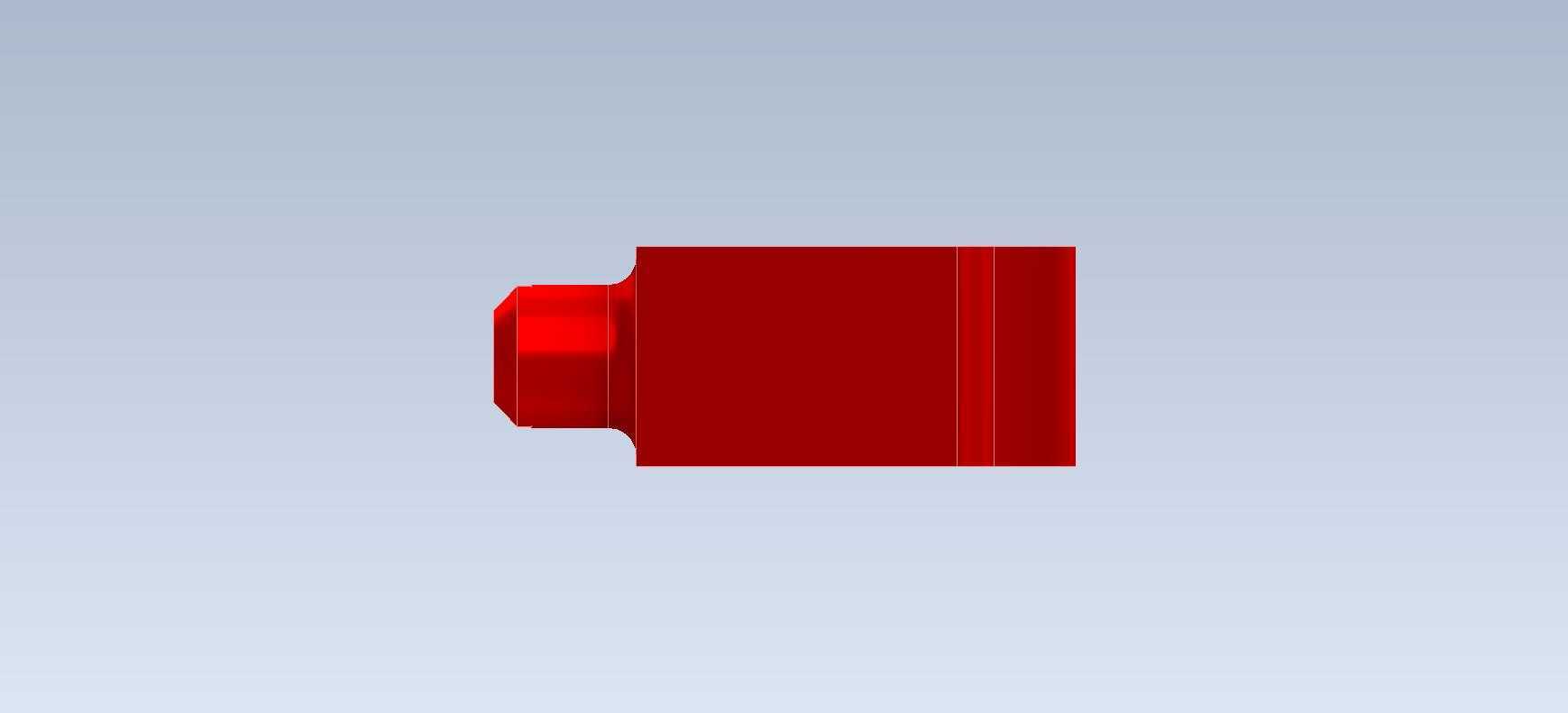

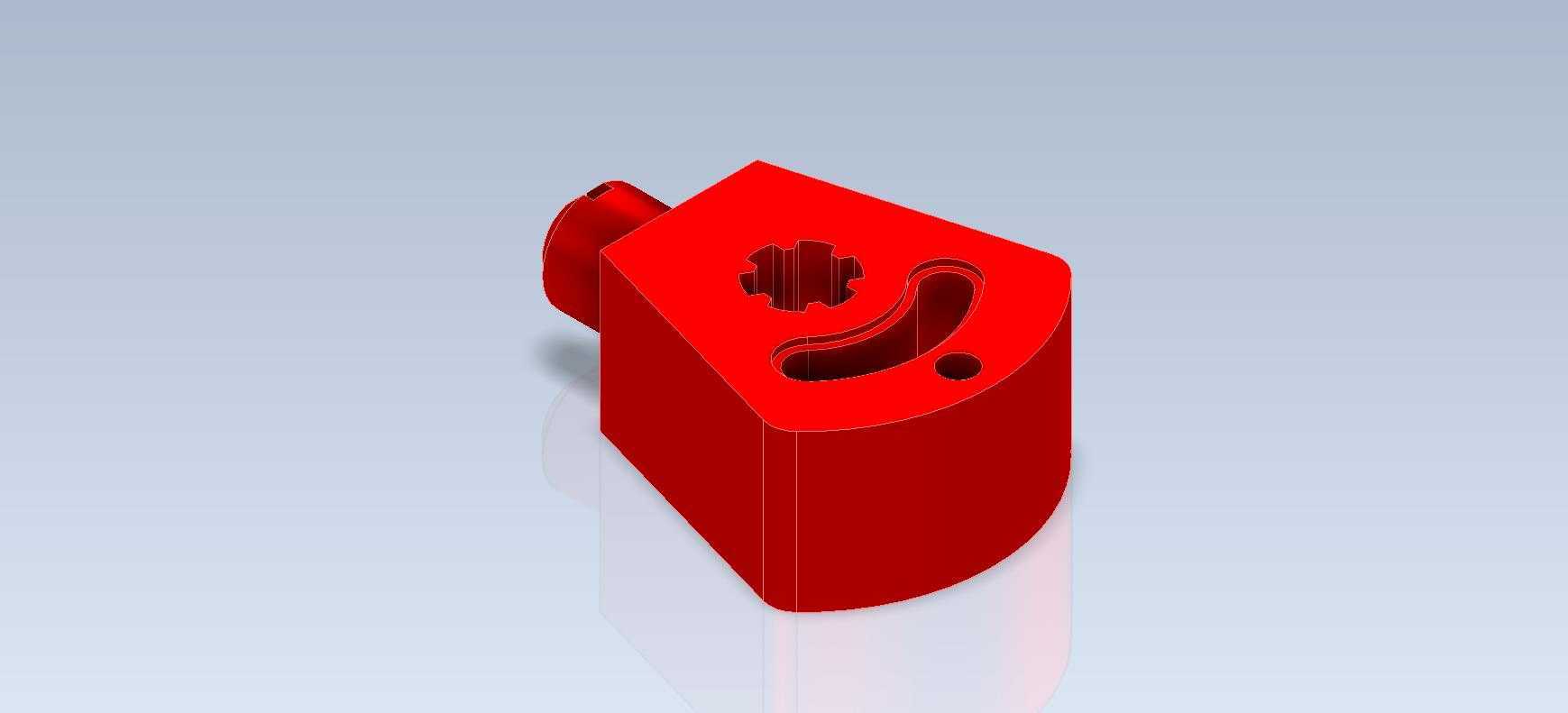

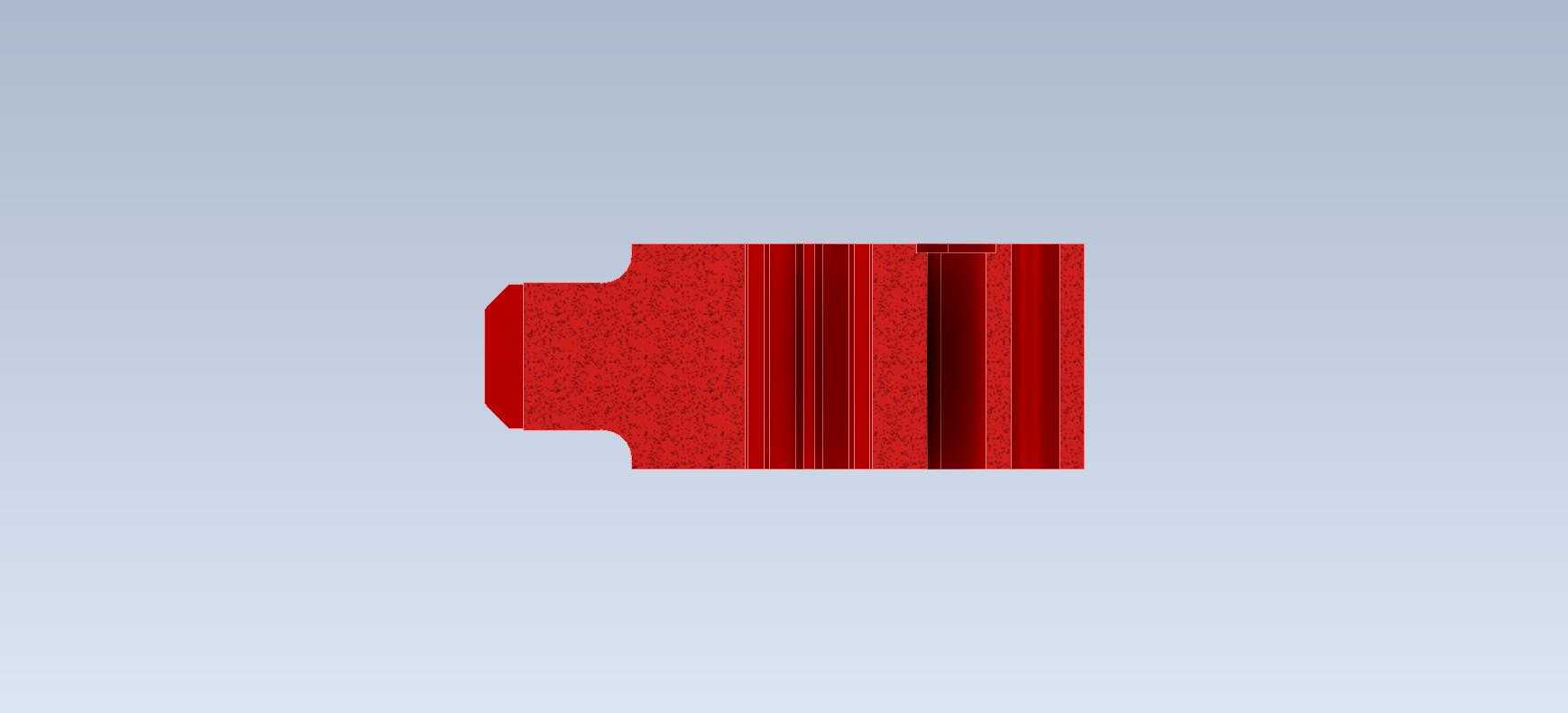

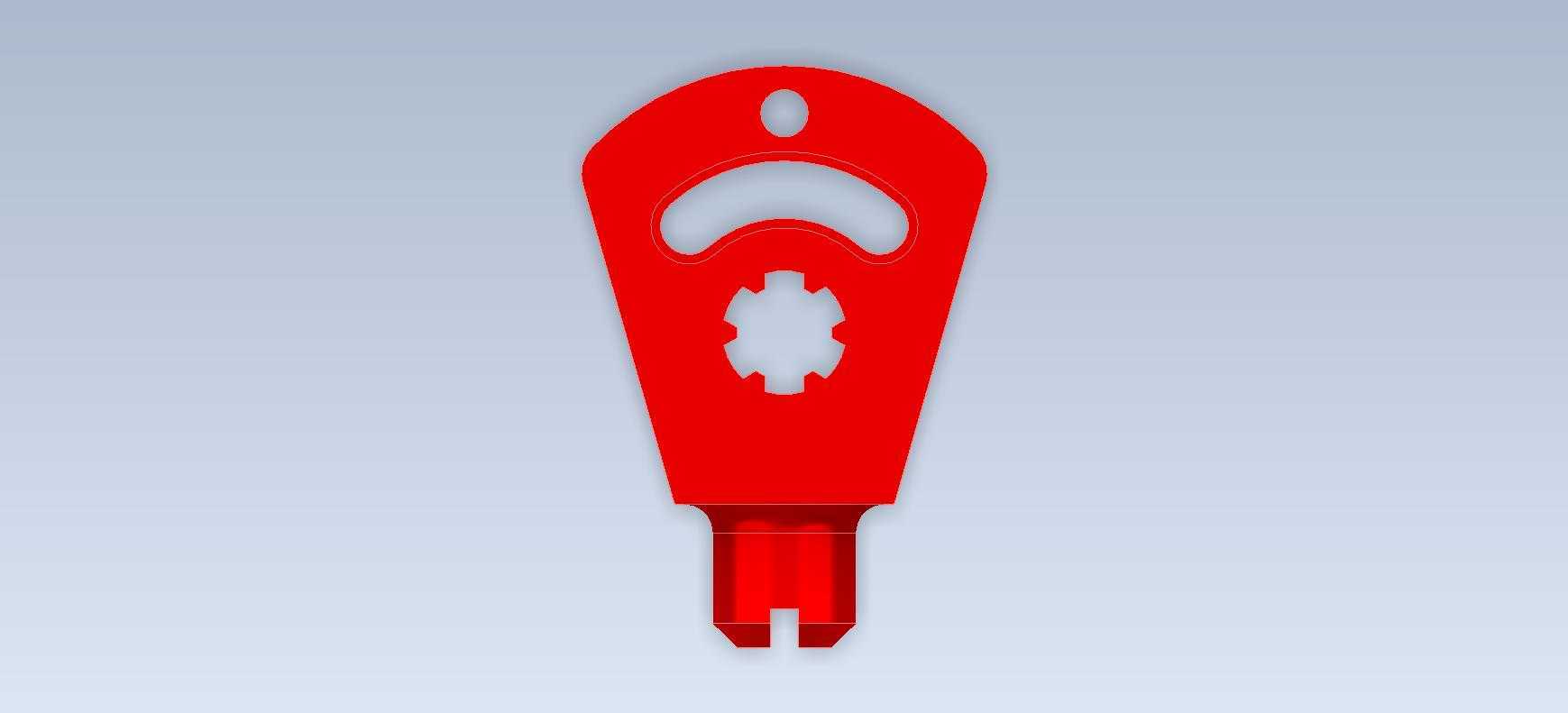

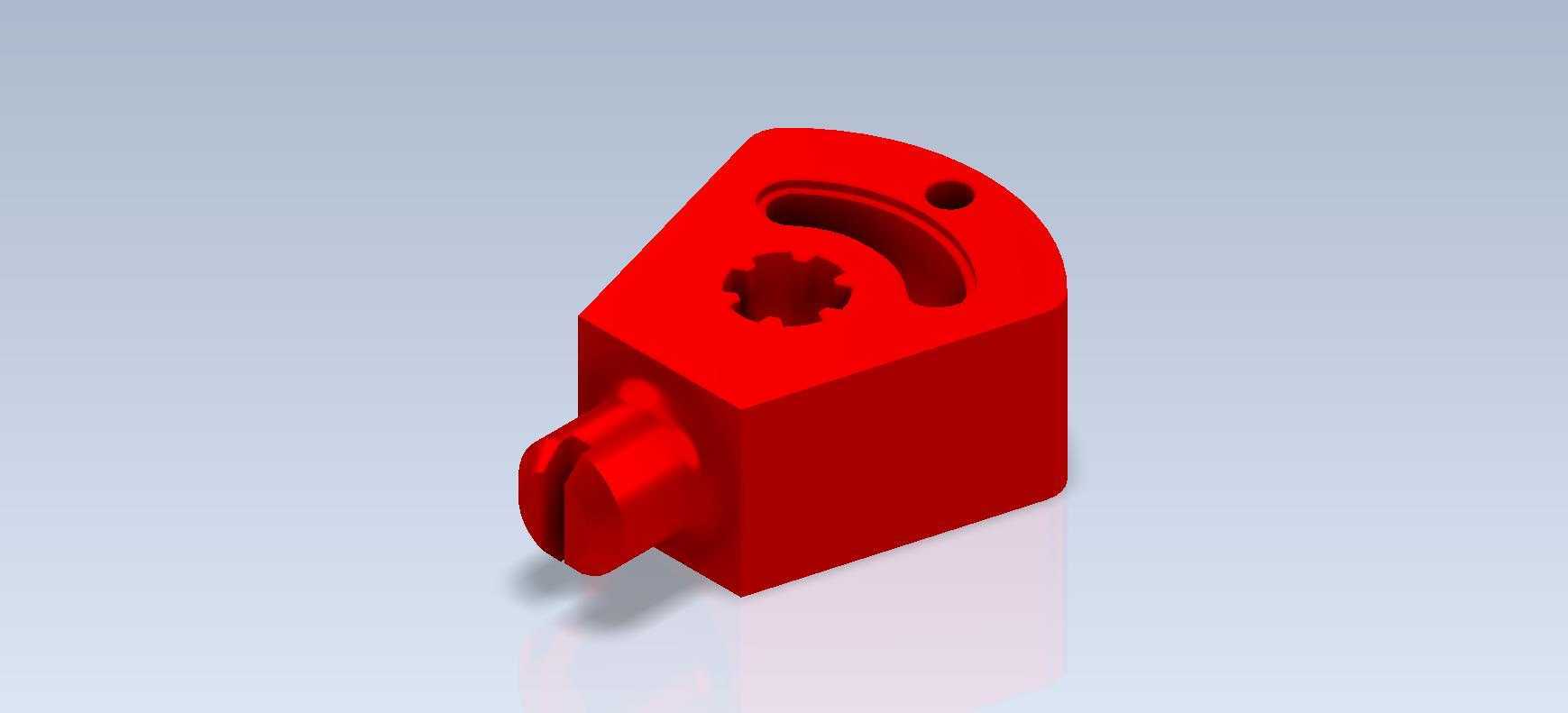

从结构细节来看,主体采用近似方块的基体做承载,上方的半圆头结构做了减重与轮廓避让设计,避免安装后与周边相邻零件发生运动干涉;顶面开设的内花键槽是核心的扭矩传递结构,齿形参数匹配常用的小模数花键轴,装配后可承受一定的交变扭矩,不会因为频繁正反转出现齿面磨损过快的问题;花键槽旁开设的弧形长槽,是行程限位结构,配合安装在机架上的限位销,可以限制该基座的转动角度范围,适配需要定角度摆动的工况需求,比如小型物料拨叉、工位切换摆杆的动作限位,不需要额外加装外置限位块,就能把摆动角度控制在设计区间内,减少整机的零件数量。这款异形连接基座在小型传动模组、桌面级工装夹具的动力传递环节应用十分广泛,日常在非标自动化设备的末端执行器快换结构、小型教具类传动演示装置里,都能见到同结构原理零件的身影。它的核心作用是作为动力输入与执行端的中间衔接载体,一端承接驱动轴的扭矩输入,另一端通过端部的开槽结构完成与外接执行件的卡接固定,避免传动过程中出现相对滑移,保障扭矩传递的同轴度与稳定性。

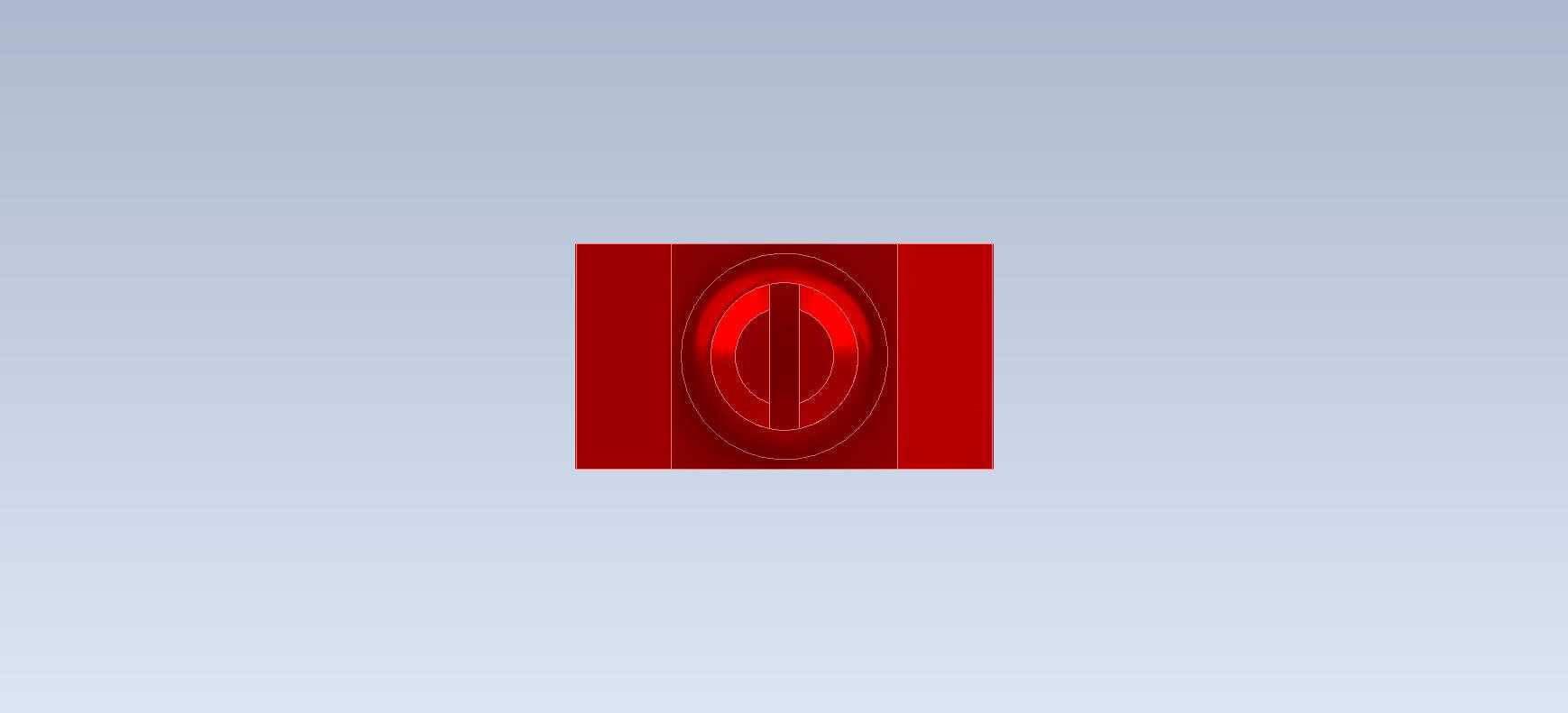

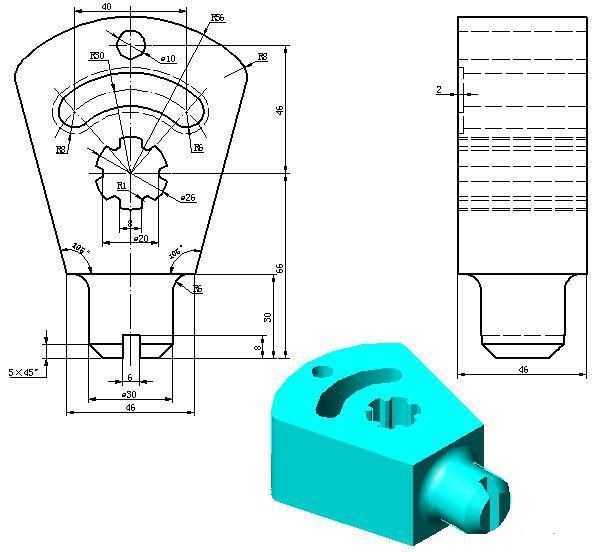

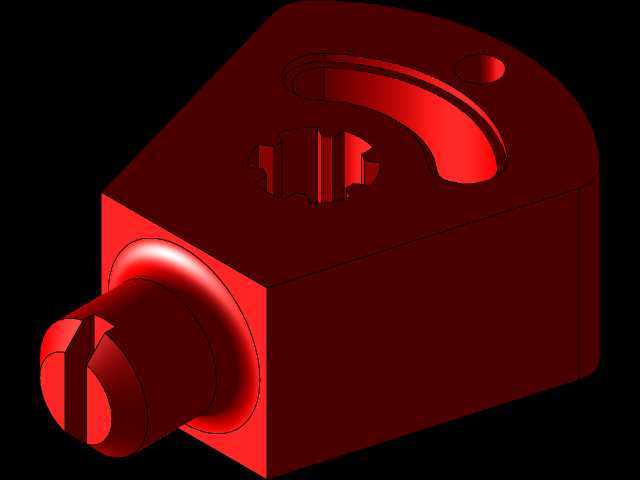

侧面伸出的带开槽凸轴是输出连接端,开槽结构为弹性卡接设计,外接的执行件可以直接卡入槽内完成快速装配,不需要额外的紧固件做轴向固定,在需要频繁更换执行端头的教学演示、快速换型工装场景里,能大幅缩短换件调整的时间。设计这款零件的时候,首先要明确安装边界的尺寸约束:基体方块的长宽尺寸要匹配安装座的内孔公差,保证装配后不会出现径向晃动;半圆头的外圆半径要小于周边运动件的最小避让距离,避免转动过程中出现剐蹭;侧面凸轴的伸出长度要根据外接执行件的厚度确定,保证卡接后执行件的端面与基体端面贴合,不会出现悬臂过长导致的受力变形。花键槽的设计要优先考虑扭矩传递需求,小模数花键的齿根圆角要做合理处理,避免应力集中导致齿根断裂,毕竟这类零件经常要承受频繁的启停冲击,应力集中位置很容易成为疲劳失效的起点。弧形长槽的两端要做圆弧过渡,槽宽与限位销的直径采用间隙配合,间隙量控制在0.1mm到0.2mm之间,既保证摆动过程顺畅无卡滞,又不会因为间隙过大导致摆动角度出现超差。侧面凸轴的开槽宽度要根据材料的弹性变形量确定,保证卡接时有足够的抱紧力,同时不会因为反复拆装出现开槽根部的开裂,开槽根部要做止裂孔设计,分散应力集中。
实际建模过程中,要重点关注各个特征的工艺合理性:所有的棱边都要做0.2mm到0.5mm的倒角处理,避免加工后出现锋利的锐边,同时也能减少热处理过程中的应力集中;花键的齿形精度要满足传动要求,建模时要保证齿形的渐开线轮廓准确,避免后续加工出来的零件与花键轴装配出现卡滞;各个安装面的平面度要控制在合理公差范围内,保证装配后贴合紧密,不会出现装配应力。这类零件常采用工程塑料或者粉末冶金材料加工,部分受力较大的工况也会采用铝合金阳极氧化处理,红色的外观处理一方面是做工位标识,区分不同功能的同规格零件,另一方面也能在设备维护时快速识别零件的安装位置,减少检修的排查时间。
在安装适配方面,这款基座的安装孔位(半圆头上的小孔)要与安装座的定位销对齐,保证装配后的同轴度,安装时要注意花键槽与驱动轴的对齐,避免硬敲硬砸导致花键齿变形;日常维护时要定期检查花键齿面的磨损情况,以及弧形槽与限位销的配合间隙,当间隙超过设计允许值时要及时更换零件,避免出现动作超差导致的设备故障。从结构优化的角度来看,这款零件的基体内部可以根据受力情况做适当的掏空处理,在保证结构强度的前提下降低零件重量,减少转动过程中的惯量,提升传动响应速度,尤其是在高速摆动的工况下,降低转动惯量能有效减少驱动端的负载,提升设备的运行稳定性。
