该零件为电源变压器配套的轴向连接定位构件,主要应用于中小功率工频电源变压器的内部绕组支撑与外部接线端的过渡衔接场景,在各类工业控制电源、小型设备供电模块的变压器装配环节中承担定位、导向与绝缘隔离的结构功能。从实际使用场景来看,这类轴套类构件通常安装在变压器绕组骨架与外部接线端子的衔接位置,一方面为绕组引出线提供规整的穿行走线通道,避免引线在长期振动工况下与金属壳体发生摩擦破损,另一方面通过自身的阶梯轴结构实现绕组骨架与安装基座的同轴定位,抵消变压器运行过程中硅钢片磁致伸缩带来的微小振动偏移,保证绕组与铁芯的装配同轴度始终处于设计公差范围内。

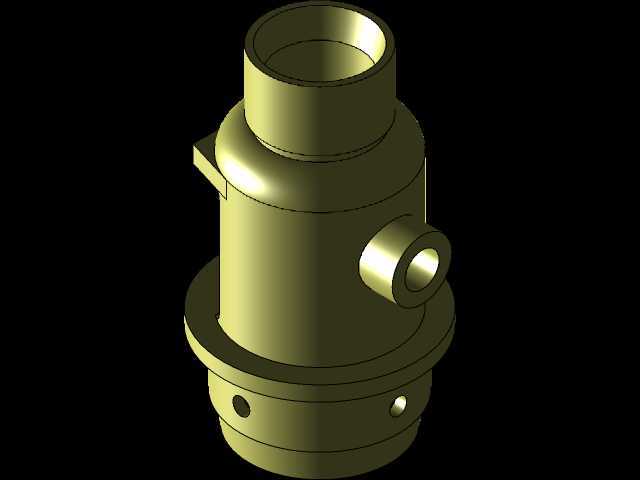

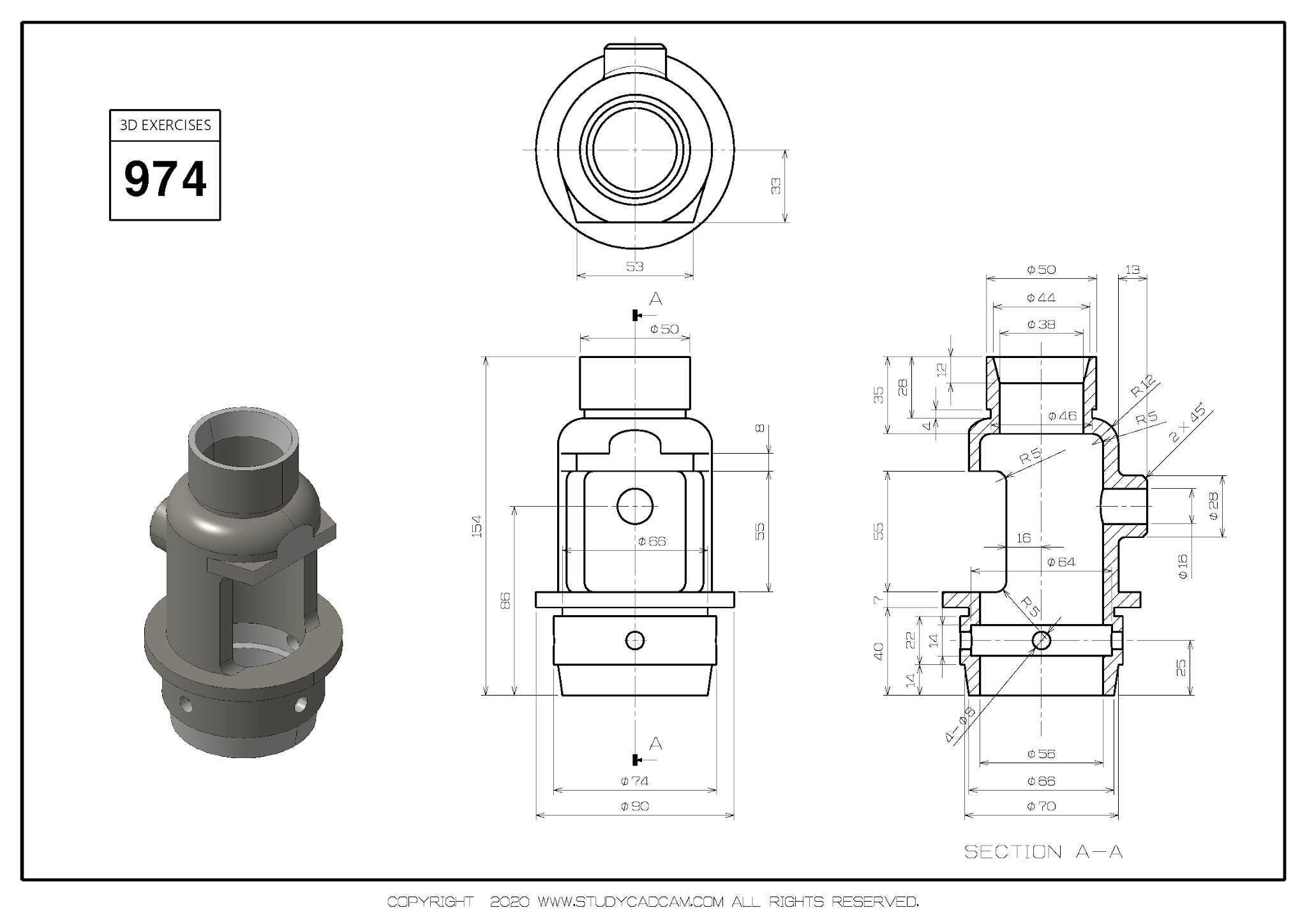

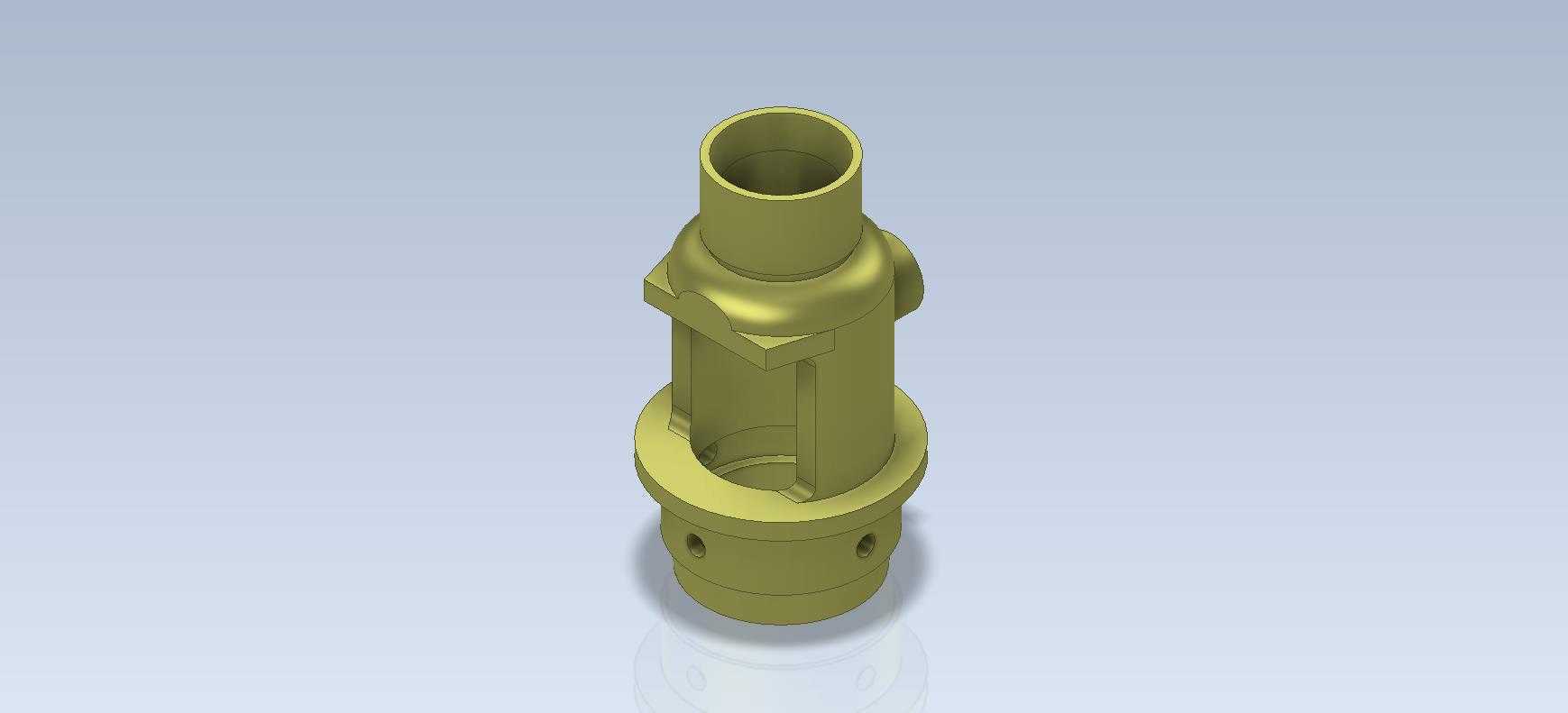

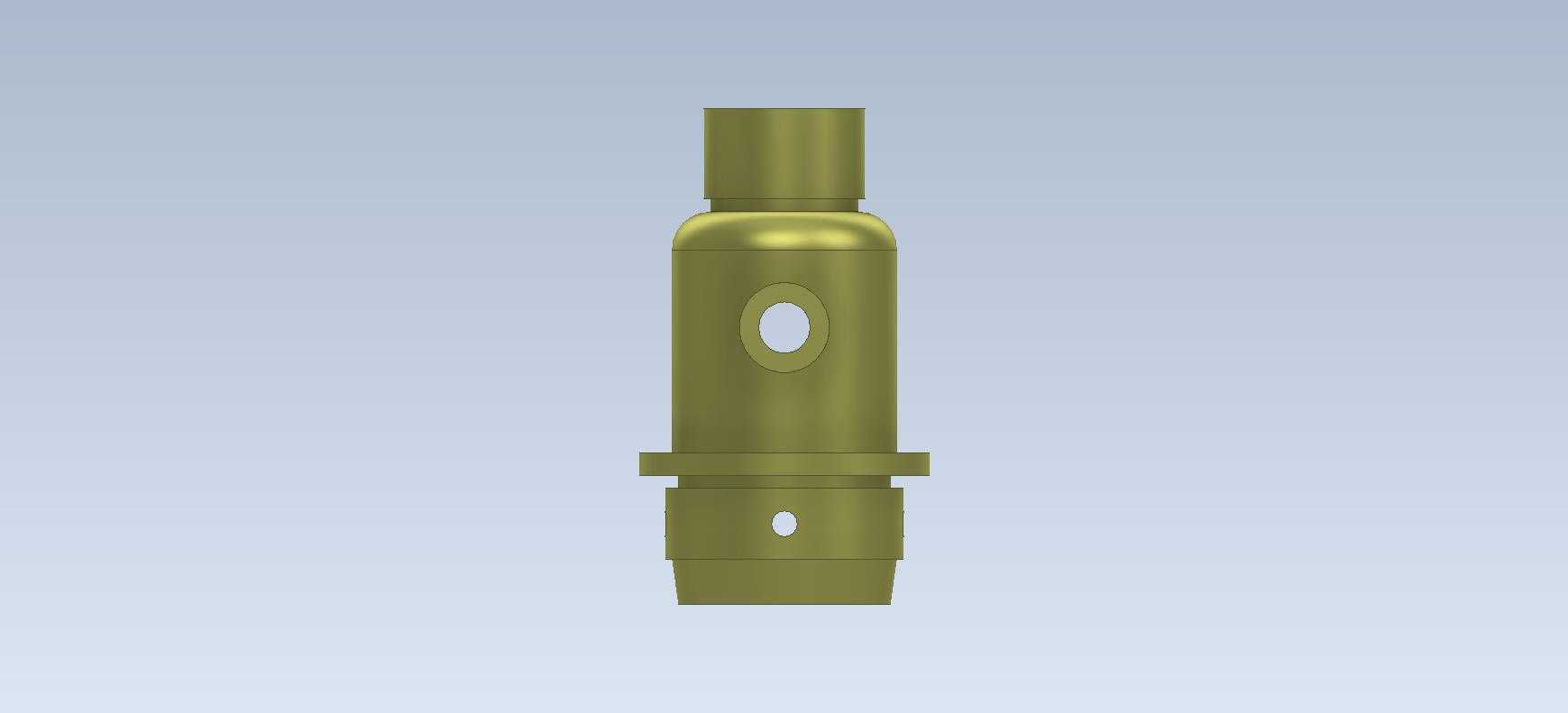

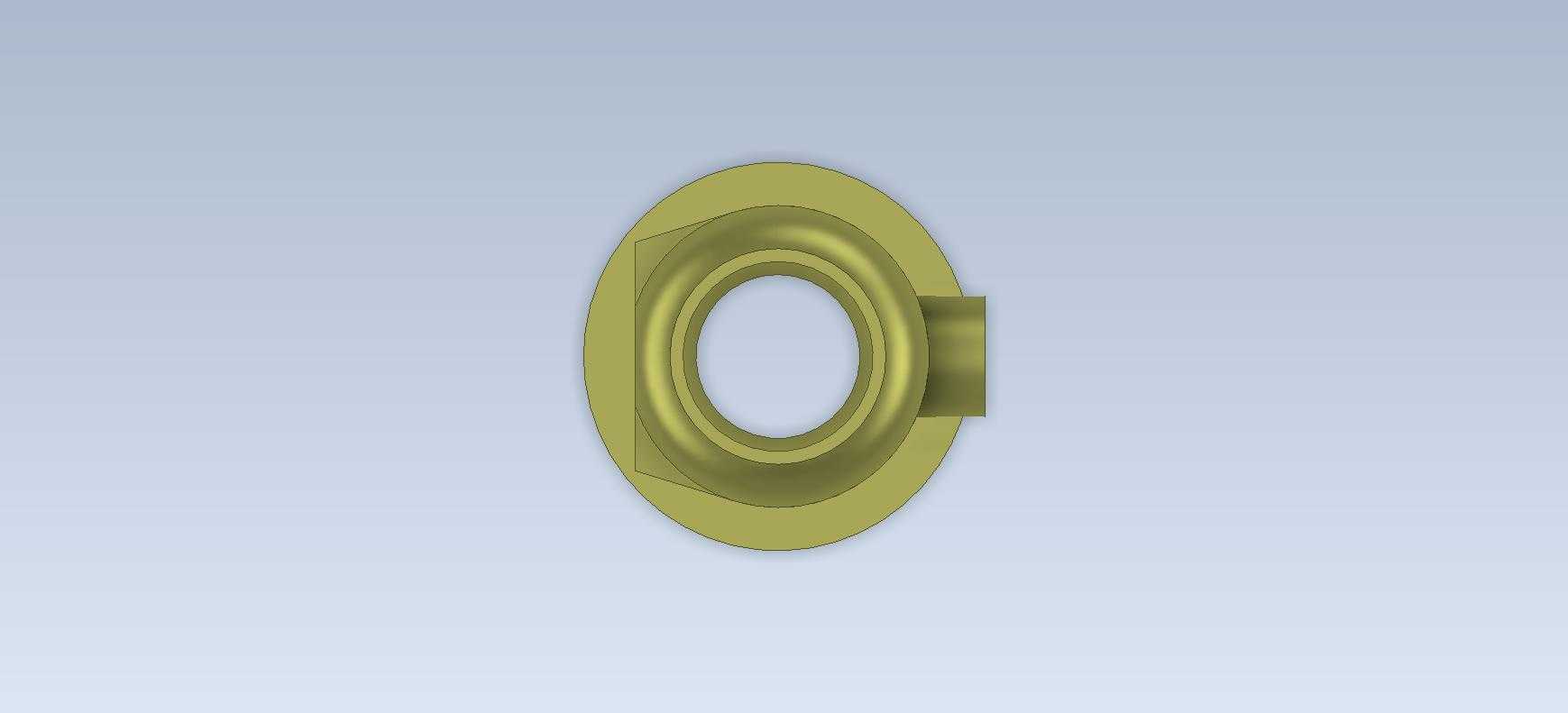

从功能特性上看,该零件采用阶梯式中空轴结构设计,上端小直径段为引线导向通道,内壁做光滑过渡处理,无锐边毛刺,可避免穿线过程中划伤导线绝缘层;中部设置的周向凸台为轴向定位面,装配时该端面与变压器骨架的定位沉台紧密贴合,承担轴向限位作用,凸台上对称分布的两个侧凸耳为周向防转结构,可卡入骨架对应的卡槽内,避免长期运行过程中轴套受引线拉扯发生周向转动,导致引线扭曲受力;下端大直径法兰盘为安装基准面,法兰盘上均匀分布的两个径向小孔为安装固定孔,可通过销钉或小规格螺丝将整个构件固定在变压器的安装基座上,法兰盘下端面做平面度公差控制,保证安装后与基座的贴合间隙不超过0.05mm,避免出现装配倾斜导致的引线走位偏差。
设计思路上,该零件优先考虑了变压器装配的工艺性与长期运行的可靠性,整体采用对称式结构布局,所有转角位置均做R0.5-R1的圆角过渡,既避免了注塑或金属压铸成型过程中的应力集中问题,也减少了零件在装配过程中对操作人员的划伤风险。中空通道的直径设计充分考虑了常规电源变压器引出线的线径规格,预留了足够的穿线余量,可同时容纳3-4根不同线径的引出线穿过,同时通道内壁的光滑度要求达到Ra1.6,降低穿线时的摩擦阻力。中部防转凸耳的尺寸与骨架卡槽采用间隙配合设计,配合公差控制在H7/h6,既保证装配时可以顺利卡入,又不会出现过大的配合间隙导致的周向窜动。下端法兰的固定孔位置做了沉台设计,安装后螺丝头部不会突出法兰端面,保证整个构件安装后与基座完全贴合,不会出现局部凸起影响后续外壳装配。
从外形尺寸与安装边界来看,该零件总高度控制在适配常规50-100VA容量电源变压器的安装空间范围内,最大外径位于下端法兰位置,安装时所需的径向操作空间不超过法兰外径的1.2倍,轴向安装空间仅需预留零件总高度加0.5mm的装配余量即可,不会额外占用变压器的整体安装空间。零件的中空通道上下端做了倒角处理,上端倒角方便引线穿入,下端倒角可避免与基座安装孔的锐边发生干涉。所有配合面的尺寸公差均按照IT7级精度设计,非配合面尺寸公差按照IT10级控制,既满足装配精度要求,又不会过度提高加工成本,适配批量注塑或压铸成型的生产工艺。在实际选型应用中,该构件可直接适配对应安装尺寸的EI型、CD型铁芯电源变压器,无需额外修改骨架或基座结构,装配时仅需将轴套对准骨架定位孔卡入,再通过下端法兰的固定孔锁紧即可,整个装配过程无需复杂工装,单工位装配耗时不超过10秒,可有效提升变压器的批量装配效率。同时该结构的设计充分考虑了不同使用环境的适配性,若采用绝缘工程塑料加工,可直接满足变压器的电气绝缘要求,若采用金属材质加工,可在表面做绝缘涂层处理,同样能满足安规要求,适配不同成本档位的电源变压器生产需求。
- 上一篇:带内凹异形腔体的块状结构练习构件
- 下一篇:阶梯式凹凸组合几何实体练习构件
- 全部评论(0)
- 模板大小: 981.76 KB
- 售价:5金币
- 下载次数: 21
- 系统要求: Rendering,Autodesk Inventor,Other
- 软件分类: 变压器/电感器
