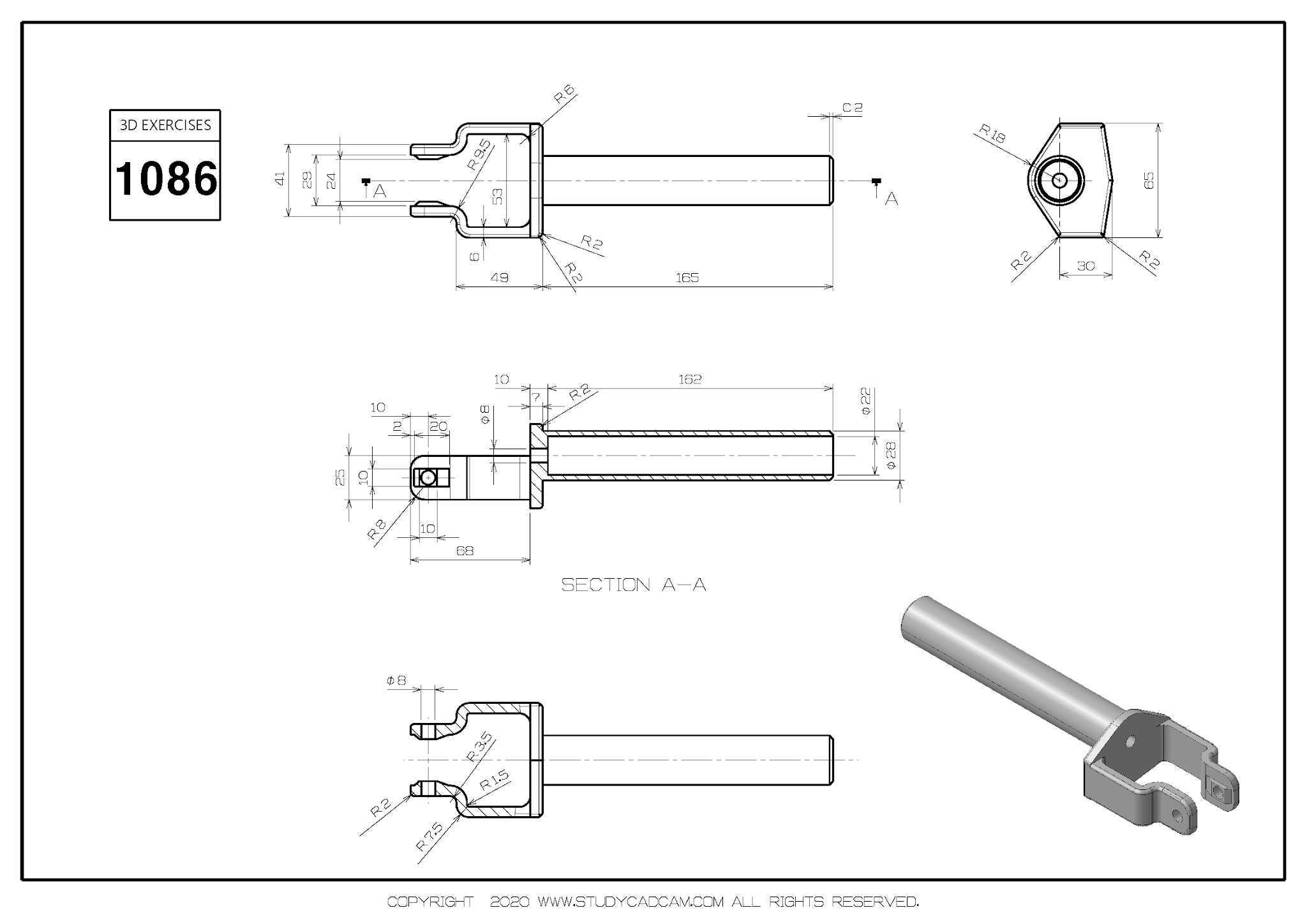

叉座式长轴连接构件三维结构设计

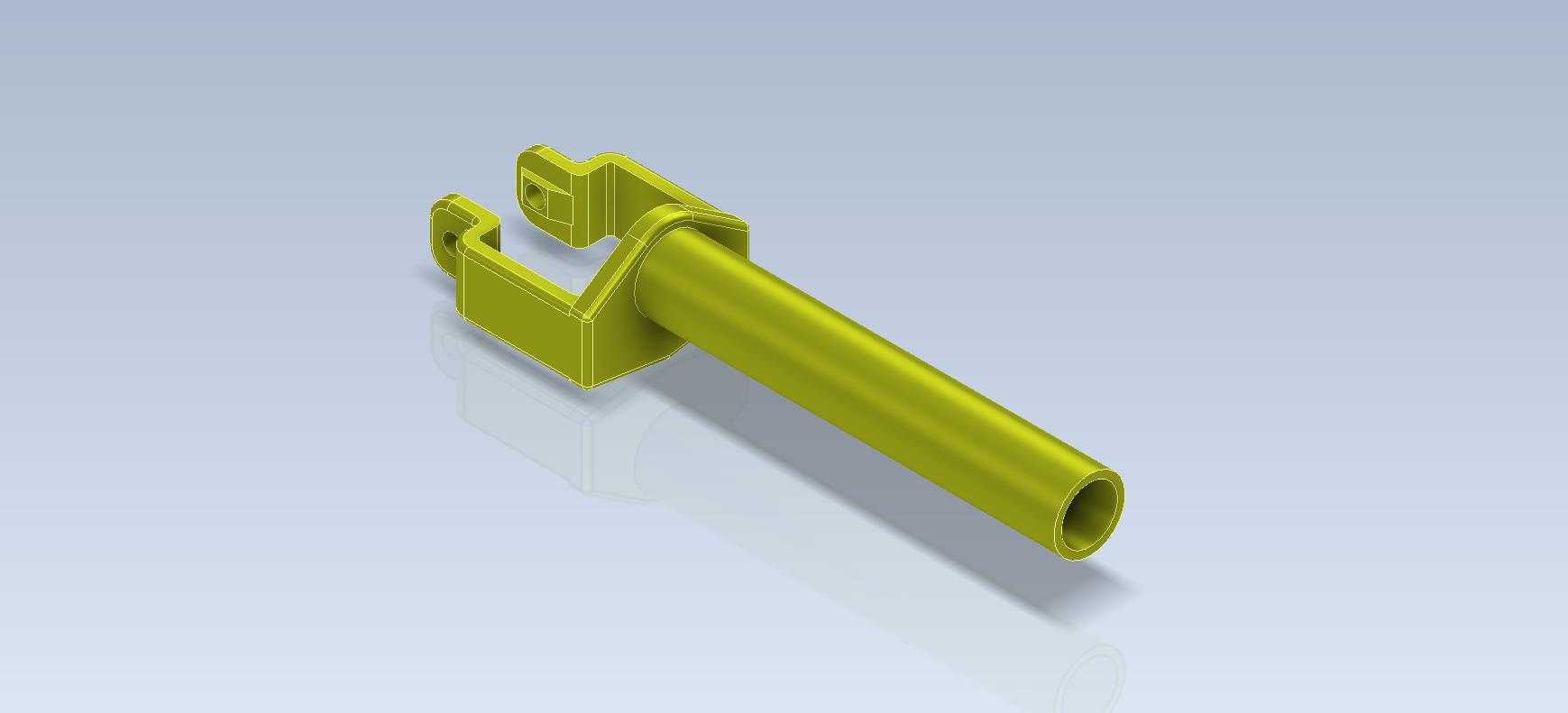

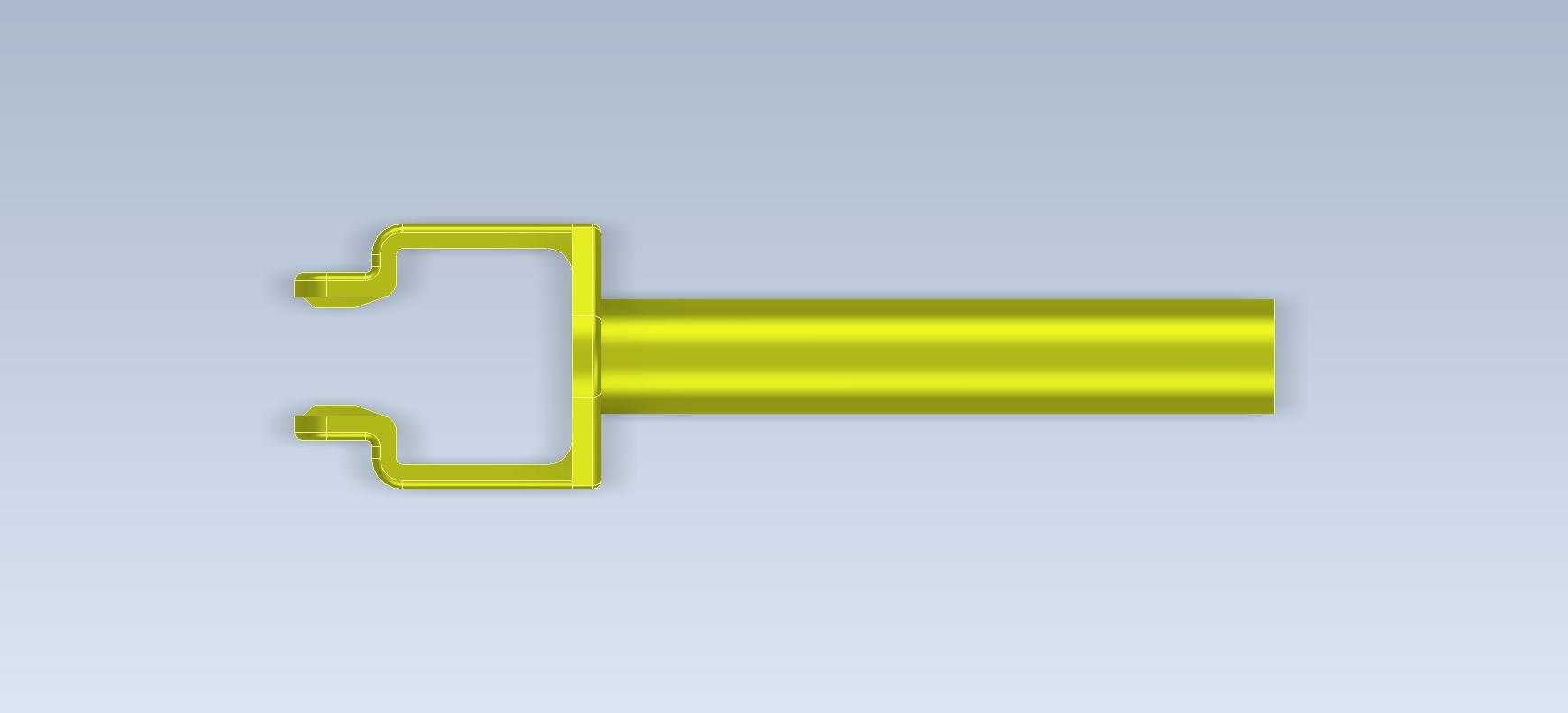

　　该构件属于机械传动系统中的典型连接类零件，整体采用长杆加叉型座的一体化结构设计，主要用于需要实现轴向力传递同时具备端部铰接连接需求的设备场景中，常见于轻工自动化输送线、小型工装夹具的动作执行端、农用小型机具的连杆传动部位，也可作为教学演示类的基础机械结构实训案例使用。从结构功能来看，长圆柱杆段为主要的承力与导向部分，外圆表面需满足一定的尺寸精度与粗糙度要求，可与配套的轴套、直线轴承类零件配合实现直线往复滑动，或是与带座轴承配合实现定轴回转运动，杆部的长度尺寸根据安装跨距设计，需保证在最大行程位置下仍有足够的支撑长度，避免出现悬臂过长导致的卡滞或变形问题。

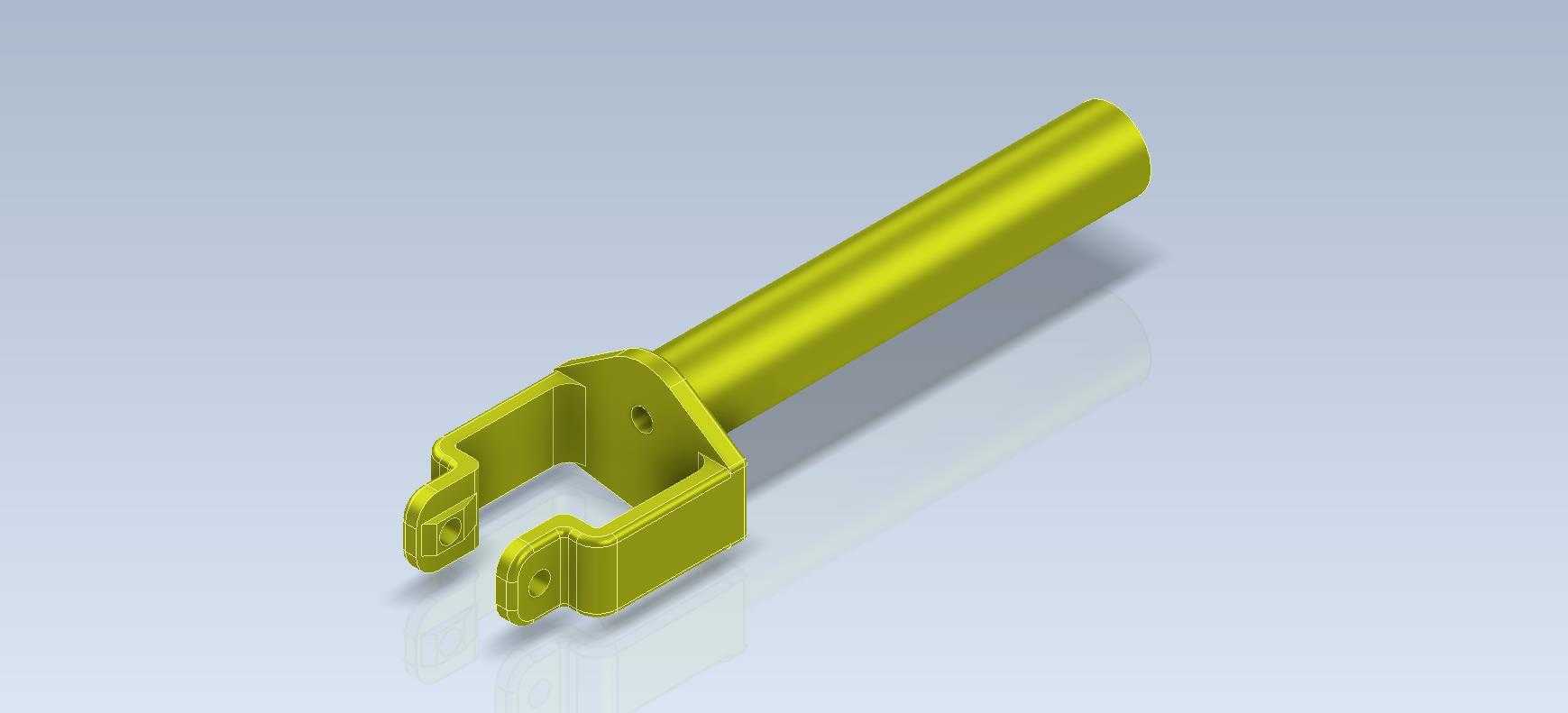

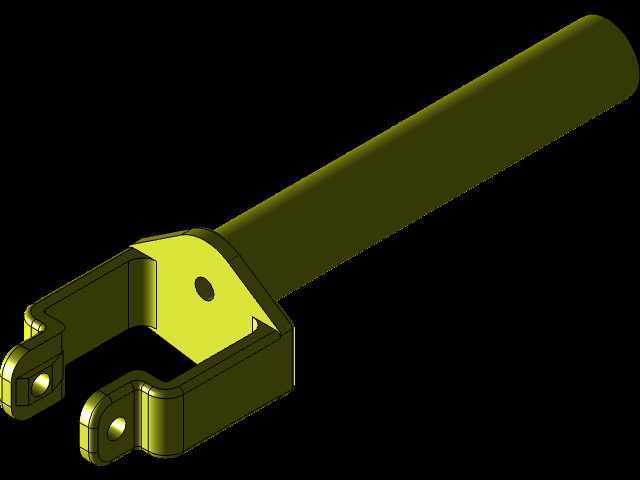

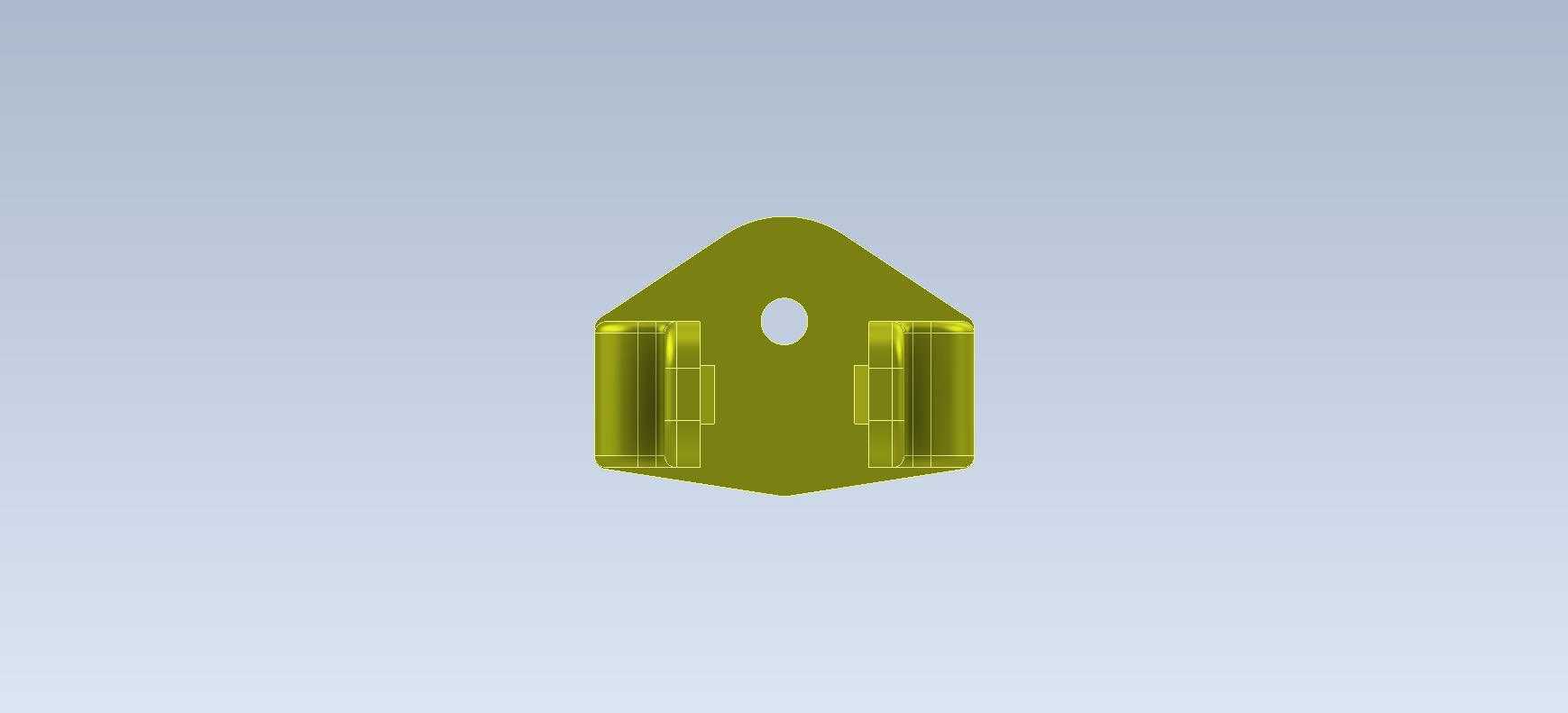

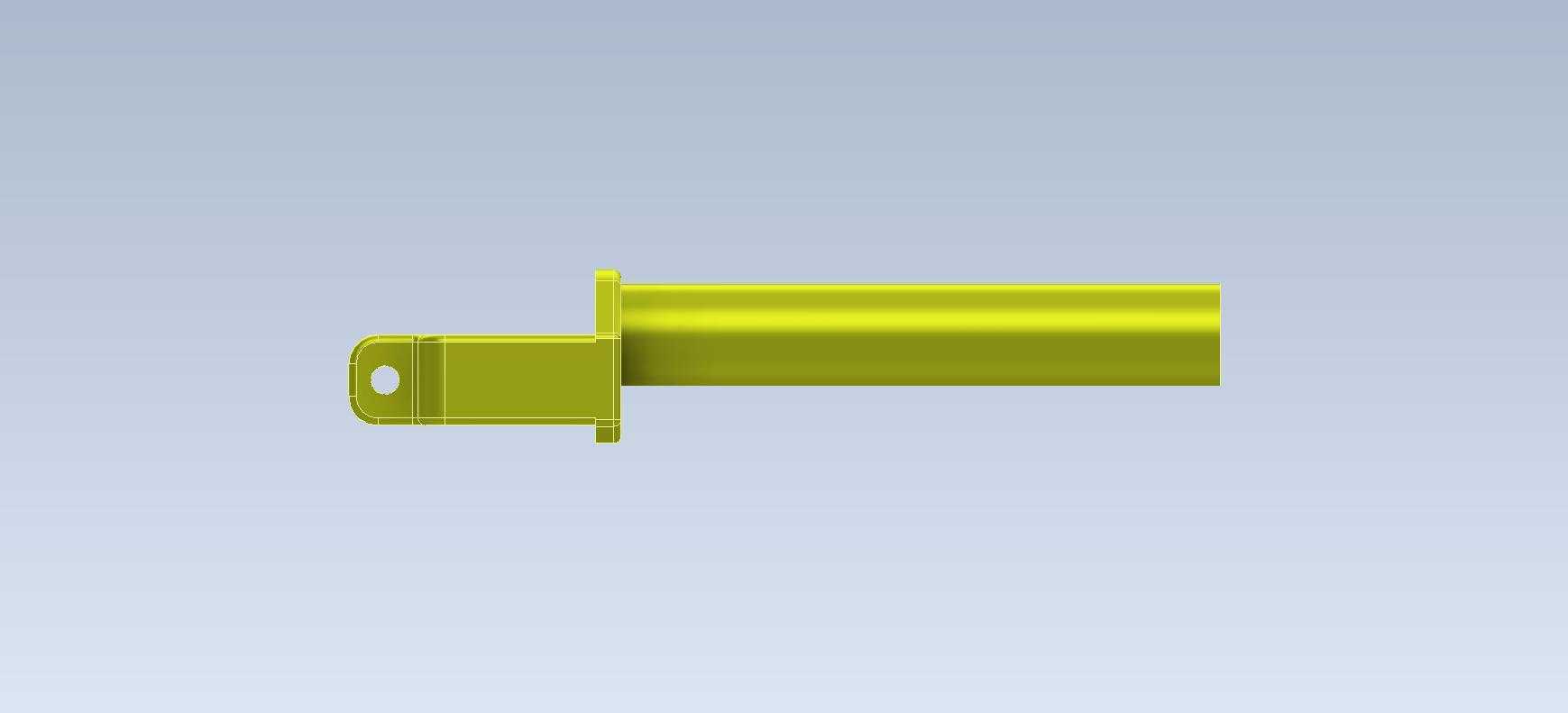

　　端部的叉型座结构为连接端，两个平行的叉耳上开有同轴的安装孔，用于穿装销轴与被连接件实现铰接，铰接结构可补偿一定的安装角度偏差，抵消传动过程中产生的径向偏载，避免杆部承受额外的弯曲应力；叉耳的厚度与孔位间距经过受力校核，可满足额定载荷下的抗剪切、抗挤压强度要求，叉座与长杆的衔接位置做了圆弧过渡处理，消除应力集中隐患，避免交变载荷下过渡位置出现疲劳断裂。设计过程中优先考虑了零件的加工工艺性，整体结构无复杂曲面与深腔结构，长杆段可采用圆钢直接车削加工成型，叉座部分可通过铣削加工完成耳片与槽口的加工，安装孔可采用钻铰工艺保证同轴度要求，适合小批量机加工生产，也可根据使用场景选用不同材质，常规载荷下选用45号钢调质处理即可满足强度需求，有耐腐蚀要求的场景可更换为不锈钢材质，有轻量化需求的场景也可采用铝合金硬质阳极氧化处理。

　　安装边界方面，长杆段的外径为统一基准尺寸，配套的支撑件内孔需与该尺寸采用间隙配合，保证运动顺畅无卡滞；叉座部分的最大外宽尺寸需小于安装空间的槽口宽度，保证铰接摆动时无结构干涉，销轴孔的中心高尺寸需与对接零件的安装孔中心高保持一致，避免装配后出现别劲问题；零件装配后需保证铰接部位转动灵活，无轴向窜动，杆部滑动或回转时无径向跳动超差问题。这类叉座长轴构件在实际应用中往往作为传动链路的中间传力件，不直接承担动力输出功能，但对整套机构的动作稳定性有直接影响，设计时除了强度校核外，还需考虑使用环境的防护需求，若用于多粉尘工况，杆部需增加防尘套结构避免磨粒进入配合面造成磨损，若用于户外潮湿工况，表面需做镀锌或喷塑处理提升防锈能力。

　　从建模逻辑来看，该零件采用参数化建模思路，以杆部轴线为主要设计基准，叉座的对称面与杆部轴线重合，所有孔位、端面的尺寸均以该基准为参照标注，方便后续根据不同的安装需求调整杆长、叉耳间距、孔径等参数，无需重新绘制整体结构，可快速衍生出同系列不同规格的零件模型，提升设计复用率。
