带双耳支座的腰型槽安装基座结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867699
  • 带双耳支座的腰型槽安装基座结构设计
  • 带双耳支座的腰型槽安装基座结构设计
  • 带双耳支座的腰型槽安装基座结构设计
  • 带双耳支座的腰型槽安装基座结构设计
  • 带双耳支座的腰型槽安装基座结构设计
  • 带双耳支座的腰型槽安装基座结构设计
  • 带双耳支座的腰型槽安装基座结构设计

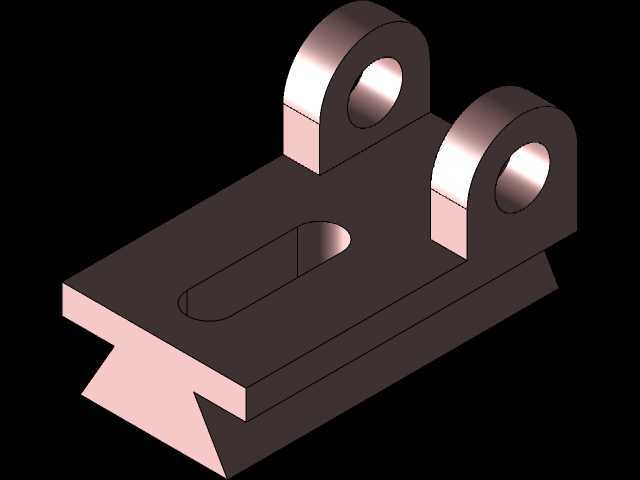

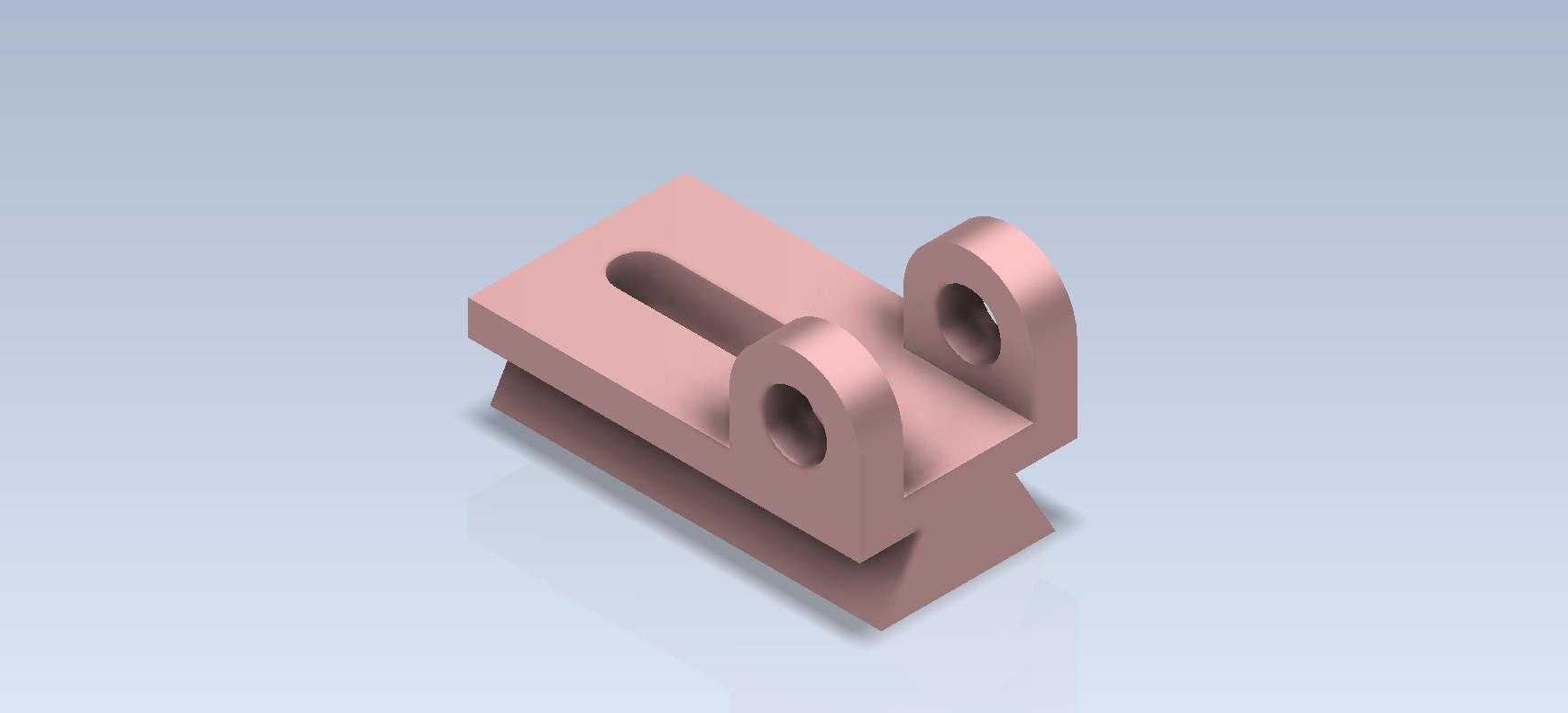

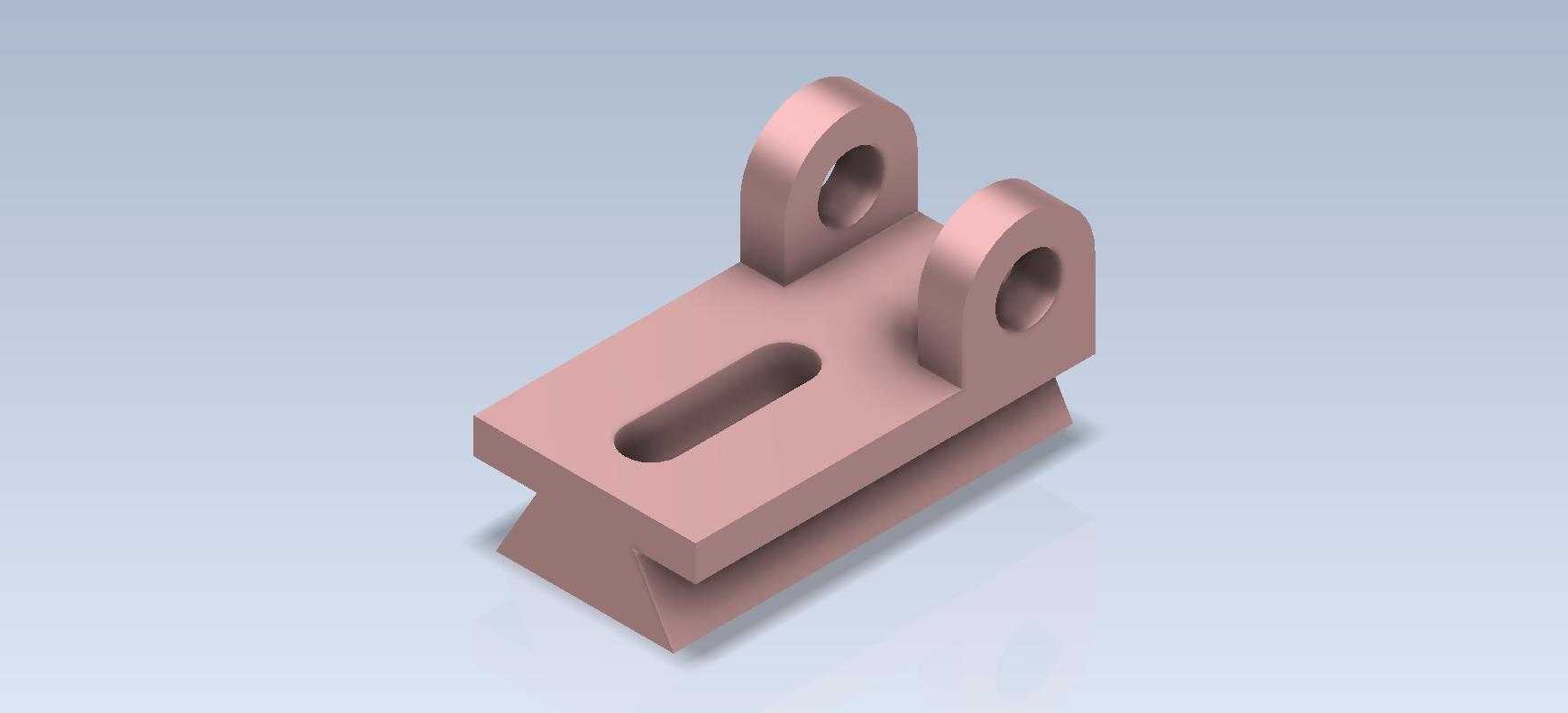

这类带双耳支座的腰型槽安装基座,在轻工输送线、小型工装夹具定位单元、非标自动化设备的可调安装模块中应用十分广泛,很多需要小幅调整安装位置同时需要铰接联动的工位,都会用到这类结构件。从实际使用场景来看,它的核心作用是作为承载基体,一方面通过底部的梯形定位结构卡入设备机架的对应导向槽内,实现基座整体的快速定位与防转,另一方面通过顶面的腰型长槽,为上方安装的功能部件提供沿槽长方向的位置调整空间,调整到位后通过螺栓穿过腰型槽锁紧固定,能够补偿装配过程中的累计误差,也能适配不同规格配套部件的安装孔位偏差。

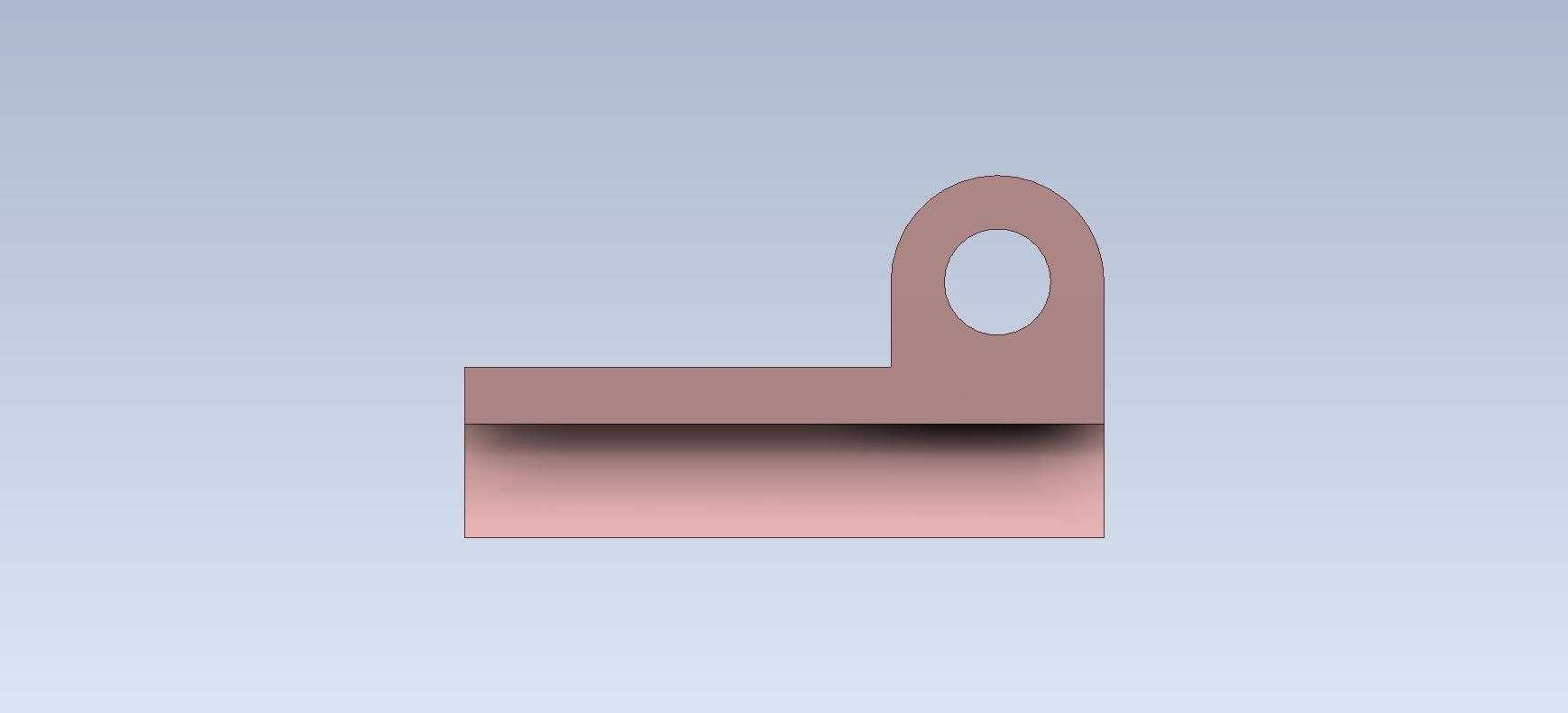

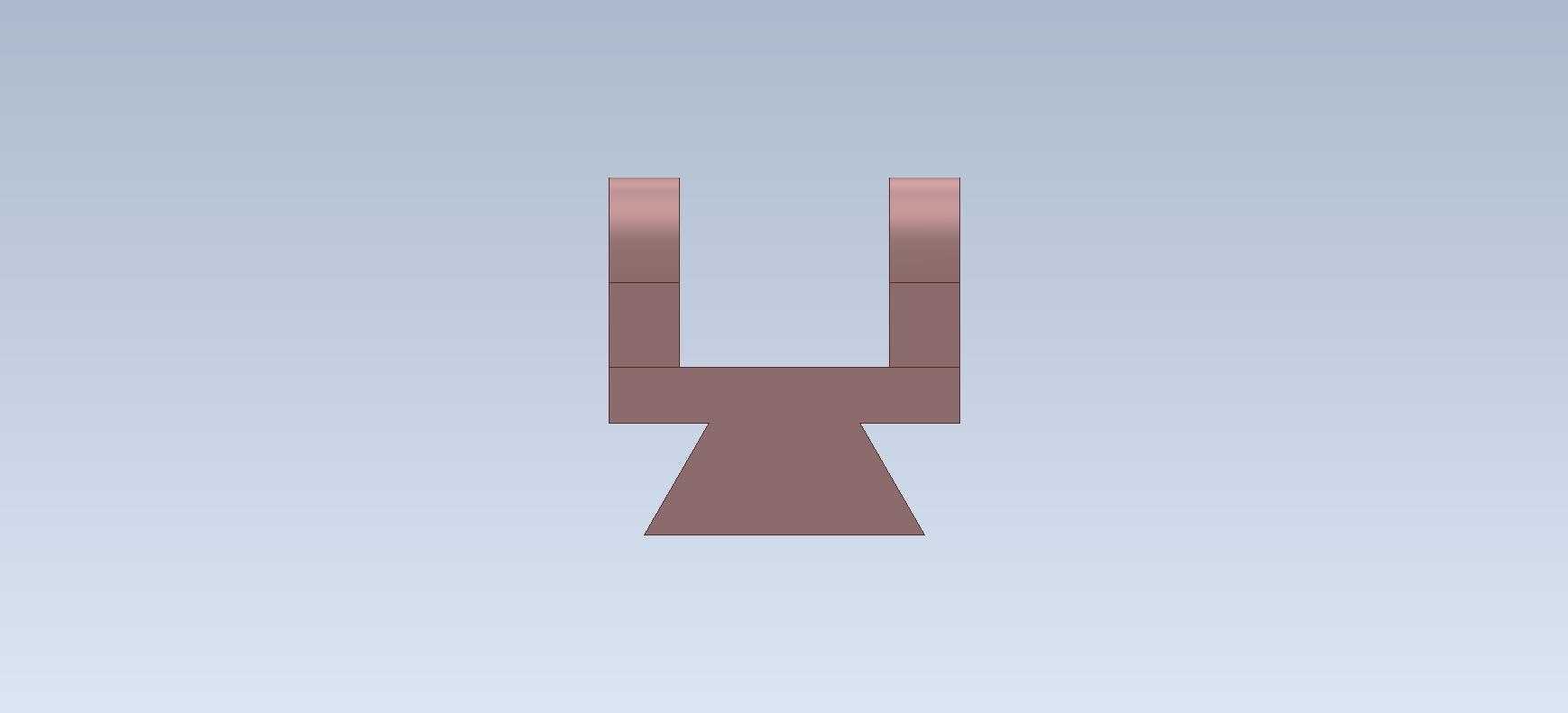

顶部的两个带同轴孔的耳座是整个零件的功能核心,两个耳片的内孔同轴度公差需要控制在0.02mm以内,才能保证穿入的铰接销轴转动顺畅无卡滞,不会出现偏磨导致的销轴过早失效。耳片与基座本体的过渡位置做了圆角处理,避免应力集中,在承受铰接件的往复摆动力时,不会在根部出现应力断裂的问题。从设计思路上看,整个零件采用对称式布局,两个耳座沿腰型槽的长度方向对称分布,保证铰接受力时载荷能够均匀传递到整个基座本体,不会出现偏载导致的基座倾斜。基座底部的梯形凸台尺寸需要和机架上的T型槽或者梯形导向槽做间隙配合,单边间隙控制在0.1-0.15mm之间,既保证基座能够沿导向槽顺畅滑动调整位置,又不会出现横向窜动影响安装精度。

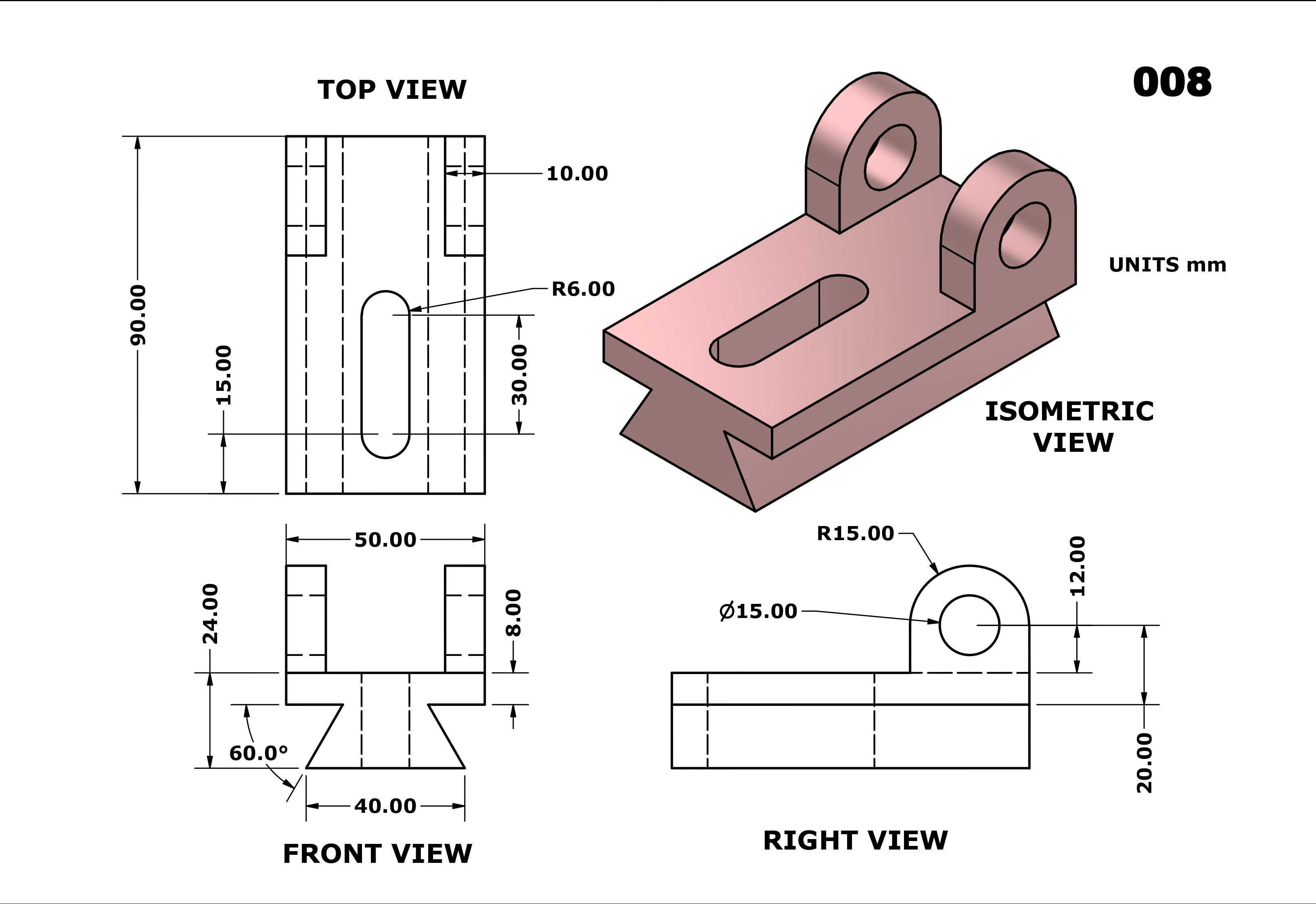

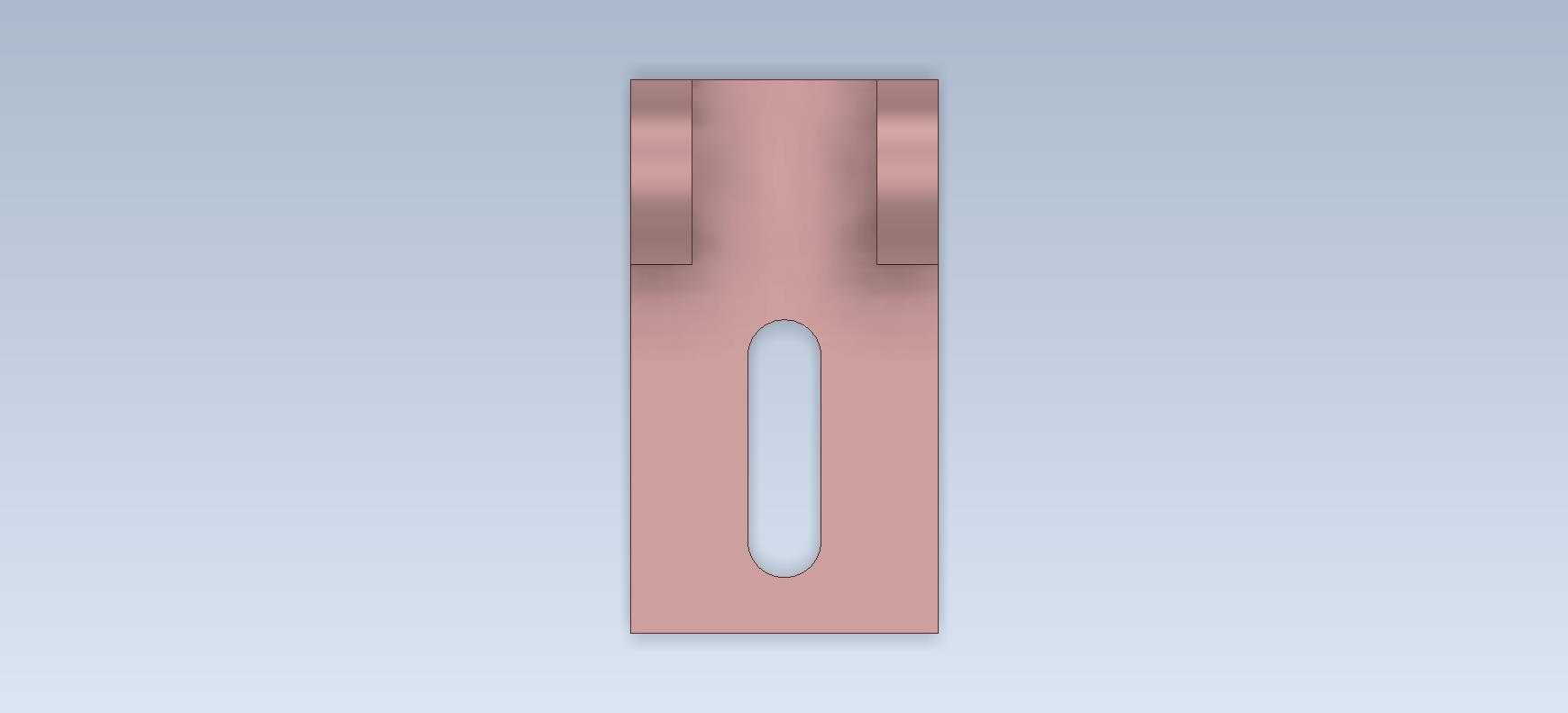

尺寸设计上,腰型槽的宽度要适配常用的M6或者M8安装螺栓,槽的长度一般设置为宽度的3-4倍,提供足够的调整行程,满足大部分工位的位置微调需求。两个耳座的内孔直径根据铰接载荷的大小匹配,常规轻载工况下内孔直径设置为8-12mm即可,孔的深度要保证销轴的接触长度不小于孔径的1.5倍,避免销轴受力时出现弯曲变形。耳座的外轮廓做了圆弧过渡,既减少了加工时的应力集中,也避免安装调试过程中尖锐棱角划伤操作人员。基座本体的厚度要根据承载重量计算,常规轻载应用下本体厚度设置为12-15mm,就能够承受50kg以内的铰接载荷不会出现变形。

安装边界方面,这类基座安装时需要保证底部梯形凸台完全卡入机架导向槽内,腰型槽的长度方向要和需要调整的位移方向保持平行,两个耳座的铰接孔轴线要和铰接件的转动轴线完全重合,锁紧腰型槽内的固定螺栓时要采用对角锁紧的方式,避免基座在锁紧过程中出现偏移。如果应用在有振动的工况下,还可以在腰型槽的螺栓位置加装防松垫圈,避免长期振动导致螺栓松动移位。从建模逻辑来看,绘制这类零件时优先绘制基座本体的拉伸轮廓,再添加底部的梯形凸台,之后绘制顶面的腰型槽切除特征,最后拉伸两个耳座并切除铰接孔,所有的过渡圆角要在特征绘制完成后统一添加,避免圆角特征影响后续草图的参考定位。这类零件的加工工艺一般采用整块铝型材或者45号钢铣削加工,批量大的情况下也可以采用铸造成型后再做孔位和安装面的精加工,既能保证强度要求,也能控制加工成本。在实际设备维护中,这类基座属于易调整的基础结构件,磨损后更换成本低,调整操作简单,不需要复杂的工装就能完成位置校准,非常适合非标设备快速迭代、现场调试的使用需求。
