带安装耳交叉筋方形电源变压器骨架结构

　　在低压小功率电源类产品的结构开发环节，这类带侧装固定耳的交叉加强筋方形骨架结构，是工频小容量电源变压器里十分常见的支撑载体，日常接触的桌面小型适配器、工控板卡辅助供电模块、民用小家电内置供电单元里，都能见到同类型结构的实际应用。不同于无固定位的裸装骨架，这款结构两侧伸出的带孔安装耳，是直接对应PCB板载螺接固定、设备内仓卡装+螺接双重固定的场景设计的，两个安装耳的孔位同轴度公差控制在0.1mm以内，能避免装配时出现孔位错位、螺丝强行锁附导致的骨架开裂问题，安装耳与主体衔接的位置做了小圆角过渡，没有尖锐应力集中点，在设备运输过程的振动工况下，不会出现耳位断裂的失效问题。

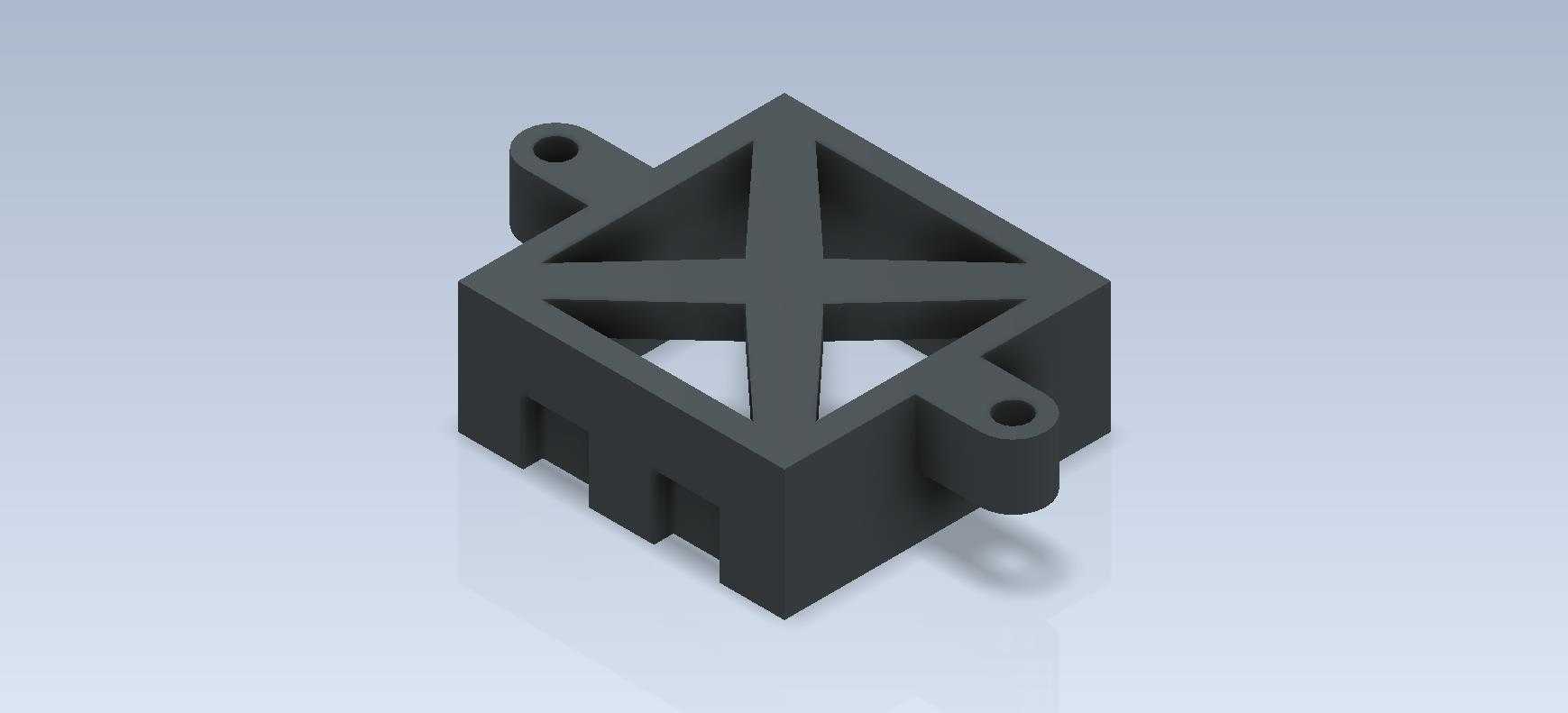

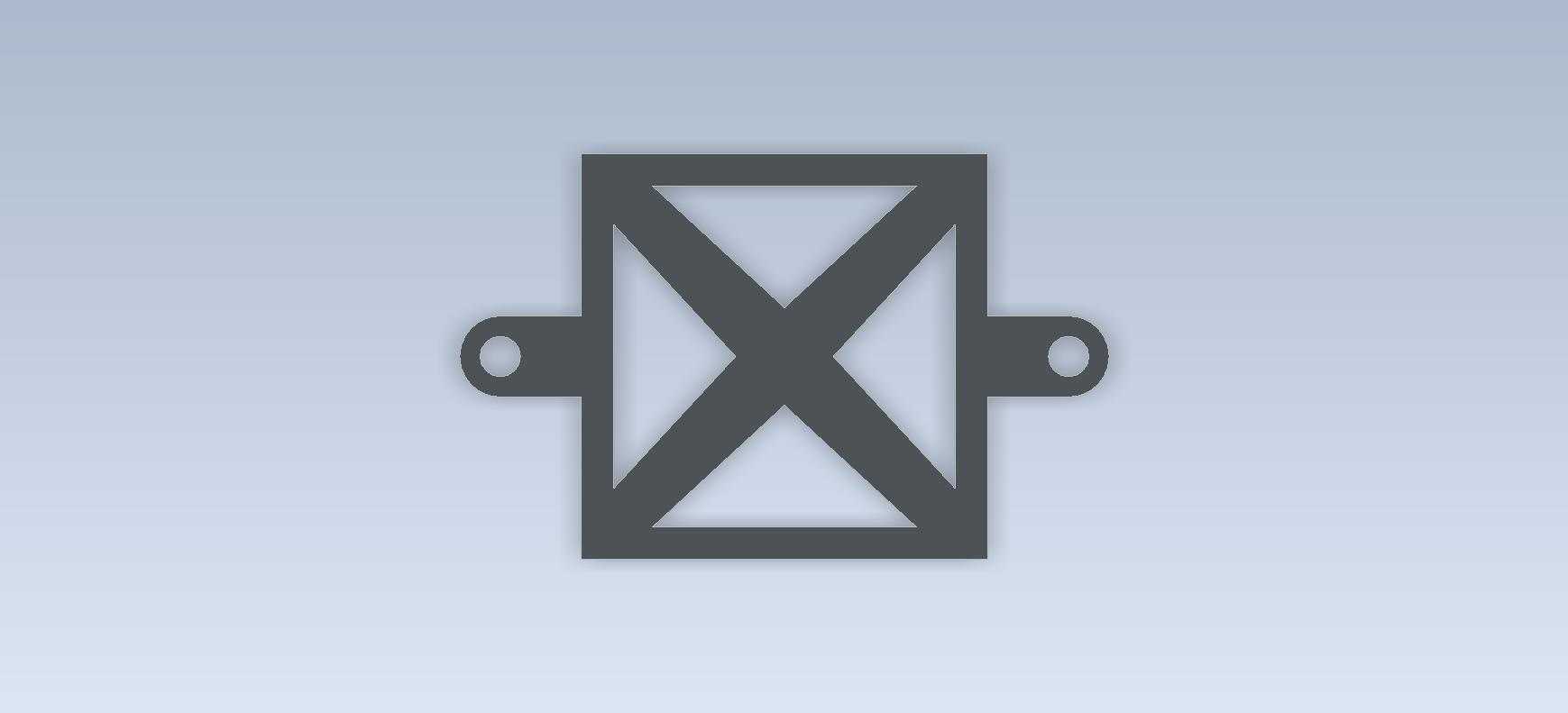

　　主体内部的交叉X型加强筋，是整个结构的核心设计亮点，很多新手做这类骨架设计时容易走入两个误区：要么为了追求强度把整个侧壁做厚，不仅增加了注塑原料的用量，还会因为壁厚不均导致注塑件出现缩痕、内应力大的问题，后续绕线过程中稍微受力就会出现隐性裂纹；要么为了省料把侧壁做薄，绕线完成后经过浸漆、烘干工序，骨架受温变形直接导致绕组松散，电气间隙不达标直接报废。而这款交叉筋的设计，在不增加整体壁厚的前提下，把骨架四个侧壁的抗形变能力提升了40%以上，筋条的厚度取主体壁厚的0.8倍，既不会在筋背出现明显缩印，又能给四个侧壁提供均匀的支撑力，绕线时绕线机的张力作用在骨架内壁，不会出现侧壁鼓胀的问题，浸漆烘干时的高温环境下，筋条能拉住四个侧壁避免向外扩张，保证绕组的紧实度。

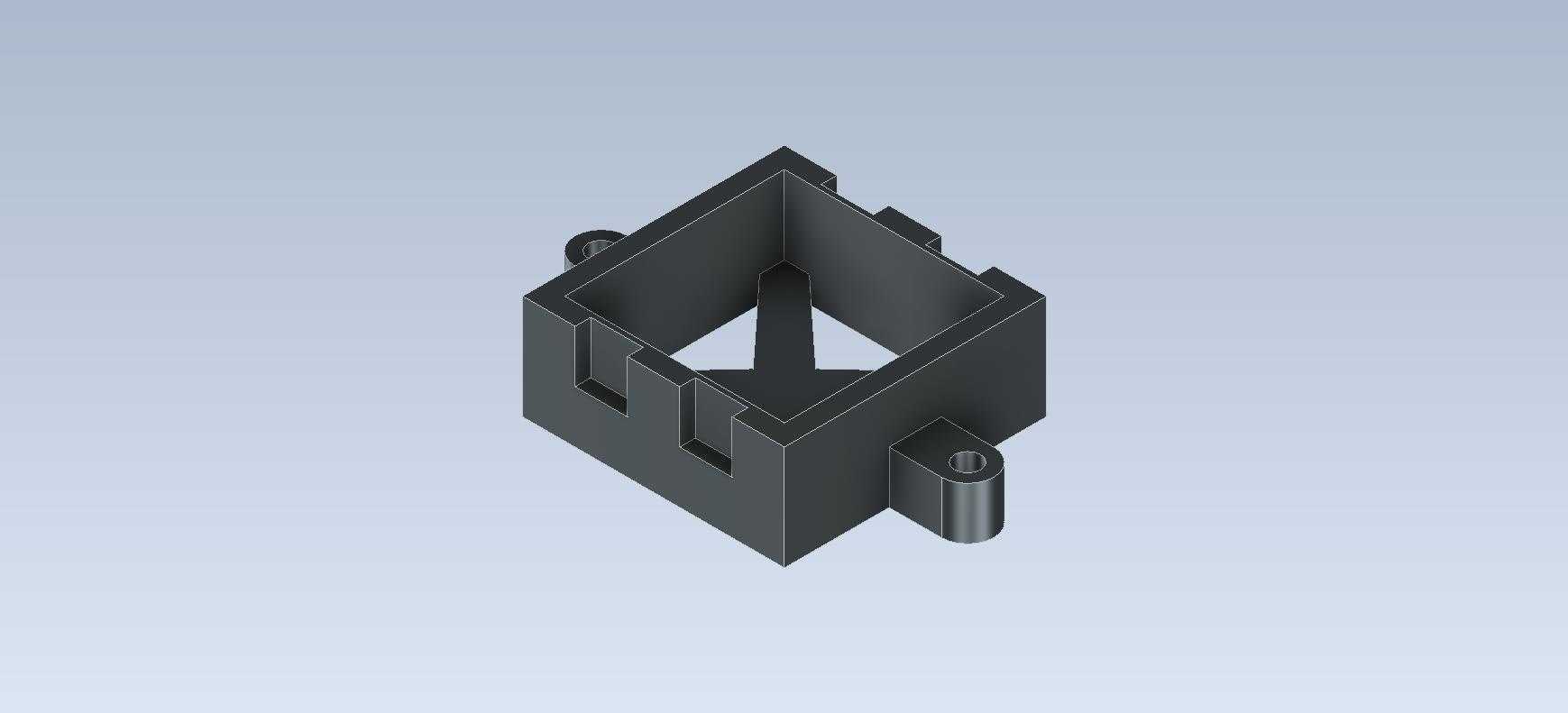

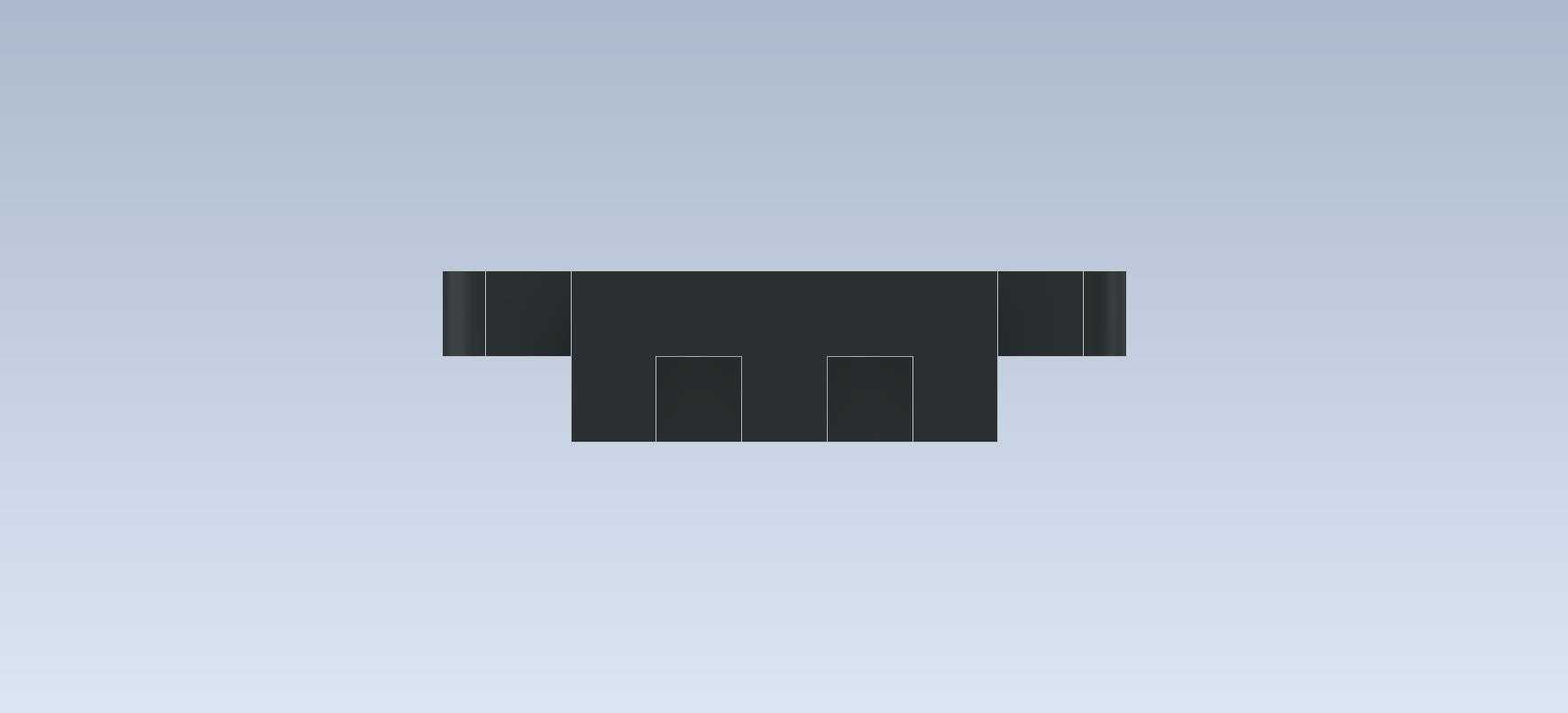

　　从安装边界来看，这款骨架的整体外轮廓是规整的方形，没有外凸的不规则结构，在PCB布局时可以直接按照方形轮廓预留安装空间，不需要额外避让异形结构，两个安装耳的中心距是固定值，能适配行业内通用的小功率变压器安装孔位标准，不需要单独为这款骨架重新设计PCB的固定孔位，能直接兼容现有成熟的板卡布局，降低整机的开发适配成本。骨架底部的几个卡槽结构，是用来卡装绝缘挡片、引脚固定板的，卡槽的深度和宽度都做了公差适配，绝缘挡片插装后不会出现松脱晃动的问题，能把初级绕组和次级绕组完全隔离开，满足安规要求里的电气间隙和爬电距离标准，避免出现初次级击穿的安全隐患。实际建模过程中，这类结构的拔模角度设置也很关键，安装耳的安装孔是贯穿结构，拔模方向要和主体脱模方向保持一致，避免出现倒扣结构增加模具的复杂度，筋条与主体内壁衔接的位置都做了微小的工艺圆角，既不会影响后续绕线的排线平整度，也能避免注塑时出现尖角缺料的问题。很多刚接触电源结构设计的工程师，容易忽略骨架的绕线作业便利性，这款骨架的上口边缘做了微小的倒角，绕线时漆包线滑入骨架内腔不会被锐边刮掉绝缘漆，能减少绕线过程中的断线率，提升生产环节的良品率。

　　在实际选型替换时，只需要核对安装耳的中心距、骨架内腔的绕线空间尺寸、底部引脚卡槽的间距，就能直接替换同规格的现有骨架，不需要重新开模，能大幅缩短产品的迭代周期，对于小批量试产的产品来说，这种通用化的结构设计能有效降低前期的模具投入成本。另外，交叉筋的设计还能在骨架内部形成均匀的散热通道，变压器工作时绕组产生的热量，可以通过筋条之间的空隙快速传导到骨架外壁，再通过设备内部的空气对流散出，比实心侧壁的骨架散热效率高20%左右，能有效降低变压器长时间工作的温升，提升产品的使用寿命，避免因为温升过高导致的绝缘老化加速问题。
