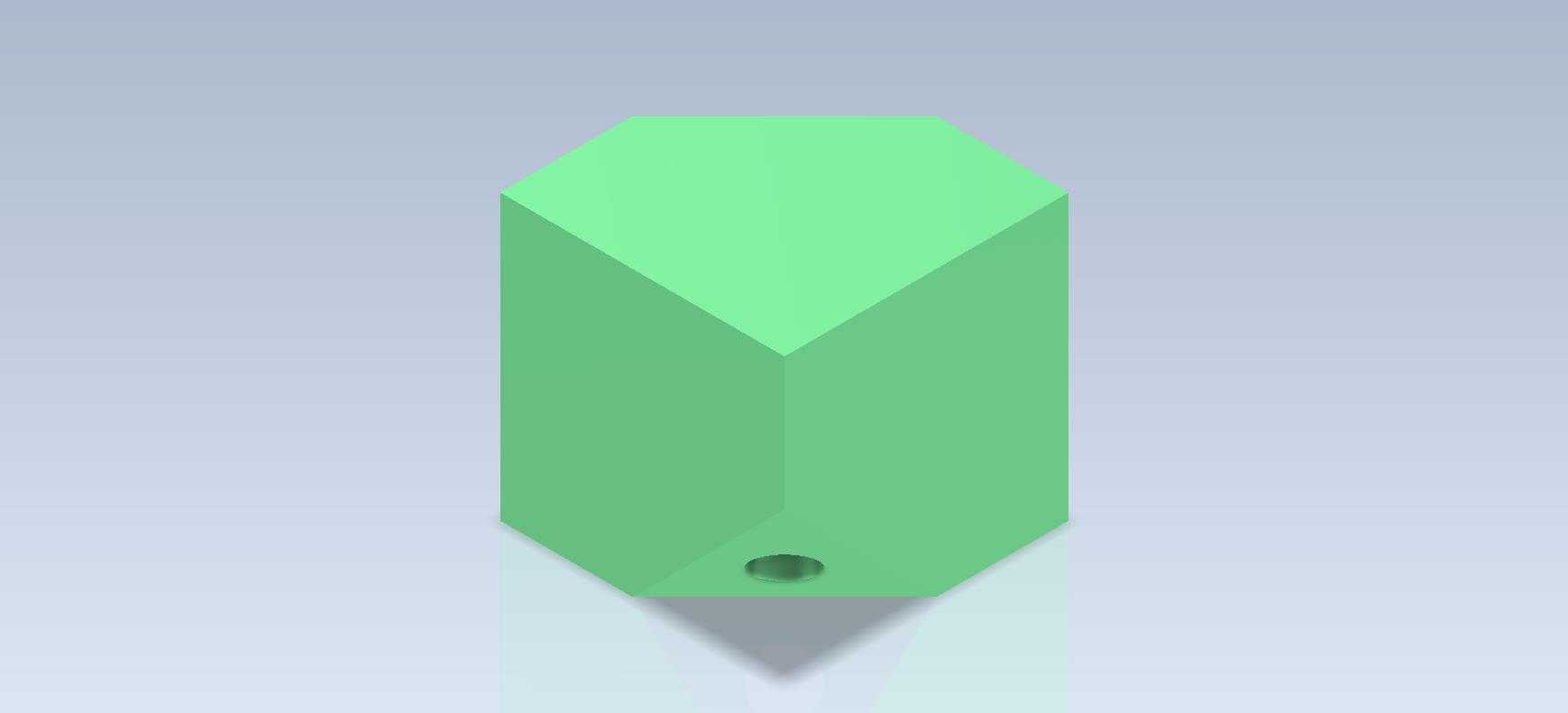

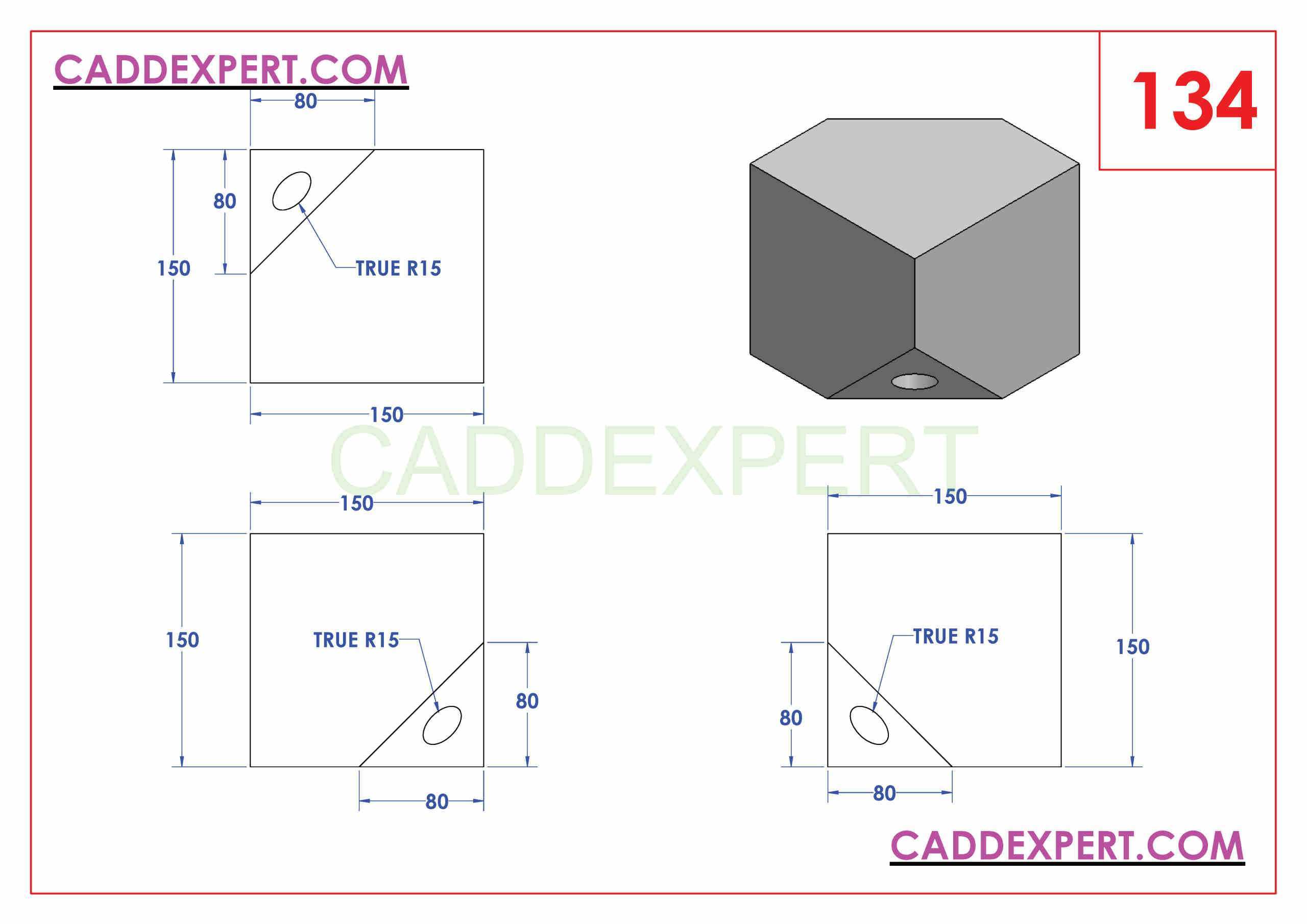

带侧孔正六棱柱基础建模练习构件

　　这个带侧部通孔的正六棱柱构件，是三维建模入门阶段非常典型的基础练习案例，对应实际工业场景中不少小型结构件的几何特征逻辑，尤其在小型电源类结构件、磁芯骨架配套构件的设计环节，这类规整棱柱加侧向孔位的结构十分常见。从实际应用场景来看，这类正六棱柱形态的构件常作为小型电磁元件的基体承载结构，比如小功率电源模块里的磁芯安装座、接线端子的绝缘基座，六棱柱的平面结构方便在自动化装配线上完成抓取定位，不需要额外设计复杂的定位治具，侧面的通孔可以用来穿设固定螺丝或者引出接线，避免线材在装配过程中出现偏移剐蹭。

　　从设计思路上看，这个构件的建模逻辑完全贴合基础特征训练的目标，首先通过正多边形草图拉伸生成主体棱柱，拉伸过程中需要严格控制棱柱的高度与外接圆直径的比例，保证六个侧面的平面度符合后续装配的贴合要求，侧面的孔位采用垂直于棱柱侧面的法向拉伸切除完成，孔的轴线需要精准对齐棱柱侧面的中心位置，避免出现孔位偏斜导致装配时螺丝无法顺利穿入的问题。在实际工程应用里，这类六棱柱构件的外形尺寸通常会根据配套的磁芯规格做适配，常规小功率应用场景下，棱柱外接圆直径一般控制在15-30mm区间，整体高度根据绕组的绕制空间调整在20-40mm范围，侧面的通孔直径根据固定螺丝的规格匹配M2-M4的常用尺寸，安装边界上需要预留至少1mm的侧边余量，避免孔位距离棱边过近导致装配时出现棱边开裂的问题。建模过程中需要注意正六边形的草图约束完全定义，六个边的边长保持一致，相邻边的夹角严格控制在120度，拉伸特征的拔模角度设置为0，保证各个侧面都是垂直于端面的平面，方便后续和其他平面结构做贴合装配。侧面的孔位深度不需要完全贯穿整个棱柱，只需要打通对应侧壁即可，避免通孔贯穿整个主体影响结构的整体强度，孔口位置可以根据实际需求添加微小的倒角，去除加工过程中产生的毛刺，防止装配时割伤线材或者操作人员的手部。

　　这类基础构件的建模练习，核心是训练工程师对草图约束、拉伸特征、法向切除这些基础建模命令的掌握程度，同时建立起装配公差的初步意识，比如孔位和螺丝的间隙配合余量、棱柱侧面和安装槽的配合公差，这些细节在实际生产中会直接影响构件的装配效率和成品合格率。在电源变压器这类电磁元件的结构设计里，这类规整的棱柱结构相比圆柱结构有更好的防转特性，装配到对应的安装槽内之后不会发生周向转动，不需要额外添加防转销或者点胶固定，能够有效简化装配工序，降低生产环节的人工成本。

　　侧面的孔位除了用来穿设固定螺丝之外，也可以作为散热气流的流通通道，在小功率密闭电源模块内部，这类侧向小孔能够引导少量气流穿过构件周边，带走绕组工作时产生的部分热量，提升元件的长期工作稳定性。建模时还要注意棱柱的端面和侧面的交线保持锐利，不需要添加额外的圆角，避免和安装槽的配合出现间隙，导致构件安装后出现晃动。如果是用于绝缘基座的场景，构件的棱边可以根据安规要求添加0.2-0.5mm的小圆角，防止高压环境下出现尖端放电的问题，这部分细节调整需要根据实际的应用场景做对应修改，基础练习阶段先保证核心几何特征的准确性，再根据工程需求做细节优化。
