CATICS竞赛级角形带孔支撑定位练习件

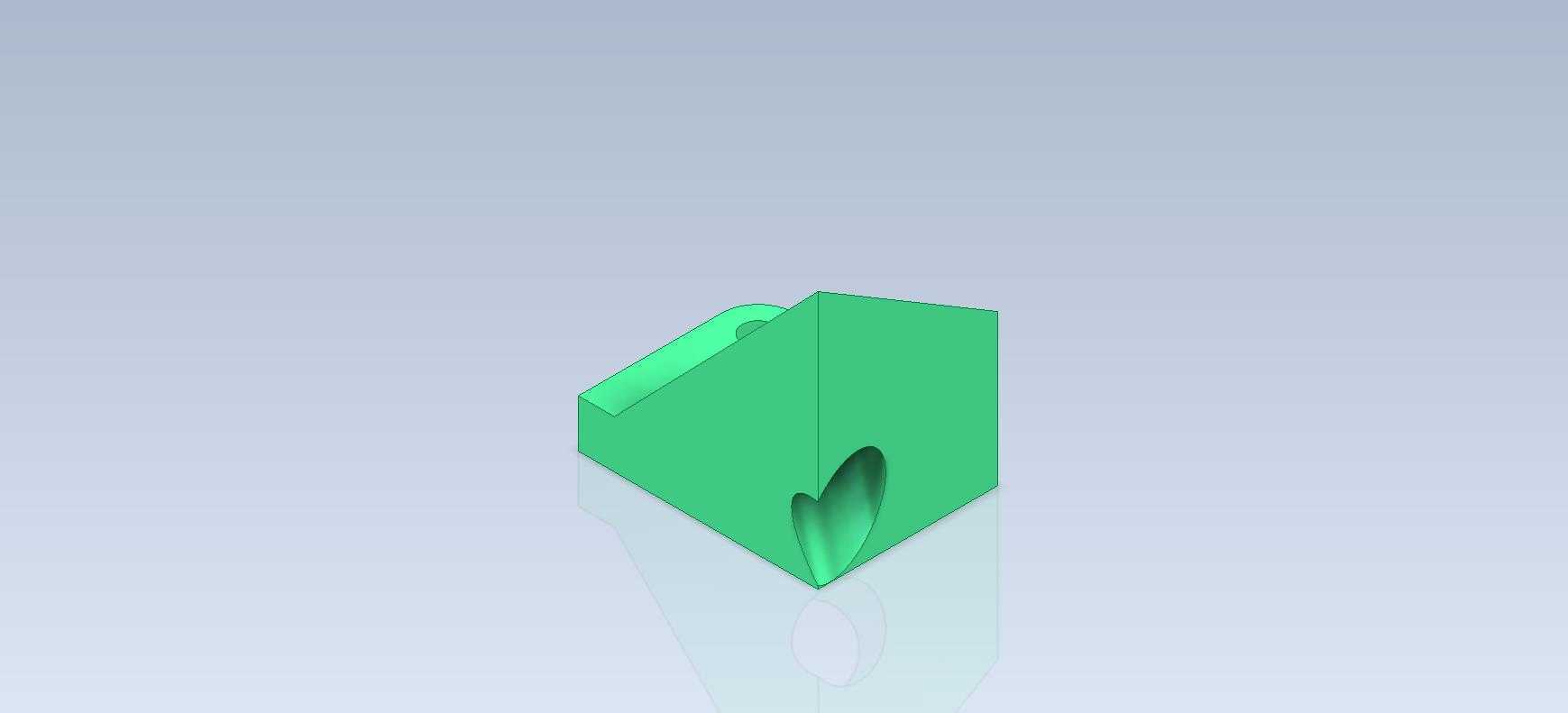

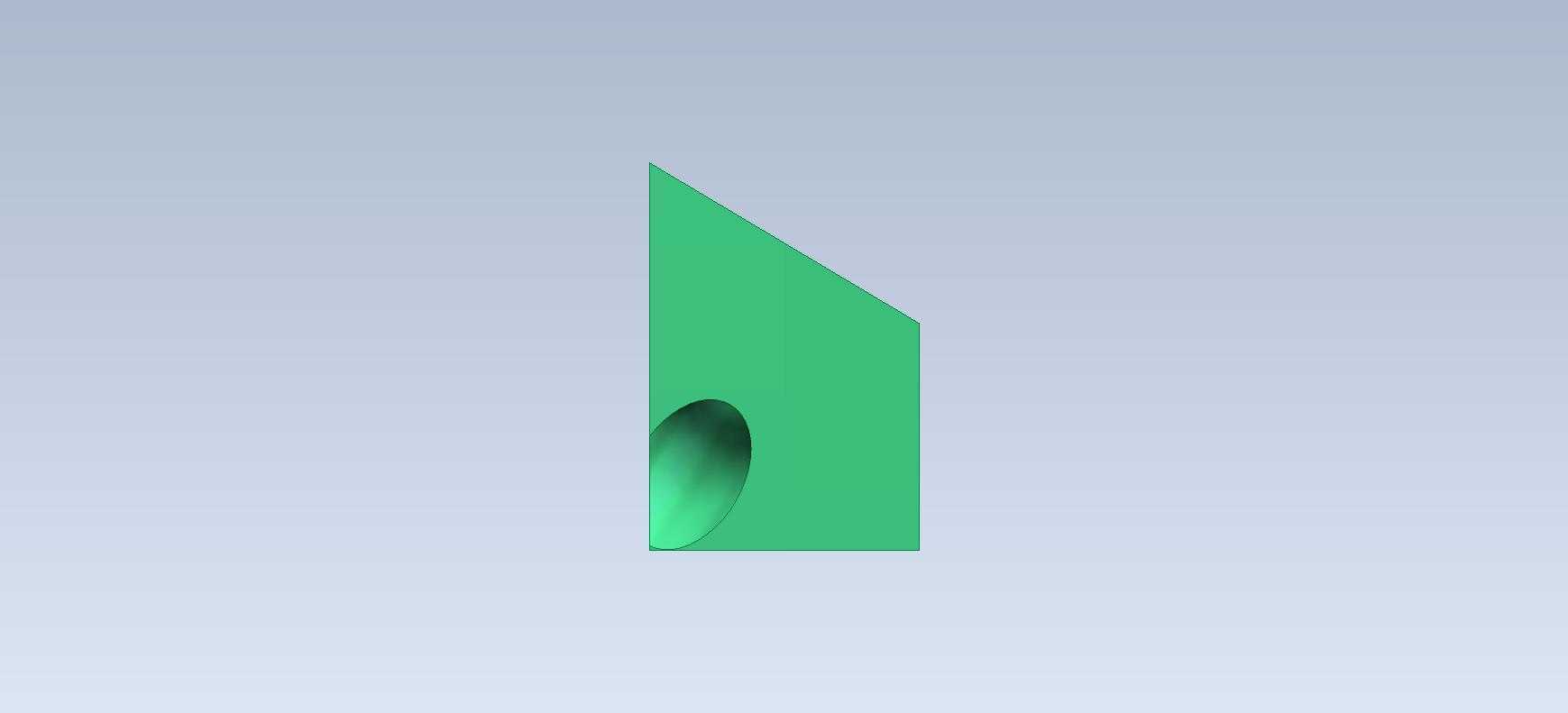

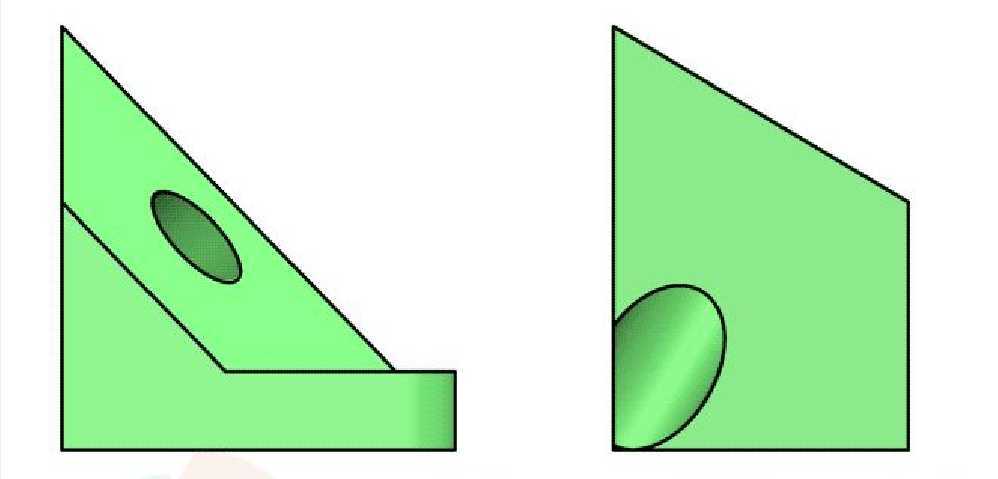

这个角形支撑结构件，是三维建模入门阶段非常典型的基准练习载体，很多刚接触参数化建模的从业者，都会从这类带角度、带孔位、带安装面的零件开始，逐步掌握草图约束、特征拉伸、倒角处理这些基础操作。从实际应用场景来看，这类L型带斜向支撑的结构，在小型自动化设备的机架辅件、工装夹具的定位挡块、电子设备内部的安装支架上都能看到相似的结构逻辑，核心作用就是在两个垂直或者带固定夹角的安装面之间，提供稳定的支撑连接，同时通过预留的孔位完成紧固件的装配，避免安装后出现结构晃动、位置偏移的问题。

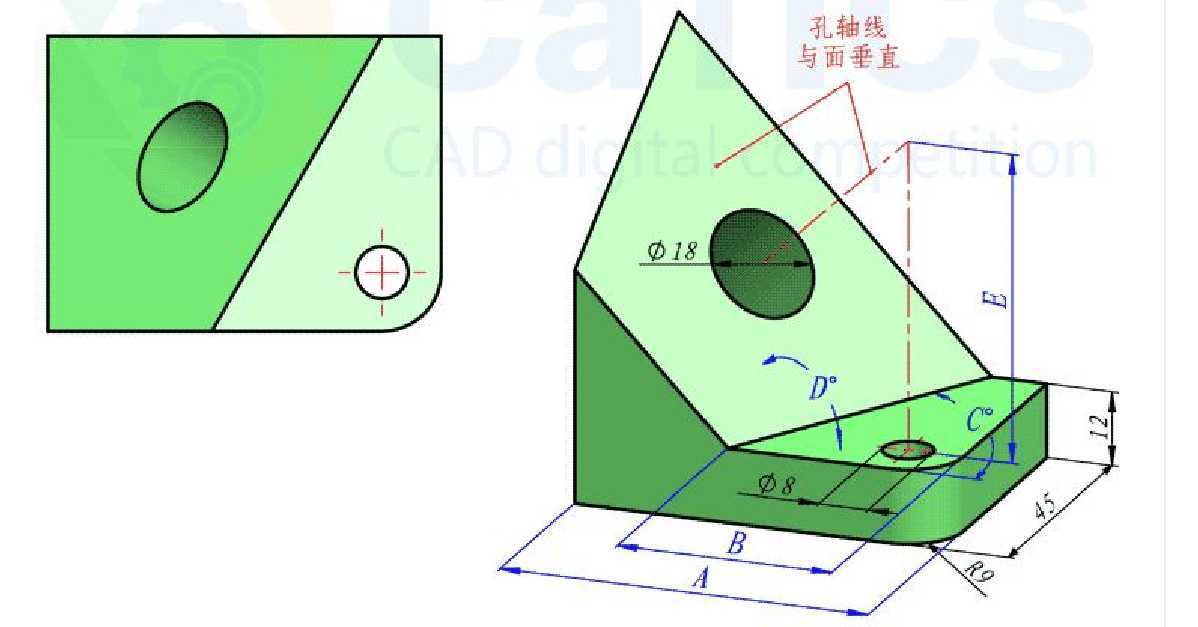

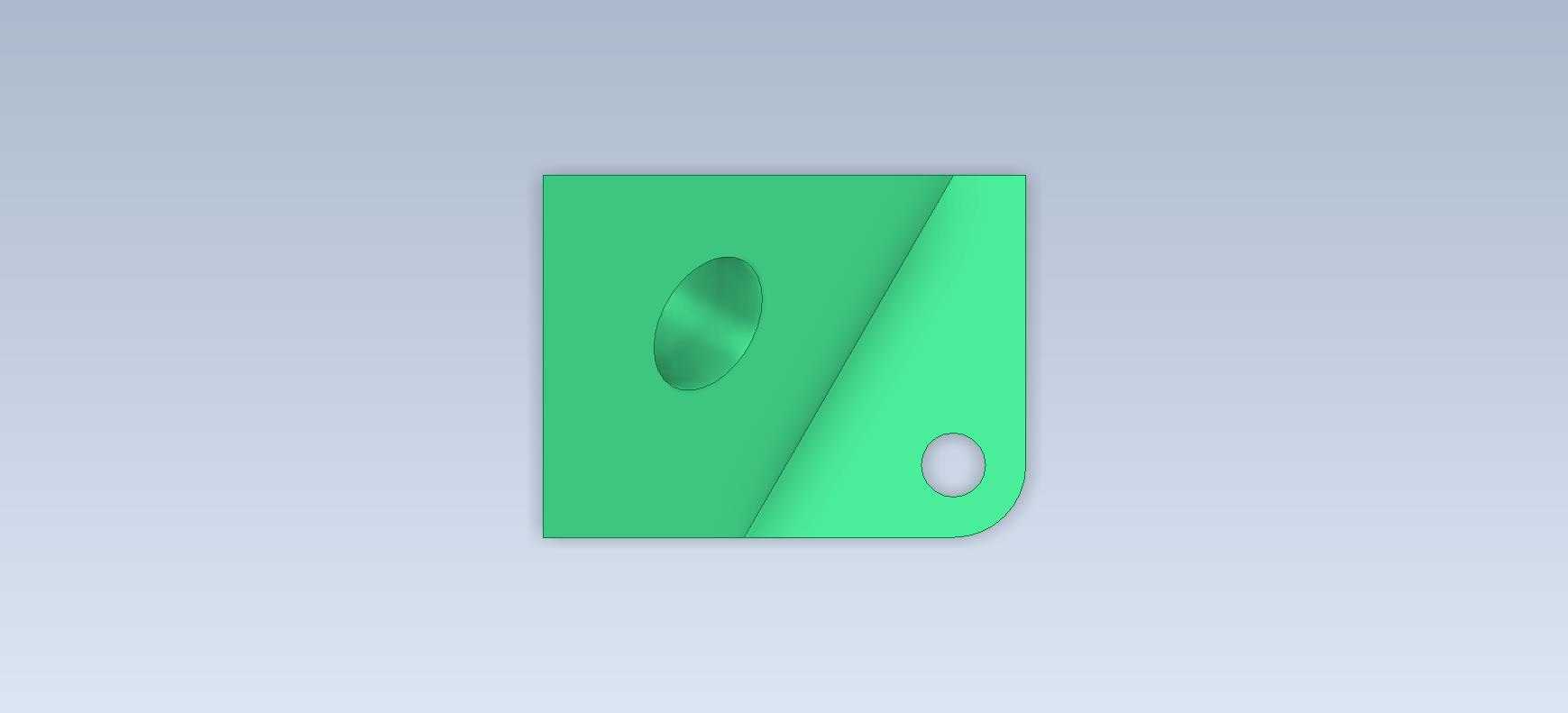

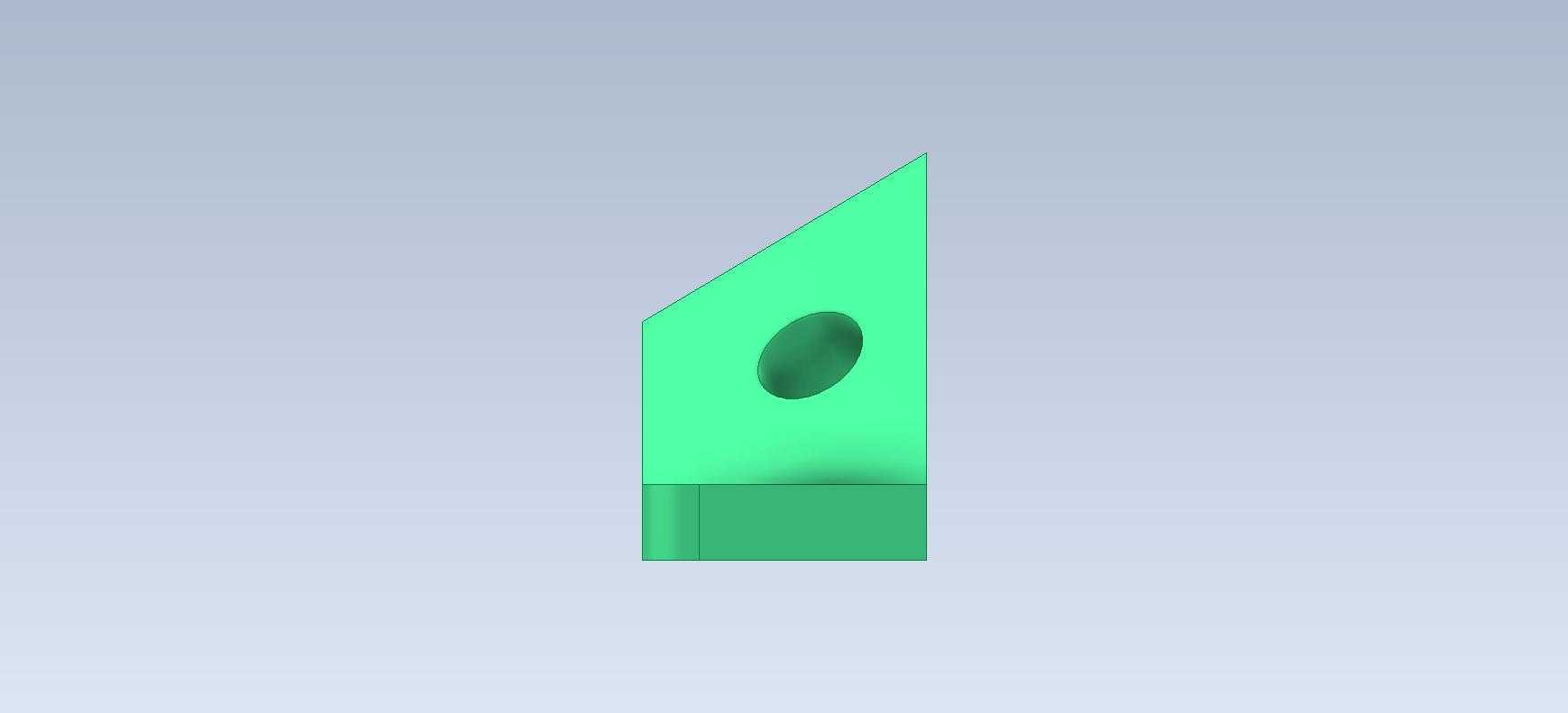

从设计思路上拆解这个零件，首先要确定的是底部安装面的基准，整个零件的所有尺寸都是以底面为第一基准来推导的，底部的凸台做了圆角过渡，避免应力集中在直角连接处，这也是实际机加工零件里非常常见的设计细节——如果直角处不做圆角，不管是铣削加工还是后期受力，尖角位置都容易出现应力开裂，尤其是用ABS或者PLA做3D打印验证的时候，直角位置的层间结合力本来就弱，加了圆角之后能大幅提升零件的抗折强度。底部的小孔是沉头孔设计，实际装配的时候可以把内六角螺丝的头部完全埋入零件表面，不会突出安装面影响其他部件的贴合，这个细节很多新手建模的时候容易忽略，直接打一个通孔，最后装配的时候才发现螺丝头凸出来，导致整个零件装不平。

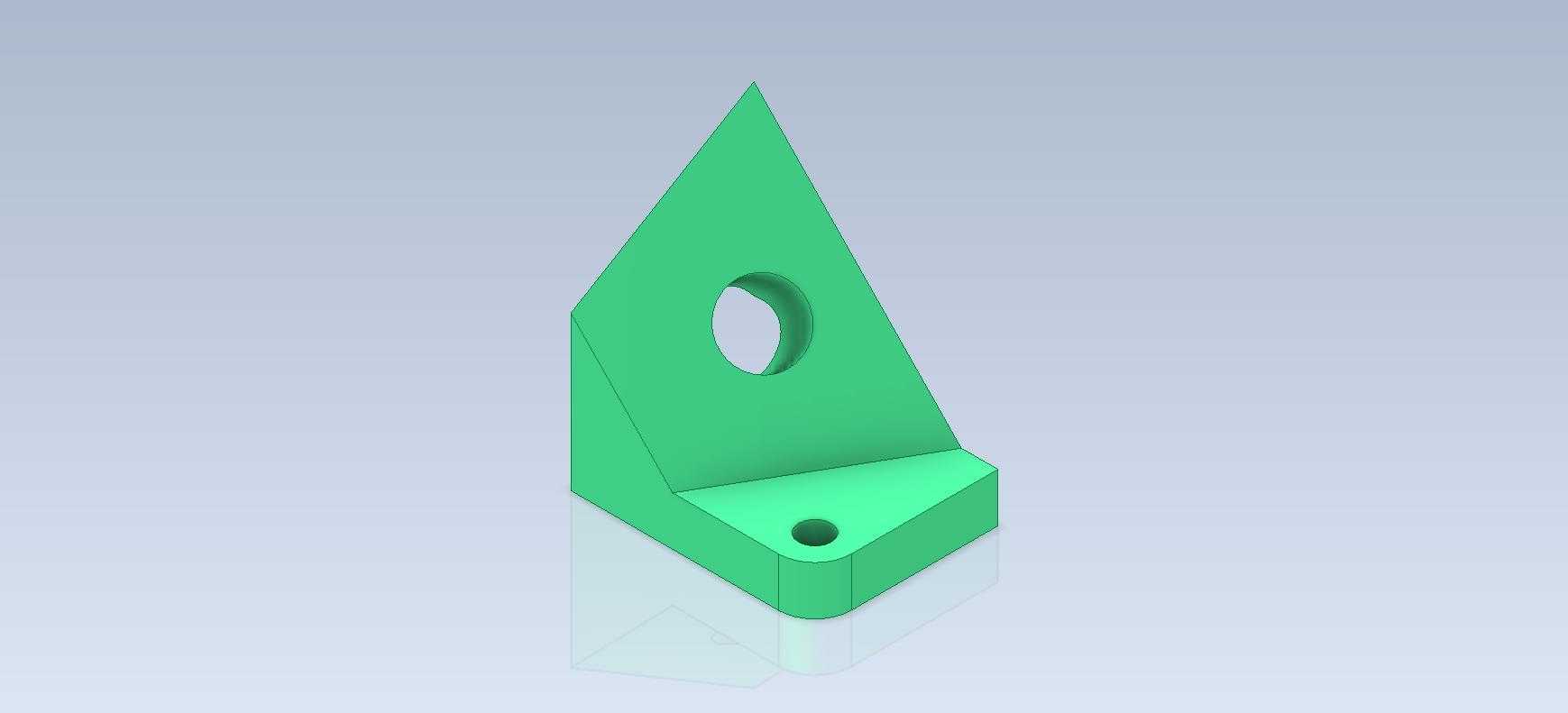

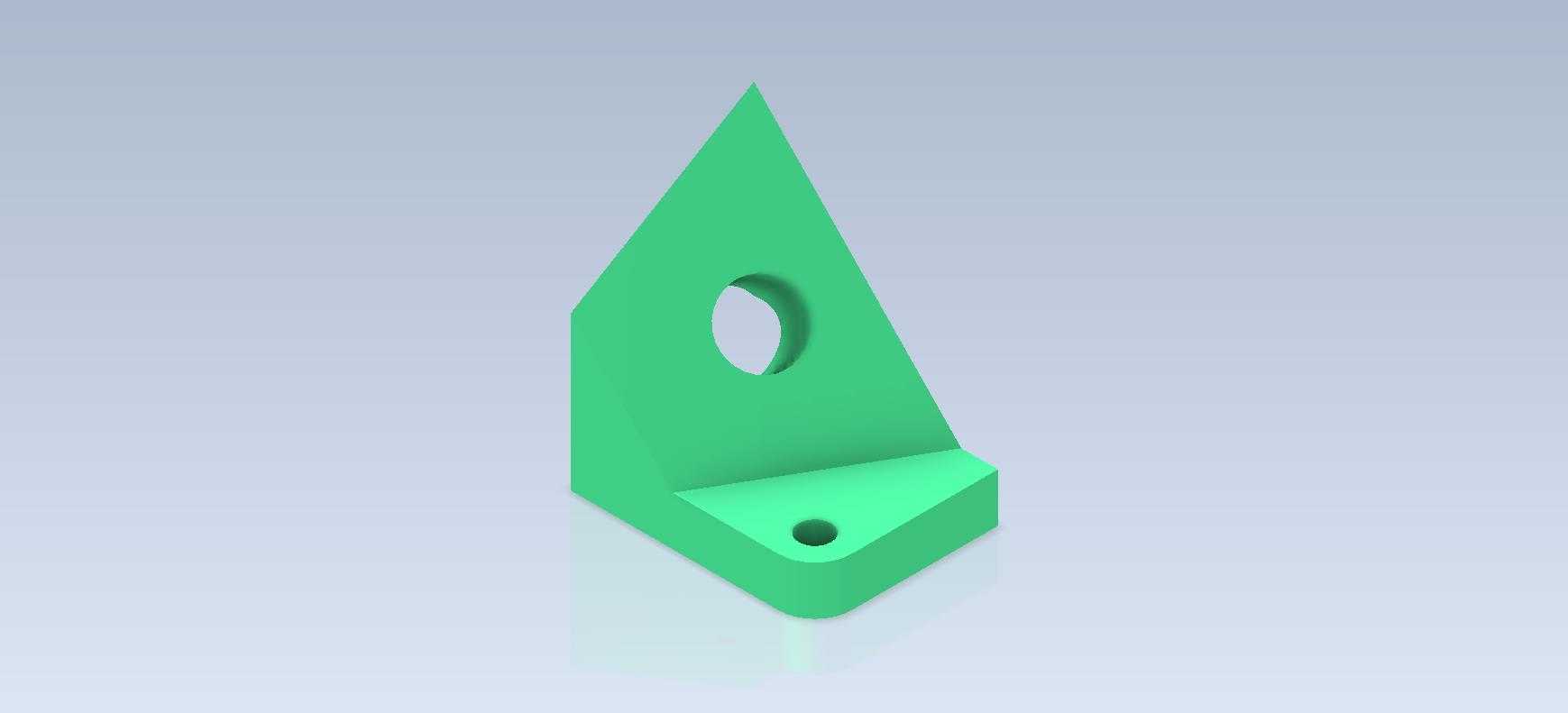

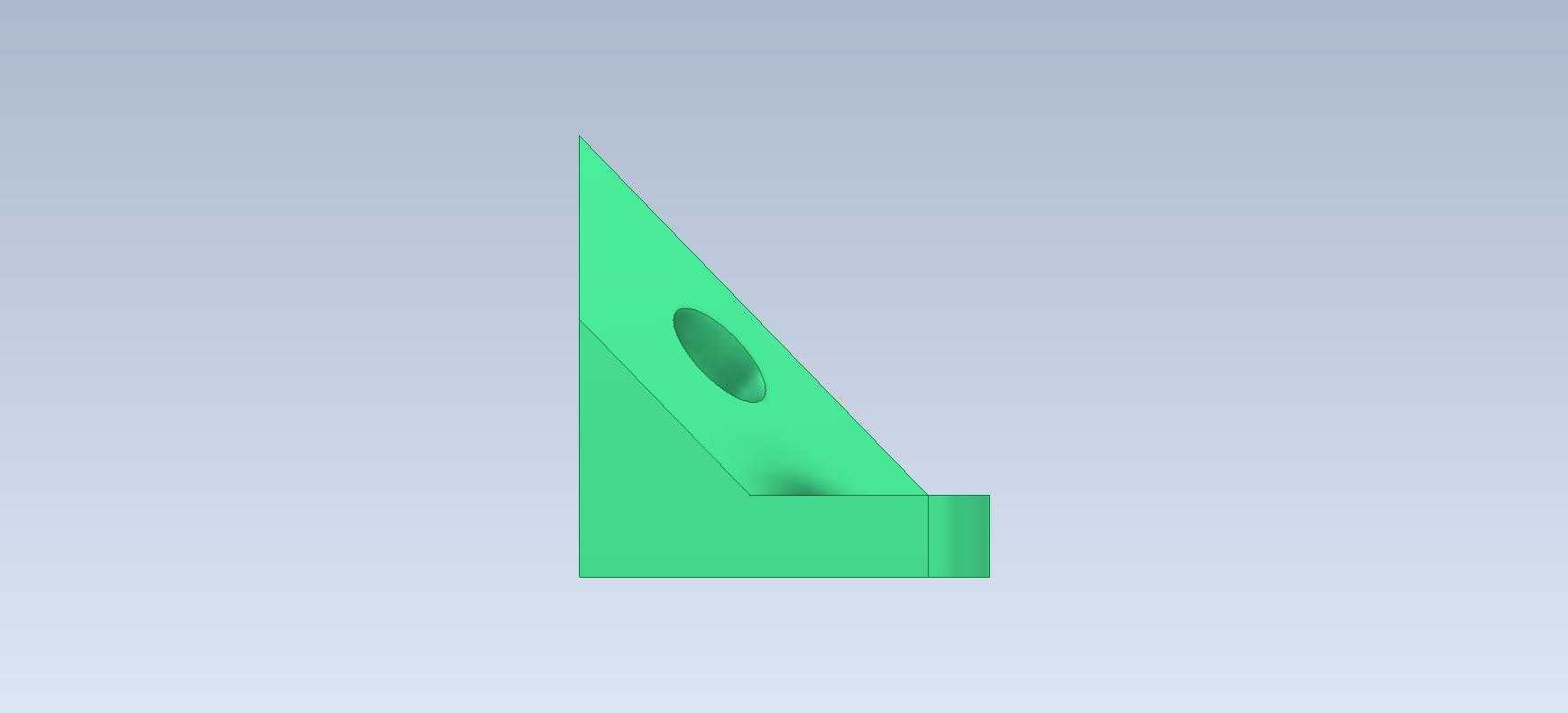

斜向上的立板是这个零件的核心特征，整个立板和底面的夹角是固定值，建模的时候需要先在草图里把角度约束完全锁死，不能出现欠约束的情况，不然后期改尺寸的时候整个特征都会错位。立板中间的大孔是减重兼穿线用途，实际应用里如果这个支架用来固定小型传感器或者气动接头，管线就可以从这个孔里穿过，让设备内部的走线更整齐，同时去掉多余的材料也能降低零件的整体重量，对于需要控制整体重量的小型移动设备来说，这类减重孔的设计是很有必要的。立板的顶端做了尖角收边，这个设计一方面是练习里的尺寸考核点，要求建模者准确找到两条斜边的交点位置，保证尖角的角度公差，另一方面在实际工装应用里，这个尖角也可以作为定位基准，用来对齐工件上的标记线，快速完成零件的初定位。

从安装边界来看，这个零件的底部安装面是平整的矩形，安装的时候只需要在对应的安装基板上打两个对应孔距的螺纹孔，就可以完成固定，整个零件的外轮廓没有突出的倒扣结构，不管是用数控铣削加工还是3D打印，都不需要额外做支撑结构，打印的时候可以直接把底面贴在打印平台上，成型后不需要做太多后处理。立板和底板的连接处做了加厚处理，这个位置是整个零件受力最大的地方，当立板侧面受到侧向推力的时候，连接处的加厚结构可以分散应力，避免连接处断裂。实际建模练习的时候，很多人容易在这里犯错误，直接把两个垂直的实体做布尔合并，忘记做连接位置的加强筋或者加厚处理，做出来的零件看起来形状对，但是实际受力的时候很容易从直角位置断开。

这类练习件的建模过程，本质上是在训练设计者的基准选择思维，不管是多复杂的机械零件，都是从第一个基准面、第一个草图开始逐步搭建特征的，选对了基准，后面的特征修改、尺寸调整都会非常顺畅，如果一开始基准选错了，后面特征越多越容易出现报错，甚至整个模型都没法修改。在做这类零件的建模练习时，不要只追求形状看起来像，要多思考每个特征对应的实际工程用途，比如为什么这里要做圆角，为什么孔要做沉头，为什么立板的角度是这个数值，把这些问题想明白，才能把练习里学到的建模逻辑用到实际的产品设计里，而不是只会照着图纸画形状。

很多刚入行的结构设计师觉得这类简单零件没什么技术含量，其实恰恰是这类基础支撑件，最能看出一个设计者的工程素养，比如孔位的边距是不是符合紧固件的安装要求，圆角的大小是不是匹配加工刀具的半径，安装面的平面度有没有预留加工余量，这些细节都决定了最后做出来的零件能不能顺利装配、能不能满足长期使用的强度要求。就拿这个零件上的两个孔来说，底部的安装孔和立板上的减重孔，孔的边缘都做了轻微的倒角，这个细节既可以去除加工后的毛刺，也能避免安装的时候刮伤穿过孔的管线或者螺丝的螺纹，这些都是实际生产里必须考虑的细节，也是CAD基础练习里隐含的考核点。
