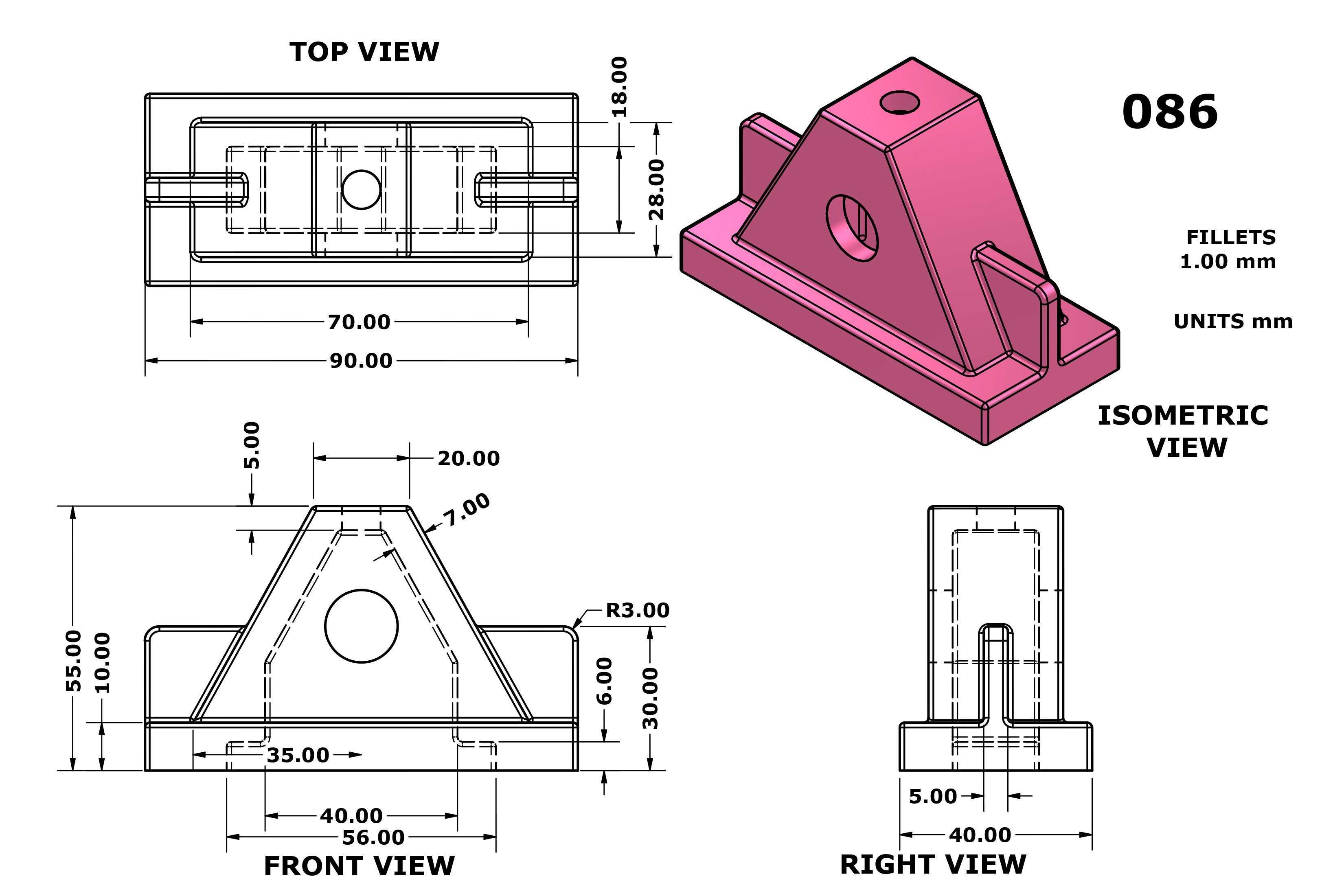

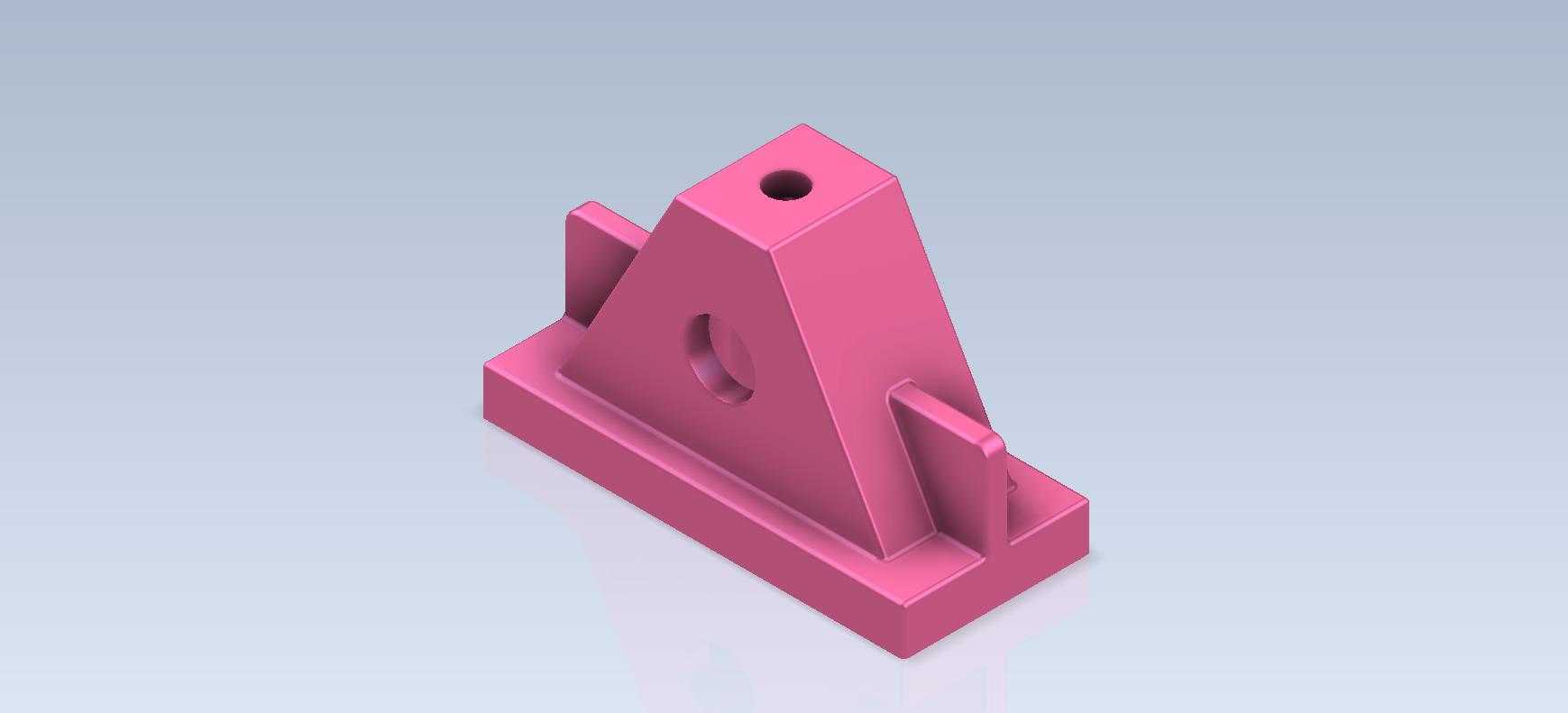

三角支撑式带孔安装基座结构练习件

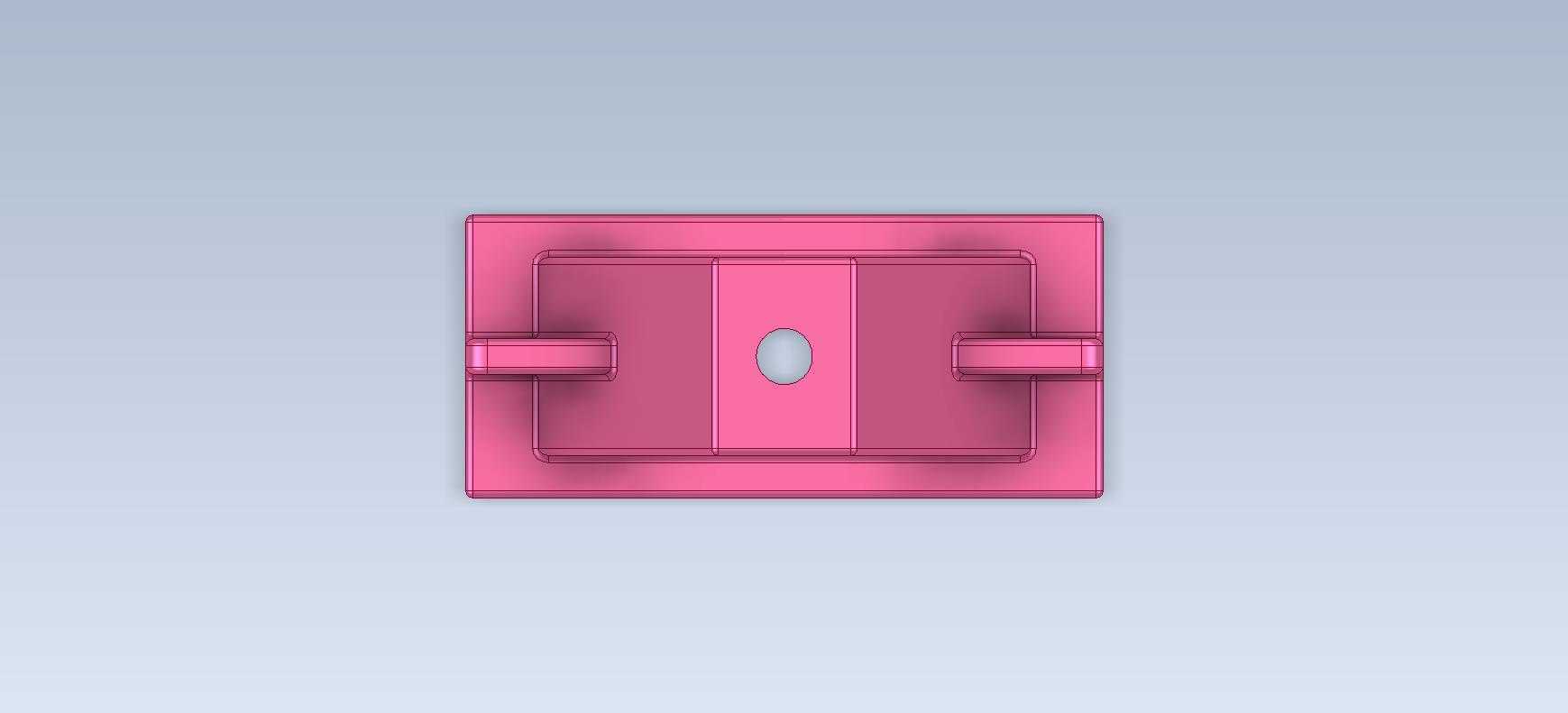

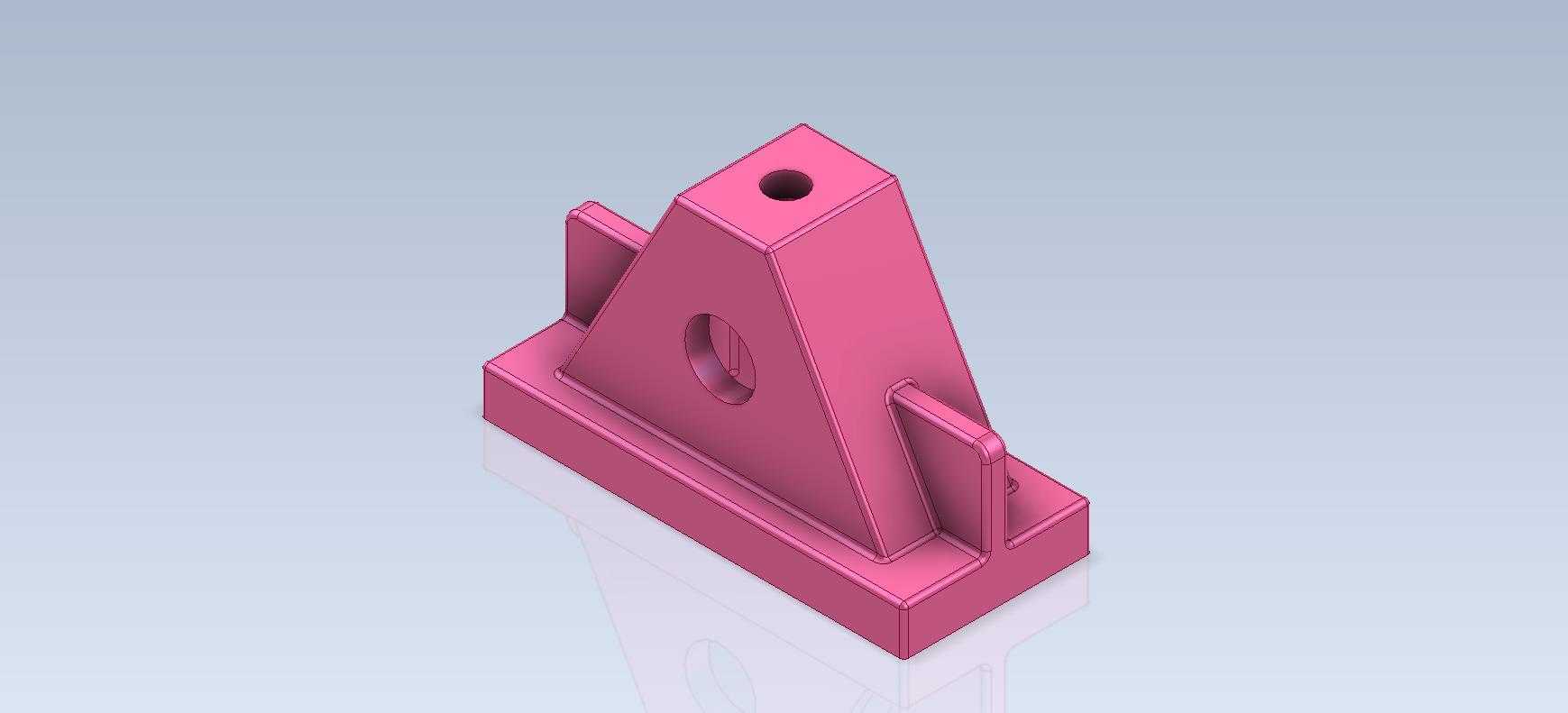

　　在日常机械结构的支撑定位场景里，这类带三角加强结构的安装基座是非常常见的小型承载零件，很多工装夹具的定位端、小型设备的支撑脚、输送线侧边的挡停安装位都会用到类似结构，它不需要承担大吨位的重载，却要在高频次的小载荷冲击下保持安装精度，不会因为长期受力出现形变偏移。从结构功能来看，这个零件底部是整块的矩形安装底板，底板上预留的安装位可以通过螺栓将整个基座固定在设备台面或者型材框架上，底板和上方的三角立板之间做了圆弧过渡，避免直角位置的应力集中，要知道很多小型支撑件的失效都不是因为载荷超过强度上限，而是直角处的应力反复累积出现微裂纹，最终延伸导致断裂。

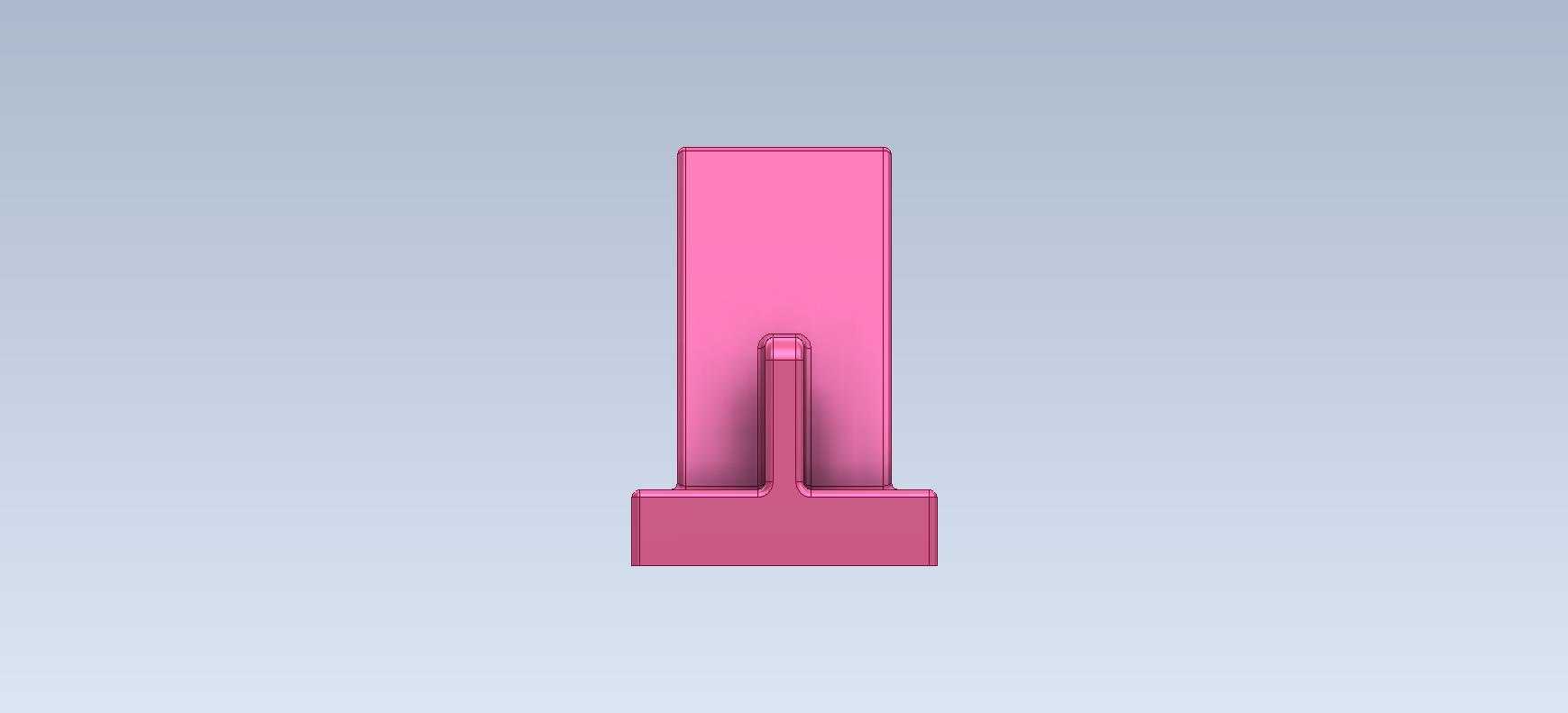

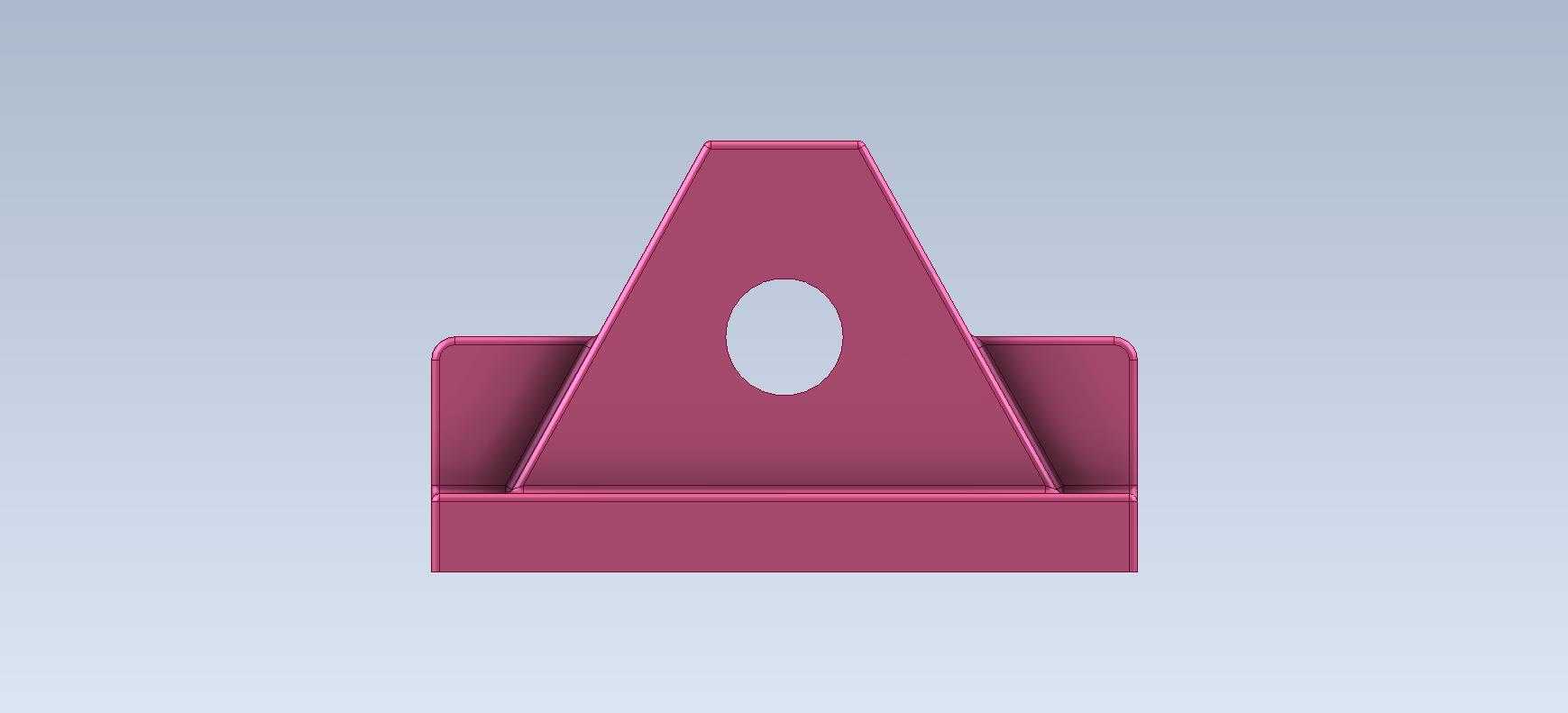

　　立板顶部的通孔是核心的功能位，这个孔可以穿装销轴、定位杆或者小型传感器的安装杆，孔的同轴度、孔壁的表面粗糙度会直接影响后续装配件的动作顺畅度，如果是用来装导向轴的话，孔位的垂直度偏差超过0.02毫米，就会导致轴滑动时出现卡滞，加速配套轴套的磨损。立板两侧的小凸耳结构不是多余的设计，一方面它可以作为加强筋提升立板的抗侧向力能力，当顶部的孔受到横向的推力时，两侧凸耳能分散一部分力矩，避免立板和底板衔接的位置出现弯折；另一方面凸耳的平面也可以作为辅助安装位，固定小型的检测开关或者限位挡片，不用额外在主立板上打孔破坏主体强度。做这个零件的建模练习时，首先要理清各个特征的先后顺序，第一步先拉伸底部的安装底板，确定整体的安装基准面，所有后续的特征都要以底板的底面作为第一基准，避免后续装配时出现基准不重合的误差。之后拉伸主体的三角立板，这里要注意三角斜边的倾斜角度，角度太小会导致立板顶部的安装空间不足，角度太大则会浪费材料，同时降低结构的抗弯折能力，一般这类小型支撑件的立板倾斜角度在60度到75度之间，兼顾结构强度和空间占用。

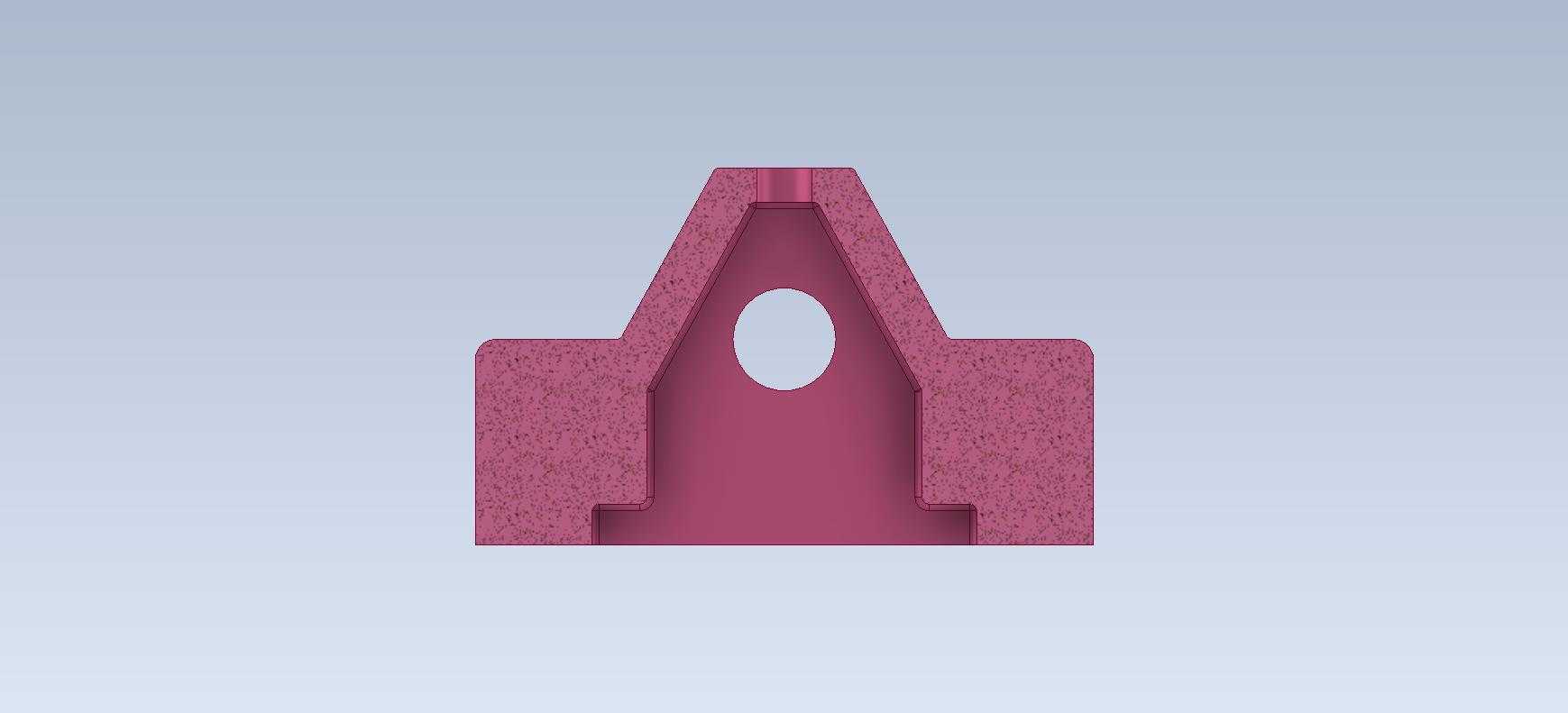

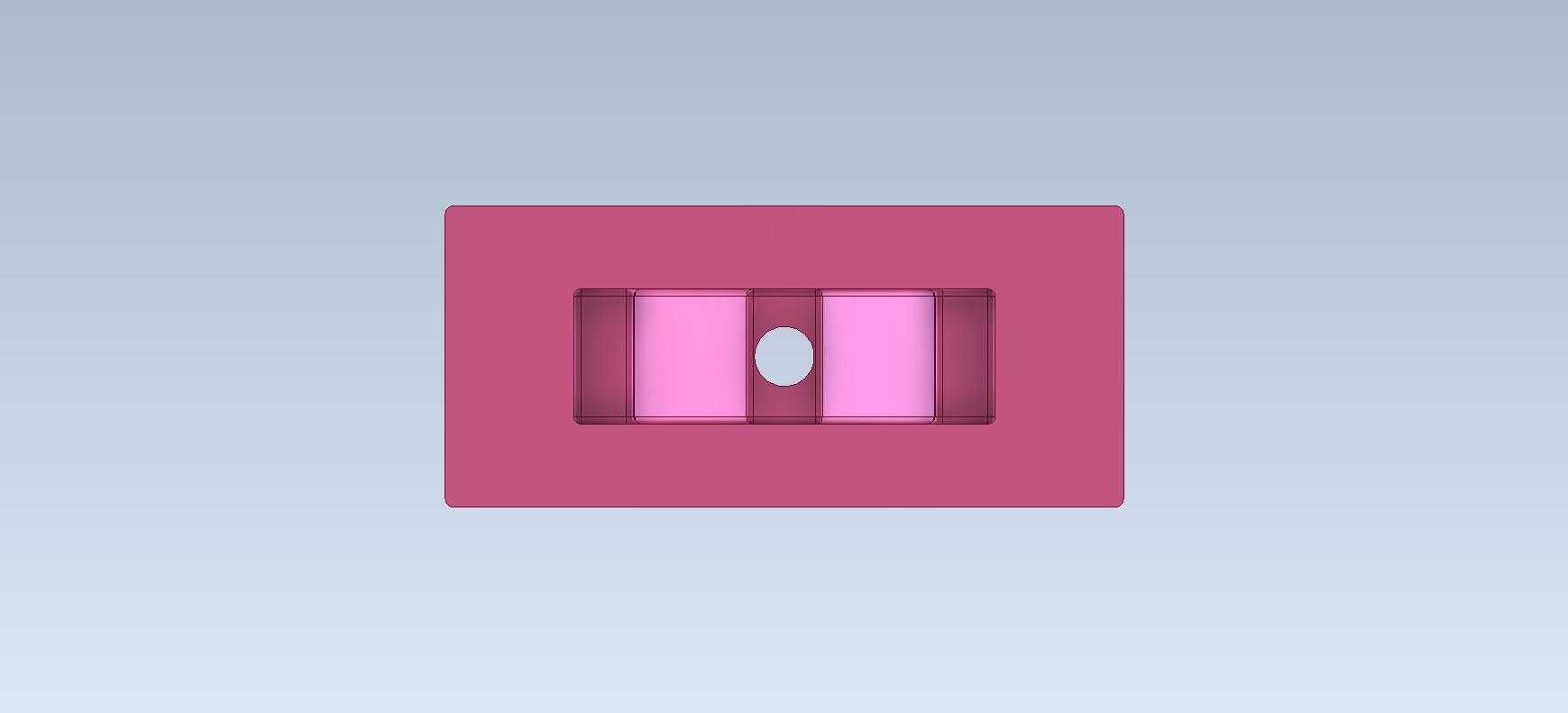

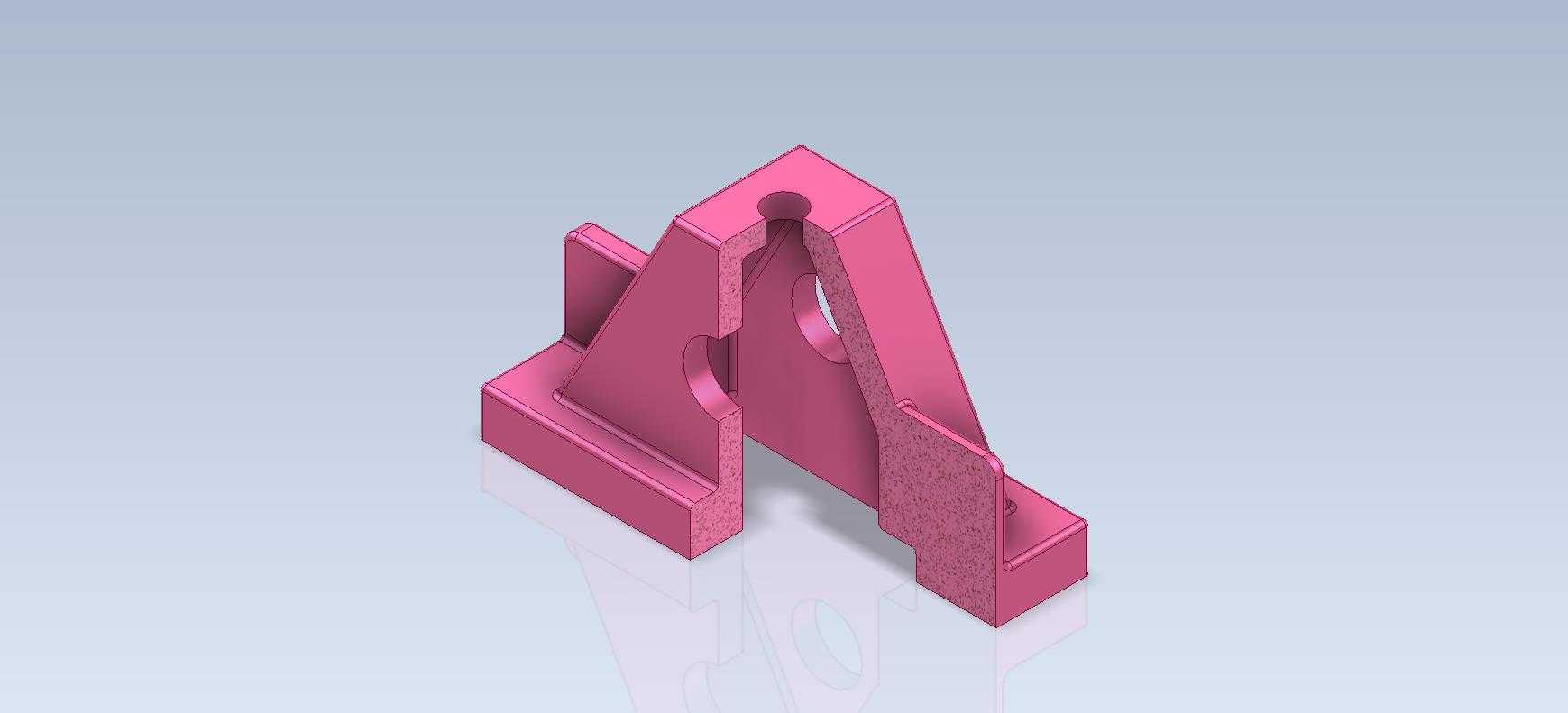

　　立板中间的镂空减重槽是很实用的设计，在不影响整体结构强度的前提下，能减少至少百分之二十的零件重量，如果是采用塑料注塑加工的话，还能避免零件壁厚不均导致的缩水变形，做这个特征的时候要注意槽的边缘和立板外壁的壁厚要保持均匀，差值不能超过1毫米，不然注塑冷却时不同位置的收缩率不一致，会导致零件翘曲。两侧的凸耳特征要和主立板做合并处理，衔接位置做小圆角过渡，不要留下尖锐的接合缝，不然加工时应力会集中在接缝位置。顶部的通孔要做倒角处理，不仅是为了装配时方便导入杆件，也能去除孔口的毛刺，避免安装时割伤操作人员或者刮坏配套零件的表面。从安装边界来看，这类零件的底板长度一般在60毫米到80毫米之间，宽度在40毫米左右，整体高度不会超过70毫米，属于小型的安装支撑件，安装时底板的四个角要和安装面完全贴合，如果有翘曲的话，锁紧螺栓时会导致整个立板出现倾斜，直接影响顶部孔位的精度。实际应用中如果是用在有振动的设备上，比如小型振动盘的侧边支撑，还可以在底板和安装面之间加一层薄橡胶垫，吸收一部分振动，避免螺栓因为长期振动出现松动。

　　建模的时候还要考虑加工工艺的可行性，如果是采用铝件铣削加工的话，所有的内圆角半径不能小于加工刀具的半径，不然会出现刀具无法加工到位的情况；如果是3D打印制作样件的话，悬空的位置要考虑添加支撑，不过这个零件的结构大部分都是自支撑的角度，只有顶部孔的位置可能需要少量支撑，打印完成后去除支撑也很方便。很多新手做这类练习件的时候，容易忽略各个特征之间的壁厚均匀性，要么把加强筋做的太厚导致材料浪费，要么做的太薄起不到加强作用，实际上这类小型零件的加强筋厚度一般是主体壁厚的0.7倍左右，既能保证强度，也不会出现加工缺陷。另外立板上的镂空槽位置也很关键，不能太靠近顶部的孔位，不然会降低孔位周围的结构强度，一般槽的上边缘和孔的下边缘之间要保留至少5毫米的实体距离，保证孔位周围有足够的材料承受载荷。在实际的设备组装场景里，这类支撑件往往是成组使用的，比如两个对称布置的基座用来支撑一根小型的辊轴，这时候就要求两个基座的顶部孔位同轴度误差控制在很小的范围内，不然辊轴转动时会出现卡顿，所以建模时的尺寸标注要清晰，关键尺寸要标注公差，方便加工时控制精度。
