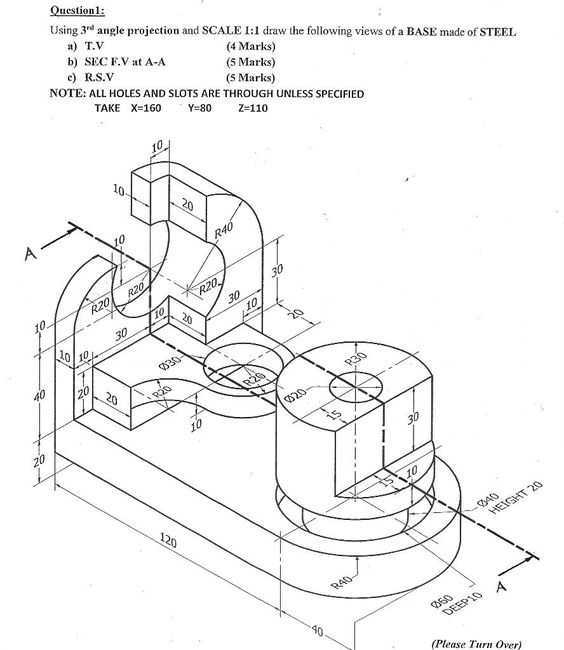

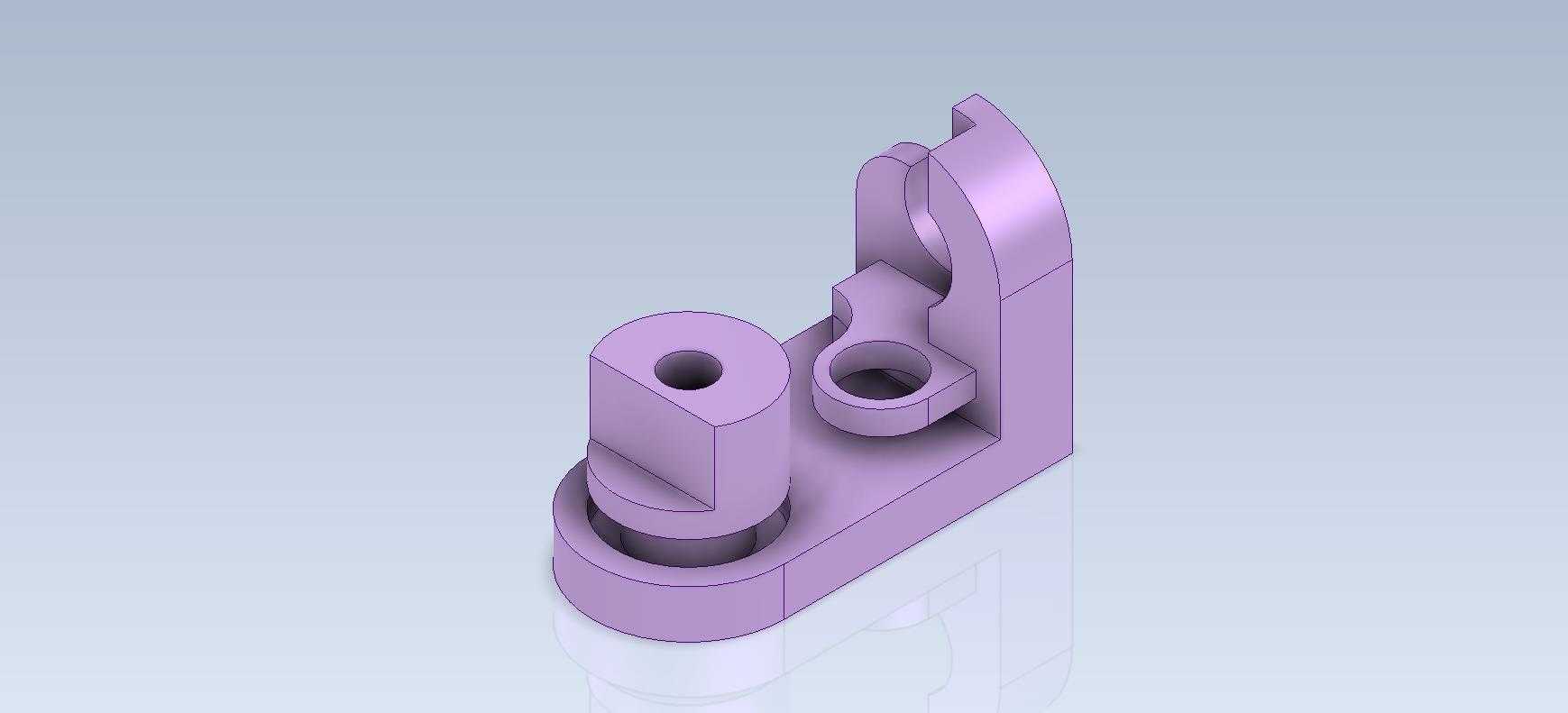

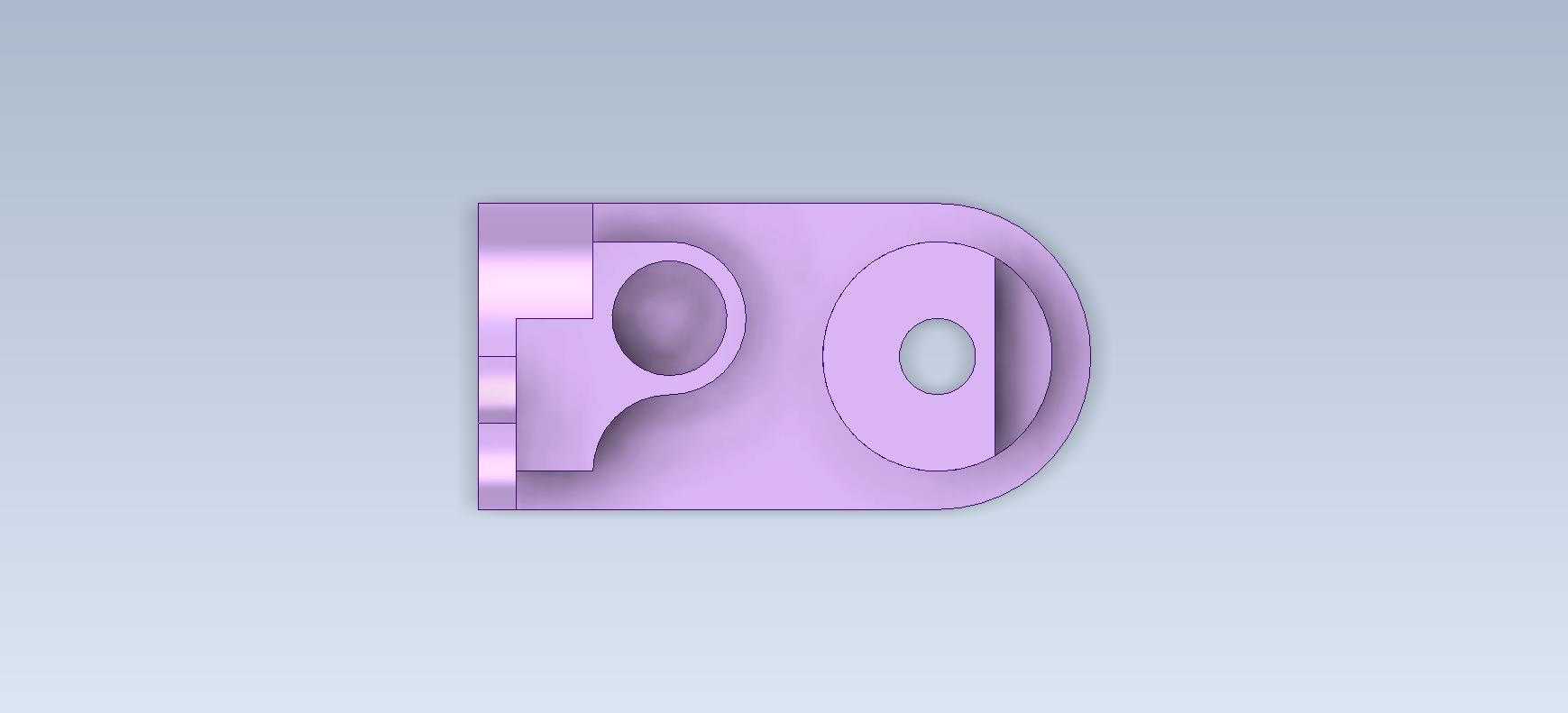

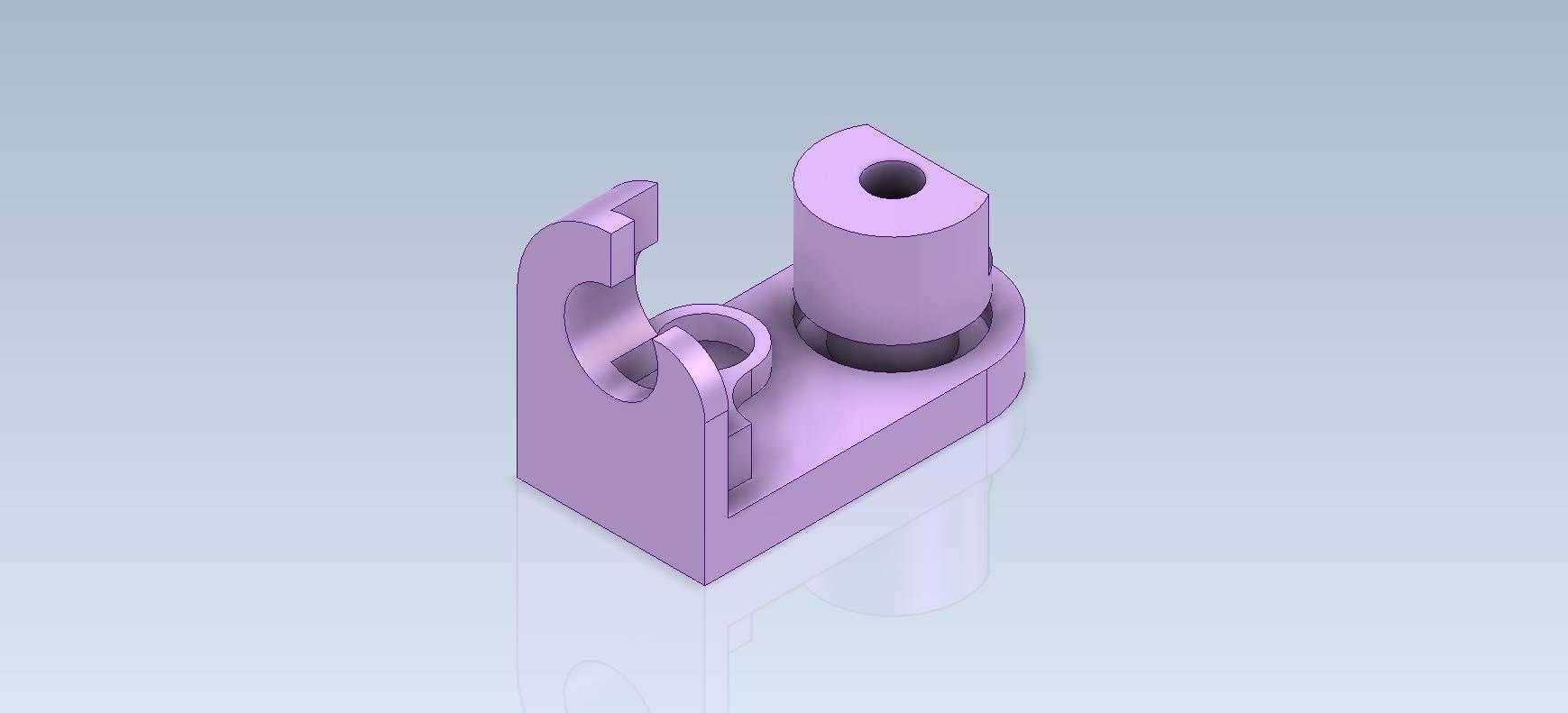

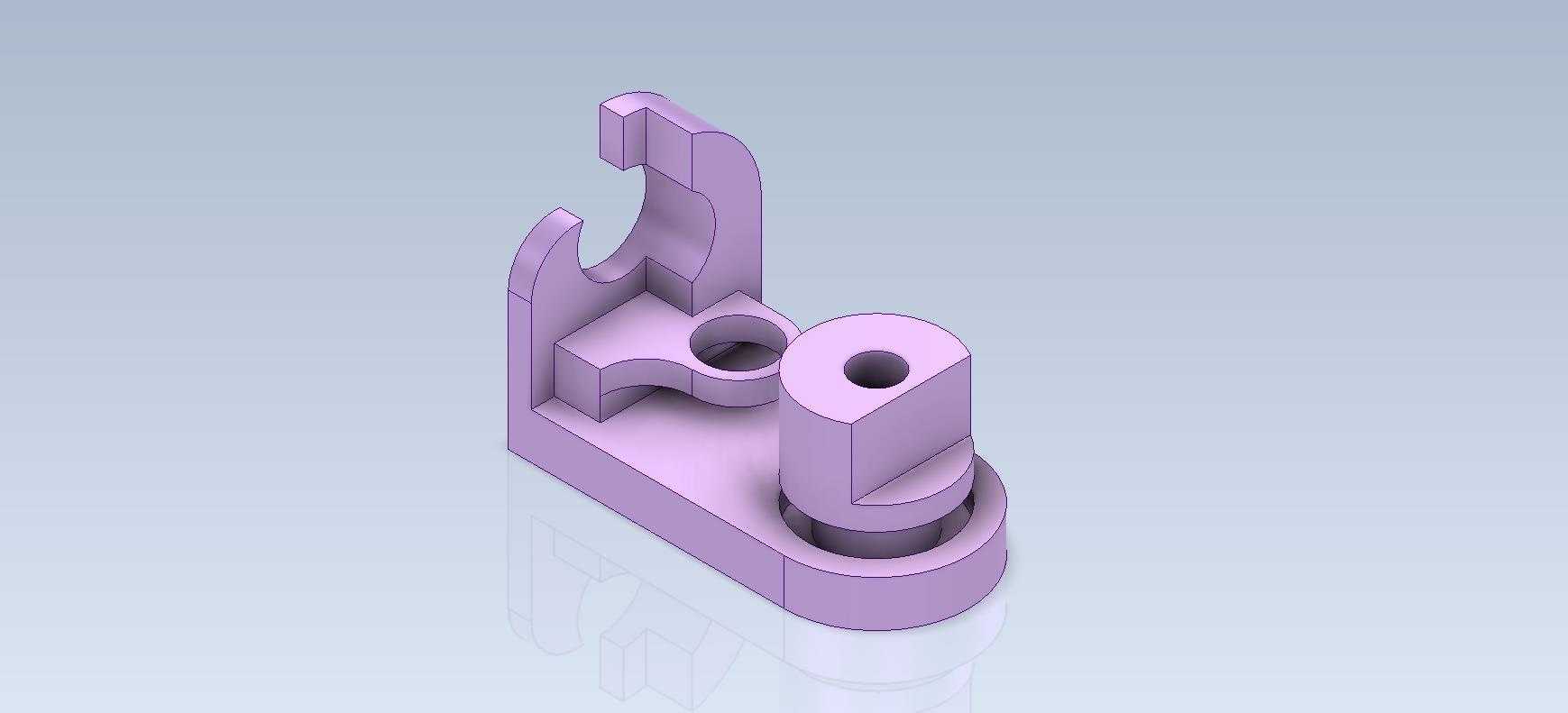

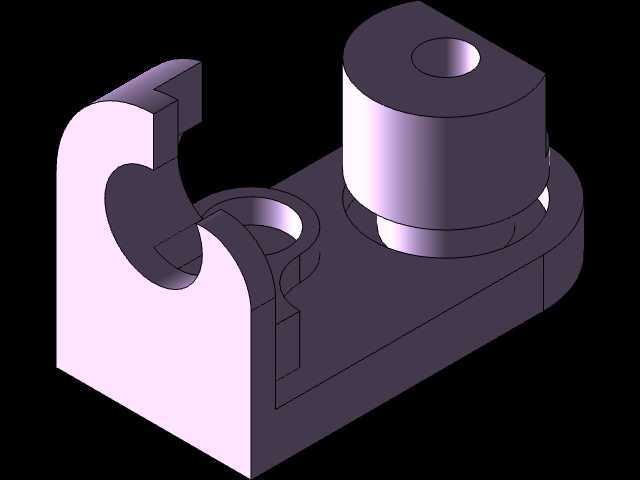

这类卡扣式安装支座结构,在小型机电设备的内部组件固定场景中应用十分广泛,常见于低压电控柜内的小型元件挂载、桌面型自动化设备的辅助定位模块安装、小型电源组件的侧边固定等场景,不需要额外设计复杂的安装压板,依靠自身的卡扣结构就能完成快速装拆,日常维护时不需要完全拆卸所有紧固件就能完成元件更换,能大幅降低现场运维的操作时长。从结构功能来看,这个零件同时集成了卡扣挂载、销轴铰接、平面定位三个核心功能,上部的弯钩状卡扣结构,主要用于卡入设备机架上预设的3mm厚安装翻边,卡扣内侧做了0.2mm的导入倒角,装配时不需要额外对准销孔,顺着翻边推入就能自动卡合到位,卡扣的根部做了R2的圆弧过渡,避免反复装拆时根部应力集中导致断裂,经过测算,这个卡扣的单次装拆寿命能达到500次以上,完全满足普通工业设备的全生命周期运维需求。零件中部的两个带孔凸台,其中一个是直径8mm的光孔,用于穿装铰接销轴,和配套的摆杆类零件组成转动副,孔的内壁设计了0.1mm的装配间隙,既保证转动时没有卡滞,也不会因为间隙过大导致摆杆晃动量超差;另一个凸台是带台阶的圆柱结构,台阶面高度为3mm,主要用于承托配套的扭簧,扭簧安装后一端卡在零件本体的限位槽内,另一端抵在摆杆上,为摆杆提供复位扭矩,不需要额外设计扭簧固定座,进一步压缩了整体结构的占用空间。
零件底部是一体化的矩形安装底座,底座底面做了0.05mm的平面度要求,安装时和设备基板完全贴合,底座上的弧形凸台和中部的铰接孔是同轴设计,凸台外径比铰接孔大6mm,相当于在孔的外侧增加了一圈加强筋,既提升了孔位的结构强度,也能在铰接销轴承受径向载荷时,把力均匀分散到底座整个平面上,避免孔位处出现应力开裂。在设计思路上,这个零件完全遵循了面向制造和装配的设计原则,整体采用等壁厚设计,所有壁厚统一为2.5mm,不管是采用注塑成型还是3D打印加工,都不会出现壁厚不均导致的缩痕或者打印翘曲问题;所有的棱边都做了R0.5的圆角处理,没有尖锐的边角,既避免加工时出现应力集中,也能防止装配操作人员被划伤。

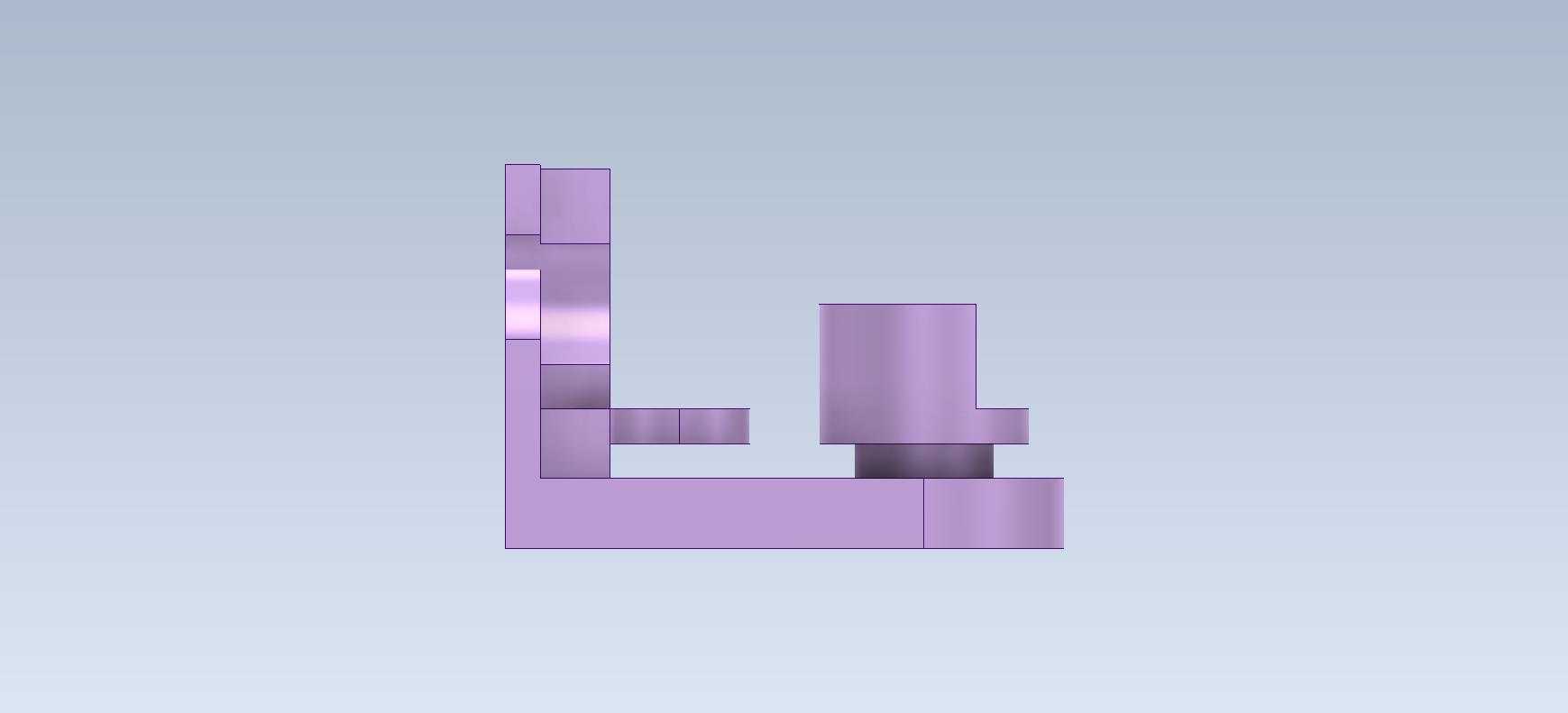

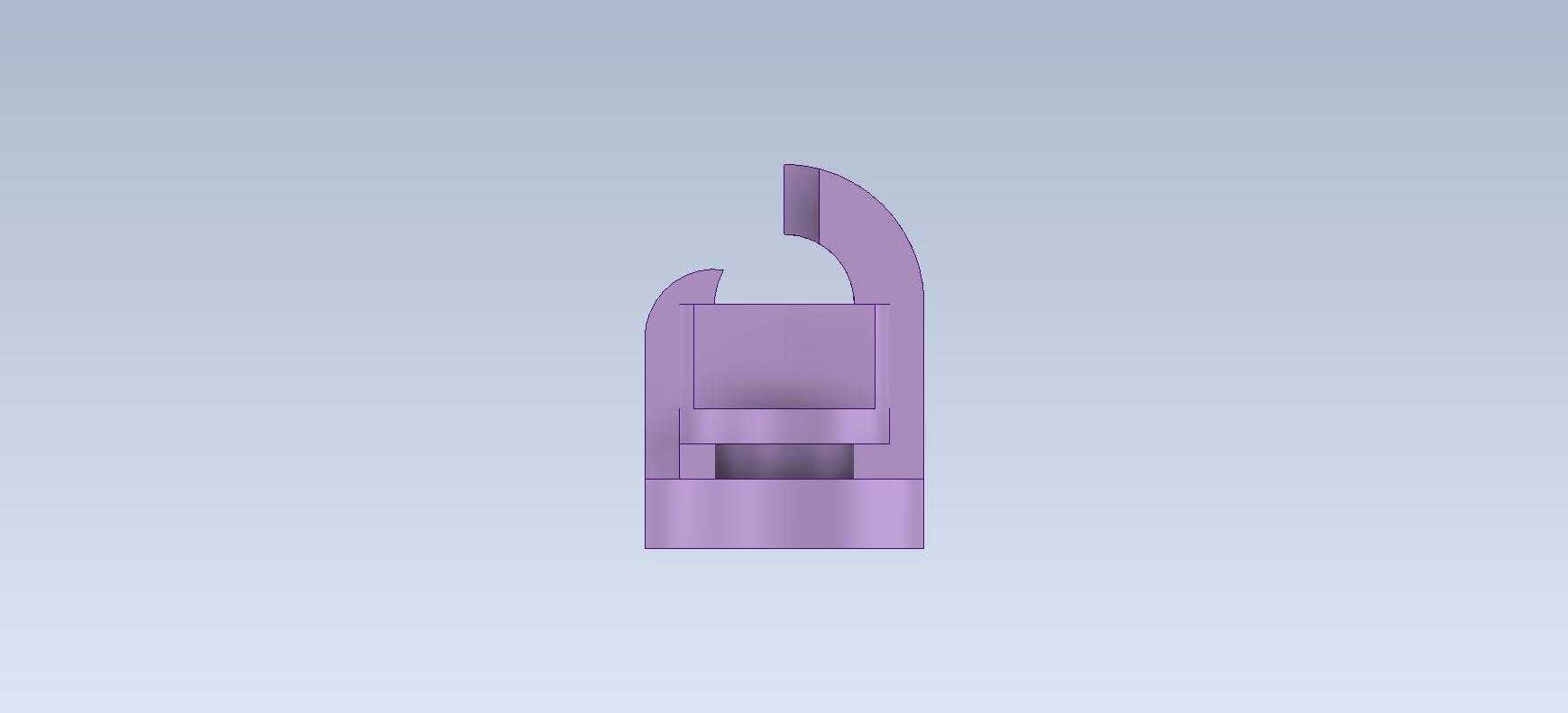

零件的整体外形尺寸控制在长42mm、宽22mm、高38mm的范围内,安装边界非常紧凑,不会占用过多的设备内部空间,安装时只需要在基板上预留一个对应卡扣位置的缺口,不需要加工多个安装孔,降低了基板的加工难度和成本。在实际建模过程中,这类零件是非常典型的基础特征练习案例,从草图绘制阶段就要注意各个特征的定位基准统一,所有孔位和凸台都以底座的底面和侧边作为基准,避免特征之间出现基准错位导致的装配干涉;拉伸特征的先后顺序也有讲究,先绘制底座的基础轮廓,再依次叠加凸台、卡扣、铰接孔等特征,最后做圆角和倒角处理,能大幅减少特征编辑时的报错概率。
另外,这个零件的卡扣部分做了1.5度的拔模斜度,如果采用注塑工艺生产,能顺利从模具中脱出,不需要额外设计侧抽芯结构,能有效降低模具的制造成本;铰接孔的位置精度控制在±0.02mm,保证和销轴配合时的同轴度要求,不会出现转动卡滞的问题。在实际选型应用时,这类支座适合承受10N以内的径向载荷,应用在小型低压电控元件、传感器安装支架、小型摆杆复位机构等场景中,如果需要承受更大的载荷,可以在不改变整体安装边界的前提下,适当增加壁厚到3mm,同时把卡扣的宽度从6mm增加到8mm,就能提升整体的结构强度,不需要重新设计整体安装接口,适配性非常强。
