三向椭圆滑轨过约束连杆机构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867965
  • 三向椭圆滑轨过约束连杆机构
  • 三向椭圆滑轨过约束连杆机构

  这套三向椭圆滑轨机构属于典型的过约束平面连杆组合结构,核心功能是通过三组正交布置的直线导轨与三角形连杆组件的配合,让连杆端部的铰接点输出标准椭圆运动轨迹,在轻工机械的轨迹送料、包装设备的异形轨迹执行端、教学实验台的机构演示单元中都有明确的应用场景。从实际使用场景来看,这类机构常被用在需要特定非圆轨迹往复运动的工位,比如小型包装线的折边工位,需要执行端走出椭圆轨迹完成包装膜的折边压合动作,相比采用凸轮驱动的同轨迹机构,这套滑轨连杆结构没有凸轮的高副接触磨损,运行过程中所有运动副均为低副铰接与滑动配合,长期运行的维护成本更低,传动过程中的冲击载荷更小,适合中低速连续运转的工位使用。

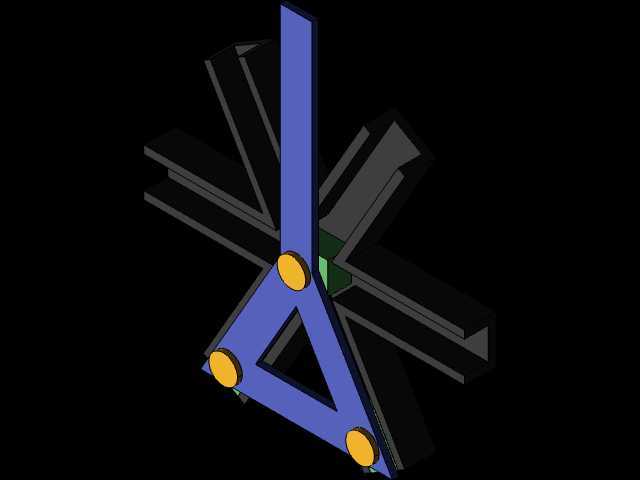

  从功能特性上看,这套机构的三组直线导轨呈120度夹角均匀布置,每个导轨内配置一个带铰接轴的滑块,三个滑块分别与三角形连杆的三个角点铰接,当任意一个滑块作为主动件沿导轨做直线往复运动时,另外两个滑块会同步在对应导轨内滑动,带动三角形连杆做平面复合运动,此时连杆上除铰接点外的任意点位,或是铰接点延伸出的执行端,都会走出连续的椭圆轨迹。由于机构属于过约束结构,所有运动副的配合间隙需要严格控制,滑块与导轨的配合公差建议选H7/g6的间隙配合,铰接轴与连杆孔的配合选H8/f7,避免过约束导致的卡滞问题,同时三组导轨的安装平面度需要控制在0.05mm以内,夹角偏差不超过±0.1度,否则会出现运动阻力陡增、磨损加快的问题。

  设计思路上,这套机构没有采用传统的曲柄滑块或者双曲柄结构生成椭圆轨迹,而是利用三向正交导轨的约束,将三个滑块的直线运动耦合为三角形连杆的平面运动,相比传统椭圆机构,这套结构的轨迹参数调整更加灵活,只需要调整三角形连杆的边长比例,或是改变铰接点在连杆上的位置,就能生成不同长短轴比例的椭圆轨迹,不需要更换核心的传动零件。在结构设计时,三角形连杆采用中间挖空的三角框结构,在保证整体刚性的前提下降低了运动件的重量,减少运动过程中的惯性冲击,滑块与导轨的接触面上预留了润滑脂槽,可定期加注润滑脂降低滑动摩擦阻力,铰接位置采用带挡边的铜套作为滑动轴承,既保证铰接的转动灵活性,又能承受一定的侧向载荷,避免连杆运动过程中出现侧向窜动。

  从安装边界来看,整套机构的安装基准为三组导轨的交汇中心,安装时需要保证三组导轨的对称中心线交汇于同一点,整体安装 footprint 近似为圆形,直径尺寸根据设计的椭圆轨迹长短轴确定,以长短轴比为2:1的椭圆轨迹为例,整套机构的最大外轮廓直径约为椭圆长轴长度的1.2倍,安装时需要在导轨的两端预留滑块的极限行程余量,余量长度不小于滑块长度的1/3,避免滑块运动到极限位置时脱出导轨。执行端的安装位置可设置在三角形连杆的中心位置,或是任意一个角点的延伸轴上,中心位置输出的椭圆轨迹长短轴比例与连杆边长比例直接相关,角点延伸位置输出的轨迹可通过调整延伸臂的长度改变轨迹尺寸,适配不同的工位行程需求。

  在实际选型适配时,需要根据执行端的负载大小确定连杆与导轨的截面尺寸,当执行端负载小于5kg时,导轨可采用15mm宽度的标准直线导轨,连杆采用6mm厚度的铝合金板材加工即可满足刚性要求;当负载在5-20kg区间时,需要将导轨宽度提升至20mm以上,连杆厚度增加至10mm,同时铰接轴的直径不小于8mm,保证运动过程中零件的变形量在允许范围内。由于机构为过约束结构,装配时需要先进行预装调整,在不拧紧导轨安装螺栓的状态下手动盘动机构,确认全程运动无卡滞后再逐次拧紧螺栓,避免安装应力导致的运动不畅问题,日常维护时只需要定期清理导轨表面的粉尘杂物,补充润滑脂即可保证长期稳定运行,相比采用伺服电机配合多轴插补生成椭圆轨迹的方案,这套纯机械结构的成本仅为电控方案的十分之一左右,且不需要复杂的电控调试,适合对成本敏感、轨迹固定的大批量应用工位。
