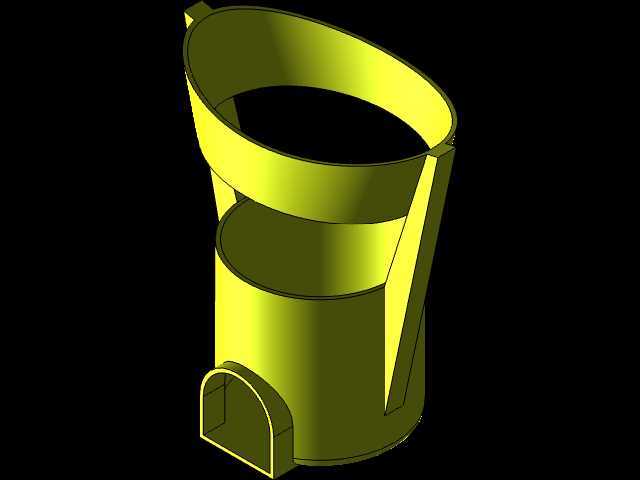

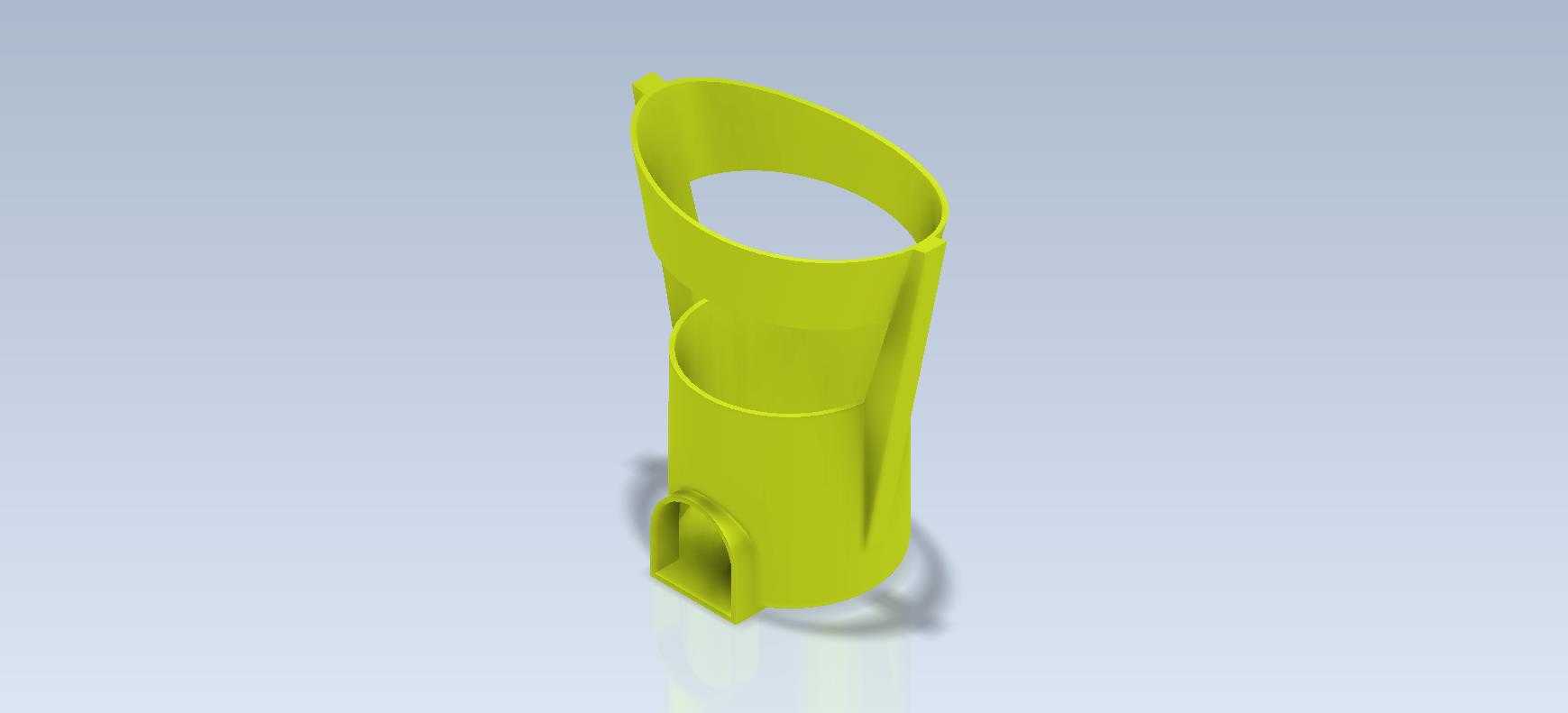

在日常的三维建模技能训练与机械结构设计实操中,这类异形筒状构件常作为结构连接、流体导流类部件的基础练习载体,对应实际工业场景里的小型管路转接、手持设备握持支撑、轻工设备料道导流等多种应用需求。从结构功能来看,该构件主体采用变径筒身设计,上部为大口径敞口结构,可适配大尺寸外接组件的套接安装,下部收窄为小直径筒段,能够匹配小规格管路或支撑柱的对接需求,筒身侧面延伸出的斜向凸嘴结构,可作为侧向流体导出、线缆穿出或者辅助定位卡扣的安装位,满足多方向的功能对接要求。
设计过程中需要重点处理几处核心结构的过渡逻辑:首先是上下两段不同直径筒身的顺滑衔接,不能出现生硬的直角转折,避免实际生产中出现应力集中导致的结构开裂,同时要保证筒壁厚度均匀一致,不管是采用注塑成型还是3D打印加工,均匀壁厚都能有效减少成型过程中的翘曲、缩痕缺陷,提升成品的结构强度。其次是侧面斜凸嘴与主筒身的相贯线处理,需要精准控制凸嘴的倾斜角度与主筒身的贴合位置,保证两者连接位置的曲面连续,没有错位或者缝隙,这部分也是建模练习中考察曲面缝合、布尔运算精度的核心考点,很多初学者在处理这类相贯结构时容易出现曲面破面、壁厚不均的问题,需要反复调整草图约束与放样路径的参数。
从安装边界尺寸来看,该构件整体为竖直放置的筒状结构,底部的小直径筒段可作为安装定位端,插入对应尺寸的基座孔位中,侧面凸嘴的外伸长度控制在不超出上部大筒身的最大外径范围,避免安装时与周边组件产生干涉,上部敞口端的翻边结构可作为轴向定位面,抵靠在对接组件的端面上,保证安装位置的轴向精度。筒身内部为贯通式空腔,可根据实际使用需求设置分隔结构或者导流筋,本次练习模型保留了完整的贯通空腔,方便学习者根据不同的应用场景进行二次结构修改。
在建模思路上,这类构件适合采用多草图放样结合布尔运算的方式完成:首先绘制上下两个端面的圆形轮廓草图,确定筒身的整体变径趋势,再绘制侧面凸嘴的轮廓路径,通过扫掠命令生成凸嘴的基础实体,之后将两个实体进行合并,再对所有的棱边进行圆角处理,最后通过抽壳命令完成均匀壁厚的设置。需要注意的是,抽壳操作前要确认所有的外表面都是连续完整的曲面,避免出现抽壳失败或者局部壁厚异常的问题,对于凸嘴与主筒身的连接位置,可提前进行圆角过渡,提升抽壳后内壁的顺滑度。
这类练习构件虽然结构不算复杂,但涵盖了草图约束、特征放样、扫掠、布尔运算、抽壳、圆角处理等多个常用的三维建模核心命令,能够帮助初学者快速掌握异形筒类零件的建模逻辑,理解结构设计中壁厚控制、应力规避、安装干涉检查等实际工程要点,为后续设计更复杂的工业管路、设备外壳、支撑结构类零件打下扎实的实操基础。在实际工程应用中,这类结构经过尺寸调整与细节优化后,可直接用于小型气动设备的管路转接、手持电动工具的握持护套、食品加工设备的料道导流等场景,具备较强的结构通用性。
