多规格带线防水连接器插头三维设计

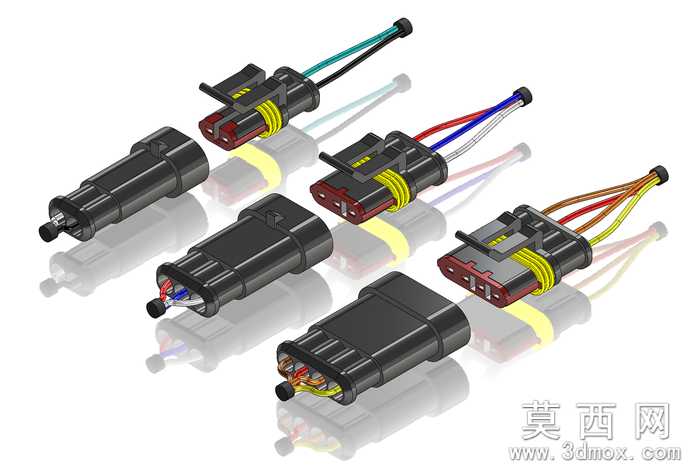

本作品为多规格带线束防水连接器插头的三维建模设计，建模过程中严格遵循工业接插件的实际生产尺寸规范，对不同芯数、不同线径适配的连接器结构进行了1:1精准还原。建模阶段首先梳理连接器的核心组成结构，分别构建公端插头、母端插座的主体壳体，壳体采用带防滑纹理的硬质塑料结构设计，建模时对壳体表面的卡扣卡槽、密封槽位、防滑凸棱做了精细化特征处理，确保卡扣配合的间隙符合实际装配公差，密封槽的尺寸能够匹配标准防水胶圈的安装要求。针对连接器尾部的防水密封结构，建模时还原了尾部的橡胶密封塞、压线卡扣结构，能够清晰展示线束穿入后密封压紧的装配逻辑。不同规格的连接器分别适配2芯、3芯、4芯等不同数量的接线端子，建模时对内部的金属插针、插孔做了单独的零件建模，还原插针的倒刺防脱结构、接触端的弹性结构，同时对每款连接器引出的不同颜色线束做了路径拟合，线束的弯曲弧度自然真实，还原实际布线的柔软质感。渲染阶段采用哑光硬质塑料材质制作连接器壳体，还原黑色塑壳的细腻磨砂质感，金属插针采用镀锡铜的金属材质，表现出金属的哑光导电光泽，尾部的黄色防水密封圈采用软胶材质，表现橡胶的半哑光弹性质感，不同颜色的线束分别赋予红、蓝、黑、绿、棕、黄等对应色号的PVC线材材质，还原线束外皮的柔和光泽。场景搭建时将不同规格的连接器错落排布，采用柔和的影棚布光，通过地面反射效果突出连接器的结构轮廓，清晰展示每款连接器的外形差异、接线数量区别与结构细节。设计过程中充分考虑连接器的实际使用场景，所有结构均满足户外电气连接的防水、防松、防脱要求，公母端对插后的卡扣锁定结构清晰可见，能够直观展示连接器的装配关系与使用方式，可用于电气配件选型展示、接插件结构教学、线束装配演示等场景。
