外螺纹金属壳纳米圆形连接器结构设计

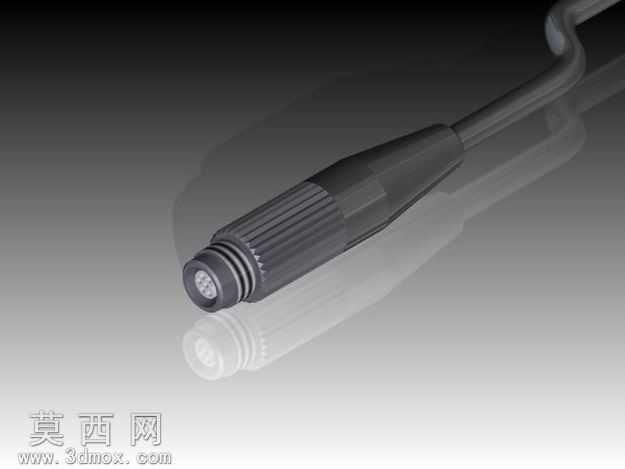

本模型为外螺纹金属壳纳米圆形连接器，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循微型连接器的尺寸规范，对插合端、金属壳体、尾部出线结构进行1:1比例还原。首先构建插合接触端的内芯结构，精准排布微型接触端子的安装位，保证端子间距符合纳米级微型连接器的电气性能要求，端子固定槽的倒角、卡扣结构均做细化处理，避免装配时出现干涉问题。金属外壳部分采用回转体建模思路，先绘制壳体截面轮廓线，通过旋转特征生成主体结构，再对外壳表面的防滑滚花结构做阵列处理，滚花的齿深、齿距均参考实际产品的握持防滑需求设定，保证手动插拔时的摩擦力符合使用要求。外壳前端的外螺纹结构采用螺旋扫描特征生成，螺纹牙型、螺距均匹配标准密封连接规格，螺纹尾部的退刀槽、密封垫圈安装位做单独结构细化，保证螺纹旋合后可实现可靠的环境密封效果。尾部出线位置做渐变收腰结构设计，既可以对线缆起到弯折防护作用，也能优化整体外观的流畅度，建模时对收腰位置的过渡曲面做曲率连续处理，避免出现锐边、褶皱等曲面瑕疵。材质渲染阶段，金属外壳赋予哑光枪灰色金属材质，调整金属粗糙度、反射参数还原金属壳体的磨砂质感，接触端子赋予亮面镀镍金属材质，尾部线缆部分赋予黑色哑光橡胶材质，通过不同材质的质感差异区分各功能部件。渲染时采用侧方主光源搭配底部补光的布光方案，突出金属壳体的轮廓层次与滚花结构的细节，同时通过半透明倒影效果增强模型的展示立体感。设计过程中重点考量微型连接器的紧凑性与密封性能，所有结构尺寸均做装配干涉检查，保证各部件可实现顺畅装配，螺纹结构的密封面贴合度满足严苛环境下的使用要求，整体模型结构完整，细节还原度高，可用于微型连接方案的结构展示、装配模拟等场景。
