带双安装孔的L型铰接支撑结构件

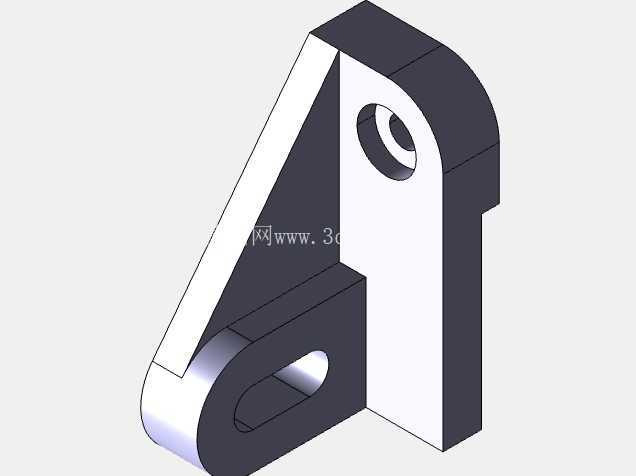

　　这类带双安装孔的L型铰接支撑结构件，在中小型机电设备的机架连接、工装夹具的定位支撑、自动化产线的辅助限位场景中应用十分广泛，常作为两个相对运动部件之间的铰接承载连接件，或是固定机架与可调功能模块之间的支撑转接件，承担载荷传递、运动限位、位置保持的核心作用。从结构功能来看，该零件的竖直段上端设置的同轴通孔为铰接安装位，可配合销轴、螺栓实现与摆动类部件的转动连接，孔位周边做了加厚凸台处理，能够有效降低铰接部位的应力集中，避免长期往复摆动下出现孔位磨损、开裂的问题；水平段设置的长圆孔为安装调节位，可在装配时根据实际对接位置调整安装间隙，补偿机架焊接、机加工带来的位置公差，降低装配对位的难度。

　　设计思路上，整体采用L型弯折的一体式结构，省去了分体式拼接所需的额外紧固件，减少了装配累积误差，同时在竖直段与水平段的连接转角处做了圆弧过渡处理，既避免了直角应力集中带来的结构断裂风险，也适配了铸造、铣削加工的工艺要求，减少加工过程中的刀具干涉问题。零件的外轮廓做了等壁厚设计，在保证整体结构刚度满足静载、动载使用要求的前提下，尽可能控制零件自身重量，降低设备整体的负载。

　　从安装边界来看，竖直段的铰接孔中心到零件底面的高度尺寸，决定了铰接部件的摆动回转中心高度，设计时需要匹配对接部件的运动行程，避免摆动过程中出现部件干涉；水平段的长圆孔长度方向沿零件的长度方向布置，可调范围覆盖常规装配的公差区间，安装时可通过长圆孔调整零件的前后位置，保证铰接孔与对接部件的同轴度。零件的两个安装端面均做了铣平处理，保证安装时的贴合度，避免出现安装倾斜导致的铰接卡滞、受力不均问题。在实际选型应用中，这类支撑件常用于小型输送线的侧挡导向铰接、工装夹具的快速压头支撑、小型机电设备的门体铰接限位等场景，能够承受中等强度的径向载荷与小幅摆动带来的交变载荷，结构简单可靠，加工难度低，不需要复杂的工装即可完成批量生产。

　　建模过程中需要重点关注两个孔位的位置度公差，以及转角处的圆弧过渡尺寸，避免出现壁厚不均导致的加工变形，同时铰接孔的内壁粗糙度需要满足销轴转动的配合要求，减少长期使用的磨损量，长圆孔的两端圆弧需要与直边段平滑过渡，避免安装时螺栓卡滞。
