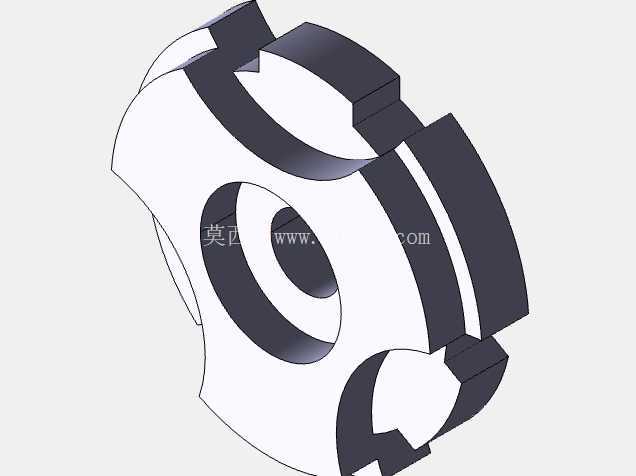

带弧形卡槽的环形传动连接零件结构

　　外轮廓并非完整圆柱面，而是沿周向均匀分布了三处内凹的弧形卡槽，卡槽的型面采用平滑圆弧过渡，没有尖锐棱角，一方面是为了降低应力集中系数，在承受周向扭矩载荷时，避免卡槽根部出现应力断裂的风险，另一方面圆弧型面在和配套的卡爪、销柱配合时，能够实现更顺滑的啮合与脱开动作，减少配合面的冲击磨损。相邻卡槽之间的外凸块侧面设计有轴向的定位台阶，这个台阶面是装配时的轴向限位基准，安装时可以贴靠在配套支座的端面上，通过端面配合保证零件的轴向位置精度，不需要额外加装轴向定位挡圈，简化了装配流程。在日常的机械结构设计工作中，这类带周向弧形卡槽的环形零件，常出现在需要周向限位、间歇传动或者快速卡接装配的工位上，比如小型自动化设备的分度转盘定位组件、快换工装的连接基座、部分低压电气柜内操作机构的联动环，甚至一些手动工具的棘轮配合结构里，都能见到类似构型的零件。从结构本身来看，零件主体为回转类环形基体，内孔是核心的装配基准面，加工时需要保证内孔的圆柱度与同轴度，避免装配后出现回转偏心，导致传动卡滞或者磨损加剧的问题。

　　从建模逻辑来看，这类零件的建模首先要确定内孔与外圆的基准轴线，所有周向特征都要围绕该轴线做阵列排布，保证三个卡槽的周向角度偏差控制在合理范围内，否则装配时会出现卡爪无法顺利入槽、定位精度超差的问题。建模时先绘制回转基体的截面草图，通过旋转命令生成基础环形实体，之后绘制单个卡槽的截面轮廓，通过拉伸切除生成第一个卡槽特征，再沿基准轴线做圆周阵列得到其余两处卡槽，最后对所有锐边做倒圆角处理，倒圆角的半径需要根据零件的壁厚来确定，不能因为倒圆角导致局部壁厚过薄，影响零件的结构强度。

　　在实际选型应用时，需要重点关注几个安装边界尺寸：首先是内孔的直径公差，要和配套的回转轴径做基孔制配合，根据传动载荷的大小选择间隙配合或者过渡配合，如果是需要频繁拆装的快换结构，可以选择稍大的间隙配合，装配时涂抹润滑脂减少磨损；如果是传递固定扭矩的传动结构，则选择过渡配合，加装平键传递扭矩，避免配合面打滑。其次是外轮廓的最大回转直径，要确认安装工位的预留空间，避免零件回转时和周边的结构件发生干涉，尤其是卡槽位置的径向深度，要保证配套卡爪的伸入长度足够，啮合时的接触面积满足扭矩传递要求，防止接触应力过大导致型面压溃。另外是零件的轴向厚度，要和安装支座的卡槽宽度匹配，保证轴向装配后没有明显的窜动间隙，如果间隙过大，传动时会产生轴向冲击，不仅会产生噪音，还会加速配合面的磨损。这类零件的材质选择通常根据使用场景确定，普通工况下选用45号钢调质处理即可满足强度要求，如果是在腐蚀环境或者需要轻量化的场合，可以选用铝合金硬质阳极氧化处理，或者工程塑料注塑成型，但塑料材质仅适用于低载荷的手动操作机构，不能用于动力传动场景。

　　在加工工艺层面，这类零件如果是金属材质，批量生产时可以采用模锻制坯之后数控车削加工回转面，再用加工中心铣削周向卡槽，最后做表面处理；如果是单件小批量生产或者教学练习场景，则直接用圆钢下料，数控车铣复合加工一次成型，能够更好的保证各特征之间的位置精度。在装配调试时，要先清理各配合面的毛刺与加工残留的铁屑，在配合面涂抹少量润滑脂，装配后手动转动零件，检查回转是否顺畅，卡槽与卡爪的啮合是否到位，有没有卡滞或者虚位的情况，如果出现啮合不畅的问题，不要强行敲击装配，要检查卡槽的位置度公差或者卡爪的安装位置是否存在偏差，调整到位后再做紧固。
