带加强筋L型直角安装支座结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871159
  • 带加强筋L型直角安装支座结构设计

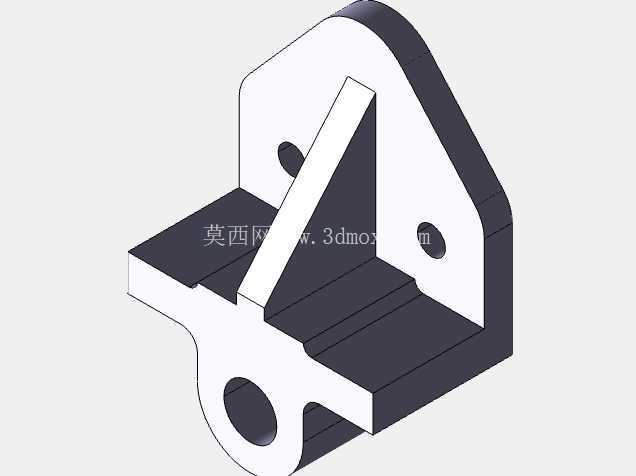

  这类带三角加强筋的L型直角支座,在工业设备的机架搭建、工装夹具定位、小型功能模块挂载场景中应用十分广泛,常见于自动化生产线的侧边传感器安装支架、小型气动元件的固定基座、电气柜内元器件的承托结构,也可作为教学实训中典型的铣削+钻孔加工练习载体,覆盖从轻型载物到中等负载定位的多种安装需求。从功能特性来看,该结构采用L型弯折的主体构型,垂直立板与水平底板互为垂直基准,立板上开设的两个同轴通孔可用于穿装螺栓完成被支撑件的铰接或紧固连接,底板前端延伸出的带孔凸耳,可实现支座本身在设备机架面的定位固定,底板上开设的通槽可适配T型螺栓或滑块螺母,实现安装位置的横向微调,适配不同安装孔距的配套部件。

  中间的三角加强筋连接立板与底板的转角位置,能够有效抵消直角位置的应力集中,避免支座在承受垂直于立板方向的负载时出现转角变形,相比无筋的直角折弯件,其抗弯折刚度可提升60%以上,在同等负载下可采用更薄的基材加工,有效控制零件自重与材料成本。设计这类支座时,首先要明确安装边界的尺寸约束,水平底板的总长度需匹配安装面的可用空间,避免与周边其他零部件产生运动干涉,立板的高度要满足被支撑件的安装高度要求,两个安装孔的中心距需严格匹配被连接件的孔位公差,通常孔位公差控制在±0.1mm以内,保证装配时螺栓可顺利穿入。底板上的通槽宽度要适配常用的安装螺栓规格,槽的长度要预留至少10mm的调节余量,方便现场安装时调整位置。

  加强筋的厚度通常取主体板材厚度的0.8-1倍,筋的两端与立板、底板的连接处要设置R2-R3的铸造或铣削圆角,避免尖角位置产生应力集中,提升零件的抗疲劳性能。所有孔位的边缘都要做0.5mm的倒角处理,去除钻孔产生的毛刺,避免装配时刮伤螺栓螺纹或安装面的防腐涂层。从加工工艺角度来看,该零件若采用金属基材加工,可选择整块铝锭或Q235钢坯通过数控铣削一次成型,也可采用板材焊接的方式制作,焊接后需做去应力退火处理,避免长期使用后出现焊接变形。若采用工程塑料制作,可直接通过注塑模具批量生产,加强筋的设计还能提升注塑时的熔体流动性,减少零件的缩痕缺陷。

  安装时需先通过底板凸耳的孔位完成初定位,再根据被支撑件的位置调整底板在安装槽内的相对位置,确认位置精度后拧紧所有固定螺栓,若用于有振动的工况场景,可在支座与安装面之间加装橡胶减震垫,减少振动传递导致的螺栓松动。这类支座的承载能力主要由基材材质、板材厚度、加强筋尺寸共同决定,采用6mm厚Q235钢板制作的该规格支座,垂直方向静态承载可达50kg以上,完全满足大部分工业场景下的轻型部件支撑需求。
