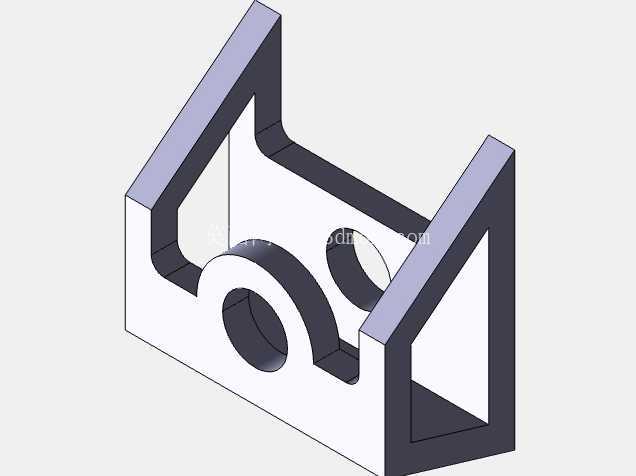

双立板带孔支撑连接结构件

　　这类双立板带孔支撑结构件，在轻工输送线、小型自动化工作站的辅助定位机构里应用十分普遍，常作为摆动臂、导向杆的根部铰接承载件，承担往复摆动过程中的径向载荷与小幅轴向窜动限位作用。从实际工况适配角度看，这类零件多安装在设备机架的侧装基准面上，不需要额外做复杂的定位工装，依靠立板侧边与安装面的贴合就能快速找正装配基准，大幅缩短现场装配的调校时间。

　　从结构设计逻辑来看，两侧平行立板的厚度取值，是按照所承载铰接轴的直径做匹配的，常规工况下立板厚度取铰接轴直径的0.8-1.2倍，既可以避免立板过薄导致受载后出现外翻变形，也不会因为立板过厚造成整体重量冗余、材料浪费。立板上的同轴通孔是核心功能部位，孔的公差带一般取H7级，与配套的铰接轴做间隙配合，保证摆动过程中无卡滞，同时孔口位置做了0.5mm的45度倒角，既可以去除机加工产生的毛刺，也能在装配轴件时起到导向作用，避免硬敲装配导致孔口边缘崩损。

　　中间的连接腹板采用了等厚度设计，与两侧立板采用圆角过渡连接，过渡圆角的半径不小于腹板厚度的0.3倍，这个细节是为了分散应力集中点，避免设备长期往复摆动时，腹板与立板的连接位置出现疲劳裂纹。腹板上开设的减重孔并非随意设置，孔的中心位置与两侧铰接孔的中心保持在同一水平轴线上，既可以减轻零件整体自重，也能作为装配时的工艺吊装孔，方便车间内转运、吊装时穿入吊具，不需要额外焊接吊耳，减少后续加工工序。

　　从安装边界尺寸来看，这类零件的底部安装面平面度要求控制在0.05mm以内，保证与机架安装面完全贴合，不会出现局部间隙导致锁紧螺栓后零件产生内应力。两侧立板的平行度公差控制在0.03mm以内，两侧铰接孔的同轴度公差不超过0.02mm，避免铰接轴穿入后出现别劲现象，导致摆动过程中摩擦阻力增大、轴孔磨损加快。零件的整体外轮廓尺寸适配常规的小型设备安装空间，立板的外边缘做了R2的圆角处理，避免装配调试时锋利边缘划伤操作人员，也减少零件转运过程中边角磕碰产生的变形。

　　在实际使用场景中，这类支撑件常配套自润滑衬套使用，衬套压入两侧立板的通孔内，铰接轴穿过衬套与外部摆动臂连接，不需要频繁加注润滑脂就能满足长期往复摆动的使用需求，维护成本极低。零件的材质一般选用Q235结构钢，表面做发黑处理即可满足常规车间环境的防锈需求，如果应用在潮湿或者有轻微腐蚀的工况，也可以更换为304不锈钢材质，不需要改动整体结构尺寸就能直接替换。

　　建模过程中需要重点关注几个工艺细节：一是立板与腹板连接位置的圆角必须做全约束，不能出现尖角或者碎面，否则后续导入CAM编程时会出现刀路计算错误；二是两侧铰接孔的中心轴线必须完全重合，做同轴度约束时要避免出现过定义导致模型特征报错；三是所有倒角、圆角的尺寸要保持统一的工艺规范，不要出现随意设置圆角大小的情况，方便车间加工时统一刀具参数，减少换刀次数，提升加工效率。这类零件虽然结构不算复杂，但作为机构的根部承载件，尺寸精度与结构合理性直接影响整套摆动机构的运行稳定性，设计时需要结合实际载荷大小反复核算立板厚度与孔轴配合间隙，不能仅凭经验随意取值。
