带键槽圆柱与开槽支臂组合连接构件

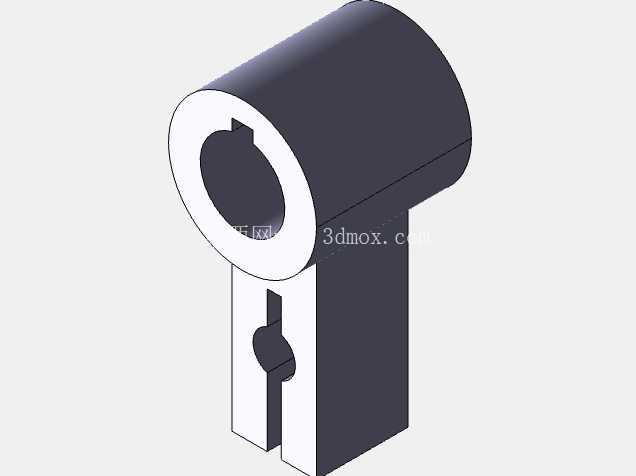

　　在中小型传动设备、工装夹具的动力传递链路里，这类带键槽圆柱与开槽支臂组合的构件，常作为轴系与执行端的中间连接载体使用，比如小型输送线的辊筒端部连接座、手动工装的旋转定位支座、低压配电设备内操作机构的联动摆臂，都能见到同结构形式的零件身影。从实际装配逻辑来看，上部的空心圆柱段是核心的轴配合部位，内孔加工的单键槽，是用来和配套传动轴实现周向固定的，避免传动过程中构件与轴之间出现相对转动，保证扭矩传递的可靠性，这类键槽的尺寸公差一般会按照GB/T 1095的标准选取，普通传动场景下取IT8级公差就能满足使用需求，不需要过高的加工精度徒增成本。

　　下部的开槽支臂段，中间的通槽是用来和外部执行件做卡接或者螺栓锁紧连接的，槽内预留的圆形凸台，既可以作为安装定位的止口，也能在螺栓锁紧时分散接触面的压应力，避免支臂开槽部位出现应力集中导致的开裂。设计这类构件的时候，首先要确定的是上部圆柱内孔的直径，这个尺寸完全由配套传动轴的轴径决定，要保证装配后轴与孔的配合间隙控制在0.02-0.05mm之间，既方便装配拆卸，也不会因为间隙过大出现传动晃动。圆柱段的外径设计要考虑扭矩传递的强度需求，按照扭转强度公式核算，壁厚一般取内孔直径的0.25-0.4倍，就能满足常规中小扭矩的传递要求，不需要额外做加厚处理，避免零件整体重量过大增加轴系的负载。

　　下部支臂的开槽宽度，要和配套连接的板件厚度匹配，一般槽宽比连接板厚度大0.1-0.2mm，方便安装时的对位调整，支臂的长度则要根据实际的传动摆角需求确定，摆角越大支臂长度对应的力臂越长，需要的驱动力就越小，但同时也要兼顾安装空间的限制，不能和周边的其他构件出现运动干涉。从安装边界来看，这类零件的上部圆柱段的轴向长度，要保证和传动轴的配合长度不小于内孔直径的1.2倍，这样才能保证键连接的接触面积足够，避免键槽部位出现压溃失效。下部支臂的开槽深度，要保证连接板插入后，凸台能完全卡入连接板的对应定位孔内，锁紧螺栓的孔位要设置在凸台的中心位置，保证锁紧力均匀作用在接触面上。

　　零件的材质一般选用45号钢做调质处理，硬度控制在HB220-250之间，既有足够的强度抵抗传动过程中的冲击载荷，也有不错的切削加工性能，不需要做表面淬火处理，除非是在高频往复运动的场景下使用，才会对键槽和凸台接触面做高频淬火提升耐磨性。建模的时候要注意，圆柱段和支臂段的衔接部位要做R2-R3的圆角过渡，不能做成直角衔接，避免热处理或者受力时在衔接直角处出现应力集中导致断裂，内孔的键槽两端要保留标准的退刀槽，方便铣削加工的时候刀具退刀，也能减少键槽端部的应力集中。这类零件在实际使用中，最常见的失效形式是键槽压溃和支臂开槽部位的断裂，所以设计时除了尺寸核算，还要注意加工时的表面粗糙度要求，键槽侧面和支臂槽内的接触面粗糙度要达到Ra3.2，其他非配合面达到Ra6.3就可以满足使用要求，不需要过高的表面处理要求。
