L型带锁孔安装折弯钣金支架结构

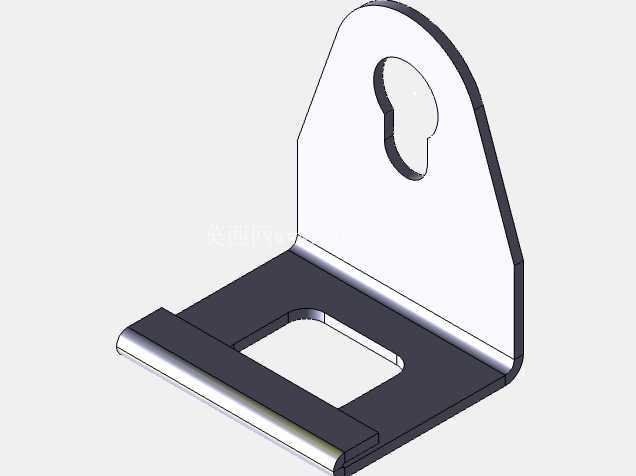

　　这类折弯钣金支架在工业装配场景里的应用覆盖度极高，小到低压电控柜内的小型元器件固定，大到自动化生产线侧边的检测元件挂载、小型气动元件的安装定位，都能看到同结构类型支架的身影，它的核心作用是为被安装件提供垂直于安装基面的支撑定位，同时通过自身的折弯结构抵消安装过程中产生的侧向力矩，避免被固定件因为设备运行振动出现移位、脱落的问题。从结构设计逻辑来看，这款支架采用单直角折弯的主体构型，底部水平段作为承载基面，一方面通过自身平面与安装基体贴合，保证支撑的稳定性，另一方面在水平段中部开设的矩形镂空，既可以减轻支架自身重量，减少钣金材料的不必要消耗，也能为被固定件的走线、定位销穿过或者底部调整预留操作空间，避免安装时出现结构干涉。垂直立板段顶部开设的钥匙孔型安装挂孔，是这类支架最具实用性的设计细节，这种孔型不需要施工人员将固定螺丝完全从基体上拧下，只需要将螺丝拧出足够的挂装间隙，把支架大孔端对准螺丝头套入后向下滑移，让螺丝杆卡入钥匙孔的窄段位置，就能完成支架的预固定，后续再拧紧螺丝即可完成最终锁紧，相比传统的圆孔安装，这种结构能大幅降低狭小空间内的安装难度，尤其是在设备内部走线密集、操作空间受限的场景下，不需要手伸到狭窄空间里对准孔位扶着螺丝拧入，能有效提升现场装配的效率。在尺寸边界的设计考量上，这类支架的折弯圆角完全匹配常规钣金冲压折弯的工艺要求，不会出现过小折弯半径导致的板材外侧拉裂、内侧起皱的问题，立板与水平段的垂直度公差可以控制在0.1mm以内，保证被安装件的定位精度不会因为支架的成型误差出现偏移。水平段的延伸翻边结构，是在基础折弯结构上做的强度优化，通过在水平段末端增加一道小角度的折弯翻边，相当于给水平承载段增加了一道加强筋，能在不额外增加板材厚度的前提下，大幅提升水平段的抗弯折能力，避免当被固定件重量偏大时，水平段长期受力出现向下弯折变形的问题。

　　实际选型应用时，需要重点核对几个安装边界参数：首先是钥匙孔窄段的宽度，必须匹配所使用的安装螺丝的杆径，保证螺丝卡入后不会出现过大的旷量，同时大孔端的直径要大于所选螺丝的头部直径，确保挂装操作能顺利完成；其次是水平段矩形镂空的位置与尺寸，要确认被固定件的安装孔位能避开镂空区域，保证固定螺丝有足够的咬合接触面，不会出现锁附时螺丝打滑、固定不牢的问题；另外支架的整体高度，也就是垂直立板的高度，要匹配被安装件所需的安装高度，避免支架过高导致被安装件与周边其他部件出现运动干涉，或者支架过矮导致被安装件底部与安装基面之间的间隙不足，影响走线或者散热。

　　从加工工艺角度来说，这类支架完全可以通过常规的钣金冲压、折弯工序完成加工，不需要额外的焊接或者机加工工序，板材可以根据实际使用场景的承重需求、防腐需求选择冷轧板、镀锌板或者不锈钢板材，加工完成后根据需求做喷塑、镀锌等表面处理，就能适配不同的工业使用环境，不管是干燥的室内设备装配场景，还是有一定防潮防腐需求的户外设备安装场景，只需要调整板材和表面处理工艺就能满足使用要求。在实际装配使用中，这类支架通常会配合平垫、弹垫使用，弹垫可以在设备长期运行产生振动的情况下，避免螺丝出现松动回转，保证支架的固定可靠性，平垫则可以增大螺丝与支架板面的接触面积，避免锁附螺丝时压力过大压伤钣金板面，导致板面出现凹陷影响安装平整度。

　　很多刚接触结构设计的工程师在做这类支架设计时，容易忽略钥匙孔的位置与折弯边的距离，导致挂装时扳手或者螺丝刀没有足够的操作空间，或者矩形镂空距离折弯边太近，导致折弯时镂空位置出现板材拉伸变形，影响孔位的尺寸精度，这款练习模型的结构尺寸设置就很好地规避了这些常见的设计问题，孔位与折弯边预留了足够的工艺距离，不管是冲压加工还是后续的装配操作，都有足够的操作余量，能作为同类型钣金支架设计的参考范例，帮助设计人员快速掌握这类实用型钣金件的设计要点，减少实际生产加工中出现的工艺问题，降低后续装配环节的调试成本。
