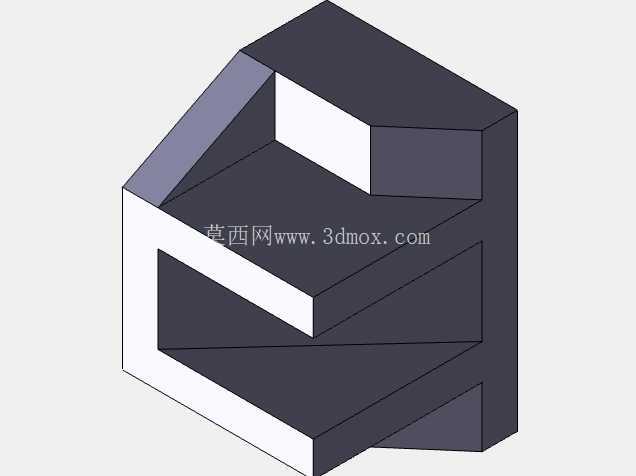

从结构本身来看,整体为L型块状基体,外侧棱边做了45度斜切处理,这个斜切并非单纯的外观修饰,在实际装配场景中,斜切角可以作为装配导入导向面,避免直角棱边在对接时刮擦相邻零件的配合面,同时也能消除直角处的应力集中,当部件承受侧向挤压力时,斜切过渡的区域不会像直角棱边那样容易出现应力开裂的问题。基体内部开设的两级阶梯槽,是整个结构的核心功能区域,第一级浅槽通常用来嵌装片状的定位垫片或者绝缘隔层,槽深的公差一般控制在0.05mm以内,保证嵌装件不会出现凸起或凹陷,影响后续部件的贴合度;第二级深槽则是用来容纳功能组件的主体部分,槽的内侧壁与槽底的垂直度要求较高,一般要控制在0.02mm的形位公差范围内,避免装入的组件出现倾斜偏移。在日常机械结构设计的建模练习中,这类带斜切角的L型阶梯槽结构是非常典型的特征训练载体,很多刚接触三维建模的工程师都会从这类规整几何特征入手,练习拉伸、切除、倒角等基础命令的组合使用,同时建立空间尺寸的基准意识。这类结构并非凭空设计的几何造型,在实际工业场景中,它常作为定位嵌装块出现在工装夹具的定位工位、非标设备的型材拼接限位处、小型电源模块的安装基座位置,承担相邻部件的卡位、限位以及局部承载的作用。
在建模思路上,首先要确定整体的基准面,一般以L型结构的外侧直角面作为主安装基准,先拉伸生成整体的块状基体,再通过斜切命令切除外侧棱边的多余材料,之后以基体的正面为草图基准,绘制两级阶梯槽的轮廓,分两次拉伸切除完成槽体结构,最后对所有锐边做0.2mm的微小倒角,去除加工毛刺,避免装配时划伤操作人员。从安装边界来看,这类结构的安装面一般为L型的两个外侧直角面,安装时通过侧面的两个沉头孔完成固定,整体的外轮廓尺寸不会超过100mm的立方范围,属于小型的结构嵌装件,在设计时需要注意槽体的壁厚控制,最薄处的壁厚不能小于5mm,否则在注塑或者铣削加工时容易出现变形,影响最终的装配精度。
在实际的设备应用中,这类结构如果用在电源类设备内部,一般会选用绝缘的工程塑料材质,通过注塑工艺成型,槽内会嵌入小型的变压组件,斜切角的位置刚好可以避让设备内部的走线空间,避免线材被棱边磨损;如果用在金属工装夹具上,则会选用45号钢材质,通过铣削加工成型,阶梯槽内会安装定位销或者小型的夹紧块,斜切角的位置可以方便操作人员快速对准安装位置,提升装配效率。很多建模初学者在练习这类结构时,容易忽略槽体与外轮廓的位置度要求,往往只关注外形的相似度,却忽略了实际工程中各个特征之间的尺寸关联,比如阶梯槽的中心与外轮廓基准的位置偏差,斜切角的角度公差,这些细节都会直接影响后续零件的装配适配性。
另外在结构设计时,还要考虑加工工艺的可行性,如果是铣削加工的金属件,槽体内角要预留合适的铣刀半径,不能设计成绝对的直角,否则常规铣刀无法加工到位,需要额外做电加工处理,会大幅提升加工成本;如果是注塑件,则要在槽体的侧壁设计合理的脱模斜度,一般取1度左右,避免注塑完成后脱模时出现粘模或者侧壁拉伤的问题。这类看似简单的几何练习件,实际上融合了机械结构设计中最基础的基准选择、公差配合、工艺适配等核心知识点,通过反复练习这类结构的建模,能帮助设计人员建立起从建模到加工再到装配的全流程思维,而不是单纯停留在几何外形的绘制层面。在实际选型使用这类结构时,还要根据具体的使用场景调整槽深和壁厚参数,如果是承载较大的夹紧力,就要适当增加基体的整体厚度,提升结构刚性;如果只是作为轻载的定位件,则可以在保证强度的前提下适当减小壁厚,降低材料成本。
