带法兰盘花键传动轴三维结构设计

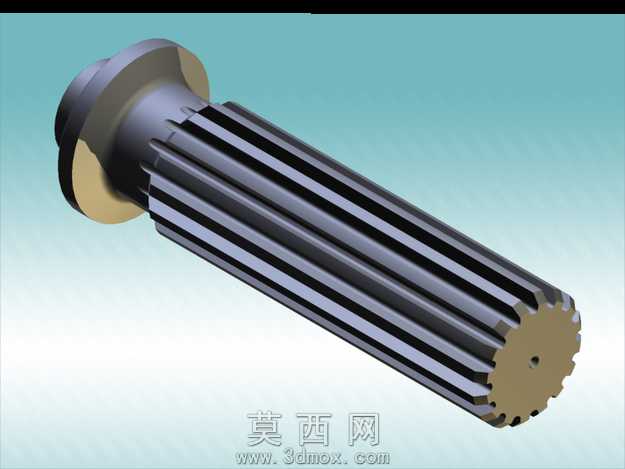

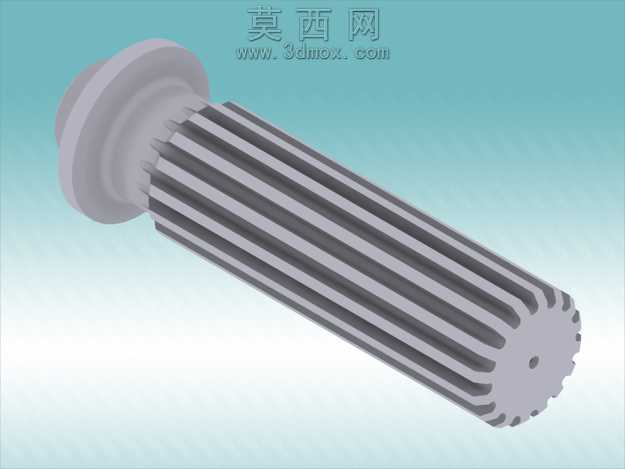

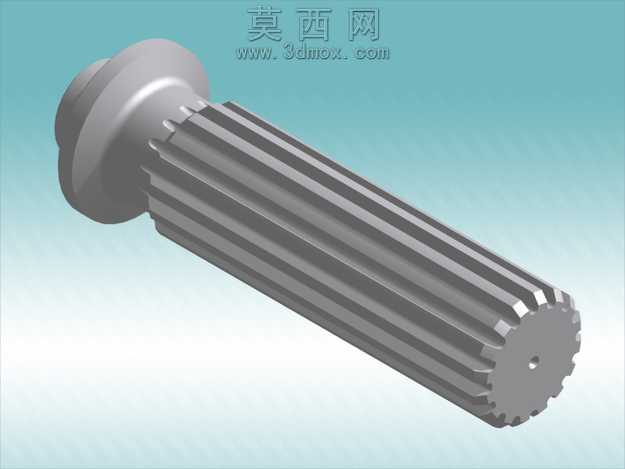

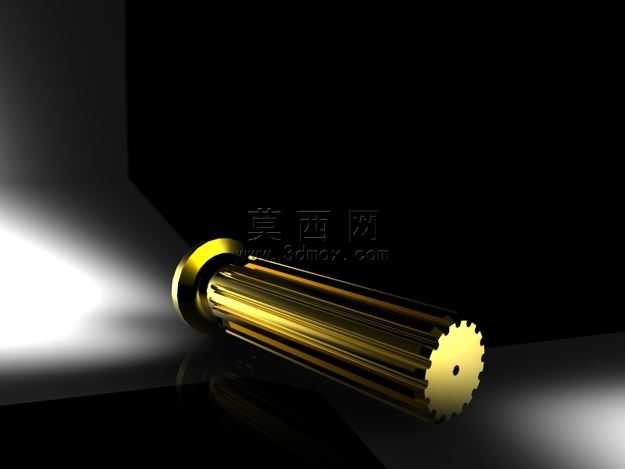

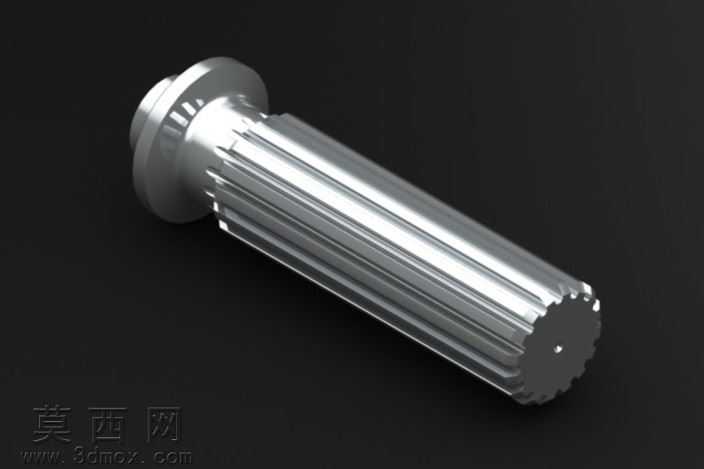

本作品为带法兰盘的花键传动轴三维建模作品，建模过程中严格遵循机械传动零件的设计规范，先通过草图绘制确定轴类零件的各段径向尺寸与轴向长度基准，优先完成端部法兰盘的轮廓构建，法兰盘与轴身衔接处做了符合工艺要求的圆角过渡处理，避免应力集中问题。轴身主体采用矩形花键结构设计，建模时通过阵列特征完成全部花键齿的均匀排布，每一个花键齿的齿顶、齿侧、齿根都做了精准的尺寸约束，保证花键副配合时的传动精度与承载能力，轴身末端设计有端面定位小孔，用于装配时的周向定位与加工基准找正，末端花键齿端做了倒角处理，方便装配时的导向导入。材质渲染阶段选用合金结构钢的材质参数，还原金属零件的哑光金属质感，对花键齿的啮合面、法兰盘端面做了细微的粗糙度区分，贴合实际机械加工后的表面质感。设计过程中充分考虑该零件的实际使用场景，作为传动系统中的扭矩传递部件，花键结构相比普通平键连接拥有更高的承载能力与对中性，适合大扭矩、高转速的传动工况，法兰盘结构用于该轴与相邻传动部件的轴向固定连接，保证传动过程中的连接可靠性。建模全程保证各特征的参数化关联，后续可根据实际传动需求调整花键齿数、轴径、法兰盘安装尺寸等参数，适配不同的传动系统设计需求，模型的各结构细节都还原了实际机加工零件的工艺特征，不存在干涉、破面等建模问题，可直接用于装配验证、工程图导出、运动仿真等后续设计环节。
