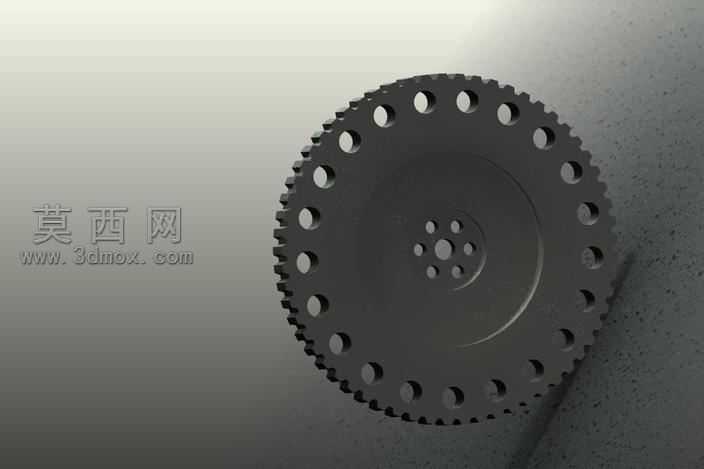

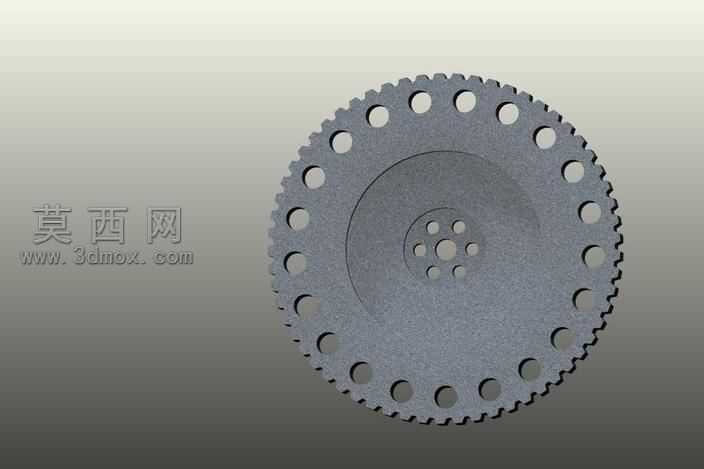

带齿圈多孔结构发动机飞轮三维设计

本作品为发动机配套飞轮三维建模成果，建模过程围绕飞轮的实际功能需求展开，首先确定飞轮的核心功能为储存发动机做功冲程的能量、克服辅助冲程阻力、保证曲轴旋转角速度均匀性，同时集成起动齿圈功能适配发动机起动需求。建模初始阶段先绘制中心基准轴与径向基准面，以中心安装孔组为核心定位基准，中心区域设计多层分布的安装孔位，中心大孔用于曲轴定位，周围环绕的小孔用于飞轮与曲轴的螺栓紧固，孔位排布遵循圆周均布原则，保证安装后的动平衡性能。向外延伸的轮盘主体采用等厚度圆盘结构，在轮盘中段设计一圈圆周均布的减重孔，减重孔采用圆形截面，沿轮盘径向均匀排布，在保证飞轮整体转动惯量满足设计要求的前提下，尽可能降低飞轮自身重量，减少发动机不必要的负载损耗。轮盘最外圈集成起动齿圈结构，齿形采用标准渐开线齿形设计，齿距、齿高参数匹配起动机驱动齿轮的啮合要求，齿根与轮盘主体做圆角过渡处理，避免应力集中导致齿圈断裂。建模过程中对各部分衔接位置做了精细化处理，中心安装孔与轮盘的过渡区域做圆弧倒角，减重孔的边缘做去锐边处理，齿圈与轮盘的连接位置保证同轴度公差符合设计要求。材质渲染阶段，为飞轮赋予铸铁材质效果，还原实际飞轮采用灰铸铁铸造的表面质感，表面做哑光粗糙处理，还原铸铁件的真实外观，齿圈部分的齿面做轻微的质感区分，模拟齿部经过高频淬火后的细微表面差异。整体结构设计兼顾了转动惯量要求、减重需求、安装定位精度与起动啮合功能，各部分尺寸比例经过反复校验，保证模型符合实际机械设计规范，可用于教学演示、结构分析、虚拟装配等场景，能够直观展现飞轮的典型结构特征与功能设计逻辑。
