商用车通风划线盘式制动器结构设计

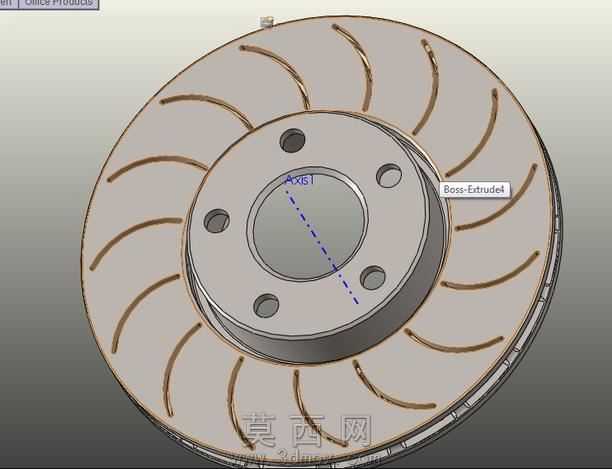

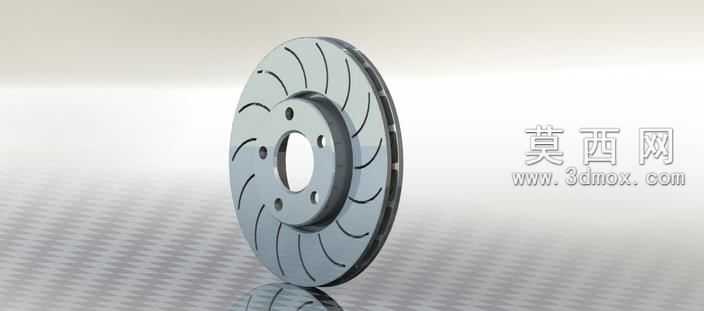

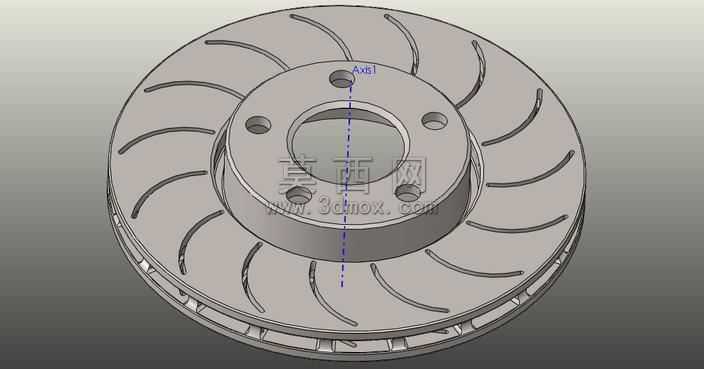

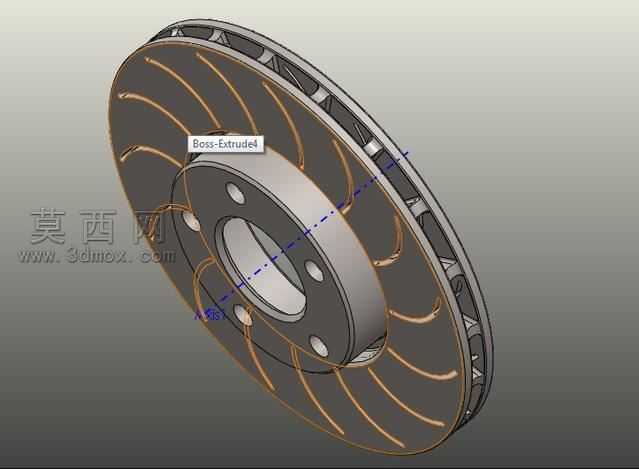

本作品为面向商业机动车辆设计的通风划线型盘式制动器三维模型，建模阶段采用参数化特征构建逻辑，先以旋转凸台命令生成制动盘的基础回转基体，精准还原中心安装毂的轴孔尺寸、周向均布的螺栓安装孔位，保证安装对接结构的尺寸精度符合商用车底盘装配的通用规范。针对制动盘的通风散热结构，采用阵列命令构建双层盘体之间的径向通风筋，筋条沿周向均匀排布形成连续的散热风道，可在车辆行驶过程中引导气流穿过盘体内部，快速带走制动摩擦产生的热量，避免长时间制动引发的热衰减问题。盘面的弧形划线沟槽采用扫描切除命令生成，沟槽沿盘面径向呈弧形排布，既可以在制动过程中快速排开摩擦产生的磨屑，避免磨屑夹在摩擦片与制动盘之间引发制动抖动，也能在湿滑工况下划破盘面水膜，提升雨天制动的可靠性。材质渲染阶段，制动盘主体赋予灰铸铁金属材质，调整材质的粗糙度、金属度参数还原铸铁件哑光略带金属质感的真实外观，安装毂端面做轻微的高光处理体现机加工面的平整质感，盘面的划线沟槽边缘做细微的倒角处理，避免应力集中的同时还原真实加工工艺细节。整体建模过程严格遵循制动器的实际工作逻辑，各结构特征的尺寸比例参考商用车盘式制动器的通用设计参数，装配关系预留了摩擦片、制动卡钳的适配空间，可直接用于商用车制动系统的结构展示、原理教学或后续的装配干涉校验，模型的结构细节完整还原了商用车辆盘式制动器的设计特点，兼顾散热性能、制动稳定性与结构强度的设计需求。
