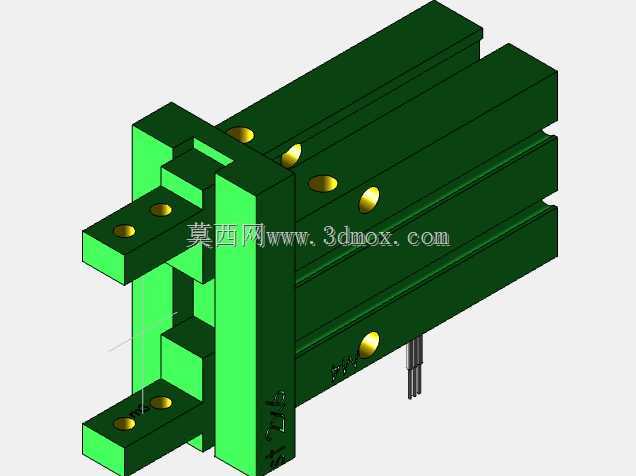

MHZL2-16S平行开闭型气动夹爪结构

　　在非标自动化装配、电子元器件分拣、小型工件上下料的工位布局中，气动夹爪是直接接触工件、决定取放动作精度与可靠性的末端执行部件，这款平行开闭结构的夹指气缸，是针对小负载、窄安装空间场景优化的气动执行元件，日常多搭配直线模组、SCARA机械手完成轻量工件的转运、夹持定位工序。从结构设计逻辑来看，这款夹爪采用双活塞平行驱动的结构布局，缸体主体为硬质阳极氧化铝合金材质，在保证结构刚性的前提下尽可能压缩整体自重，避免给搭载的机械臂末端带来额外负载负担；夹指滑动副采用内嵌式导轨导向，相比外置导轨的结构，能更好抵御车间环境中的切削粉尘、装配碎屑侵入，降低滑动面卡滞的概率，日常维护时仅需定期在导向面涂抹少量润滑脂即可保证动作顺畅。

　　夹指的安装端面预留了标准的螺纹安装孔位，可根据实际夹持的工件外形，定制适配的夹指垫块——比如针对薄壁塑胶件可加贴聚氨酯缓冲垫避免夹伤工件表面，针对圆柱形工件可加工V型定位槽提升夹持对中度，无需改动夹爪主体结构就能适配不同的工件夹持需求。气路接口布置在缸体侧端面，采用常规的快插接头适配规格，接通气源后双侧夹指同步对中移动，不会出现单侧偏移的问题，重复定位精度可以满足大部分电子装配、小零件组装的工位公差要求。

　　从安装边界来看，这款夹爪的整体外形为窄长型矩形结构，缸体侧面预留了贯通的安装槽位，既可以从端面通过螺丝锁紧固定，也可以通过侧面槽位搭配压块实现无孔安装，在紧凑的工装布局中可以灵活调整安装位置，不会和周边的送料轨道、检测传感器产生结构干涉。夹指的开闭行程适配16mm缸径对应的常规开合范围，单指的夹持力可以通过供气压力进行线性调整，在0.1-0.7MPa的常规工厂供气压力区间内，既能夹持重量较轻的塑胶端子、小型五金件，也不会因为夹持力过大压损易变形工件。

　　在实际产线应用中，这类夹爪常被用在PCB板插件工位的元件取放、小五金件的检测排序上下料、包装工位的小型产品抓取等场景，相比旋转开闭的气爪，平行开闭的运动轨迹更简单，在做轨迹编程时不需要额外计算夹指摆动的避让空间，能缩短设备调试的周期。夹爪本体上的磁性开关安装槽为内嵌式设计，可以直接搭配常规的磁性传感器检测夹指的开闭到位状态，不需要额外加装外置的检测支架，进一步压缩了整体安装占用的空间，在多工位转盘、狭小空间的工装布局中优势更明显。结构设计上，活塞与缸体之间采用耐磨密封圈，长期往复动作下的漏气量控制在行业常规标准范围内，正常工况下的使用寿命可以满足产线长期连续运行的需求，不需要频繁更换密封件。夹指的受力面做了加厚处理，在夹持带轻微侧向力的工件时，不会出现夹指变形、偏移的问题，保证长期运行后的夹持精度稳定性。
