小型台式标签剥离贴标一体机构设计

　　在电子零部件组装、小型电源组件生产、日化小件包装这类产线场景里，经常会遇到小规格不干胶标签的剥离与贴合工序，传统人工撕标签不仅效率低，还容易出现标签褶皱、对位偏移、底纸残留的问题，这款小型台式标签剥离机构，就是针对这类小批量、多工位的紧凑作业场景设计的，不需要占用大型流水线的安装空间，可直接放置在工作台面，也能嵌入小型半自动组装工位作为配套工序单元。从实际作业逻辑来看，设备的核心用途是将成卷的不干胶标签从底纸上稳定剥离，配合前端的输送导轨，可直接承接待贴标工件，实现剥离后即时贴附的连贯动作，不需要额外搭配独立的上料机械手，对于扁平类、长条类的小尺寸工件适配性很强，比如小型变压器外壳、电子接插件、日化小样包装件这类贴标面平整的产品，都能通过调整机构参数完成作业。

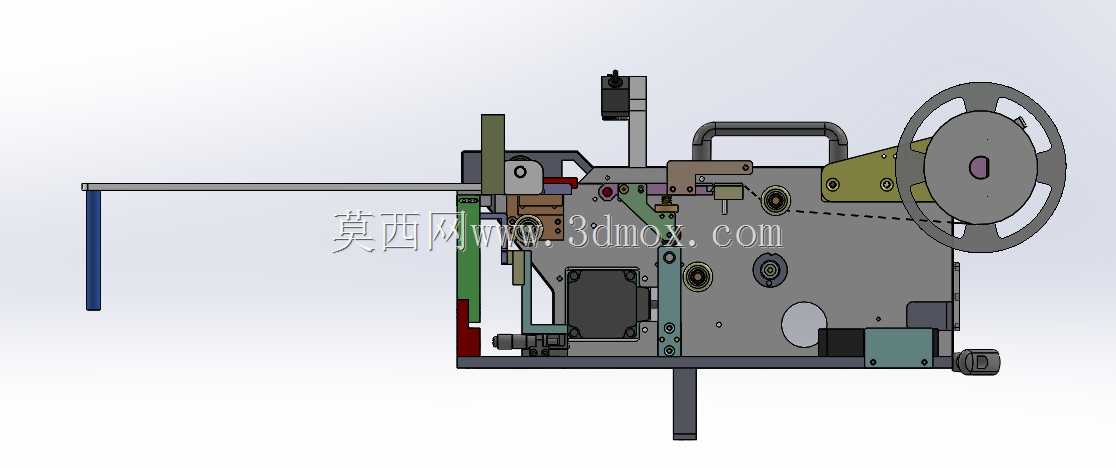

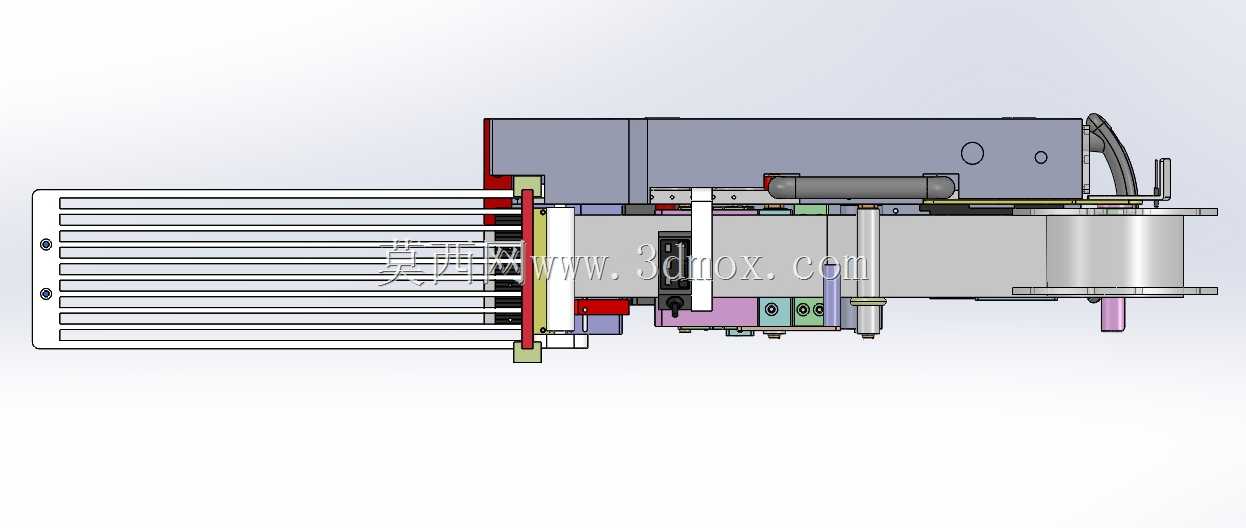

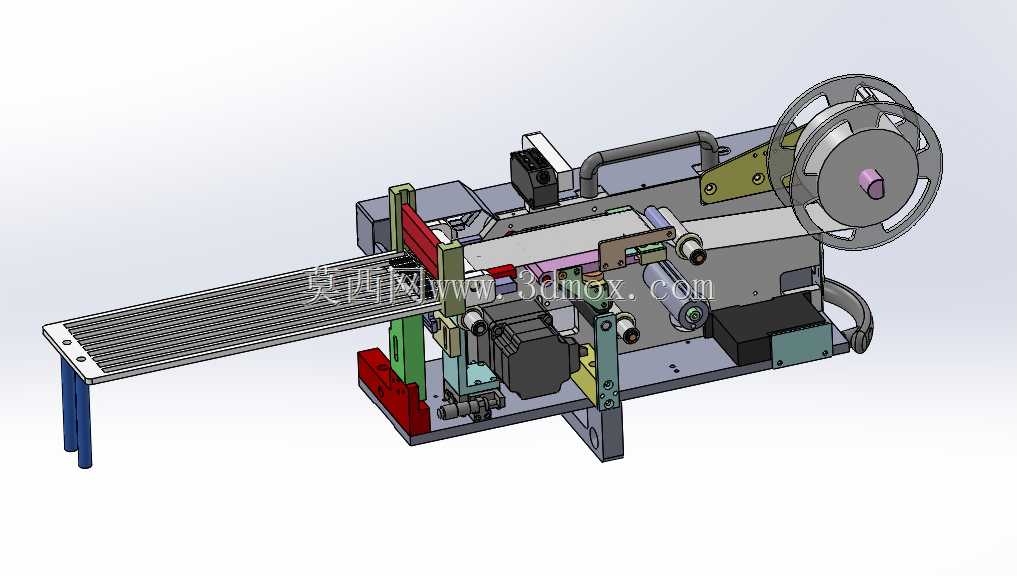

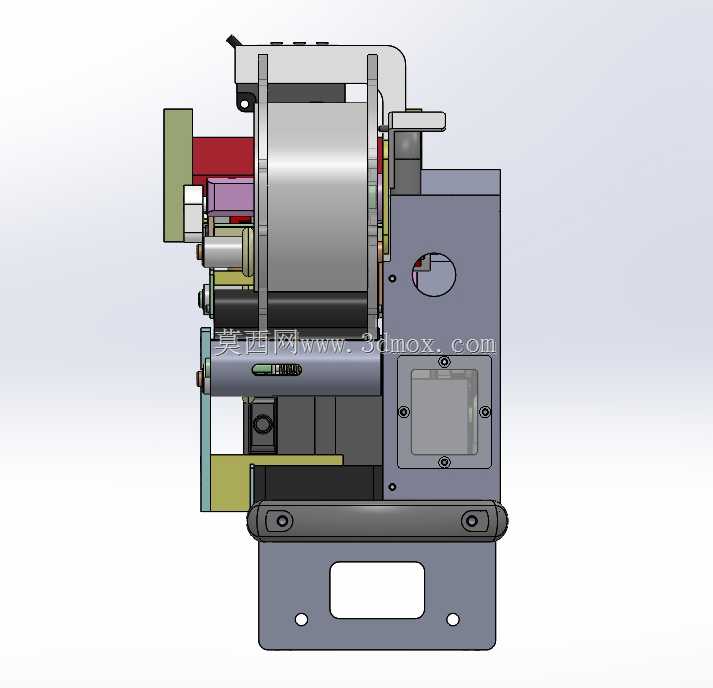

　　功能模块的排布上，设备后侧设置了标签料卷安装位，配套阻尼式放卷结构，能避免料卷转动惯性导致的标签带松垮、拉扯偏移问题，放卷位旁设置了多组导向辊，用来调整标签带的走带张力，不同厚度的标签底纸都能通过调整导向辊的压紧力度，保证走带过程中标签带不会出现蛇形偏移。剥离刀口采用了锐角式薄型结构，标签带经过刀口位置时，底纸会沿刀口锐角转向，标签因为自身挺度会和底纸分离，顺着前端的输送平台向前送出，这个位置的角度设计经过反复调整，既不会因为角度太小导致标签提前脱落，也不会因为角度太大导致标签无法顺利剥离、随底纸被卷走。收卷机构位于设备中部靠下位置，由伺服电机提供动力，配合牵引滚筒实现标签底纸的匀速收卷，牵引滚筒表面做了滚花处理，增大和底纸之间的摩擦力，避免走带过程中出现打滑，导致标签送料长度不准的问题。调节机构覆盖了多个作业维度，导向辊的前后位置、剥离刀口的上下高度、输送平台的伸出长度都可以通过锁紧螺丝快速调整，更换不同规格的标签卷时，不需要复杂的工装更换，只需要对应调整走带路径的导向件位置，就能快速完成换型，适配宽度在20mm到120mm之间的常规不干胶标签卷。输送机构采用了多槽式的长条导轨结构，导轨的槽型可以匹配长条状工件的外形，工件顺着导轨滑到贴标位置时，刚好和剥离送出的标签对位，配合简易的挡料定位结构，就能保证贴标位置的一致性，不需要额外增加视觉对位结构，控制了设备的整体成本，适合对贴标精度要求在±0.5mm以内的普通作业场景。设计过程中优先考虑了台式设备的安装边界，整体结构的横向宽度控制在400mm以内，纵向深度不超过350mm，底部的支撑脚可以调整水平度，直接放置在标准工作台上就能使用，不需要额外做地基固定或者机架配套，设备两侧设置了便携提手，需要调整工位位置时单人就能搬运移动。

　　电气元件的排布做了集成化处理，伺服驱动器、PLC控制模块都内置在设备的主体框架内部，外部只需要预留电源接口和启动信号接口，既可以通过设备自带的按钮完成单机作业，也能接入小型流水线的联动信号，和上下游工位实现动作同步。走带路径的设计上特意预留了标签检测传感器的安装位，可根据需求加装光电传感器检测标签间隙，实现标签的自动定位送料，每次送料长度刚好对应一张标签的尺寸，避免出现空送或者多送的问题，牵引滚筒和收卷轴之间设置了张力调节杆，能实时补偿收卷过程中底卷直径变化带来的张力波动，保证从新料卷到料卷用完的整个过程中，走带速度和张力都保持稳定。

　　设备的框架主体采用了标准铝型材拼接，加工和装配难度低，后期维护时更换易损件也很方便，和标签带接触的导向辊都采用了硬质阳极氧化处理，表面光滑不会刮伤标签表面，剥离刀口采用了不锈钢材质，长期使用不会生锈，也不会因为和底纸长期摩擦出现过度磨损，延长了易损件的更换周期。实际投产使用时，只需要根据标签规格调整好走带参数和导向件位置，将待贴标工件顺着输送导轨滑入定位位置，设备就能自动完成标签剥离、贴附、底纸收卷的连贯动作，单人可以同时操作2到3台这类设备，相比纯人工贴标的效率能提升3倍以上，也能避免人工接触标签导致的标签胶面污染、贴标歪斜等质量问题。对于多品种小批量的生产场景，这类台式设备的灵活性远高于大型在线式贴标设备，不需要复杂的调试和换型流程，能快速适配不同的生产订单需求，也可以作为大型产线的备用补位设备，在主线换型或者小订单临时生产时快速投入使用。
