流水线在线贴标执行机构三维设计

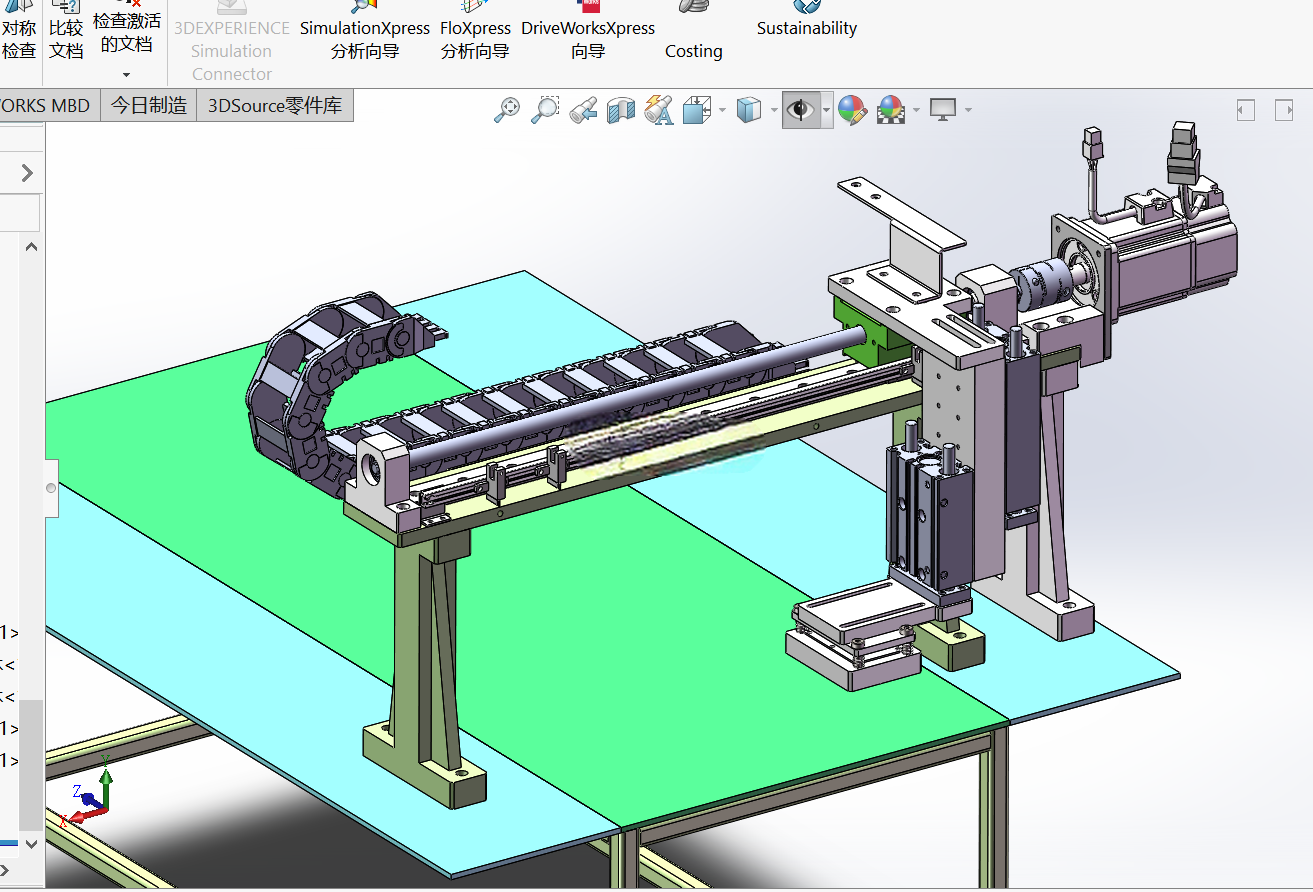

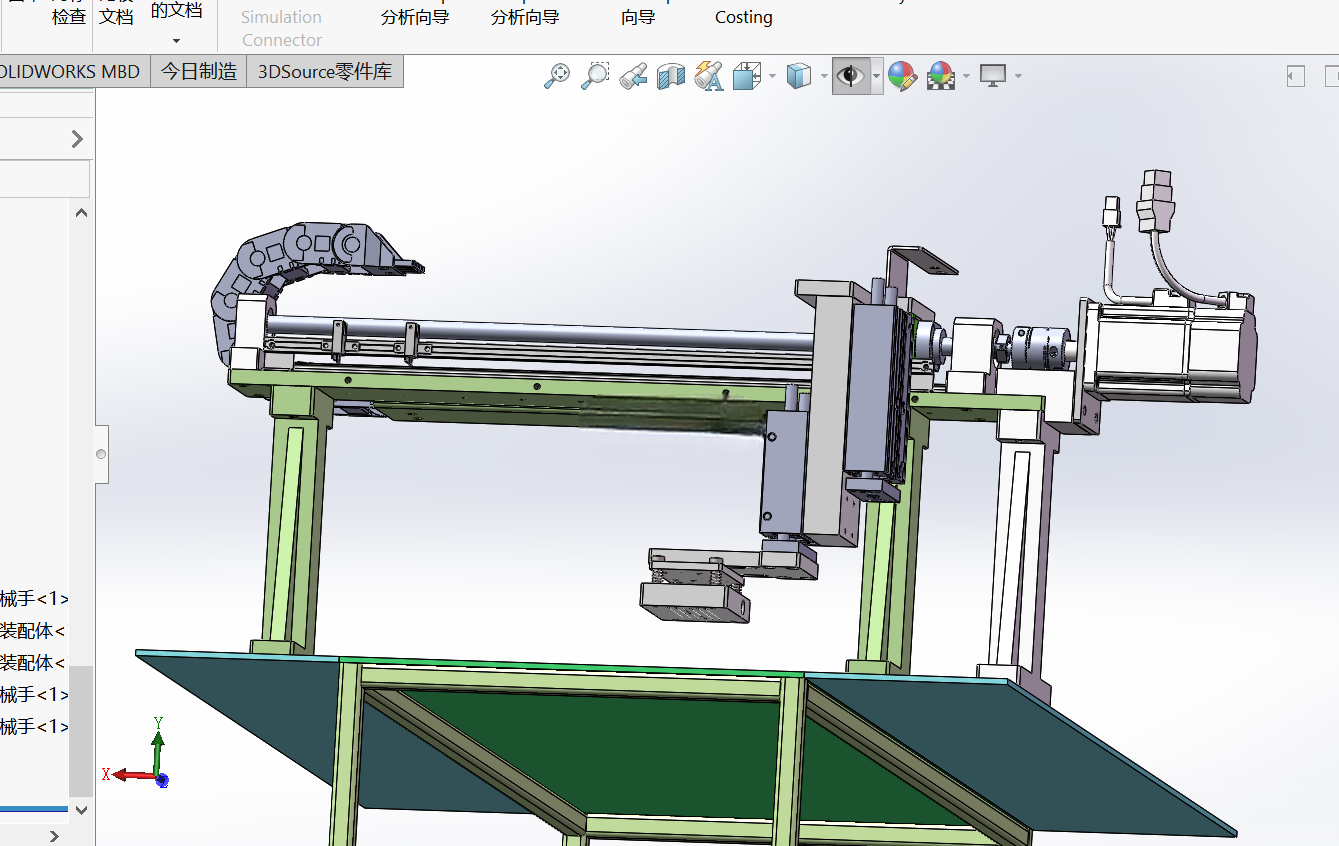

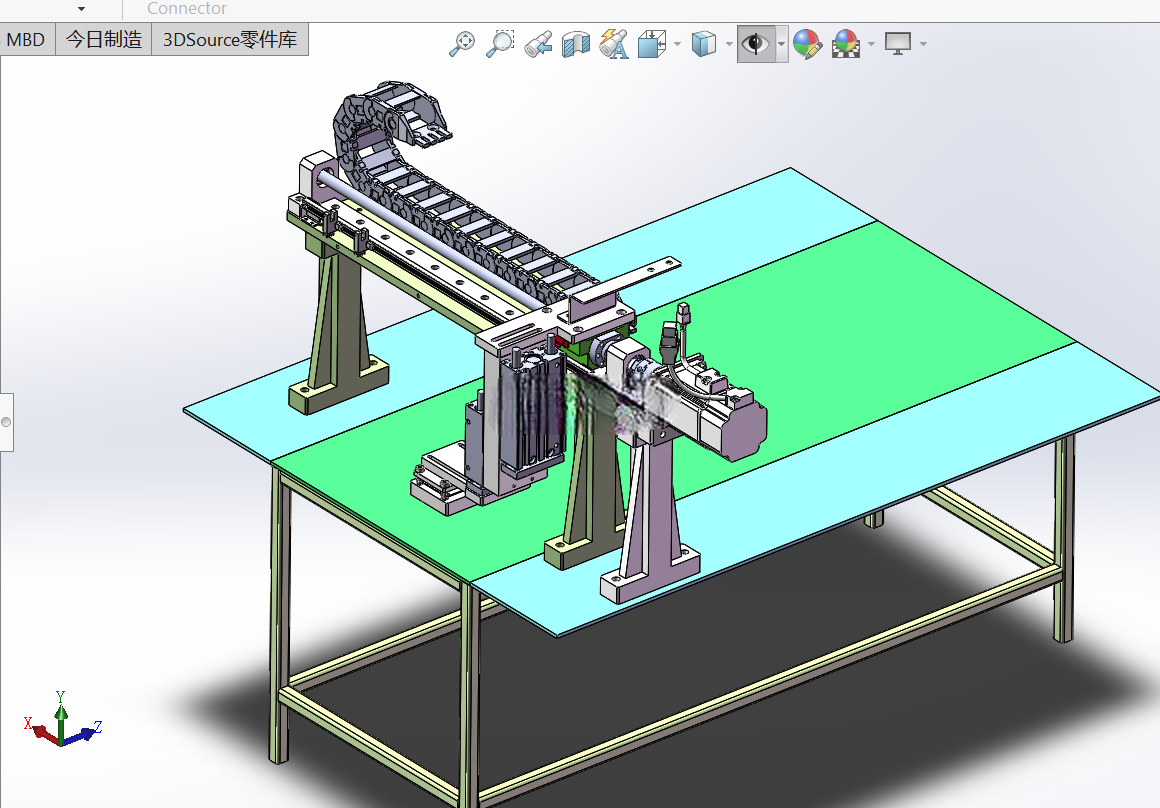

　　这套贴标执行机构的设计初衷，是解决日化、食品、医药等行业连续流水线生产中，人工贴标位置偏差大、效率跟不上产线节拍、标签底纸废料散落影响车间5S管理的实际痛点，整套机构采用龙门式跨线安装架构，不需要对原有流水线输送段做大规模结构改造，仅需根据现有输送线的台面高度、线体宽度调整支撑立柱的安装孔位，即可快速完成部署适配。从结构布局来看，横向运动轴采用伺服电机搭配滚珠丝杠的传动方案，配合线性导轨做导向，重复定位精度可以控制在±0.2mm以内，能够满足不同规格产品贴标位置的精度要求，横向行程覆盖常规流水线0.8-1.2m的有效作业宽度，可兼容单排、多排排布的产品连续贴标作业；纵向贴标头模组采用轻量化铝合金安装板做承载，搭配拖链布设气管与信号线缆，避免高速往复运动过程中线缆出现弯折磨损、气管拉扯脱落的问题，贴标头下方集成的压合滚轮采用软质硅胶材质，贴标过程中可以自适应产品表面的微小高度差，避免标签出现气泡、翘边、褶皱等贴合缺陷。

　　机构附带的废料回收组件，在标签剥离后会自动将离型底纸收卷到专用料轴上，不需要人工定期清理散落的底纸废料，能有效减少产线运维的人工投入，收卷张力采用阻尼片自适应调节，不会出现底纸拉断、收卷松散的问题。设计过程中充分考虑了不同行业的适配需求，贴标头的安装座预留了多组调节腰型孔，既可以适配平面类产品的表面贴标，也可以通过调整贴标头的倾斜角度，适配弧面、小角度斜面类产品的贴标需求；支撑立柱采用标准铝型材搭配地脚连接板的结构，安装时可以根据现场流水线的实际高度，在300mm范围内自由调整整机作业高度，不需要额外加工定制转接件，大幅缩短现场安装调试的周期。

　　从安装边界来看，整套机构的横向宽度比适配的流水线线体宽出200mm左右，纵向安装深度仅为450mm，不会占用过多产线周边的操作空间，设备下方预留了足够的安全间隙，不会影响流水线正常的产品输送、人员巡检通行，也不会和产线上已有的检测、喷码、分拣等其他工位机构产生运动干涉。在运动逻辑设计上，这套机构可以对接流水线的编码器信号，实现跟线动态贴标，不需要让流水线停顿等待贴标动作，能够匹配最高60m/min的线体运行速度，相比间歇式贴标方案，整线生产效率可以提升40%以上；贴标头的下压行程、压合力度都可以通过参数调整，针对不同厚度、不同材质的标签，以及不同表面硬度的产品，都能找到合适的作业参数，避免出现压伤产品表面、标签贴合不牢的问题。

　　整套结构的零部件大多采用标准件选型，导轨、丝杠、伺服电机、气动元件都选用市面通用的常规型号，后期维护更换配件不需要专门定制，能有效降低设备的全生命周期运维成本，机架部分的焊接件都做了去应力处理，长时间高速往复运行也不会出现结构变形、精度衰减的问题。
