台式数控小功率碳纤维裁切设备结构

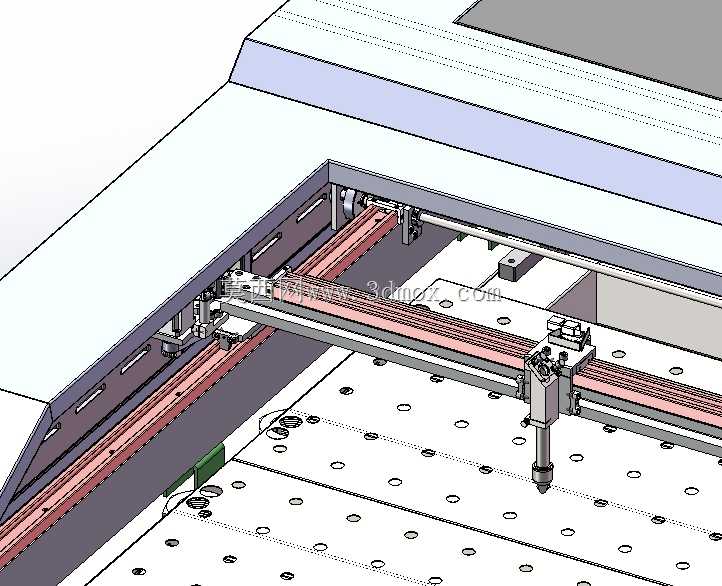

　　这款小功率数控碳纤维裁切设备，主要面向中小型复合材料加工车间、科研院所试样制备、碳纤维零部件小批量生产场景设计，针对厚度3mm以内的碳纤维预浸料、碳纤维板材、薄型碳纤维复合片材的定尺裁切需求开发，可替代传统手工裁切、刀模冲切的加工方式，解决小批量异形碳纤维件加工时刀模成本高、手工裁切精度差、边缘毛刺多的痛点。设备采用龙门式双驱移动结构，横梁搭载可升降裁切执行端，X轴沿设备长度方向布置双直线导轨配合同步带传动，Y轴沿横梁布置单直线导轨配合滚珠丝杠传动，Z轴采用小行程气缸带动裁切刀头实现抬刀落刀动作，整套传动结构在保证裁切精度的前提下，控制了整体制造成本与运行功率，适配小功率车间的供电负载要求。

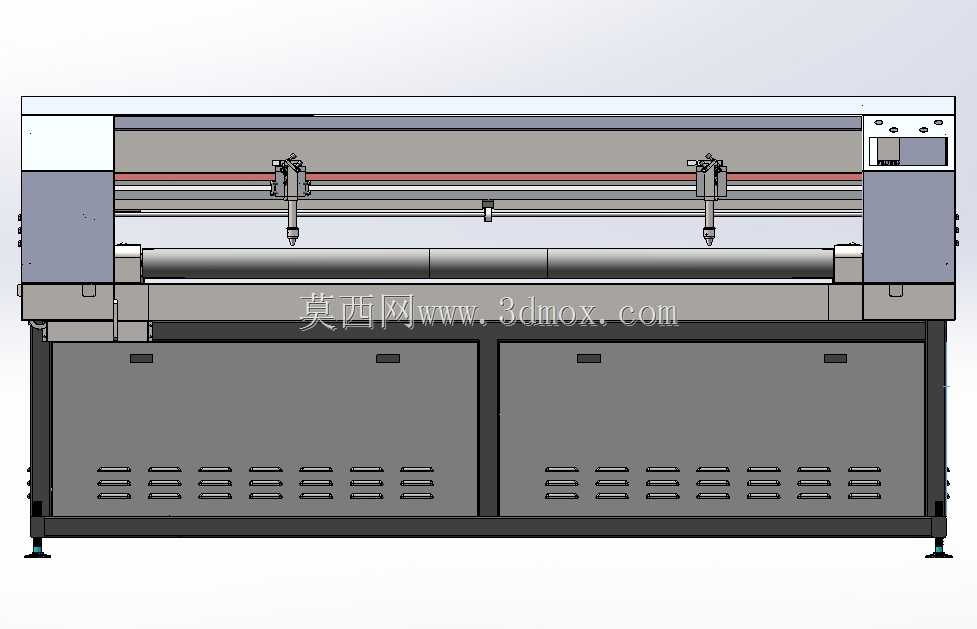

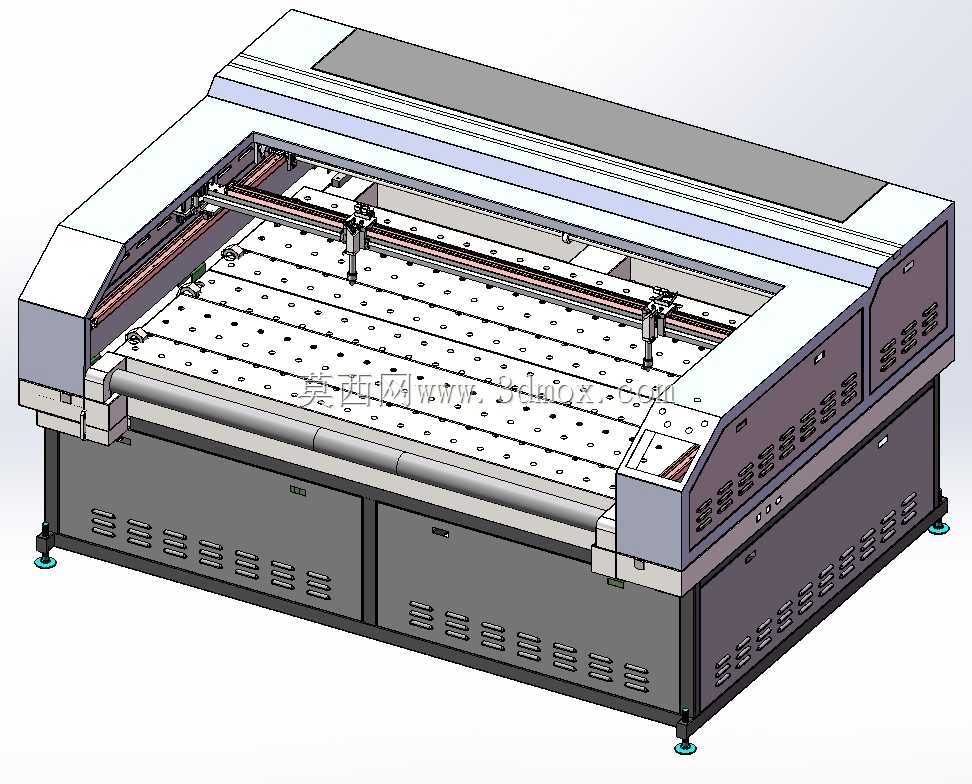

　　工作台面采用多孔吸附式结构，台面密布直径2mm的真空吸附孔，下方连接独立分腔式真空仓，加工时可根据待裁切板材的尺寸大小，开启对应区域的真空吸附阀，将碳纤维板材牢牢固定在台面上，避免裁切过程中板材移位导致的尺寸偏差，相比传统压板固定方式，不会在板材表面留下压痕，也无需针对不同尺寸工件调整压板位置，换型效率提升明显。设备底部设置四个可调式支撑脚杯，可在不平整的车间地面上调整设备水平度，保证横梁与工作台面的平行度公差控制在0.1mm/m以内，避免因台面倾斜导致的裁切深度不一致问题；设备下部柜体分为三个独立舱室，左侧与中部舱室用于安装真空发生装置、电气控制元件、驱动电机等部件，舱室门板上开设阵列式通风散热孔，保证设备长时间运行时内部热量可及时散出，右侧舱室预留扩展空间，可根据使用需求加装刀头冷却装置、废料收集装置。

　　从安装边界来看，设备整体外形为长方体结构，长度方向适配常规1.2m幅宽的碳纤维卷材进料，宽度方向适配1m幅宽的加工范围，设备总高度控制在1.6m以内，无需额外加高车间厂房即可完成安装，设备后侧预留150mm的走线与维护空间，左右两侧预留300mm的操作与上下料空间，整体占地面积仅为同幅面激光切割机的70%左右，适合空间有限的小型加工车间使用。设计过程中针对碳纤维裁切的特殊需求做了多处适配优化：裁切刀头采用硬质合金圆滚刀结构，相比振动刀结构，小功率驱动下即可实现连续裁切，运行噪音更低，滚刀的自转结构可减少刀刃与碳纤维材料的摩擦，避免裁切过程中碳纤维材料出现分层、拉丝问题；设备的运动路径控制支持导入DXF格式的矢量图形，可自动生成裁切路径，支持断点续切、拐角减速功能，在裁切异形轮廓时可保证拐角处无过切、无毛刺；横梁采用铝合金挤压型材焊接后时效处理，自身重量轻、刚性足，高速移动时不会出现明显振动，保证裁切线条的直线度与轮廓度。

　　设备的操作面板布置在机身右侧靠前位置，高度符合人体站立操作的舒适区间，操作人员无需弯腰即可完成参数设置、启停操作，机身前部设置可翻开的透明防护挡板，裁切过程中挡板落下可防止裁切产生的细小碳纤维碎屑飞溅，同时不影响操作人员观察裁切状态，挡板翻开后可方便进行台面清理、刀头更换等维护操作。针对碳纤维加工过程中产生的细微粉尘，设备台面下方预留了除尘接口，可外接工业集尘器，将裁切过程中产生的粉尘及时吸走，避免粉尘飘散到车间环境中影响操作人员健康，也防止粉尘进入导轨、丝杠等传动部件导致的磨损加剧问题。整套结构在设计时充分考虑了小功率场景的使用限制，整机额定运行功率不超过3kW，普通民用220V供电即可使用，无需专门布设工业动力线路，降低了设备的安装门槛，同时所有传动部件均采用市面通用标准件，后期维护更换成本低，适合小规模生产场景长期使用。
