西门子三相面板式电源开关结构设计

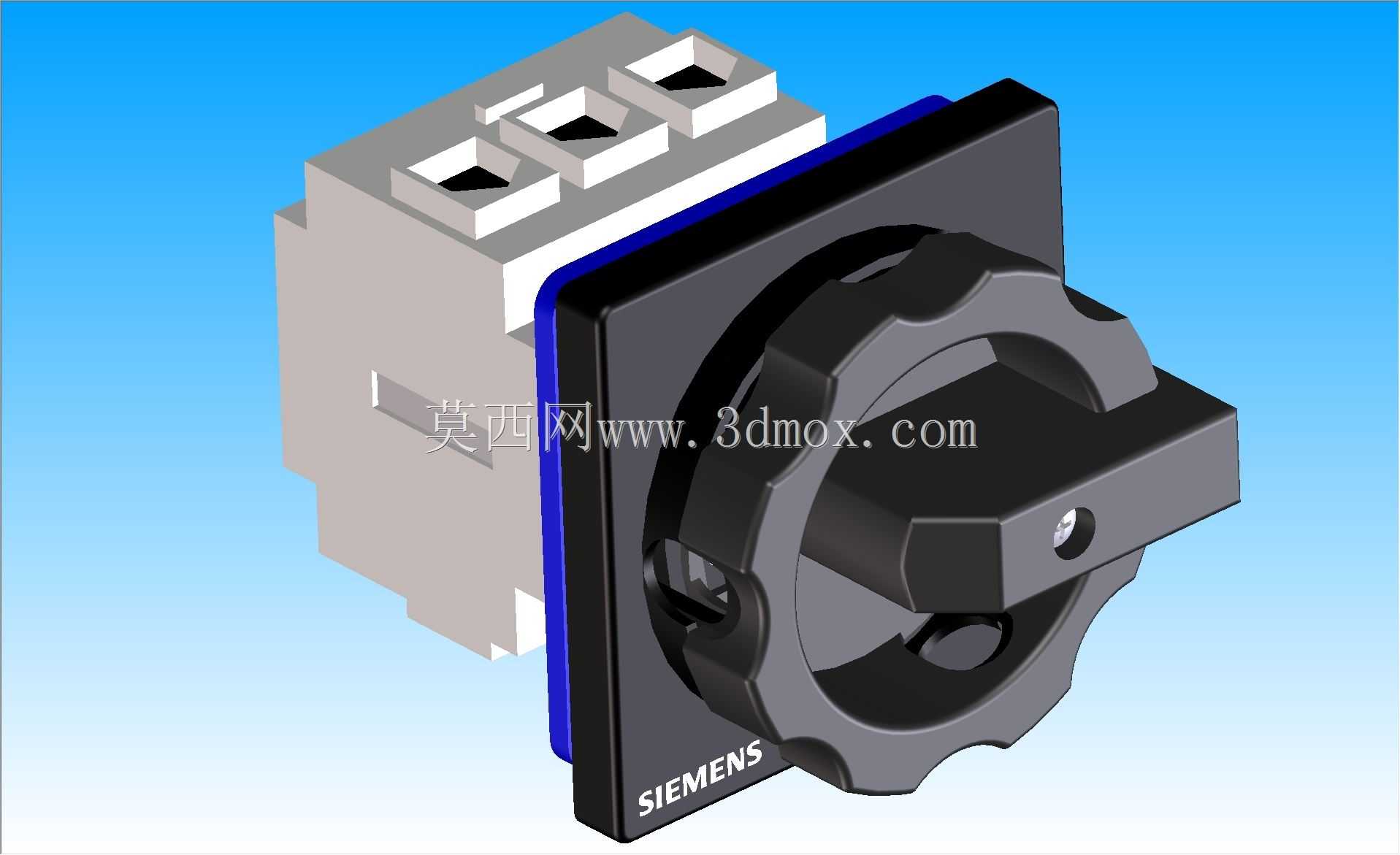

　　在工业低压配电场景里，这类面板安装式电源开关是设备端主回路通断的核心执行元件，常被布置在机床操作面板、自动化控制柜门板、小型成套设备的正面操作区，承担设备主电源的手动分合、检修断电隔离的功能，相比微型断路器，这类转换式电源开关的操作手感更明确，旋转档位的机械反馈清晰，操作人员可通过旋钮位置直观判断回路通断状态，避免误操作。从结构设计来看，这款开关采用面板嵌入式安装结构，前端操作旋钮突出安装面板表面，旋钮边缘做了防滑齿形结构，即便操作人员佩戴劳保手套也能可靠施力旋转，不会出现打滑问题；旋钮与内部转轴采用刚性连接，档位切换时的机械间隙控制在极小范围，长期操作不会出现档位虚位、指示偏移的问题。

　　安装面板后侧为开关本体的接线腔体，三个进线接线端子采用凹槽式导向设计，接线时导线可顺着凹槽插入端子压接区，无需额外对准，压接螺丝的位置预留了标准螺丝刀操作空间，即便在柜内布线密集的场景下，也能完成接线操作，不会被周边线缆干扰。开关的安装固定采用面板卡装加紧固件锁紧的方式，安装时先将本体从面板正面嵌入开好的安装孔，再从后侧套入固定支架拧紧锁紧螺丝，固定后开关与面板之间的贴合度高，配合前端的密封衬垫可达到基础的面板防护等级，适配车间多粉尘、少量溅水的常规工业环境。

　　从功能特性上，这款三相开关可同时分合三相主回路，三极触点采用同步动作结构，分合闸时三相触点的动作时差控制在毫秒级，避免出现单相带载分断导致的设备缺相风险，触点材质采用耐电弧烧蚀的合金材料，在额定负载下可完成上万次分合操作，满足设备全生命周期的操作频次需求。开关本体的外形尺寸充分考虑了柜内安装的空间边界，本体后侧的深度适配常规控制柜门板与内部安装梁的间距，不会出现安装后与柜内其他元件干涉的问题，接线端子的排布间距符合低压电器的安全爬电距离要求，不同极性端子之间的绝缘隔板可避免接线后出现极间短路风险。在建模过程中，这类开关的结构还原需要重点关注几个细节：一是旋钮的旋转角度与档位限位结构，开关分合两个档位的旋转角度为90度，内部的限位凸台要准确还原，保证虚拟装配时旋钮的旋转行程与实际产品一致；二是安装面板的贴合面平面度，建模时要保证安装法兰面的平面公差，避免虚拟装配时出现面板与开关本体之间的缝隙；三是接线端子的位置尺寸，端子的中心距、压接区的开口尺寸要与实际样本一致，方便后续做布线设计时匹配对应的导线端子型号。

　　在设备选型配套时，这类开关常作为设备的主电源隔离开关使用，布置在操作人员容易触及的面板位置，设备检修时可直接在面板处切断主电源，挂锁锁止在分闸位置，保障检修人员的操作安全；在小型输送设备、 standalone 式加工专机、实验室测试设备的配电设计中，这类面板开关的应用占比很高，既满足主回路通断的功能需求，也能保持设备操作面板的外观整体性，不会出现多个断路器并排布置的杂乱感。开关的操作旋钮采用高强度工程塑料材质，表面做了哑光处理，长期受车间光线照射不会出现反光晃眼的问题，旋钮上的通断指示标识采用模内注塑工艺，长期摩擦不会出现标识磨损脱落的情况，即便使用多年也能清晰判断开关状态。开关本体的基座采用阻燃绝缘材质，可承受分断时的电弧高温，不会出现基座烧蚀、击穿的问题，满足低压配电的安全规范要求。
