带侧接管路调压控制阀组结构设计

　　在工业流体输送、气动控制系统、小型工艺管路配套场景里，这类带侧接硬管的调压阀组是压力调控环节的核心执行部件，区别于独立安装的单阀体，它集成了外接输出管路、压力检测表位、多向流体接口，不需要现场额外拼装转接接头，能直接适配紧凑安装空间里的压力调节需求。从实际工况适配来看，这类阀组主要面向小通径气路、低压流体回路的压力稳定输出场景，比如小型生产设备的气动执行端供气管路、实验装置的流体压力调控支路、小型液压辅助回路的压力限定环节，安装时不需要预留过大的操作空间，阀体本身的多接口布局可以同时满足主路通断、支路调压、外接压力显示的多重需求，避免了多阀拼装带来的密封点过多、泄漏风险升高的问题。

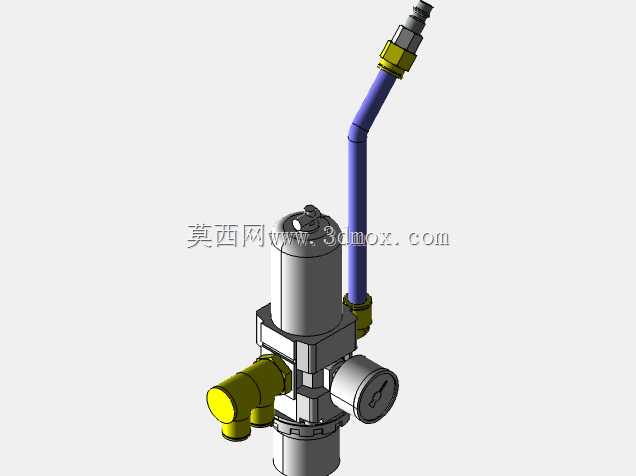

　　从结构设计逻辑来看，整个组件以柱状主阀体为核心承载结构，主阀体上部设置调压操作端，用来调整内部弹簧预紧力从而改变输出压力阈值，侧面斜向布置的硬管组件采用弯管成型结构，端部预留标准外螺纹连接端，直接对接下游用气或用液设备，硬管与阀体连接位置采用压紧式密封接头，既可以保证管路连接的同轴度，也能在一定范围内调整管路朝向，适配不同安装方向的外接设备。阀体侧面垂直于主轴线方向布置两个横向接口，一个作为流体输入接口，采用外螺纹快接结构，方便对接上游供能管路，另一个接口预留压力表安装位，直接内置压力检测接口，不需要额外加装三通转接件就能实时读取阀组输出端的实际压力值，减少现场装配的工序量。

　　安装边界方面，整个组件的最大外轮廓由主阀体直径、侧伸管路长度、横向接口伸出长度共同决定，主阀体为等径柱状结构，安装时可以采用底部法兰固定或者侧壁卡装两种方式，底部设置环形安装凸台，预留标准紧固件安装孔位，适合在设备面板、安装支架上做垂直固定；侧伸的蓝色硬管从阀体上部侧面斜向上延伸，管路末端的连接接头超出主阀体轮廓一定距离，安装时需要在对应方向预留足够的管路操作空间，避免接头与周边结构件发生干涉。横向布置的两个接口分别朝向两个垂直方向，接口端面距离主阀体轴线的尺寸一致，现场布管时可以根据管路走向选择输入接口的朝向，不需要额外调整阀体安装角度。

　　功能特性上，这款阀组的内部流道采用一体式加工成型，没有多余的拼接流道，流体通过时的压力损失更小，调压响应速度更快，内部密封件采用耐常规工业介质的材质，适配压缩空气、低压液压油、惰性气体等多种常见工业流体，调压操作端设置锁紧结构，调整到设定压力后可以锁定调压位置，避免设备运行过程中因为振动导致压力偏移。外接硬管与阀体的连接部位采用金属压紧密封，长期运行下不会出现密封老化渗漏的问题，相比软管连接的结构，硬管连接的抗振动性能更好，在设备有持续小幅振动的工况下也能保持连接可靠性。压力表接口直接与阀组输出腔连通，压力检测数值更贴近实际输出压力，不存在转接带来的压力检测误差，方便操作人员实时掌握回路压力状态。

　　从建模实现的角度来看，整个组件的建模需要优先保证各接口的尺寸公差匹配，主阀体的内部流道与外部接口的同轴度要控制在合理公差范围内，避免装配后出现流道错位导致的通径减小问题；侧接硬管的弯曲半径要符合硬管弯折的工艺要求，不能出现过小弯曲半径导致的管路通径变形；各连接接头的螺纹尺寸要符合通用管路连接标准，保证和常规工业管路配件的互换性；安装凸台的孔位尺寸要对应通用安装支架的孔距标准，不需要额外加工适配件就能完成现场安装。整个组件的装配关系采用自上而下的设计逻辑，先确定主阀体的核心安装基准，再依次匹配侧接管路、横向接口、压力表位、调压端的相对位置，保证各部件之间不存在运动干涉，同时预留足够的操作空间，方便后期现场安装时的接头拧紧、压力调整、压力表拆装等维护操作。
