四槽V型带轮传动结构三维建模

　　做机械传动结构设计快十年，V带轮是接触最多的传动件之一，这次拆解的四槽V型带轮，是中小型动力传输场景里用得最普遍的结构。先从实际应用场景说，这类带轮大多用在中小功率的动力传递场合，比如小型机床的主轴传动、农用机械的动力输出端、轻工设备的输送线驱动、小型风机水泵的动力连接，靠V带和轮槽的楔面摩擦传递扭矩，相比平带传动能提供更大的摩擦力，传动比更稳定，还能在过载的时候通过带的打滑保护后端核心零部件，避免硬连接打齿、断轴这类恶性故障。

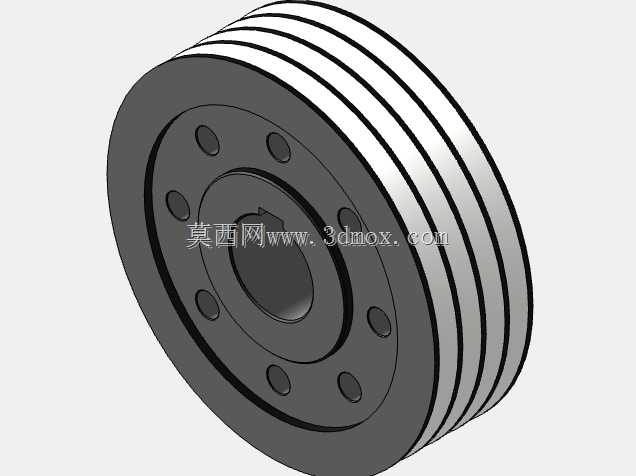

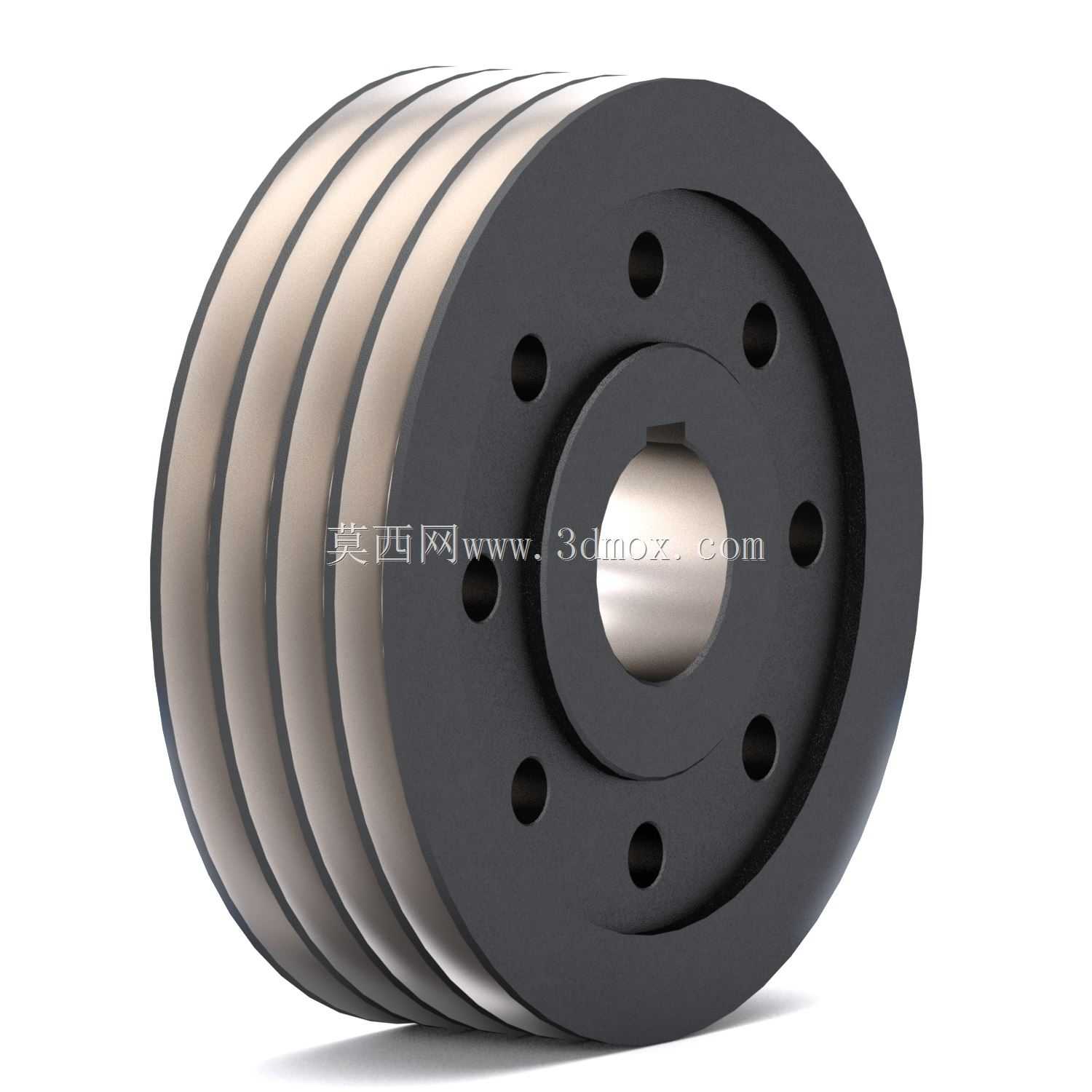

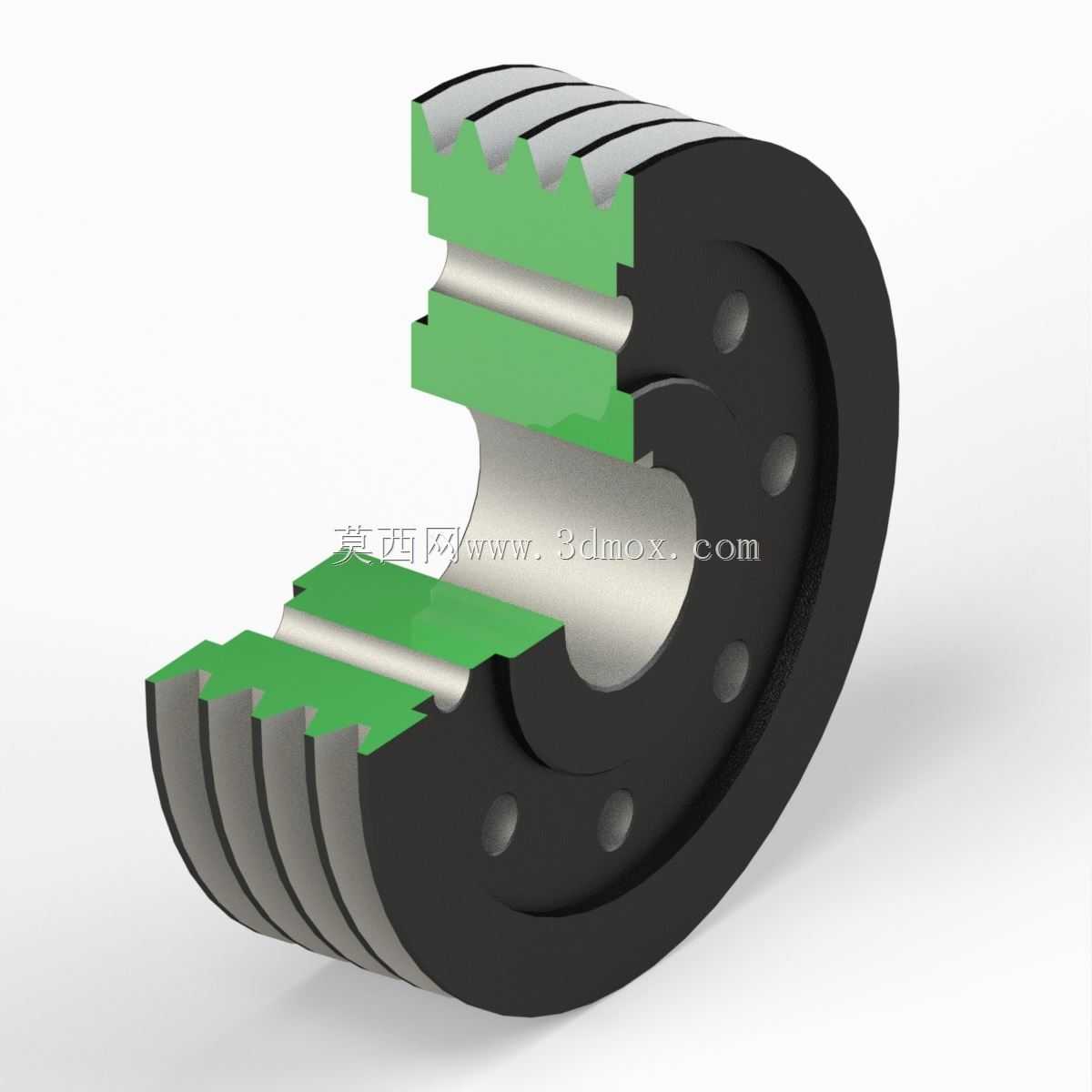

　　从结构设计思路来看，这个四槽V型带轮采用的是腹板式带减重孔的结构，不是实心轮辐——毕竟四槽的带轮整体轮缘宽度不算小，实心结构会徒增转动惯量，启动瞬间电机需要克服的惯性更大，还浪费原材料，腹板上均匀分布的四个圆形减重孔，是经过动平衡考量的，孔位沿圆周均布，不会因为质量偏心带来高速运转时的振动。轮缘部分的四个V型槽，槽型角度是标准V带的38度楔角，槽的深度、槽间距都严格匹配对应型号的V带尺寸，保证V带嵌入后侧面和轮槽完全贴合，不会出现槽底接触导致摩擦力不足的问题，也不会因为槽距偏差导致多根V带受力不均，出现单根带提前磨损断裂的情况。

　　再看安装边界和尺寸配合，带轮中心的轴孔是和动力轴配合的安装位，孔的公差一般选H7/k6的过渡配合，保证和轴的同轴度，轴孔上开的键槽是用来装平键传递扭矩的，键槽的宽度、深度都对应标准平键的尺寸，避免装配时键侧有间隙导致传动冲击。轮缘的外径是根据传动比计算确定的，和配对的从动轮外径比值就是实际传动比，设计时要考虑V带的滑动率，一般留1%到2%的尺寸余量，保证实际传动比接近设计值。带轮的轴向安装尺寸要注意，轮缘的总宽度要比四根V带并排的总宽度宽出2到3毫米，避免V带运转时跑偏蹭到轮缘端面，腹板到轴孔的过渡位置做了圆角处理，减少应力集中，毕竟带轮运转时受交变的离心力和带的张紧力，应力集中位置很容易出现疲劳裂纹。

　　实际选型使用的时候，这个结构的带轮要注意安装时的轴孔同轴度校准，如果两个配对带轮的端面不在同一平面，V带会出现偏磨，寿命会缩短60%以上，张紧力也要调整到合适范围，太松会打滑丢转，太紧会加剧轴和轴承的径向载荷，提前损坏支撑轴承。带轮的材质一般选HT200灰铸铁，减震性好，耐磨性够，成本也低，部分高速场合会用铸钢或者铝合金，但绝大多数工业场景下灰铸铁的四槽V带轮完全能满足使用需求。轮槽的表面粗糙度要控制在Ra3.2左右，太粗糙会加速V带侧面的磨损，太光滑会降低摩擦系数导致传动打滑。另外设计时还要考虑动平衡等级，一般线速度在20m/s以下的带轮做静平衡就够，超过这个速度要做动平衡校正，避免高速运转时产生振动传导到设备本体，影响加工精度或者设备运行稳定性。

　　很多新手设计带轮的时候容易忽略轮槽的尺寸公差，要么槽做窄了V带嵌不进去，要么槽做宽了V带沉到槽底，摩擦面从侧面变成底面，传动效率骤降，还会烧带。这个模型的轮槽截面做的很标准，每个槽的对称度都控制在公差范围内，槽间的挡边高度也符合标准，能防止V带运转时从槽里脱出。轴孔端的轮毂长度也做了合理设计，比轴径长1.2到1.5倍，保证和轴的配合长度足够，不会因为配合面太短出现带轮歪斜的情况。
