FreeCAD入门练习异形安装支架结构

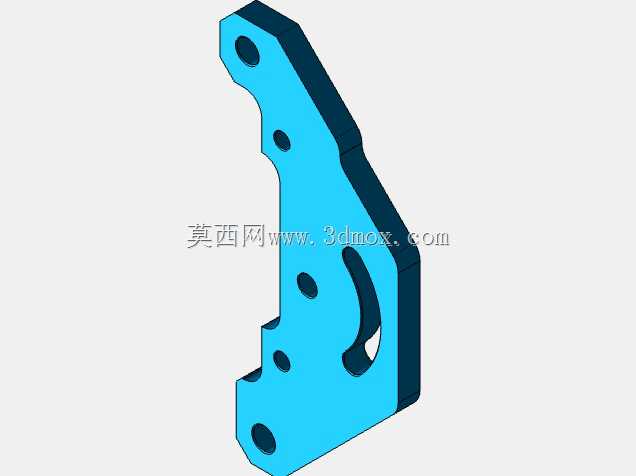

　　本次呈现的异形安装支架类零件，属于机械结构中常见的连接承载构件，这类零件广泛应用在小型自动化设备的工位辅件安装、桌面级实验装置的部件固定、3D打印定制工装的连接基座等场景中，承担着相邻两个功能部件之间的位置校准、载荷传递、相对位置固定的核心作用，区别于标准型材拼接的安装结构，这类异形定制支架能够在狭窄的安装空间内完成多维度的连接需求，规避标准件带来的空间冗余问题。

　　从结构设计逻辑来看，该零件采用一体化弯折式的主体构型，主体沿长度方向设置了多组不同孔径的安装通孔，孔位的排布并非沿直线均匀分布，而是根据实际安装场景中对接部件的固定点位置做了偏移设计，其中靠近零件弯折端的大直径通孔用于穿过对接部件的主轴或定位销，其余小直径孔位用于穿设紧固螺丝，实现零件与安装基面、对接部件的双重固定。零件的弯折区域做了平滑的圆弧过渡处理，避免直角弯折带来的应力集中问题，在长期承受交变载荷的使用场景下，这种过渡结构能够有效降低弯折处的断裂风险，提升零件的整体使用寿命。

　　零件侧面设置的内凹卡槽结构，用于卡接配套的管线或小型传感元件，无需额外增加扎带或管夹固定，能够让安装后的布线更加规整，减少设备运行过程中线缆剐蹭、拉扯的风险。从安装边界来看，该零件的整体外轮廓尺寸适配小型设备的内部安装空间，零件的基准安装面做了平面度公差预留，建模过程中对安装面的平面度做了约束，确保安装后不会出现翘曲、贴合不严的问题，所有安装孔的孔位公差按照间隙配合的要求做了预留，能够适配常用的公制紧固螺丝，无需二次扩孔即可完成装配。零件的非安装面做了轻量化的挖槽处理，在不影响整体结构强度的前提下减少了材料的使用量，若采用3D打印方式制作，能够有效缩短打印时长、减少耗材消耗，若采用金属板材铣削加工，也能降低材料成本、缩短加工周期。

　　在实际设计过程中，这类零件的建模需要优先确定安装基准面，再根据对接部件的固定点坐标反推各个孔位的相对位置，弯折角度的设定需要匹配安装空间内的避让需求，确保零件安装后不会和周边的运动部件产生干涉，所有棱边位置都做了小尺寸的倒角处理，既能够去除加工后的毛刺，也能避免安装过程中锋利棱边划伤操作人员或损坏周边线缆。这类异形支架在非标自动化设备的定制改造场景中应用频率极高，很多时候标准件无法适配特殊的安装空间和连接角度，就需要根据实际工况设计这类定制化的连接零件，建模过程中需要充分考虑加工工艺的可行性，比如采用钣金加工时需要预留折弯余量，采用3D打印时需要考虑支撑添加的便利性，采用铣削加工时需要考虑刀具的可达性，避免出现无法加工的结构特征。该零件的结构设计兼顾了功能性和工艺性，没有多余的装饰性特征，所有结构都服务于安装固定、载荷传递、空间避让的实际需求，孔位的排布经过了反复校准，确保安装后对接部件的位置精度符合设备运行的要求，卡槽的尺寸适配常用的小型线缆外径，能够满足常规的布线固定需求，整体结构的强度经过受力校核，在承受常规静态载荷的情况下不会出现明显的形变，能够满足多数小型设备的安装使用需求。
