长条形多孔PE电源连接端子结构

　　在低压配电系统、电源变压器二次侧出线端的等电位连接场景里，这类长条形多孔PE端子是保障接地可靠性的核心部件，日常做设备布线时经常会碰到多回路PE线需要汇接的情况，要是用零散的接线柱逐个压接，不仅布线杂乱，后期检修排查接地回路时要逐个拆检，运维效率极低，这种一体化长排结构的端子就是为解决多回路接地汇接的痛点设计的。从实际使用场景来看，这类端子大多安装在变压器低压出线侧的绝缘安装梁上，或是机柜内部的接地排安装位，需要同时承接多根来自不同回路的保护接地线，所有压接点位的接触电阻必须控制在毫欧级，避免大故障电流流过时出现局部过热烧蚀的问题，因此整个端子的基材选用导电性能优异的紫铜排作为基底，表面做绝缘浸塑处理，仅在接线孔位置露出导电接触面，既保证了导电性能，又能避免相邻带电部件意外触碰造成的短路风险。

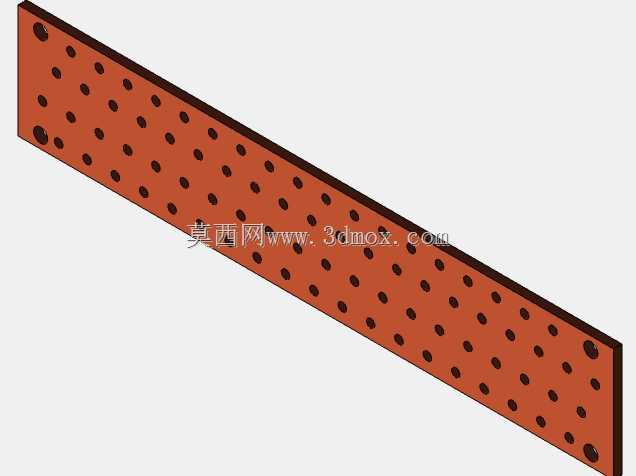

　　设计这类端子的时候，首先要确定安装边界的尺寸限制，这款端子的整体外形尺寸为40毫米宽、210毫米长、3毫米厚，3毫米的厚度是经过载流量核算的，能够满足多回路合计数百安培的故障电流短时通流需求，不会因为排体过薄导致大电流冲击下出现熔断变形；40毫米的宽度是匹配标准机柜安装梁的宽度设计，安装时不需要额外裁切调整安装位，直接用两端的固定孔锁付在绝缘安装座上即可；210毫米的长度上均匀排布了数十个接线孔，孔位间距严格按照常用接线端子的压接宽度预留，相邻两个孔位接上线耳之后不会出现互相干涉挤压的情况，哪怕是用最大规格的OT线耳，也能保证每个接线位有足够的操作空间，方便后期用扭矩扳手锁紧螺丝。

　　孔位的排布设计也有讲究，整排孔位采用等距阵列排布，两端预留了固定安装孔的位置，不会出现固定螺丝和接线螺丝互相干扰的情况，每个接线孔的孔径适配常用的M6接线螺丝，能够匹配市面上绝大多数标准OT冷压端子，不需要额外扩孔或者更换连接件；排体边缘做了圆角钝化处理，避免安装时锋利的边缘割伤操作人员的手部，也防止划破线缆的绝缘层造成接地故障。表面的橙色绝缘层采用阻燃PE材质，能够耐受配电设备内部的长期工作温度，哪怕周边线缆出现短时过热，绝缘层也不会轻易融化脱落，同时绝缘层的附着力足够强，长期使用不会出现起皮脱落的问题，保证带电部分和安装基座之间的绝缘性能达标。

　　实际安装使用时，只需要先将端子两端通过绝缘固定件锁在预设的安装位上，确认排体和安装基座之间的绝缘电阻符合安全规范之后，就可以将各个回路的PE线压好线耳，逐个用螺丝锁紧在对应的接线孔上，锁紧时按照标准扭矩施加力，保证线耳和铜排接触面紧密贴合，降低接触电阻；后期如果需要新增接地回路，只需要在空余的孔位上接线即可，不需要重新更换整个接地排，拓展性非常强。这类端子和传统的零散接线端子相比，最大的优势就是汇接点位集中，所有接地回路都在同一根排体上等电位连接，不会出现不同接地点之间存在电位差的问题，能够有效保障设备发生漏电故障时，故障电流能够快速通过PE排导入接地网，触发上级保护装置动作，避免设备外壳带电造成的人员触电风险。在结构建模的时候，需要重点关注孔位的位置度公差，所有接线孔的中心距误差必须控制在0.1毫米以内，保证后期加工时孔位不会出现偏移，导致接线螺丝无法顺利穿过；同时要注意绝缘层的厚度均匀性，建模时要预留出绝缘层的厚度空间，避免加工后整体尺寸超出安装边界，导致无法装入预设的安装位；排体的折弯处（如果有）需要预留足够的折弯圆角，避免铜排折弯时出现裂纹，影响导电性能和结构强度。
