三菱FX5U-64-MR可编程控制器结构

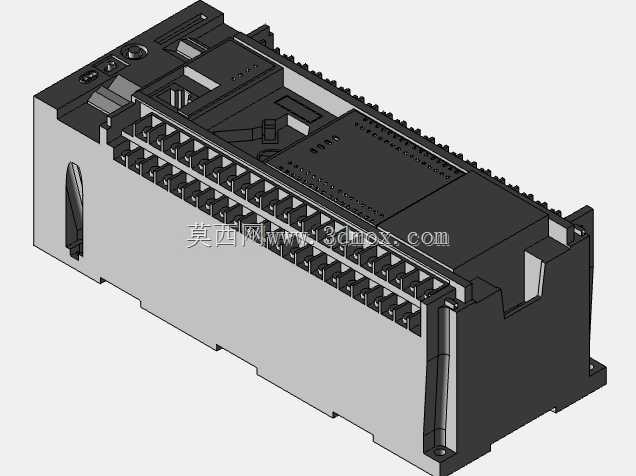

　　在离散制造产线的电气柜布局设计阶段，这类小型PLC的三维结构模型是完成柜内排布、干涉校验的核心参考依据，很多刚入行的电气工程师容易只关注IO点数、扫描周期这类性能参数，忽略实物的安装边界、接线空间预留，等到现场装配时才发现端子排和线槽距离过近、模块扩展时卡扣干涉，反而拖慢了整个项目的落地进度。这款FX5U-64-MR的整体壳体采用上下分模的工程塑料结构，主体为深灰与浅灰双色注塑成型，表面做了细磨砂纹理处理，既可以避免车间环境下的积灰显脏，也能在一定程度上提升壳体的抗刮耐磨性能，设备正面的上半区域预留了状态指示灯的透光位，运行、报错、IO点通断的指示灯都采用内嵌式设计，不会因为外部磕碰造成灯珠损坏。

　　从结构设计的角度看，这款PLC的安装方式兼顾了两种工业场景的需求：背部预留了标准DIN导轨的卡扣槽，可以直接卡装在电气柜内通用的35mm标准导轨上，不需要额外打孔固定，适合快速搭建的小型设备电控系统；同时壳体四角设计了沉头螺丝安装孔，在振动幅度较大的冲压设备、行走类自动化设备上，可以直接用螺丝将模块锁死在安装板上，避免长期振动导致导轨卡扣松脱、设备接触不良。设备两侧的结构做了针对性的防滑与导向设计，扩展模块拼接时，侧边的定位凸台可以先完成对位，再通过卡扣锁紧，不需要反复调整对齐位置，多模块拼接后的整体平整度误差可以控制在0.5mm以内，不会出现高低错位导致的接线端子排不齐的问题。

　　接线端子区域采用了分层排布的设计，输入与输出端子分两排错落布置，每个端子位旁边都预留了标签槽位，方便现场接线时标记点位，端子排的外沿做了高出接线螺丝2mm的挡边，既可以防止接线时螺丝刀滑脱造成相邻端子短路，也能避免多余的线芯碎屑掉入模块内部造成电路故障。设备顶部的接口区域做了内凹设计，通讯接口、电源接口都藏在凹腔内部，插上线缆后接头的突出部分不会超出设备整体的外轮廓，在柜内空间紧张的场景下，不会因为线缆接头突出导致柜门无法正常关闭，也能减少外力拉扯对接头造成的损坏。从实际应用场景来看，这款64点的继电器输出型PLC，本身可以直接驱动小功率的接触器、电磁阀类负载，不需要额外加装中间继电器，在小型单机设备、非标专机、流水线改造项目中应用十分广泛，做三维布局时，需要注意在设备的上下方各预留至少20mm的散热空间，左右两侧如果要拼接扩展模块，需要预留出卡扣操作的手指空间，接线侧要留出至少80mm的走线与接线操作空间，避免后期维护时无法正常插拔端子、更换模块。

　　很多建模人员在做这类元件模型时，容易忽略端子排的倾斜角度、卡扣的活动行程，导致模型导入装配后，实际安装时出现干涉，这个模型完整还原了壳体上的所有安装细节、卡扣结构、端子排布位置，甚至连壳体表面的脱模斜度、加强筋位置都做了对应还原，不管是用来做电气柜的布局可视化展示，还是用来做安装干涉校验，都能完全满足工程设计的精度要求。设备底部的散热格栅采用了斜向开孔设计，既可以保证内部电路的空气流通散热，又能避免上方掉落的金属碎屑直接掉入设备内部，格栅的开孔尺寸控制在2mm以内，符合工控设备的安全防护要求，建模时也完整还原了格栅的开孔角度与排布密度，不会出现外观失真的问题。
