三菱Q35B系列PLC基板安装基座结构

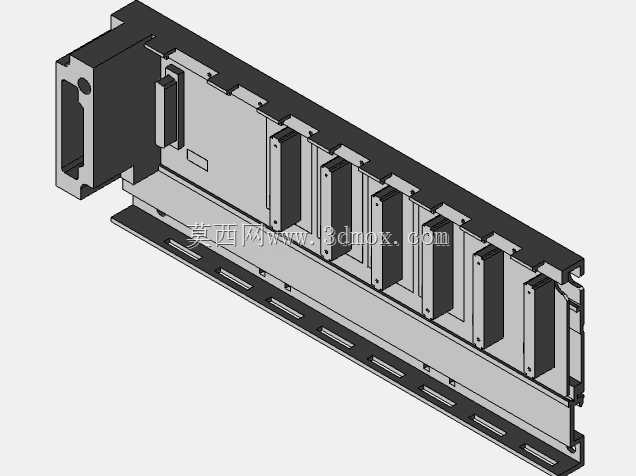

　　在工厂自动化产线的电控柜搭建环节，PLC基板是整个控制系统的物理承载核心，这款Q35B基板对应三菱Q系列PLC的扩展安装需求，主要用于中小型自动化设备的控制单元排布，常见应用场景涵盖包装生产线主控柜、机床电控单元、物流分拣线控制站、非标自动化设备集成电控舱等场景，作为PLC系统的安装载体，它承担着模块固定、背板通讯连接、安装定位的核心作用。从实际使用角度看，这款基板的设计完全匹配Q系列PLC的安装规范，整体采用长条形型材式结构，主体为高强度工程塑料搭配金属安装嵌件，兼顾绝缘性能与结构强度，基板上预留了5个标准PLC模块安装位，可适配Q系列的电源模块、CPU模块、输入输出模块、通讯模块等不同功能单元的插装需求，每个模块位都设置了对应的导向卡槽与锁紧卡扣结构，模块插装时可通过侧边导向筋快速对位，插装到位后卡扣自动卡合，避免设备运行过程中受振动影响出现模块松脱的问题。

　　设计层面上，这款基板充分考虑了电控柜内的安装空间约束，整体厚度控制在较低范围，不会占用过多柜内纵深空间，基板背部设置了标准DIN导轨安装卡扣，同时预留了螺丝固定孔位，既可以快速卡装在标准35mmDIN导轨上实现快速部署，也可以通过M4螺丝直接固定在电控柜安装板上，满足不同安装场景的固定需求。基板底部设置了连续的散热通槽，模块运行时产生的热量可通过通槽形成空气对流，避免热量在模块与基板之间积聚，提升长时间运行的稳定性；基板内部集成的背板总线连接触点采用镀金工艺，降低接触电阻，保证模块间通讯信号的稳定传输，避免长期使用后触点氧化导致的通讯故障。

　　从安装边界来看，这款基板的总长度适配5个模块满装的尺寸需求，两端预留了足够的接线与操作空间，左端的电源模块安装位做了加宽处理，可适配不同功率规格的Q系列电源模块，右端设置了端盖固定位，满装模块后可安装端盖保护侧边触点，同时避免异物进入总线连接区域。在实际选型使用时，需要注意基板的安装位数量与扩展模块数量的匹配，这款5槽位的基板适合控制点位规模适中的设备，若后续需要扩展更多模块可搭配扩展基板使用，安装时需保证DIN导轨的水平度，避免基板受力变形导致模块插装不畅，基板与柜内走线槽之间需要预留至少20mm的间距，方便模块的接线与后期维护操作。

　　不同于普通的安装固定件，PLC基板的尺寸精度直接影响模块的插装顺畅度与通讯可靠性，这款基板的模块卡槽间距公差控制在±0.1mm以内，保证不同批次的Q系列模块都能顺利插装，不会出现卡槽过紧难以插拔或者过松导致接触不良的问题；基板上的每个模块位都设置了清晰的对位标识，安装模块时可快速确认安装位置，减少装配出错的概率。在设备维护场景中，这种卡扣式安装的基板可以快速实现模块的更换，不需要拆卸整个基板，只需要松开对应模块的卡扣即可拔出模块，大幅缩短故障排查与更换的停机时间，对于连续运行的自动化产线来说，这种快装设计能有效降低维护成本。基板的材质选用了阻燃级工程塑料，满足电控设备的阻燃要求，即使柜内出现局部过热情况也不会出现明火蔓延的问题，符合工业电控设备的安全规范。
