双极6A微型断路器结构设计

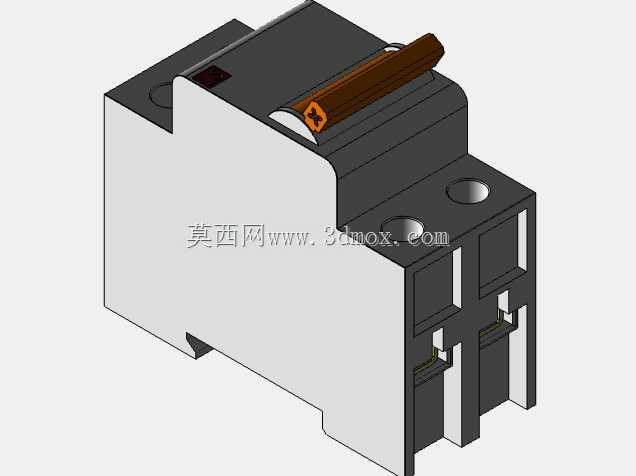

　　这款双极微型断路器主要应用于民用住宅终端配电回路、小型工业设备末端供电支路、照明回路及小功率动力回路的过载与短路保护场景，在终端配电系统中承担线路通断控制与故障保护的核心作用，可同时切断火线与零线，避免单极开关断开后零线带电带来的检修安全隐患，适配家庭配电箱、小型设备控制箱、模块化配电终端等安装场景。从结构设计来看，该断路器采用模数化宽度设计，整体外壳采用阻燃热固性塑料注塑成型，表面做哑光磨砂处理，避免长期使用表面积灰影响绝缘性能，操作手柄采用棕褐色热塑性材料，表面设置防滑纹理，操作时的扳动角度设计为90度，分合闸位置有清晰的触觉反馈，无需目视即可确认开关状态，手柄根部设置状态指示色块，合闸时显示红色标识，分闸时显示绿色标识，适配光线不足的配电井、设备夹层等安装环境的操作需求。进出线端采用压线框式接线结构，接线螺钉采用十字槽加一字槽复合设计，适配不同类型的螺丝刀操作，压线框表面做镀锌钝化处理，避免长期通电氧化导致接触电阻增大发热，接线端子的进线空间可容纳最大6平方毫米的铜芯导线，满足常规终端回路的接线线径需求，端子处设置防触电挡板，仅在接线螺钉拧至对应位置时才会露出导线插入空间，避免施工时误触内部带电部件。

　　内部结构设计上，操作机构采用五连杆速动结构，无论操作人员扳动手柄的速度快慢，触头的闭合与分断速度都由机构弹簧力决定，避免缓慢操作导致的触头拉弧烧蚀，有效延长触头使用寿命；灭弧室采用多栅格金属灭弧栅结构，分断短路电流时可快速将电弧切割为多段短弧，利用近阴极效应快速熄灭电弧，灭弧栅片采用镀锌钢板冲压成型，栅片之间设置绝缘隔筋，避免电弧窜连导致分断失败；过载保护采用双金属片热脱扣结构，当回路出现过载电流时，双金属片受热弯曲推动脱扣机构动作，电流越大动作时间越短，匹配线路的过载耐受特性，避免线路长期过载发热引发绝缘老化；短路保护采用电磁脱扣结构，当回路出现短路大电流时，电磁线圈瞬间产生足够吸力推动衔铁动作，快速触发脱扣机构分断电路，分断时间控制在毫秒级，避免短路电流冲击损坏后端用电设备。

　　安装结构采用标准35mmDIN导轨卡扣设计，卡扣处设置弹性锁紧结构，安装时只需将断路器上端挂在导轨上，向下按压即可卡紧固定，拆卸时用螺丝刀撬动卡扣下方的解锁拨片即可取下，无需额外固定件，可与同模数的漏电保护器、隔离开关、浪涌保护器等配电模块并排安装，相邻模块之间无安装间隙，充分利用配电箱内部的安装空间。外形尺寸严格遵循终端配电模数化标准，整体宽度为两个标准模数单位，高度与深度适配常规家用及工业小型配电箱的安装深度要求，安装后前端操作面与配电箱面板齐平，不会出现凸出或凹陷影响操作的情况，进出线端的接线位置与同规格其他品牌断路器保持一致，替换安装时无需调整原有导线的弯折角度，降低现场改造的施工工作量。

　　在实际选型应用中，该6A规格的双极断路器主要适配照明回路、小功率控制回路、仪表供电回路等额定电流较小的配电场景，脱扣特性选用C型曲线，可耐受短时5-10倍额定电流的冲击，适配照明灯具启动、小型继电器吸合等短时冲击电流场景，不会出现误跳闸情况，同时在出现持续过载或短路故障时可快速动作切断电源，保护线路及后端设备安全。建模过程中对内部操作机构的运动间隙做了精准还原，各部件之间的配合公差按照实际生产的装配公差设置，可直接用于配电系统的装配干涉检查、操作模拟演示，也可作为配电箱三维布局设计的标准元件库模型使用，模型的安装卡扣、接线端子位置、操作手柄行程都与实物保持一致，布局设计时可直接验证导线弯曲半径、箱门关闭间隙、操作空间是否满足施工及运维要求。
