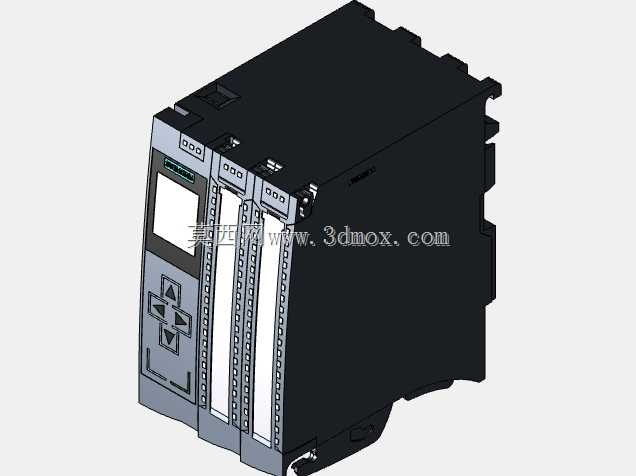

西门子S7-1500系列PLC控制单元结构模型

　　在离散制造产线的电气控制柜内，这类紧凑型控制单元往往承担着整线逻辑运算、信号采集与指令下发的核心角色，区别于传统的继电器控制回路，模块化的PLC单元可以通过背板总线实现不同功能模块的快速扩展，无需复杂的硬接线改动就能完成产线工艺的调整适配。从结构设计来看，这款控制单元采用标准DIN导轨安装的卡扣式结构，壳体采用阻燃级工程塑料注塑成型，表面做了细微的磨砂纹理处理，既可以避免车间环境下的指纹、油污附着，也能提升壳体的抗刮擦性能，正面的操作面板区域做了轻微的下沉设计，保护状态指示灯与操作按键不会在安装、运维过程中被意外磕碰损坏。

　　设备正面集成的状态显示区可以实时反馈CPU运行状态、通讯链路状态、故障告警信息，带方向标识的实体操作按键可以在不连接上位机的情况下完成基础的参数查看与故障复位操作，省去了现场调试时反复插拔编程线的繁琐步骤。两侧的扩展接口采用屏蔽式结构设计，在拼接IO模块、通讯模块时可以保证总线信号的传输稳定性，避免车间内变频器、伺服驱动器产生的电磁干扰造成信号丢包或者运算异常。

　　从安装边界来看，这款控制单元的宽度尺寸适配标准电气柜的安装间距，模块拼接完成后整体的深度尺寸不会超出常规控制柜的内部安装空间，接线端子区域预留了足够的手指操作空间，即使是在柜内布线密集的场景下，运维人员也可以单手完成接线端子的插拔操作，不需要额外拆除周边的其他器件。壳体侧面设计了均匀分布的散热格栅，格栅的开孔方向顺着柜内空气流通的方向设置，在自然对流的情况下就能带走模块长时间运行产生的热量，不需要额外加装散热风扇，既降低了柜内的噪音，也减少了风扇积灰带来的维护工作量。

　　在实际的项目选型过程中，这类CPU单元往往需要根据产线的IO点数、运算速度要求、通讯协议需求来匹配对应的扩展模块，建模时严格还原了模块之间的拼接定位结构，包括导轨卡扣的配合尺寸、模块间接插件的对位凸台、接线端子的排布位置，在做柜内布局三维设计时，可以直接将模型导入装配环境，验证不同模块组合后的整体尺寸是否与柜内安装梁、线槽、走线空间产生干涉，提前规避现场安装时出现的尺寸不匹配问题。

　　考虑到工业现场的振动工况，壳体底部的导轨卡扣做了防松脱的锁止结构设计，安装到位后会有明显的卡扣到位反馈，即使是在有持续振动的冲压产线、物流分拣线控制柜内，也不会出现模块松动移位的情况。正面的标签卡槽可以插入打印的点位标识标签，方便运维人员快速识别模块对应的回路信息，标签区域做了透明的PC防护片，避免长期使用后标签被油污、灰尘污染导致字迹模糊。

　　从三维建模的细节处理来看，模型还原了壳体上所有的安装定位特征、接口轮廓、按键纹理，没有做过度的简化处理，在做电气柜的数字孪生建模、产线虚拟调试场景搭建时，可以直接使用该模型完成布局装配，不需要再花费时间重新测绘建模。模块的所有棱角都做了符合工业设计规范的圆角处理，既可以避免安装过程中划伤操作人员的手部，也能提升壳体的结构强度，减少应力集中导致的壳体开裂风险。
