三菱FX3U系列可编程控制器三维结构模型

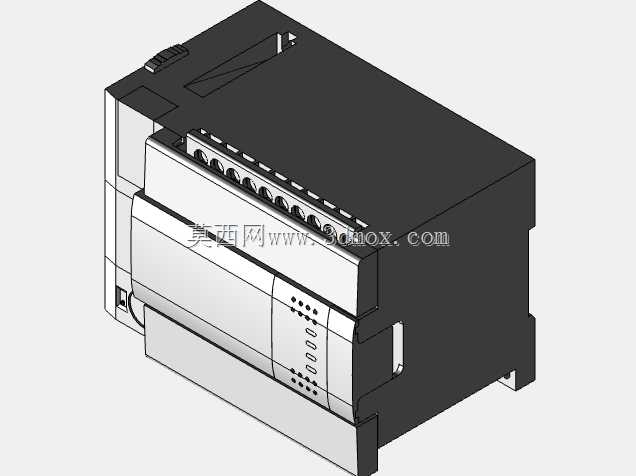

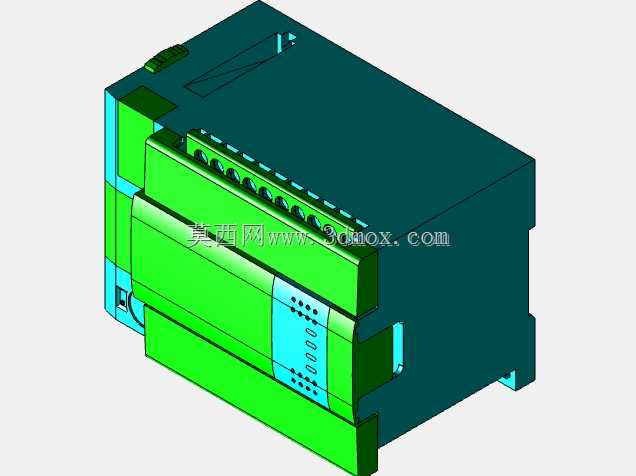

　　在离散制造产线的电气柜布局设计阶段，这类小型PLC的三维模型往往是电气集成环节最先需要对齐安装边界的核心元件，不同于大型机架式控制单元，FX3U-16M这类紧凑型单元常被用在单机设备控制、小型工位改造、辅机逻辑联锁场景中，承担输入信号采集、逻辑运算输出、驱动小型执行元件的核心作用。从实际建模还原的结构来看，该单元采用上下分层的壳体设计，上半部分为深灰色阻燃ABS上盖，表面预留了状态指示灯的透光开孔区域，顶部的端子排区域做了内凹式防护设计，避免接线完成后端子裸露带来的误触风险，端子排旁的扩展接口位置做了精准的卡扣对位结构，可匹配同系列扩展模块实现IO点数的拓展，无需额外调整安装孔位即可完成拼接。

　　下半部分的浅灰色基座集成了DIN导轨安装的卡扣结构，这部分结构的建模精度直接影响电气柜布局的干涉检查结果——实际安装时，基座背部的导轨卡扣需要预留1.2mm的装配间隙，保证卡扣能顺利卡入35mm标准DIN导轨，同时基座底部的两个固定螺丝孔位需要和柜内安装板的预留孔对齐，在振动较大的冲压、锻压设备场景中，必须加装这两个固定螺丝避免导轨卡扣松脱导致控制器移位。从设计思路上还原这类元件的三维结构时，首先要对齐的是正面的操作与指示区域：正面左侧的运行、停止、故障指示灯开孔位置需要和实际产品的PCB板灯位完全对应，模式切换开关的凸起拨杆尺寸要预留手指操作的空间，避免安装后被相邻线槽或者其他元件挡住无法操作。

　　正面的端子标识区域做了微凸的铭牌安装位，建模时保留了0.3mm的深度差，可直接在工程图中导出铭牌丝印的定位尺寸。接线端子排的每个接线孔位都做了1:1的还原，孔间距为7.62mm，匹配标准的冷压端子接线尺寸，端子排上方的标签槽预留了可插入标识条的缝隙，方便现场运维人员标注每个IO点的信号定义。在设备选型的三维校核环节，这个模型可直接导入电气柜装配体中，核对其与周边断路器、开关电源、接线端子排的安全间隙：按照低压电气柜的布线规范，PLC单元与强电元件的水平间距需要保留至少20mm的散热与布线空间，模型的整体宽度为90mm，高度为90mm，深度为86mm，安装时背部与柜板之间不需要额外预留散热间隙，因为该系列PLC的散热主要通过壳体表面的自然对流完成，没有内置散热风扇，因此建模时也还原了壳体侧面的细密散热格栅结构，格栅的开孔宽度为1.5mm，既满足通风散热需求，也能防止直径大于1mm的金属碎屑掉入壳体内部造成短路。在做产线改造的虚拟调试时，这个三维模型还可配合电气设计软件的元件属性，完成接线路径的规划：模型侧面的扩展接口位置做了精准的定位，当需要连接通讯扩展板、模拟量扩展模块时，可直接在装配体中拼接对应模块，核对整体安装宽度是否超出柜内预留的安装空间，避免现场安装时出现尺寸不符的问题。另外，模型还原了壳体边角的R3圆角过渡，这部分结构不仅是外观设计的需求，也能避免安装时尖锐边角划伤施工人员的手部，同时壳体上盖与基座的拼接卡扣位置做了精准的对位，实际拆解维护时，只需用一字螺丝刀撬动侧边的卡扣即可拆开上盖，完成电池更换、程序下载口的接线操作，建模时保留了卡扣的0.5mm装配间隙，还原实际装配的松紧度。

　　对于三维建模从业者来说，还原这类工业电气元件的核心不是追求外观的渲染效果，而是要把所有影响安装、接线、维护的结构尺寸做精准还原：比如顶部的电源接线端子、输入输出端子的位置，下载口的防护盖开合角度，DIN导轨卡扣的活动行程，这些细节直接决定了模型能否用于实际的工程设计环节，而不是仅作为外观展示使用。在单机自动化设备的设计中，这类16点的小型PLC通常集成8点输入、8点输出，可直接控制小型气缸、电磁阀、交流接触器等元件，不需要额外添加中间继电器即可驱动小功率负载，因此在三维布局时，还要考虑其输出端子侧的接线弯曲半径，模型的端子排距离柜内走线槽的位置需要预留至少15mm的空间，保证1.5平方毫米的控制线缆能顺利弯曲接入端子，不会出现线缆过度弯折导致的线芯断裂问题。
