三极6A微型断路器结构设计

　　在低压终端配电系统的设计落地环节，微型断路器是末端回路保护的核心基础元件，这款三极6A规格的产品，主要面向三相小功率负载回路的保护需求，常见于工业控制柜内部的仪表供电回路、小型三相传动设备的前端保护、楼宇三相照明分支回路等场景，承担着过载延时脱扣、短路瞬时分断的核心保护功能，避免线路过流引发的线缆过热绝缘老化、短路故障冲击上级配电系统等问题。从实际工程选型的角度来看，6A额定电流的三极断路器，适配的是长期工作电流在5A以内的三相平衡负载，分断能力6kA的参数，能够覆盖大部分民用建筑、小型工业车间末端配电的短路电流水平，不需要额外选配高分断规格的产品，在成本与保护可靠性之间取得了较好的平衡。

　　从产品的结构设计思路来看，这款断路器采用了模数化的壳体设计思路，整体宽度遵循终端配电的通用模数规范，能够直接卡装在标准35mmDIN导轨上，不需要额外的安装固定件，在柜内排布时可以和同模数的隔离开关、漏电附件、浪涌保护器等元件紧密拼接，有效节省柜内的安装空间。壳体的主体采用高强度阻燃热固性塑料成型，在分断短路电流产生的高温电弧作用下，不会出现壳体熔融、击穿的问题，能够有效避免故障扩大。操作手柄采用突出式的设计，操作力矩经过匹配设计，手动分合闸的反馈清晰，手柄的位置指示明确，合闸时手柄处于上端位置，分闸时处于下端位置，故障脱扣时手柄会停留在中间位置，运维人员在柜外巡检时可以快速判断回路的工作状态，不需要逐个回路验电确认。

　　进出线端的接线端子采用压线框式结构，适配1.5-6平方毫米的多股或单股铜芯导线，端子的压紧螺丝采用防滑脱设计，拧紧过程中不会出现螺丝脱落的问题，接线完成后导线的拉脱力符合低压电器的相关标准要求，不会因为长期运行中的热胀冷缩、设备振动出现接线松动发热的问题。端子外部配备了防护挡板，接线完成后可以遮挡带电的金属部件，避免运维过程中误触带电部位引发触电风险。产品的三个极位内部结构完全一致，每极都包含了电磁脱扣机构、热脱扣双金属片、灭弧室、静触头、动触头几个核心部分，电磁脱扣机构的动作电流整定为额定电流的10倍，当回路出现短路故障时，电磁机构会在毫秒级的时间内推动脱扣机构动作，带动动触头与静触头分离，同时灭弧室的栅片会快速切割、冷却产生的电弧，将电弧电压提升到电源电压以上实现熄弧，整个分断过程控制在10ms以内，避免短路电流对后端负载造成冲击。热脱扣部分采用双金属片结构，当回路出现过载电流时，双金属片因为两种金属的热膨胀系数不同产生弯曲，经过一定的延时后推动脱扣机构动作，过载电流越大动作时间越短，符合反时限保护特性，能够避开回路启动时的短时冲击电流，避免误跳闸。

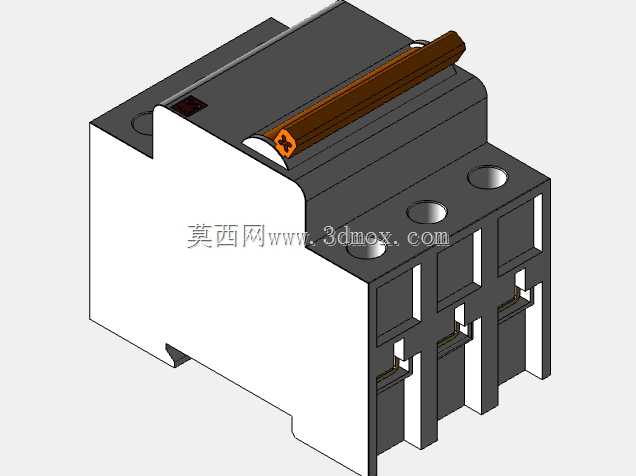

　　从安装边界的尺寸来看，这款产品的整体高度、深度都和通用模数化断路器保持一致，在进行柜内布局设计时，不需要为这款产品预留特殊的安装空间，进出线的走线空间和同规格其他品牌产品通用，三维建模过程中还原了所有的安装配合特征，包括背部的导轨卡扣结构、进出线端子的位置、操作手柄的行程范围、侧面拼接的定位槽结构，在进行配电盘的三维布局设计时，可以直接调用这个模型进行排布，检查元件之间的安全间隙、走线弯曲半径是否符合规范，模拟操作手柄的动作空间是否充足，避免实际装配时出现元件干涉、操作空间不足的问题。模型同时还原了产品表面的标识区域、散热缝隙的细节结构，在做产品渲染、装配工艺演示时可以直接使用，不需要额外进行细节补全。在实际的工程应用中，这类微型断路器的可靠性直接关系到整个配电系统的稳定性，建模过程中对内部脱扣机构的运动行程也做了对应还原，可以用来模拟分合闸过程中的机构运动逻辑，帮助刚接触低压配电设计的人员理解断路器的工作原理，也可以作为配电实训装置的建模素材使用。
