三菱FX5U-32MR可编程逻辑控制器三维结构

　　在离散制造产线的电气柜集成设计环节，小型PLC的三维建模精度直接决定了柜内布线、元件排布的施工效率，这款FX5U-32MR的三维结构完全还原了实物的装配特征，能直接导入电气柜装配场景完成干涉校验。从实际设备用途来看，该款PLC属于FX5U系列的继电器输出型产品，自带16点数字量输入与16点数字量输出，可直接驱动小型接触器、中间继电器等低压负载，无需额外加装输出放大板，广泛应用在单机自动化设备、小型输送线、非标专机的逻辑控制场景中，能完成逻辑运算、定时计数、脉冲输出、简易运动控制等基础工控任务，适配多数中小规模的设备控制需求。

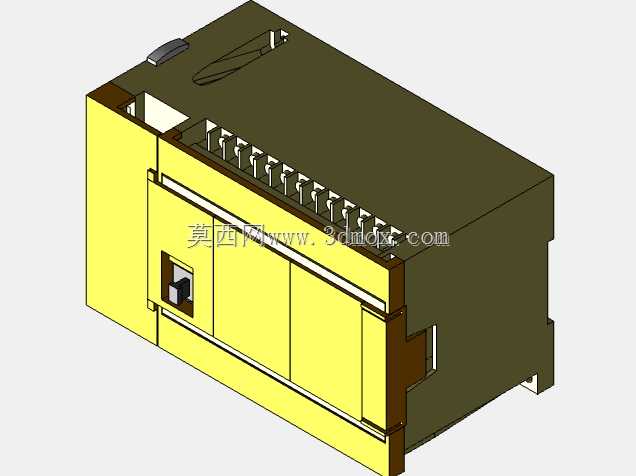

　　从产品功能特性对应的结构设计来看，模型完整还原了本体的模块拼接结构，主体外壳采用上下扣合的装配形式，上盖为深橄榄绿色工程塑料材质，侧面预留了扩展模块的连接插槽与定位卡扣，可直接匹配同系列的输入输出扩展模块、模拟量模块、通讯模块，拼接时的定位凸台与插槽间隙完全按照实物尺寸还原，能在三维环境中直接模拟扩展模块的拼接状态，验证多模块组合后的总宽度是否符合电气柜的安装位尺寸。正面的黄色端盖区域对应输入输出端子排的防护盖，模型还原了防护盖的翻盖转轴结构与卡扣位置，端子排的接线孔位间距、端子标识区的凹槽都做了细节还原，接线时可直接在三维环境中模拟导线的弯曲半径，避免实际装配时出现导线与柜门、线槽干涉的问题。本体顶部的状态指示灯区域、运行模式切换开关、以太网通讯口的位置都与实物完全一致，顶部的DIN导轨安装卡扣结构也做了完整建模，卡扣的弹性让位空间、与标准35mmDIN导轨的配合尺寸都经过校验，可直接模拟导轨安装的卡合过程。

　　从外形尺寸与安装边界来看，该款PLC的本体宽度、高度、深度尺寸完全按照实物测绘参数建模，本体两侧的安装固定孔位间距符合工控元件的通用安装标准，除了DIN导轨安装外，也支持螺丝直接固定在安装板上，模型中预留的安装孔沉台深度、孔径都与实物一致，可直接导出安装孔位图纸用于安装板的数控加工。设计建模过程中，重点考量了电气柜内的散热间隙要求，本体上下方预留的散热通风槽结构都做了还原，在排布柜内元件时，可依据模型的通风槽位置预留足够的散热空间，避免相邻元件遮挡通风路径导致PLC运行过热。本体侧面的扩展接口防护盖、底部的接地端子位置、电源输入端子的排布都与实物无偏差，在做三维布线时，可直接从对应的端子位置引出导线，统计导线长度、线径走向，提前完成柜内布线的工艺规划，减少现场施工的返工率。

　　对于结构设计与电气选型人员来说，这款三维模型可直接用于设备的整机虚拟装配，验证PLC与周边断路器、接触器、开关电源、线槽等元件的位置关系，提前排查安装干涉、布线冲突等问题，也可用于设备操作手册的三维配图制作，直观展示PLC的安装方式、端子位置、扩展模块拼接方法。建模时对所有棱角的倒角、外壳的拔模斜度都做了还原，没有出现直角尖锐结构，完全符合注塑外壳的实际生产工艺特征，不会出现建模结构与实物工艺不符的问题，能满足虚拟调试、数字孪生场景下的元件外观与结构精度要求。
