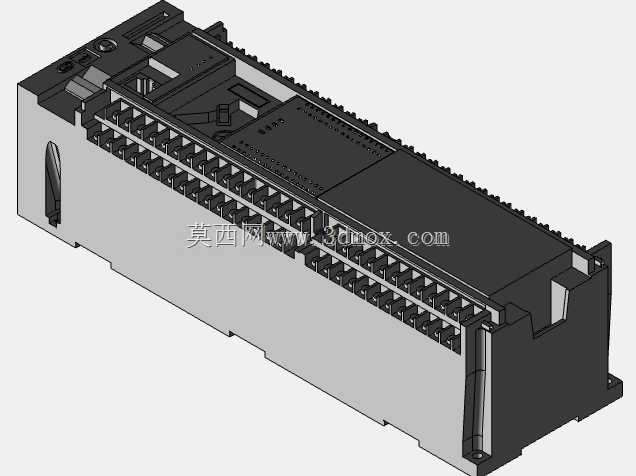

三菱FX5U-80MR可编程控制器三维结构

　　在做自动化产线电控柜布局设计的时候，这类紧凑型PLC的三维模型是电控布局阶段绕不开的核心参考件，很多刚入行的结构工程师容易忽略PLC本体的安装边界与周边走线空间，导致后期现场装配时出现端子干涉、接线空间不足的问题，这个FX5U-80MR的三维模型完整还原了实物的所有结构细节，能直接导入装配环境做干涉校验。从实际应用场景来看，这款PLC属于FX5U系列里IO点数中等偏上的型号，80点的IO配置刚好覆盖大部分中小型单机设备、流水线工位的控制需求，比如小型装配专机、包装线单工位控制、小型输送分拣单元的逻辑控制都能适配，不需要额外扩展太多IO模块就能满足点位需求，能有效压缩电控柜的内部安装空间。

　　从结构设计的还原度来看，模型完整复刻了本体的三段式壳体结构，上半部分的端子排区域做了精准的分槽处理，输入输出端子的间距、接线口的深度都和实物一致，工程师在做布局的时候可以直接在模型上预留压线端子的弯曲半径，不用再反复查样本核对端子位置。本体两侧的安装卡扣结构也做了完整还原，DIN导轨安装的卡槽深度、卡扣的活动行程都和实物匹配，做导轨排布的时候可以直接计算相邻元件的最小间距，避免卡扣和旁边的断路器、继电器产生干涉。

　　设备正面的状态指示灯区域、通讯接口的位置、扩展模块连接的侧边插槽都做了1:1的结构还原，在做柜内布线的时候，可以直接根据接口位置规划通讯线、电源线的走线路径，提前预留线缆的弯曲空间，尤其是侧边扩展模块的对接面，模型还原了定位凸台和接插件的凸起高度，在排布相邻扩展模块的时候能精准控制拼接间隙，不会出现模型装配到位但实际实物装不上的问题。从安装边界来看，这款PLC的本体宽度、高度、深度尺寸都严格按照实物尺寸建模，本体上下方预留的散热空间也可以通过模型直接校验，很多工程师做电控柜布局时只看本体尺寸，忽略了PLC上下方需要预留的散热对流空间，导致后期设备运行时PLC过热报警，借助这个三维模型，可以直接在装配环境里框选散热区域，和柜内的线槽、走线架做干涉检查，确保散热空间不被其他元件占用。

　　另外本体上的固定螺丝孔位置、铭牌区域的凹槽、侧面的散热格栅结构都做了细节还原，在做设备的外观渲染、操作手册配图的时候也能直接使用，不需要再额外做结构简化。从功能对应的结构设计来看，输入端子排和输出端子排的分区结构在模型上有明确的区分，和实物的端子分区完全一致，工程师在做接线图设计的时候，可以对照模型上的端子排布顺序核对接线点位，减少接线错误的概率。端子排上方的透明防护盖板结构也做了可活动的结构还原，能模拟盖板翻开和闭合的状态，在做操作维护空间校验的时候，可以模拟翻开盖板的动作，检查盖板翻开后会不会和柜内的其他元件、柜门产生干涉，确保后期现场维护的时候能顺利翻开盖板接线、调整端子接线。这款PLC的电源接口、运行模式切换开关的位置也在模型上有精准体现，在做柜内布局的时候可以提前预留操作开关的手指操作空间，避免开关被旁边的线槽或者其他元件挡住，导致现场调试的时候无法顺利切换运行模式。整体来看，这个模型的结构精度完全能满足电气布局、结构干涉校验、布线规划的实际工程需求，不需要工程师再自己对照二维样本反复测量建模，能大幅缩短电控柜设计的前期准备时间，也能减少因为尺寸核对错误导致的装配返工问题。
