十字型四臂连接支架结构设计方案

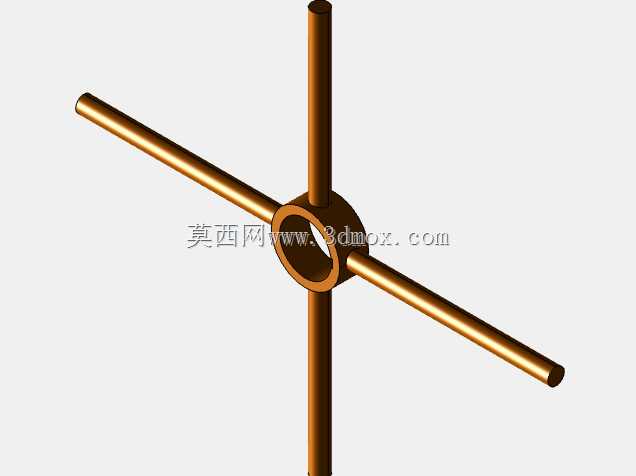

　　该十字型四臂连接构件属于通用机械支撑类零部件，主要应用于需要多方向同步支撑、均匀受力的设备装配场景，常见于轻型设备机架搭建、展具支撑框架、小型自动化设备的顶部挂载连接、户外临时设施的节点固定等工况，能够在单节点位置实现四个水平方向的杆件延伸连接，减少多零件拼接带来的装配误差与结构冗余。从功能特性来看，该构件采用中心对称的十字布局，四个臂体沿水平方向等角度向外延伸，中心位置设置环形连接座，既可以作为中心转轴的配合位，也可作为中心管线的穿设通道，适配需要中心走线或者中心铰接的使用需求；臂体末端采用平直端面设计，可直接与对应规格的型材、杆件进行端面贴合连接，通过端面的安装孔位实现螺栓紧固，保证连接后的整体同轴度与结构稳定性。

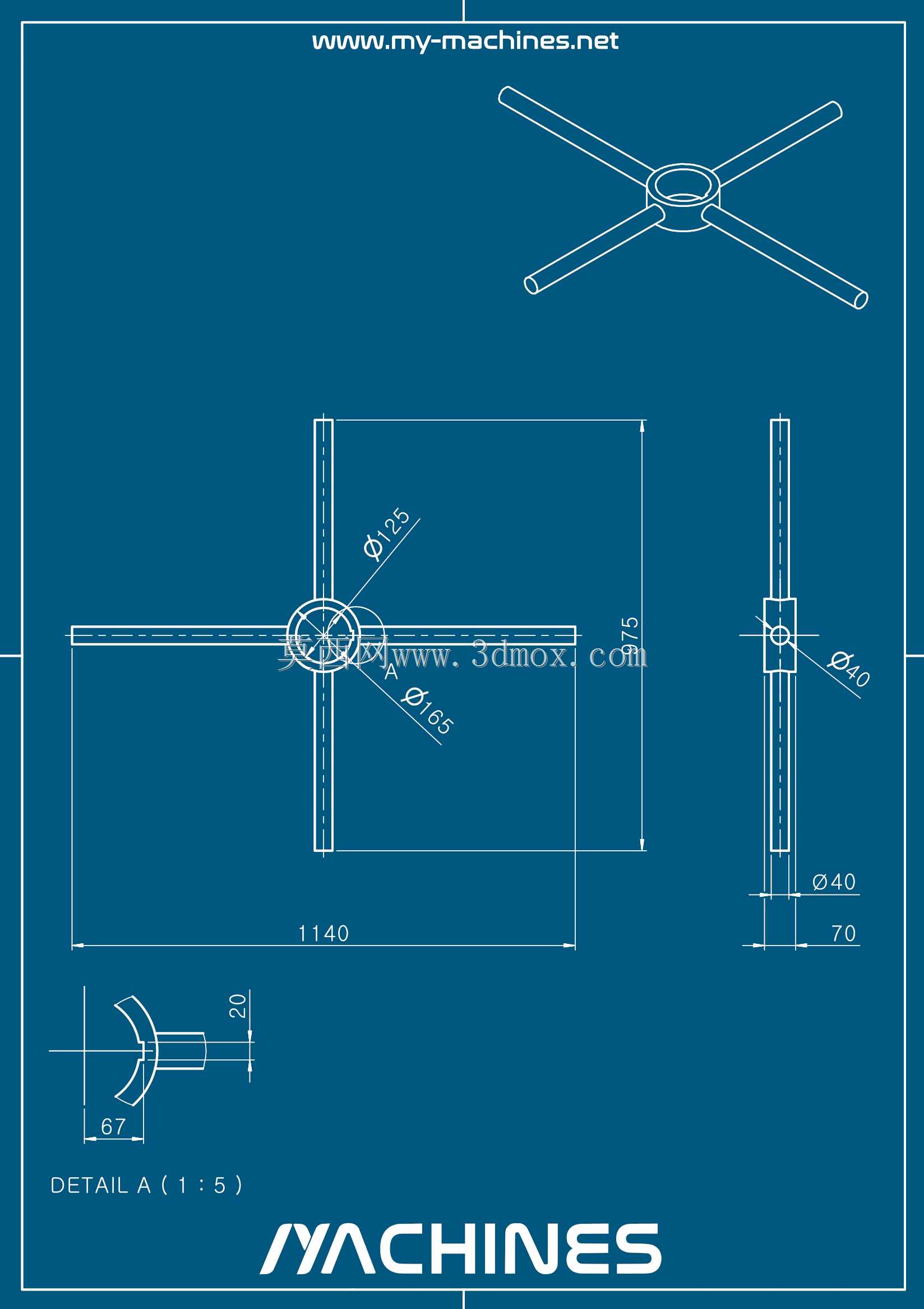

　　设计过程中优先考虑了受力均匀性，四个臂体的截面尺寸完全一致，中心连接区域做了加厚过渡处理，避免臂体与中心座衔接位置出现应力集中，在承受垂直方向载荷或者水平方向扭力时，四个臂体能够同步分摊受力，不会出现单臂过载断裂的问题；同时臂体上的尺寸标注严格遵循机械制图规范，关键配合尺寸标注了公差参考，方便后续加工时直接对照图纸进行精度控制。从外形尺寸与安装边界来看，该构件整体横向总跨度为1140mm，纵向总跨度与横向保持一致，完全对称的尺寸设计让构件在安装时无需区分方向，降低现场装配的操作难度；臂体的直径尺寸为Φ25，中心连接座的外圈直径为Φ165，该尺寸能够适配常规直径的圆管型材连接，无需额外加工变径接头；臂体末端距离中心座的水平长度为570mm，末端位置预留的安装区域长度为70mm，安装孔位的中心距为40mm，适配M6-M8规格的紧固螺栓，能够满足常规轻型载荷下的连接强度要求。

　　细节设计上，图纸附带了局部放大视图，对臂体与中心座衔接位置的倒角结构做了明确标注，20mm长度的过渡段搭配67度的倒角角度，既能够消除加工过程中产生的应力集中锐角，也能在装配时起到导向作用，方便对接杆件快速对位；1:5的局部放大比例能够让加工人员清晰看到过渡区域的结构细节，避免加工时出现尺寸偏差。该构件的结构设计充分考虑了加工便利性，所有外形均采用回转体与平直结构组合，没有复杂的曲面造型，既可以采用圆钢焊接后机加工的方式制作，也可以通过铸造后精加工的方式批量生产，单件生产时也可直接采用型材切割焊接完成，适配不同生产规模的加工需求；同时中心位置的环形通孔设计，除了满足穿线、铰接的功能外，也能够有效降低构件自身重量，在保证结构强度的前提下减少材料消耗，降低生产制造成本。

　　在实际装配使用时，该构件可直接作为十字节点使用，四个臂体分别连接四个方向的支撑型材，下方可搭配垂直支撑杆件形成整体支撑框架，也可在中心位置安装转轴，实现四个臂体同步旋转的功能，适配需要多工位同步转动的设备需求；安装时需保证臂体端面与对接型材端面完全贴合，螺栓紧固时采用对角紧固的方式，避免单侧受力导致臂体出现形变，安装完成后四个臂体的水平度偏差可控制在1mm以内，保证整体框架的装配精度。
