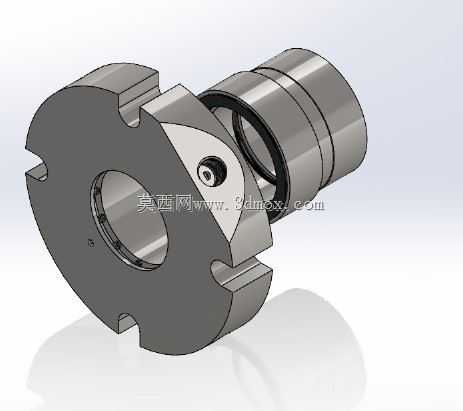

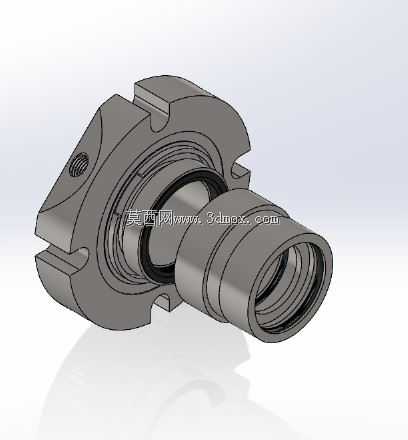

旋转轴用端面接触式机械密封结构

　　在流程工业的转动设备运维与设计环节，轴端密封的可靠性直接决定整套装置的连续运行周期，机械密封作为接触式动密封的主流结构，替代传统填料密封解决了泄漏量大、摩擦损耗高、轴套易磨损的痛点，目前在离心泵、反应釜搅拌轴、螺杆压缩机、潜水搅拌器等存在旋转轴贯穿设备壳体的场景中应用占比超过七成。这套密封结构采用集装式分体设计思路，将动环组件、静环座、辅助密封圈、补偿弹性元件预整合为独立单元，安装时无需现场逐件调试弹簧压缩量，可直接套装在轴上通过静环座的法兰耳与设备腔体端面完成螺栓固定，大幅降低现场安装对工人技能的依赖，避免因压缩量调整不当导致的早期密封失效。

　　从结构功能来看，动环随轴同步旋转，静环固定在腔体端盖内，两个端面在弹性元件的预紧力与介质压力共同作用下保持紧密贴合，端面间维持一层极薄的流体膜实现润滑与密封，既阻止腔体内的高压介质沿轴间隙向外泄漏，也避免外部粉尘、水汽进入设备腔体污染工艺介质。设计阶段优先考虑了安装边界的适配性，静环座的法兰定位止口采用通用公差带设计，可适配多数标准泵腔的密封腔安装尺寸，轴向安装长度预留了3-5mm的调整余量，可兼容轴系运行中产生的少量轴向窜动，不会因轴的热胀伸长导致密封端面比压异常升高。动环与轴的配合间隙控制在0.08-0.12mm之间，既保证动环可沿轴向灵活浮动补偿端面磨损，又避免间隙过大导致的密封环偏磨。

　　辅助密封采用O型圈结构，分别设置在动环与轴套、静环与静环座的配合位置，阻断密封端面以外的潜在泄漏路径，O型圈的沟槽尺寸严格按照相关标准设计，避免安装时出现圈体切边、挤压变形等问题。实际应用中，这套密封结构可耐受常规清水、润滑油、弱腐蚀性化工介质的工况，端面摩擦副采用硬质合金对石墨的材料配对，摩擦系数低且耐磨性能优异，正常运维条件下使用寿命可达8000小时以上。结构外形充分考虑了设备腔体的空间限制，整体径向尺寸紧凑，不会与腔体内部的叶轮、搅拌桨等部件产生运动干涉，外侧的阶梯式轴套结构可对泄漏的少量介质起到引流作用，避免介质直接冲刷轴承部位造成轴承润滑脂失效。

　　在建模过程中，所有配合面均按照实际加工公差标注几何约束，密封端面的平面度、粗糙度要求在模型特征中做了对应体现，可直接用于后续的工程图导出、装配干涉检查以及密封性能仿真分析，帮助设计人员快速完成整套转动设备的轴封选型与结构匹配，减少重复建模的工作量。针对不同工况的适配调整，这套结构也预留了优化空间，比如高温工况下可将弹性元件替换为波形弹簧，将辅助密封圈更换为氟橡胶材质，高压工况下可在静环座外侧增设泄压孔平衡端面比压，无需改动整体安装尺寸即可完成工况适配。
