六轴关节焊接作业机械臂结构设计

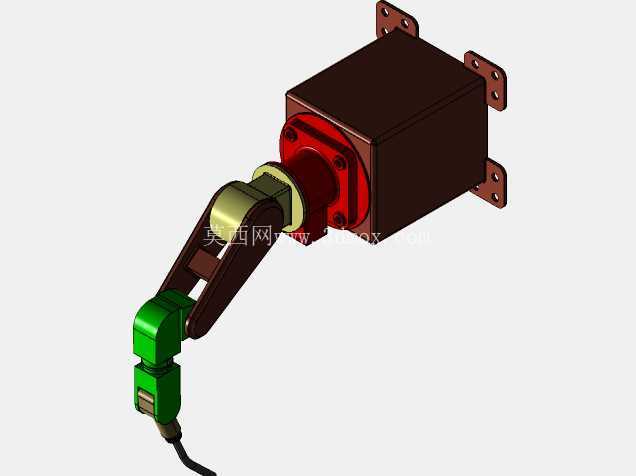

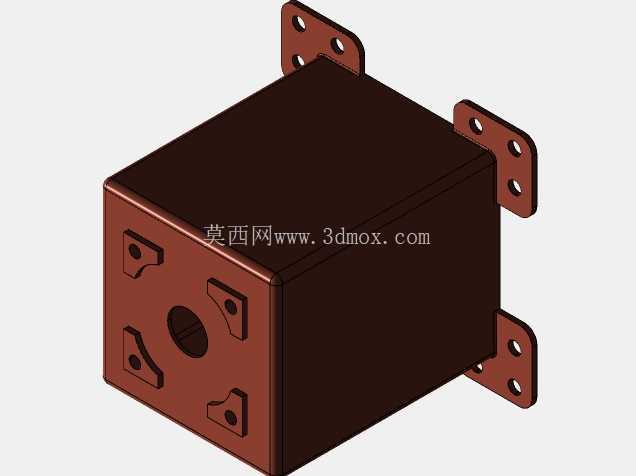

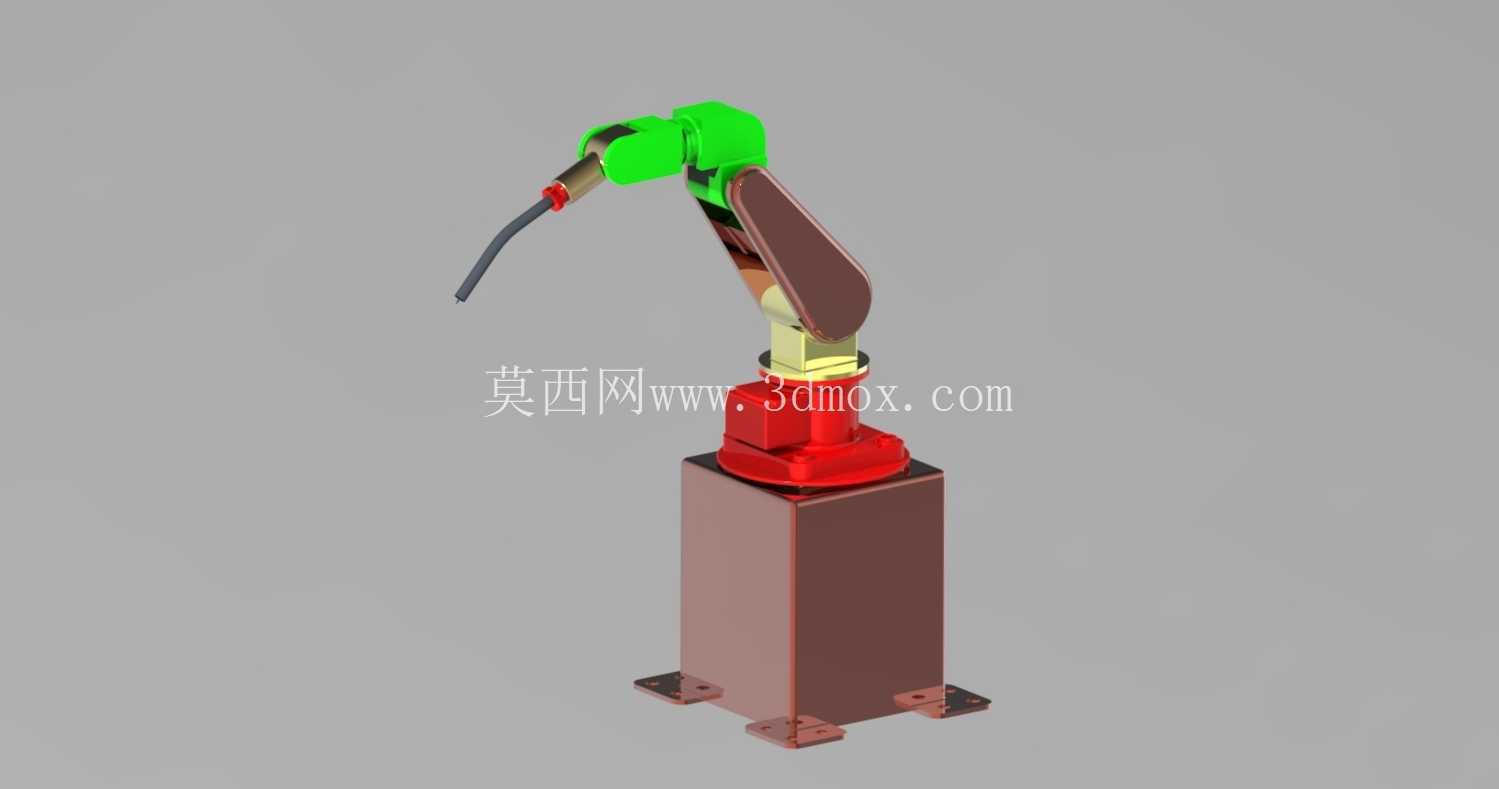

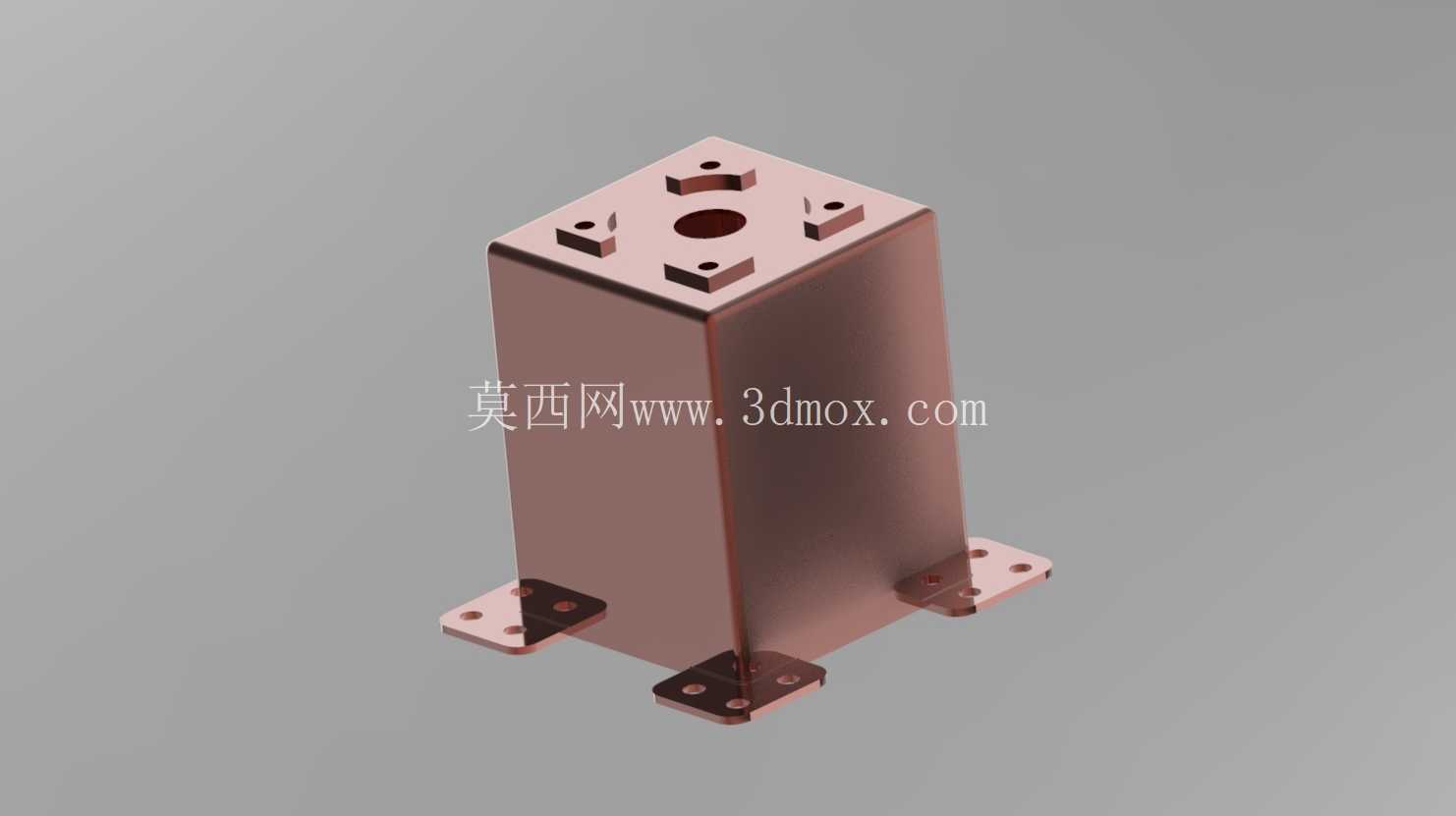

　　这款关节式焊接作业臂，核心面向金属结构件加工、工程机械零部件焊接、汽车配件焊装等生产场景，可替代人工完成重复度高、作业环境恶劣的弧焊、气体保护焊作业，适配中小尺寸工件的连续焊接工位，能在固定安装后覆盖半径范围内的多位置焊缝加工，减少人工长期接触焊接烟尘、弧光带来的职业伤害，同时稳定焊接轨迹精度，降低人工焊接的焊缝一致性偏差。从结构设计逻辑来看，整机采用立式关节布局，底部为方形安装基座，基座底部预留四个带安装孔的固定支脚，可直接通过膨胀螺栓或压块固定在车间钢制安装平台或混凝土基础上，安装时需保证基座上平面的水平度误差控制在合理范围，避免后续关节运动出现累积偏差。

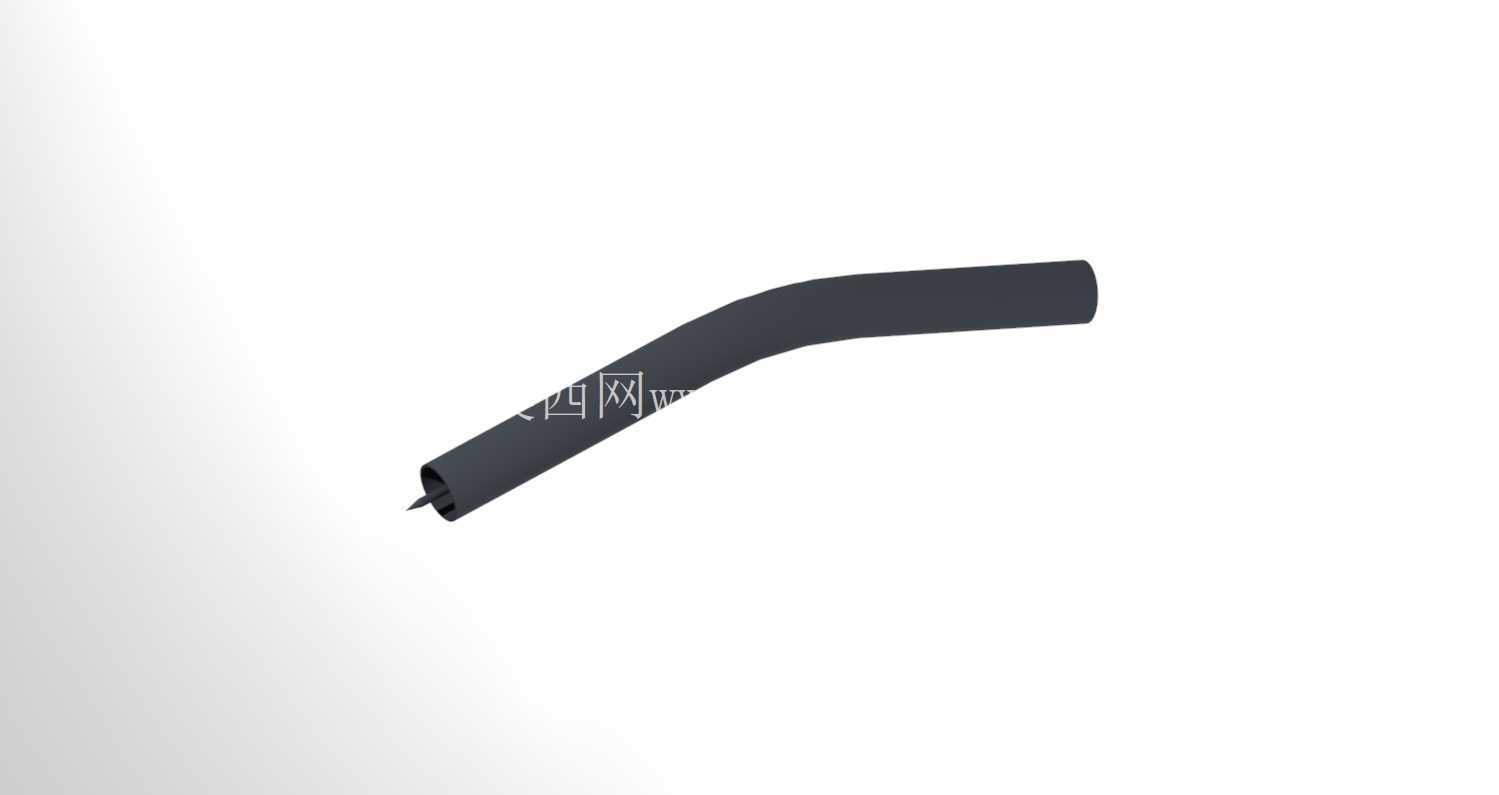

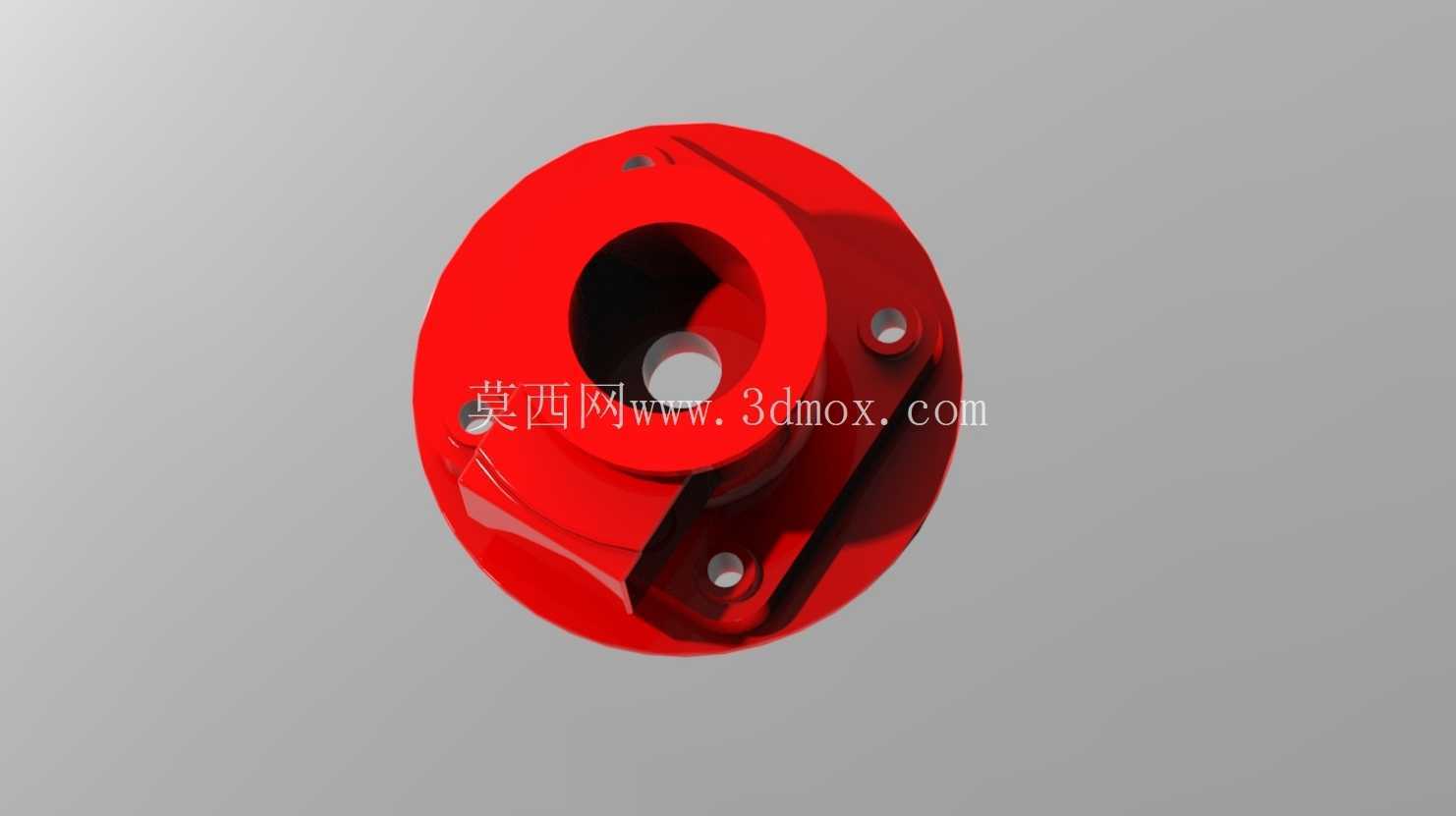

　　基座内部预留驱动元件与走线空间，所有动力线缆、信号线缆从基座内部走中空关节通道排布，避免外部走线在机械臂大角度回转时出现拉扯、磨损，提升长期运行的线缆可靠性。基座上方为第一回转关节，可实现整臂绕垂直轴线的360度回转，覆盖水平方向全周的作业范围；往上依次为大臂摆动关节、小臂摆动关节、腕部三个旋转关节，总共六个自由度的配置，可让末端焊枪到达作业范围内任意空间姿态，满足平面焊、立焊、仰焊等不同焊缝位置的姿态调整需求。末端执行端为焊枪夹持结构，可适配常规气保焊枪、氩弧焊枪的夹持尺寸，夹持位置预留微调空间，可根据不同焊枪的外形尺寸调整夹持中心与腕部法兰的同轴度，保证焊枪送丝轨迹与预设路径的匹配度。

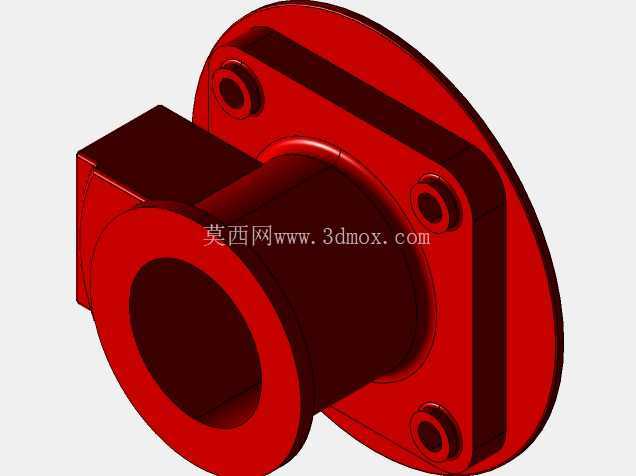

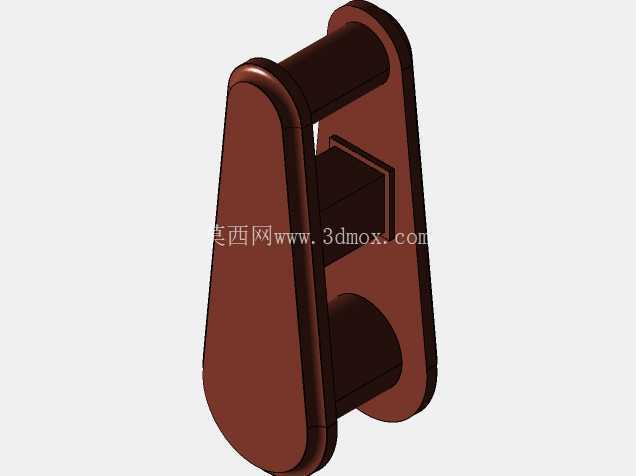

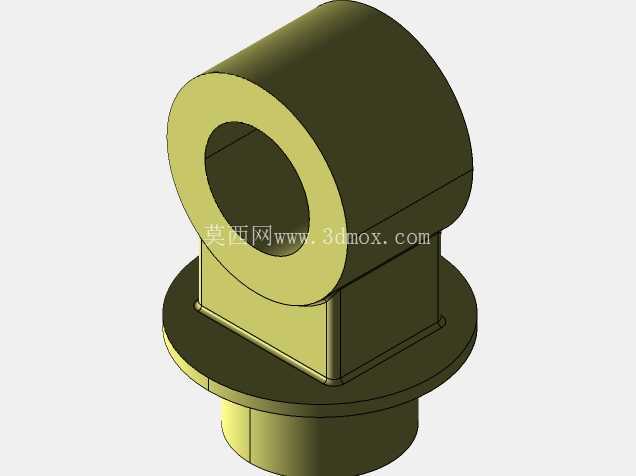

　　大臂与小臂的结构采用受力优化的截面设计，在保证关节处连接刚度的前提下，尽可能降低臂体自身重量，减少关节驱动的负载冗余，提升运动响应速度；关节处的连接法兰采用止口定位设计，装配时可通过止口快速保证关节轴线的同轴度，降低装配调试的难度，同时止口结构可承受关节运动时的径向剪切力，提升连接部位的长期抗疲劳性能。从安装边界来看，基座的方形轮廓尺寸适配常规车间工位的安装空间，整臂直立状态下的高度可满足多数中小零部件焊接工位的空间要求，作业半径覆盖范围内无需额外增设行走轴即可完成单工位多面焊缝的焊接作业，若搭配外部变位机，还可拓展适配结构更复杂的箱体类、框架类工件的焊接需求。

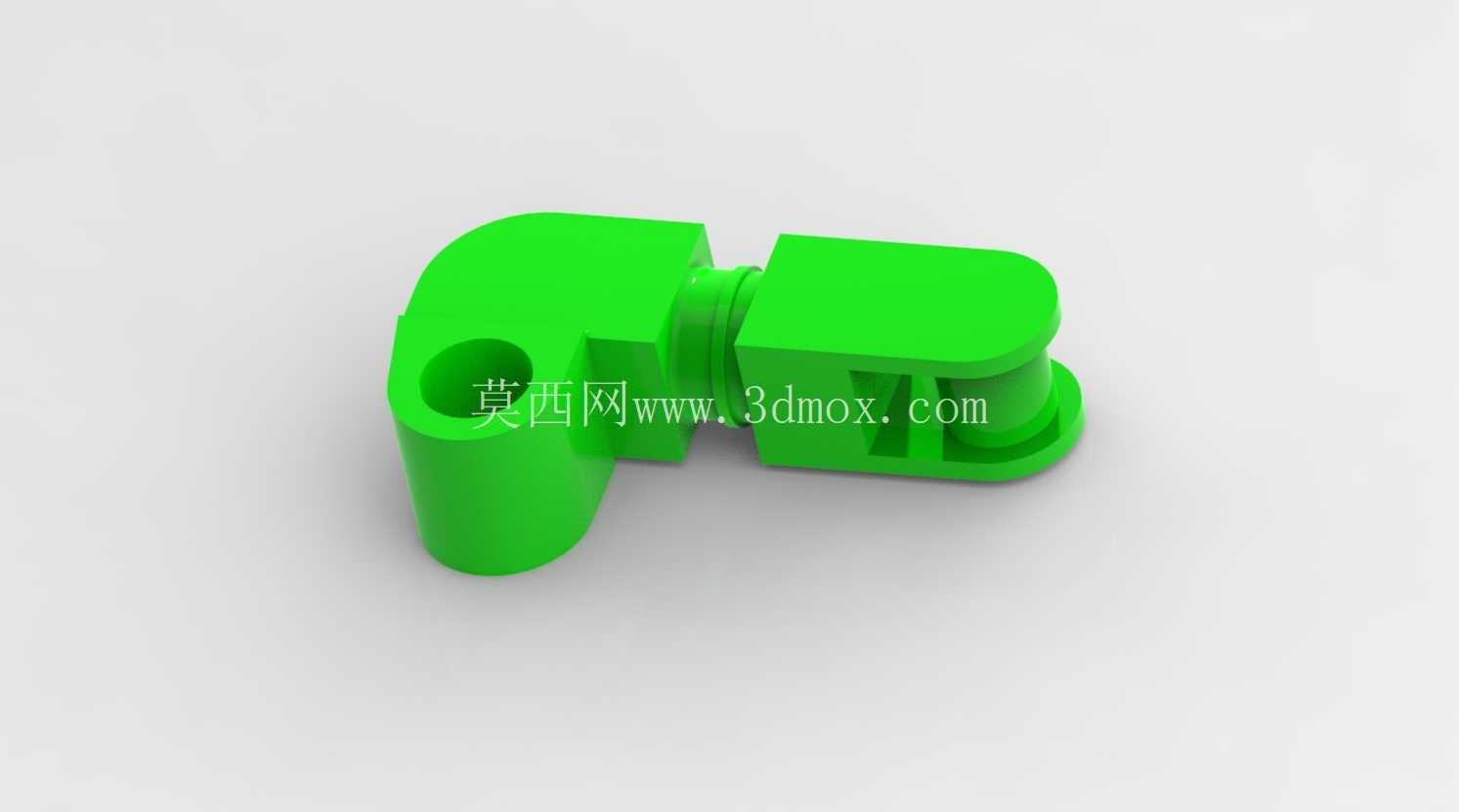

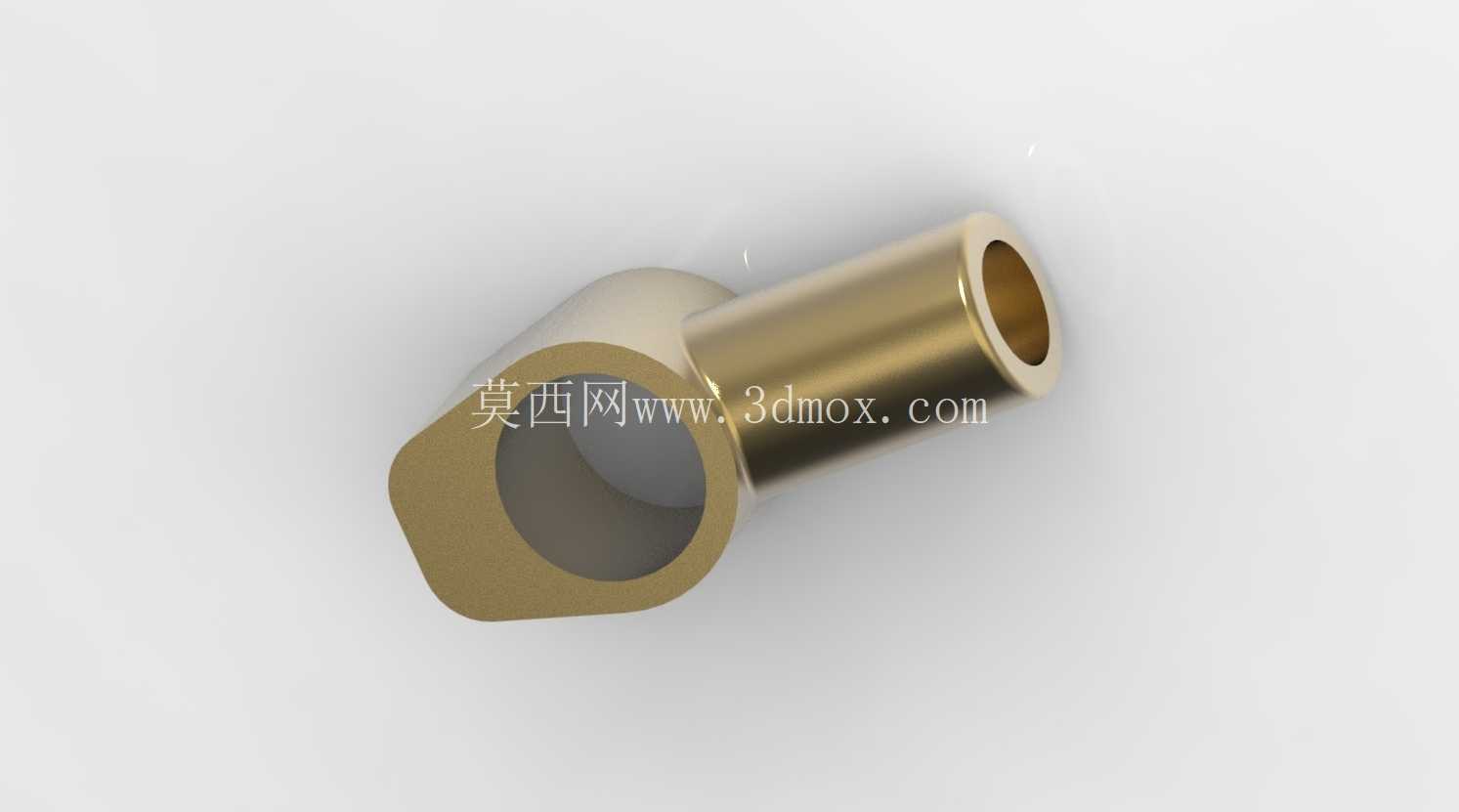

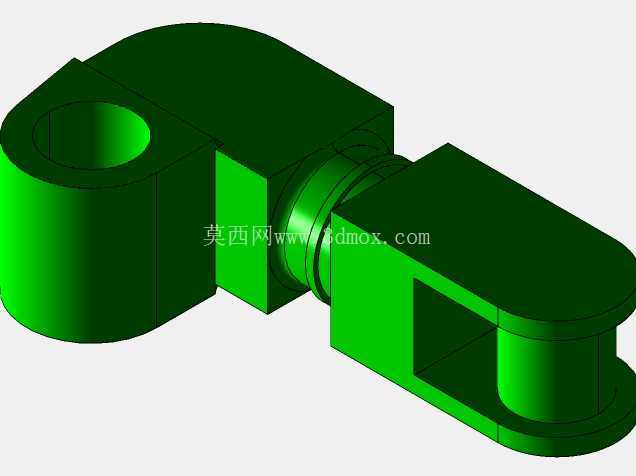

　　设计过程中对各关节的运动极限位置做了机械限位预留，避免关节运动超程造成线缆拉扯或驱动元件损坏，同时各关节的密封结构可阻挡焊接飞溅、车间粉尘进入关节内部，降低日常维护的频次。腕部关节的紧凑设计可让末端焊枪伸入工件内部狭窄空间完成焊接作业，解决部分框架结构内侧焊缝人工操作难以到达的问题。在实际产线应用中，该类机械臂可搭配焊缝跟踪传感器实现实时轨迹修正，也可直接通过预设示教轨迹完成批量工件的重复焊接作业，相比专机设备具备更强的柔性适配能力，更换工件型号时仅需调整示教轨迹即可快速切换生产，无需重新设计专用工装夹具，适配多品种小批量的焊接生产场景。臂体的色彩分区设计也兼顾了车间现场的安全可视化需求，不同关节部位的色彩区分可让现场操作人员快速识别机械臂的运动部件位置，避免作业过程中发生碰撞风险。
